由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT162HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 18.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 16.2" 切割拉伸钢筋（从18.5" 面板切割，1/5切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1366×159，宽高比8.59:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 409.8（宽）×46.08（高）毫米 | ||
| 外形尺寸 | 439.8（宽）×76.08（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割液晶显示器：任何尺寸，根据您的外壳定制
您的空间定义了显示，而不是相反。我们将TFT-LCD面板的尺寸从紧凑的8" 调整到您项目所需的精确尺寸，并重新密封和组装；条带至壁长88" 酒吧
找不到适合您的货架、橱柜、售货亭或车辆内部的标准显示器？请将您的目标尺寸发送给我们。我们将在2-3个工作日内告诉您如何构建它。
为什么要定制切割？
标准液晶显示器有几种固定格式，如16:9和16:10。现实世界的安装很少这样做。货架轨道、自动售货机正面、电梯带和控制面板凹槽又长又窄，而且不标准。
我们不会围绕库存面板重新设计您的产品，而是切割面板以适应您的需求：
任何纵横比： 从3:1到32:1及以上
任何实用尺寸：从大约8" 开始；至88" 对角线，或直接由宽度×高度（单位：毫米）定义
自由选择切割轴和边缘： 围绕您的边框、支架和安装设计进行规划
更低的成本和更快的交付周期 比完全定制工具面板开发
&“；任何尺寸；意味着我们从您的尺寸开始，而不是从目录开始。在我们报价之前，每个请求都会经过免费的可行性审查，以确认切割对面板的阵列、密封和驱动器布局是安全的。
我们构建的市场应用
| 市场 | 典型要求 | 典型自定义格式 |
|---|---|---|
| 零售 / 超市 | 货架边缘价格和促销条与货架长度相匹配 | 长而细的杆，其尺寸与货架轨道相匹配（例如，16" -48" ） |
| 自动售货 / 自助服务 | 产品窗口上方或旁边的前面板信息条 | 自定义宽度以适应机器前部 |
| 运输 | 门上方、过道和电梯带上的乘客信息 | 超宽、高亮度、宽温度 |
| 工业与；人机界面 | 嵌入机柜的窄状态和控制条 | 小巧、坚固、光学粘合、触控 |
| 热情好客；标识 | 菜单板、寻路和建筑凹槽显示器 | 适合墙壁和固定装置的非标准比率 |
| 游戏&；娱乐 | 选框、标题和按钮组显示 | 具有高对比度和亮度的紧凑条形图 |
OEM与ODM：选择您的参与程度
OEM：您提供设计，我们建造
你给我们规格和图纸。我们根据您的要求，以您的品牌生产。
自定义尺寸、分辨率、亮度和界面
您的徽标、标签、包装和文件
通过受控的进料检验和出料质量控制进行制造
为长生命周期项目提供稳定、可重复的供应
ODM：我们共同开发解决方案
您告诉我们应用程序和限制。我们的工程团队与您一起设计显示模块。
面板选择和切割线规划
新轮廓的背光、光导和驱动板设计
机械设计：表圈、支架和外壳
可选触摸、光学粘合、媒体播放器和CMS集成
设计制造审查，以保护产量和成本
我们可以定制什么
| 类别 | 选项 |
|---|---|
| 尺寸 / 形状 | 在可行性限制内的任何宽度×高度，自定义纵横比，自定义边框宽度 |
| 分辨率 | 与切割面板匹配或由驱动板重新映射 |
| 亮度 | 500/700/1000/1500cd/m²及以上 |
| 接口 | LVDS、eDP、MIPI、HDMI驱动板 |
| 触摸 | 投影电容（PCAP），带玻璃盖 |
| 表面 | 防眩光、防反射、防指纹、光学粘合 |
| 环境 | 宽温度（-20至+70°C），保形涂层 |
| 系统 | Android/Linux媒体播放器、CMS集成、Wi-Fi/4G |
| 品牌化 | 自有品牌、定制包装、定制固件启动标志 |
我们的切割 / 密封能力
两种切割方法： 机械划线和断裂，实现成本效益高的程序；超快激光切割，实现精密公差和最小边缘损伤
布局安全规划： 切割线仅放置在安全的边界区域，远离栅极/源极布线、TFT阵列和密封线
边缘处理： 显微镜检查，可选边缘研磨
二次密封： UV固化粘合剂分配和全偏振器重新层压，以防止水分和LC泄漏
光学控制： 背光与新轮廓相匹配，边缘Mura和漏光检查
可靠性验证： 基于IEC和ISTA标准的高/低温、85°C/85%RH湿度、热冲击、振动和跌落测试
从创意到批量生产的6个步骤
提交您的要求： 目标尺寸、亮度、界面、数量和环境
可行性审查： 2-3个工作日内进行切割线绘制和风险评估
报价 / 样本计划： NRE、单价、交付周期和验收标准
工程样品： 通常为20件，附有批准表和测试数据
试运行： 工艺验证和产量报告
大规模生产 / 交货： EXW/FOB/DDP，具有一致的质量控制和可追溯性
典型时间： 样品在15-25个工作日内完成，样品批准后批量生产约30-45天。最小起订量为50件，可定制切割尺寸。
为什么与我们合作
工程领导： 你与了解面板结构的工程师交谈，而不仅仅是销售
透明流程： 您可以审核记录在案的切割、密封和检查步骤
灵活的容量： 从原型批次到重复性大规模生产项目
全球就绪： CE、FCC、RoHS和REACH支持，以及出口包装和文件
长期支持： 生命周期管理、备件和售后服务
启动自定义显示项目
请向我们发送以下内容，我们将回复可行性评估：
目标尺寸（宽×高）和公差
亮度、界面和触摸要求
运行环境
预计年交易量
面板模型或图纸（如有）
[申请免费可行性审查][下载OEM/ODM手册]
定制切割的可用性取决于面板型号和布局可行性。最终规格、定价和交付周期在报价和样品审批表中确认。

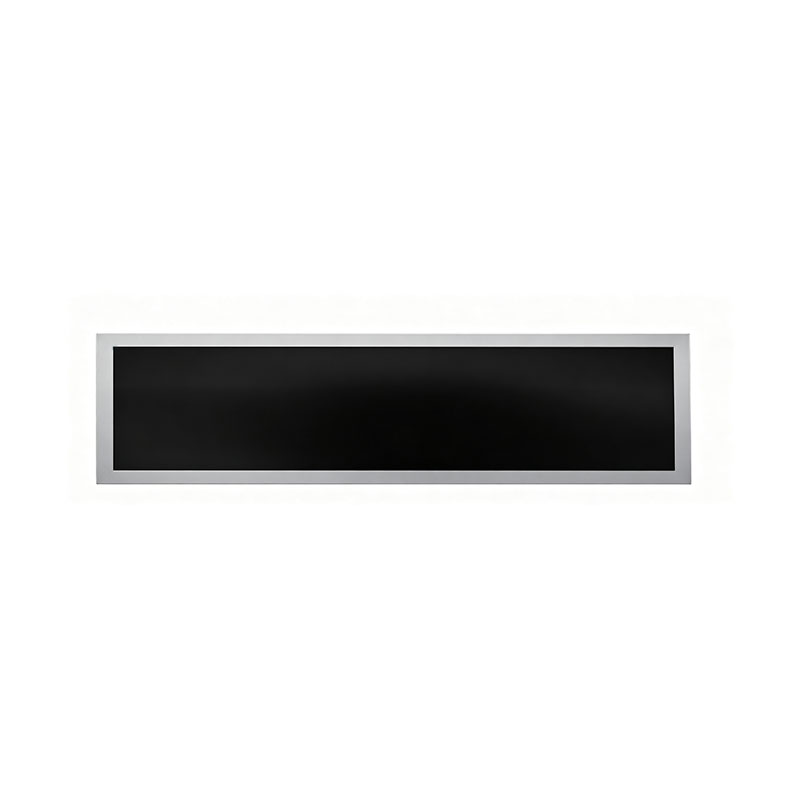

16.2" 货架边缘和货架边缘的条形液晶显示器；空间约束集成
工业级，定制切割TFT-LCD模块|OEM/ODM|LVDS/eDP|可选触摸、光学键合 / 高亮度
专为OEM、系统集成商和零售技术项目团队设计，他们需要一个适合16:9面板无法安装的超宽显示器，并有记录的切割、密封和可靠性流程，您可以在承诺批量生产之前进行审核。
1.产品概述
16.2" 长条LCD是一种超宽TFT-LCD模块，宽高比约为5.7:1。它是通过精确调整主流面板开放单元的尺寸，然后重新密封、重新偏振并用匹配的背光和驱动板重新组装而构建的。
其结果是，货架边缘、自动售货机和售货亭正面、电梯和运输带、橱柜凹槽和工业控制台都有一个细长的长格式显示器，其成本和交付时间远低于完全定制的工具面板。
典型应用
| 部门 | 用例 |
|---|---|
| 零售/智能商店 | 货架边缘定价、促销、ESL替代视频货架条 |
| 自动售货 / 自助服务 | 前面板信息条、产品展示栏 |
| 运输 | 公共汽车/铁路乘客信息、电梯门条 |
| 工业与；人机界面 | 窄控制面板状态显示，机柜嵌入式UI |
| 热情好客；商业的 | 寻路、菜单板、建筑标志凹槽 |
2.关键规格
标记为†的值是此显示类的典型参考值。最终数据在项目的正式数据表和样品批准表中得到确认。
| 参数 | 规格 |
|---|---|
| 屏幕尺寸 | 16.2" （对角线） |
| 宽高比 | ~5.7:1（可定制比例） |
| 有效面积（宽×高） | ≈405×71毫米† |
| 分辨率 | 1366×238†（根据要求定制） |
| 面板类型 | TFT-LCD、IPS/ADS广角 |
| 视角 | 178°/178°（H/V）† |
| 亮度 | 500–700 cd/m²标准；1000+cd/m²可选 |
| 对比度 | 1000:1 typ. † |
| 颜色深度 | 16.7 M（8位）† |
| 背光 | 边缘照明LED，典型50000小时。寿命† |
| 接口 | LVDS或eDP（MIPI/HDMI驱动板选项） |
| 触摸（可选） | 投射电容（PCAP），10点 |
| 曲面选项 | 防眩光、防反射、防指纹 |
| 光学粘合（可选） | OCA/OCR全贴合 |
| 工作温度 | 0至+50°C标准；-20至+70°C宽温选项† |
| 储存温度 | −20至+60°C标准† |
| 湿度 | 10-90%RH非冷凝（运行） |
| 电源 | 12 V DC（驱动板）† |
| 认证 | CE、FCC、RoHS、REACH（根据项目范围）；根据要求提供UL/IEC 62368-1支持 |
| 一生 | 50000小时型 |
3.为什么工程师选择我们的切割面板条形显示器
适合现实世界的信封。 超薄外形、窄边框选项以及用于机架导轨和机柜切口的定制安装支架。
有文件记录的过程控制。 切割、边缘精加工、密封和检查遵循受控、可追溯的路线卡，而不是临时返工步骤。
亮度余量。 500–1000+cd/m²选项，集成散热器设计，适用于高亮度建筑。如果你在显示器前放置一个盖玻片，计划大约8-12%的亮度损失。
集成就绪。 标准LVDS/eDP，可选Android或Linux媒体播放器，支持您选择的CMS。
低风险原型设计。 首先是工程样品，然后是试运行，然后是批量生产，每个都有明确的验收门。
4.技术流程与；可行性（工程常见问题）
4.1切割方法、公差和布局可行性
你推荐哪种切割方法？
根据面板模型和目标尺寸选择方法：
| 方法 | 典型公差† | 边缘质量† | 最适合 |
|---|---|---|---|
| 机械划线和断裂（金刚石砂轮） | ±0.10毫米 | 碎裂通常≤100µm | 成本优化的批量方案、直切、标准玻璃厚度 |
| 超快（皮秒）激光切割 | ±0.03-0.05毫米 | 碎裂通常≤20µm，微裂纹最小 | 精密公差、窄边或薄玻璃项目 |
我们的工程团队在审查了您的面板图纸和目标尺寸后推荐了一种方法。
切割是否会干扰栅极/源极布线或TFT阵列？
切割线仅计划穿过虚拟/非功能边界区域，远离有源阵列、栅极/源极扇出布线和密封剂线。只有当切割线和有效区域密封之间有足够的安全裕度时，切割才可行。我们的标准设计规则是，按照制造商规定的最小值，使切割线与密封件和阵列边缘保持距离，在切割任何玻璃之前，我们会用覆盖图进行验证。
我们需要你做什么来进行可行性审查？
开孔或面板型号（以及制造商，如果知道）
面板机械图和带公差的目标轮廓尺寸
面板规格表（分辨率、接口、引脚定义）
目标活动区域大小和所需边框/边框宽度
集成图（外壳、支架、玻璃盖）（如有）
如果面板制造商没有面板阵列/布局图，我们将通过显微镜检查和样品验证来评估可行性。
转变： 通常在收到上述文件后2-3个工作日内提供切割线覆盖图的可行性反馈。
4.2边缘处理
在显微镜下（通常为50-100倍）对取样和首件进行切割后边缘检查
边缘碎裂、微裂纹和角部损伤极限根据图纸确定，并在样品批准时达成一致
可选的边缘研磨/倒角，以缓解应力集中
密封步骤前的清洁和缺陷筛查
5.可靠性 / 密封保证
5.1封边工艺
切割会暴露液晶单元边缘，因此我们将重新密封视为一个关键过程：
使用UV固化环氧树脂/丙烯酸粘合剂进行二次密封，通过受控分配进行涂覆
防潮层和低离子含量密封剂的选择，以防止LC污染和水分进入
受控UV+热固化曲线
边缘重叠的偏振器完全重新层压
对密封连续性进行100%在线目视检查，并对取样装置进行泄漏和水分侵入筛查
5.2可靠性测试
我们的切割模块经过行业标准测试方法的验证。工业/商业级项目的参考测试计划（最终条件可以与您的规范相一致）：
| 测试 | 参考标准 | 典型条件† |
|---|---|---|
| 高温储存 | IEC 60068-2-2 | +60°C，240-500小时 |
| 低温储存 | IEC 60068-2-1 | −20°C，240-500小时 |
| 高温/高湿（“85/85”） | IEC 60068-2-78 | +85°C/85%相对湿度，240-500小时（非运行）；+60°C/90%相对湿度运行 |
| 热冲击 | IEC 60068-2-14 | −30摄氏度↔ +70°C，停留30分钟，100次循环 |
| 振动 | IEC 60068-2-64 | 5-500Hz随机，3轴 |
| 机械冲击 | IEC 60068-2-27 | 50 G/11 ms，3轴 |
| 打包空投 | 国际标准化组织2A/ISO 2248 | 1.0米，10滴 |
| 静电放电 | IEC 61000-4-2 | ±8 kV触点/±15 kV空气 |
可比切割面板项目的测试报告，包括85/85湿度和热冲击数据，可以在保密协议下共享。每个项目都定义了通过标准：无密封故障、无LC泄漏、无功能故障，光学参数在商定的漂移范围内。
5.3光学性能：漏光和色偏
控制切割和重新密封，以避免边缘Mura和漏光：
背光和光导与新轮廓相匹配，而不仅仅是修剪
遮光带和反射器边缘设计，防止边缘漏光
在9点/13点测量时检查均匀性（典型亮度均匀性≥80%†）
首件产品边缘颜色偏移和Mura检查为100%，批量生产中的AQL抽样
边缘区域验收标准记录在样品批准表中
6.成本、收益 / 前置时间
以下范围代表该产品类别。可行性审查后发布确定报价。
| 项目 | 典型范围† |
|---|---|
| NRE/工程费 | 取决于项目（切割夹具、图纸、背光和支架工具）。通常可退还或记入超过约定数量的第一个批量生产订单 |
| 样机数量 | 20件标准第一批样品（可能是小批量） |
| 原型交付周期 | 图纸和可行性冻结后约15-25个工作日 |
| 试运行 | 100-200件，约3-4周 |
| 批量生产交付周期 | 订单和样品批准后约30-45天 |
| 最低起订量 | 50件定制切割比例；标准目录尺寸更低 |
| 预期收益率 | 试验阶段：~85-92%。成熟量产：≥95%目标（最终检验依据） |
| 保修 | 12-24个月，具体取决于合同 |
我们管理的产量驱动因素： 切割线边缘、玻璃厚度、密封一致性和切割后处理。我们在每个构建阶段后共享产量数据和根本原因报告。
7.自定义选项
尺寸、纵横比和分辨率（OEM订单上的定制切割）
亮度：500/700/1000/1500cd/m²
接口：LVDS、eDP、MIPI、HDMI驱动板
触摸：带盖玻璃的PCAP，可选手套/湿触摸调谐
光学粘合、AG/AR/AF涂层、保形涂层
宽温度（-20至+70°C）版本
边框、支架、外壳和电缆/连接器定制
Android/Linux媒体播放器和CMS集成
8.集成说明
至少离开 2-3毫米 面板边缘周围的间隙，用于热膨胀和电缆布线。
对于1000cd/m²以上的型号，提供通风或散热器接触。
解释 8–12 % 使用前盖玻璃时的亮度损失。
建议使用≤30 cm的屏蔽LVDS/eDP电缆，以保持信号完整性和EMC合规性。
FPC弯曲半径和连接器方向请参考机械图。
9.订购工作流程
发送您的要求： 面板/尺寸目标、亮度、界面、数量、环境
可行性审查： 切割线绘制和风险评估（2-3个工作日）
报价 / 协议样本： NRE、价格、交付周期
工程样品： 批准表和测试报告
试运行： 工艺验证和产量报告
大规模生产 / 航运： 国际贸易术语EXW/FOB/DDP可用
10.请求报价或工程审查
请包括以下内容，以加快可行性审查：
目标尺寸/纵横比和公差
亮度、界面和触摸要求
工作环境（温度、湿度、室内/半室外）
预计年产量和一级产量
面板型号和图纸（如果有的话）
[索取数据表和样品报价]
规格可能会改进，恕不另行通知。典型值（†）仅供参考；最终规格在批准的产品数据表和样品批准表中得到确认。
