由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT163HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 18.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 16.3"切割拉伸钢筋（从18.5" 面板切割，1/4切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1366×192，宽高比7.11:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 409.8（宽）×57.6（高）毫米 | ||
| 外形尺寸 | 439.8（宽）×87.6（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM /ODM拉伸条LCD解决方案|零售、运输和零售业的定制超宽显示器；工业项目
从固定尺寸的问题到适合您产品的显示器。HITU LCD为OEM品牌、ODM项目和系统集成商开发和制造定制的拉伸条LCD模块和显示系统。
启动自定义项目·发送您的图纸进行可行性审查
为什么定制拉伸条显示
标准16:9显示器不是为货架轨道、过道顶部、门框、自动售货机正面或设备面板设计的。当安装空间固定时，显示器必须适应。这就是OEM和ODM工程发挥作用的地方：正确的尺寸、亮度、界面和机械设计，针对它实际生活的环境进行验证。
我们支持以下项目 8" 至88" ，超宽格式通常从 5:1至32:1，并根据您所服务的市场量身定制。
OEM或ODM：哪种型号适合您的项目？
| OEM（根据您的规格制造） | ODM（我们与您共同开发） | |
|---|---|---|
| 最适合 | 具有明确设计、图纸或规格的品牌和集成商 | 了解应用程序但需要工程帮助定义显示解决方案的团队 |
| 您提供 | 图纸、规格、目标市场和销量 | 应用要求、安装空间、使用环境、目标成本 |
| 我们提供 | 制造、定制、测试、自有品牌包装 | 概念、可行性、面板选择、机械和电气设计、验证和制造 |
| 典型输出 | 根据您的图纸构建自定义模块或成品显示器 | 完整的显示解决方案：裸模块、驱动板、触摸、粘合、支架或外壳 |
| 知识产权和品牌 | 你的品牌、标签、包装 | 项目开始时书面约定的开发范围和知识产权条款 |
不确定哪个适用？请将您的要求发送给我们，我们的工程师将为您推荐路线。
我们可以定制什么
| 区域 | 自定义选项 |
|---|---|
| 尺寸 / 宽高比 | 从调整大小（剪切）的面板或本机宽幅面板中自定义尺寸；定制纵横比，通常用于OEM批量订单 |
| 分辨率 | 与基板和内容要求相匹配 |
| 亮度 | 标准到高亮度背光选项，高达阳光可读水平，适用于面向窗户的使用 |
| 接口 | LVDS、eDP、HDMI通过驱动板；连接器位置和FPC长度适合您的外壳 |
| 触摸 | 电容式触摸集成 |
| 光学键合 / 盖板玻璃 | 光学粘合、防眩光/防反射玻璃、定制盖板玻璃形状 |
| 机械的 | 嵌入式使用的边框、支架、后框架和腔体深度优化 |
| 环境 | 宽温度和连续工作（24/7）配置 |
| 品牌化 | 徽标、标签、自有品牌包装和文件 |
| 软件层（根据要求） | 通过合作伙伴平台集成Android媒体播放器板和内容管理 |
按市场应用分类的解决方案
1.零售业；超市
典型需求： 货架边缘价格和促销展示、过道标题广告、冰箱门条、端盖标牌。我们定制的内容：
超宽杆尺寸与货架轨道和过道尺寸相匹配
超薄外形和支架设计，适用于机架前部安装
适用于潮湿、冷链环境的边缘密封
宽视角，让购物者在过道上移动时观看
Android播放器板集成，用于集中内容更新
2.公共交通
典型需求： 公共汽车、有轨电车、火车、车站站台上的乘客信息条。我们定制的内容：
针对不同环境光的高亮度选项
面向振动和冲击的机械设计
宽工作温度配置
车队项目的长期供应计划
3.数字标牌 / 广告
典型需求： 超宽广告条、店面和橱窗展示、菜单板、分屏或视频墙风格的内容。我们定制的内容：
高亮度和光学粘合，适用于阳光照射的地方
定制尺寸以适应建筑开口
通过播放器平台实现多面板同步
4.自动售货机、售货亭 / 自助服务
典型需求： 智能自动售货机、票务、订购和支付终端上的窄显示屏。我们定制的内容：
紧凑的条形设计，适用于紧绷的筋膜
电容式触摸和盖板玻璃集成
连接器方向和FPC布线，以适应您的外壳
5.工业人机界面；设备
典型需求： 机械、电梯、控制台、机柜嵌入式显示器上的状态和控制条。我们定制的内容：
专为浅腔设计的薄型模块
密封柜的热管理
扩展的温度选项和长生命周期规划
与控制器匹配的接口配置
我们的OEM/ODM开发流程
| 步骤 | 活动 | 您的交付成果 |
|---|---|---|
| 1.需求评审 | 应用、环境、目标容量和成本 | 确认范围 |
| 2.可行性 / 可制造性设计 | 面板选择、切割线和电路布局检查、接口和机械审查 | 可行性报告和报价 |
| 3.工程样品 | 原型构建和检查 | 样品和检验数据 |
| 4.验证 | 根据您的等级计划进行光学、电气和环境测试 | 测试结果供您审批 |
| 5.试运行 | 小批量生产、工艺确认 | 试点单位，商定的质量标准 |
| 6.批量生产 | 计划生产、出货检验、包装 | 根据预测发货量 |
NRE、样品交付周期、最小起订量和产量 取决于面板平台、切割尺寸、密封要求和定制水平。我们在可行性研究阶段以书面形式报价，因此这些数字是基于您的项目。
质量与；可靠性
制造审查设计 在提交样品之前
二次封边 在切割面板上，然后进行泄漏和覆盖检查
计划对您的应用程序进行验证： 高温/高湿、高温/低温、热冲击、振动和跌落
边缘区域光学检查 用于漏光、色偏和斑点
文档： 为您的项目文件提供的数据表、机械图纸和测试文件
NDA下可获得的可比项目的测试报告
我们需要开始什么
应用和安装环境
目标外形尺寸和公差（PDF/DWG/STEP）
分辨率、接口和连接器要求
亮度、温度和触摸/粘合需求
样品数量和估计年产量
品牌和包装要求
常见问题
你们提供OEM和ODM吗？对。我们根据您的规格（OEM）或与您共同开发解决方案（ODM），具体取决于您需要多少工程支持。
我们可以使用自己的品牌和包装吗？对。提供徽标、标签、自有标签包装和定制文档。
可行性检查需要哪些信息？您的目标尺寸、公差、接口、环境和体积。画画可以大大加快速度。
你们支持在大规模生产之前进行小规模试运行吗？对。我们通常从工程示例和试运行开始，以便您在投入批量生产之前进行验证。
您如何保护我们的设计和知识产权？我们很乐意在收到图纸之前签署保密协议，ODM开发的知识产权条款在项目开始时以书面形式达成一致。
你能提供比显示模块更多的吗？对。可以包括驱动板、触摸板、光学粘合板、支架和Android播放器板。
你们提供长期供应计划吗？对。讨论了OEM和集成商项目的面板生命周期和替代源选项。
启动您的项目
告诉我们你正在建造什么。我们的工程团队将回复可行性评估和推荐的OEM或ODM路线。
📧 电子邮件：[your-email@hitulcd.com]🌐网站：www.hitulcd.com💬WhatsApp/微信： [您的电话号码]
可应要求提供保密协议。规格可能会发生变化；最终参数在项目报价中确认。

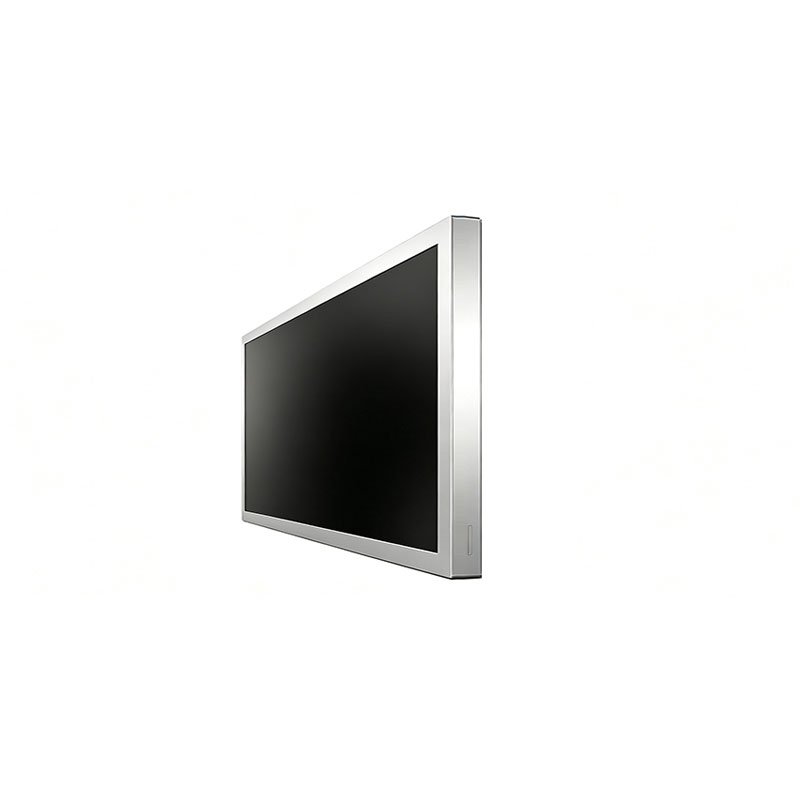

16.3"条形液晶显示模块|超市过道超宽显示屏；货架边缘标识
定制切割TFT条形显示器，专为原始设备制造商、系统集成商和零售技术项目团队设计。密封边缘。记录过程。在您承诺使用工具之前进行DFM审查。
索取数据表 / 报价样本·将您的图纸发送给我们进行免费可行性审查
概述
标准16:9显示器不适合货架通道、过道轨道或细长的机柜前部。这个 16.3"条形液晶显示模块 它由大规模生产的TFT面板构建而成，该面板被精确地调整为超宽、超窄的高度格式，因此显示器与您的安装几何形状相匹配，而不是相反。
它是为 超市过道和货架边缘数字标牌，同样适用于便利店、药店、自动售货机、交通内部和工业HMI面板。
我们提供它作为 裸TFT模块 （可选控制器板、触摸屏、光学键合和高亮度背光），因此您可以将其集成到自己的Android播放器、媒体盒或嵌入式系统中。
主要特点
| 特征 | 为您的项目带来益处 |
|---|---|
| 超宽条形格式 | 适用于16:9面板无法安装的货架边缘轨道、过道集管和狭窄的机柜开口 |
| 根据经过验证的大规模生产TFT玻璃进行调整 | 成熟的供应链和成熟的面板技术，比新的工具面板风险更低 |
| 所有切割边缘的二次密封 | 在冷链和潮湿的零售环境中防止水分进入和液体泄漏 |
| 宽视角（IPS型面板选项） | 在过道上移动时，从侧面接近的购物者形象一致 |
| 可选高亮度背光 | 在强烈的零售照明下以及靠近窗户或入口时可读 |
| 自定义界面选项 | LVDS、eDP或HDMI驱动的控制器板，配置到您的主机平台 |
| 可选电容式触摸 / 光学贴合 | 提高对比度、耐用性和交互式用例 |
| 纤细的机械轮廓 | 专为嵌入式货架和机柜安装而设计 |
| OEM/ODM支持 | 定制尺寸、亮度、界面、徽标和自有标签包装 |
技术规格
最终值按项目确定。以下是标准配置；告诉我们要调整什么。
| 参数 | 规格 |
|---|---|
| 面板尺寸 | 16.3"（对角线），拉伸条格式 |
| 面板类型 | TFT-LCD、IPS型/宽视角 |
| 分辨率 | 【根据数据表确认，例如1920×___】 |
| 宽高比 | [确认，例如16:3课程] |
| 亮度 | 标准[___]cd/m²；提供高亮度选项 |
| 对比度 | [___] : 1 (typ.) |
| 接口 | LVDS/eDP（面板）；HDMI通过可选驱动板 |
| 背光 | LED，边缘照明或直接照明，具体取决于配置 |
| 工作温度 | 商业级标准；可根据要求提供宽温度选项 |
| 选项 | 电容式触摸、光学粘合、防眩光/AR盖板玻璃、定制边框或支架 |
| 定制 | 尺寸、亮度、接口、连接器位置、FPC长度、机械图纸 |
工程笔记：我们如何制造拉伸杆面板
调整LCD的尺寸不是一个装饰步骤。它改变了玻璃、边缘和密封，因此我们将其作为一个受控过程进行管理，并提前分享细节。
1.切割方法 / 尺寸控制
我们选择切割方法（机械轮划线或激光辅助切割） 每个项目，根据您的目标尺寸、公差和面板结构。
在制作样品之前，在批准的图纸上定义尺寸公差和切割边缘位置。
作为进料和过程检验的一部分，检查边缘平整度和微裂纹控制。 我们的工程师将在评估期间与您分享检验标准和测量方法。
2.电路布局 / 切割线可行性
切割线必须远离栅极/源极布线和TFT阵列有源区。可行性取决于原始面板的布局，因此我们对其进行了审查 在……之前 任何承诺。
为评估可行性，请发送：
目标外形尺寸和公差（PDF/DWG/STEP格式的图纸）
首选面板型号，或分辨率和纵横比（如果您没有偏好）
接口、连接器位置和FPC方向要求
安装方法和可用腔深
亮度、温度和环境要求
预计年交易量
我们返回a DFM/可行性报告 所以在你花在样品上之前，你知道什么是可以实现的。
3.边缘密封 / 防潮
切割后，用二次密封工艺（为面板结构选择的UV固化粘合剂和/或其他合适的密封剂）重新密封暴露的电池边缘，以恢复防潮和防液性能。密封后检查覆盖率、气泡和泄漏情况。
4.可靠性验证
切割TFT模块的典型资格包括：
高温/高湿 储存和操作（例如85°C/85%RH）
高温/低温 储存和操作
热冲击 骑自行车
振动和跌落/机械冲击 在组装好的模块上
测试条件、持续时间和通过标准根据您的申请（商业或工业级）达成一致。 可比切割面板项目的可靠性报告可以在保密协议下共享。
5.光学质量
装运前，通过目视检查和标准化图案下的测量来检查边缘区域的光学性能（漏光、色偏、斑）。切割边缘的遮光和边框/胶带设计是DFM审查的一部分，以保持可见边缘区域的清洁。
应用场景
超市过道 / 陆棚边缘
货架轨道上的动态价格显示和促销内容
过道标题广告和类别导航
端盖和冷冻室门信息条
其他零售 / 商业的
药店、便利店、酒类商店货架
智能售货和自助服务亭正面
餐厅菜单板和服务台
运输与；工业的
公共汽车、有轨电车和火车上的乘客信息栏
电梯和门框显示器
工业HMI面板、控制台和设备面板
为什么采购团队选择HITU LCD
工程第一报价： 每个项目都始于可行性和DFM审查，而不是价格表。
完全定制： 亮度、接口（HDMI、LVDS、eDP）、触摸、光学粘合、徽标和自有标签包装。
工业头脑验证： 围绕您的应用程序计划的环境和机械测试。
连续工作设计： 用于24/7零售运营的模块。
长期供应计划： 我们与OEM和集成商客户讨论面板生命周期和第二来源选项。
清晰的文件： 数据表、机械图纸和测试文档可用于您的项目文件。
项目流程与；前置时间
| 阶段 | 会发生什么 | 你收到了什么 |
|---|---|---|
| 1.需求评审 | 您发送图纸和规格 | 范围确认 |
| 2.可行性/DFM | 切割线、布局和接口审查 | 可行性报告和报价 |
| 3.工程样品 | 原型构建（通常为小批量，例如20件） | 样品、检验数据 |
| 4.验证 | 您的测试和/或我们的环境测试 | 可靠性结果 |
| 5.飞行员 / 大规模生产 | 符合约定质量标准的坡道 | 生产出货量 |
NRE、样品交付周期、最小起订量和预期批量生产产量 取决于面板型号、切割尺寸和密封要求。我们根据您的具体设计，以书面形式向他们提供可行性报告，因此您收到的数字是基于项目的，而不是通用的。
常见问题
Q1.你使用哪种切割方法，你能承受多大的公差？我们根据您的尺寸、公差和面板结构选择机械轮切割或激光辅助切割。取样前，在批准的图纸上确定公差。
Q2.切割会干扰栅极/源极线或TFT阵列吗？这正是我们的可行性审查所检查的。根据您的目标尺寸和面板选择，我们在报价前会根据面板布局验证切割线。
Q3.切割边缘如何密封防潮？通过二次密封工艺（UV粘合剂和/或其他合适的密封剂），然后进行覆盖和泄漏检查。
Q4.模块能否通过标准可靠性测试？我们计划根据您的等级（商业或工业）进行验证：高温/高湿度、高温/低温、热冲击、振动和跌落。可比项目的报告可以在保密协议下共享。
Q5.切割边缘会导致漏光、色偏或斑点吗？边缘区域光学质量是DFM阶段（遮光、边框和胶带设计）和出货检查的一部分。
Q6.什么是NRE、样品交付周期、最小起订量和产量？这些因设计而异。你会收到他们的书面可行性报告。定制纵横比通常用于OEM批量。
Q7.你们能提供驱动板、触摸屏和外壳零件吗？对。我们提供HDMI/LVDS/eDP驱动板、电容式触摸、光学键合和定制支架或边框。
Q8.你们支持自有品牌吗？是：为OEM和ODM客户定制徽标、标签和包装。
请求报价
向我们发送以下内容，我们的工程师将回复可行性评估：
目标尺寸/轮廓图和公差
分辨率和界面
亮度和工作环境
触摸/粘合/盖玻璃要求
样品数量和估计年产量
📧 电子邮件：[your-email@hitulcd.com]🌐网站：www.hitulcd.com💬WhatsApp/微信： [您的电话号码]
规格如有更改，恕不另行通知。下单前，请与我们的销售工程师确认最终参数。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
相关解决方案
本产品适用于以下行业应用场景
