由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT168HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 18.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 16.8" 切割拉伸钢筋（从18.5" 面板切割，1/2切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×540，宽高比3.56:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 409.8（宽）×115.2（高）毫米 | ||
| 外形尺寸 | 439.8（宽）×145.2（高）毫米 | ||
| 最大厚度 | 17毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM条形液晶显示器解决方案--16.8" 超宽TFT模块
从您的机械图纸到生产就绪的显示模块。我们为零售、运输和工业市场的原始设备制造商、集成商和品牌所有者切割、密封、粘合、驱动和验证定制条形液晶显示器。
1.为什么显示自定义栏，为什么现在显示
行业研究显示，在三个趋势的推动下，对拉伸条形显示器的需求稳定：
| 市场驱动因素 | 这对你的产品意味着什么 |
|---|---|
| 数字货架边缘和店内媒体 | 零售商正在用动态、价格可更新的条带取代印刷的货架标签。需要适合现有货架和冷藏箱的细长显示器。 |
| 交通和公共基础设施升级 | 火车、地铁、公共汽车和电梯需要与门楣、天花板和窄面板相匹配的细长乘客信息条。 |
| 空间受限的工业和电动汽车设备 | 充电器、HMI正面、机架安装设备和自动售货机/售货亭产品需要在浅外壳中安装全景UI。 |
已发布的市场报告预测，到2030年代初，拉伸/条形显示器的复合年增长率约为6%至13%，具体取决于范围和方法，零售和运输是最大的细分市场。分析师还指出了两个限制因素： 成本高于标准面板 和 小众、非标准的外形这正是为什么能够进行OEM/ODM定制的供应商很重要。现成的尺寸很少适合，购买定制模块不应意味着自己承担切割、密封和可靠性风险。
2.买家告诉我们他们需要什么
根据切割面板项目的典型工程和采购询价：
NRE前的可行性证明：切割线与栅极/源极布线和TFT阵列
切割后的可靠性：边缘密封，85/85，热冲击，跌落
光学一致性：无边缘漏光、色偏或斑点
可预测的成本和进度：NRE、样品交付周期、最小起订量、产量
长期供应稳定：源代码面板生命周期和变更控制
出口合规和文件 适用于欧盟/美国市场
我们的OEM/ODM流程是围绕这六点构建的。
3.服务模式
OEM：根据您的规格制造
您提供图纸和要求；我们生产印刷品。
基于16.8" 的定制轮廓和切割尺寸；超宽平台
您的连接器、FPC、电缆和接口定义
自有标签包装、标签和条形码
受控物料清单和变更通知（ECN/PCN）
ODM：我们与您共同设计解决方案
您提供应用程序和目标；我们开发了该模块。
面板选择和切割尺寸建议
背光重新设计，实现亮度、均匀性和边缘光密封
驱动板/控制器板（LVDS、eDP、MIPI、HDMI选项）[根据项目确认]
光学粘合、玻璃盖（AG/AR/AF）和触摸集成
机械设计支持：表圈、支架和散热建议
用于标牌集成的可选Android/Linux播放器板[确认可用性]
| 原始设备制造商 | 原始设计制造商 | |
|---|---|---|
| 设计所有权 | 客户 | 共享/供应商主导 |
| 工程计划 | 低-中 | 中等-高 |
| 最适合 | 需要定制尺寸的成熟产品 | 新产品开发，快速上市 |
| 典型启动 | 图纸+规格 | 概念+要求 |
4.自定义选项
| 类别 | 选项 |
|---|---|
| 尺寸和形状 | 单轴定制切割、定制纵横比、轮廓和拐角设计 |
| 亮度 | 标准/高亮度[高达1000+cd/m²，取决于型号] |
| 温度 | 商用/宽温版本 |
| 接口 | LVDS/eDP/MIPI[每种型号]，定制FPC和电缆长度 |
| 触摸 | 投射电容、手套/防水选项[确认] |
| 粘合和玻璃 | 光学粘合、AG/AR/AF、钢化玻璃盖、定制印刷 |
| 背光 | 边缘照明或直接照明调光接口 |
| 品牌化 | 自有标签、定制包装、序列/QR标签 |
5.OEM/ODM项目工作流程
第一步：需求评审。 共享绘图、应用程序、环境和体积预测。
第二步：可行性报告（通常为【__个工作日】）。 推荐的源面板和切割线、布线干涉检查、切割方法（机械轮与皮秒激光）、边缘质量目标、风险清单。
步骤3：报价和NRE。 工程、夹具/工具和驱动板开发的透明分解。
步骤4：工程样品（[例如20件]，约[__周]）。 包括检验报告和边缘/光学评估。
步骤5：验证。 与您的QA团队商定的可靠性计划（85/85、热冲击、高温/低温、振动、跌落）。
第六步：试运行。 批量发布前确认产量和工艺能力。
步骤7：大规模生产和供应。 进料面板控制、在线检测、100%功能和光学测试、基于预测的供应计划。
6.质量与；可靠性保证
切割： 尺寸公差[典型值±0.2 mm]，显微镜边缘检查，规定的碎裂和微裂纹标准
密封： 二次封边【UV胶/其他】、自动点胶、焊道检测
光学： 样品批准时商定的漏光、色偏和边缘斑点标准
可靠性： 针对消费者或工业级量身定制的测试项目和条件；NDA下类似项目的基准数据
可追溯性： 从源面板到成品模块的批次和序列跟踪
质量体系： [ISO 9001/IATF 16949——仅列出您持有的证书]
7.商业条款概览
| 项目 | 信息 |
|---|---|
| 新关系能量 | [每个项目；可记入批量订单] |
| 样品交期 | [__周] |
| 最低起订量 | [定制型号：__件；标准切割尺寸：__件] |
| 批量生产交付周期 | [__周ARO] |
| 目标收益率 | [试运行后确认] |
| 国际贸易术语 | [根据要求提供EXW/FOB/DDP] |
| 付款条件 | [电汇、信用证或协商] |
| 保修 | [__个月] |
| 知识产权和保密性 | NDA可用；客户拥有的设计仍然是客户的财产 |
8.合规与；文档
RoHS和REACH声明[确认可用性]
CE/FCC对成品组件的支持[确认范围]
欧盟/美国海关的装箱单、COO和商业文件
生命周期管理：最后一次购买通知和替代来源规划
9.典型项目
货架边缘和冷藏箱数字价格条
火车、地铁和公共汽车乘客信息显示器
电梯门和大堂面板
电动汽车充电器和工业HMI前面板
自动售货机、售货亭和游戏机
机架安装和测试；测量设备
10.常见问题
Q： 你能根据16.8" 的尺寸进行定制吗；只有型号，还是其他尺寸？对。16.8" 是一个参考平台；我们还可以定制其他可切割的面板尺寸。[确认尺寸范围。]
Q： 定制尺寸的最低订单量是多少？最小起订量取决于源面板和切割复杂性。请分享您的年度交易量以获得具体答案。
Q： 谁拥有设计和工具？客户特定的图纸和知识产权仍归您所有。工具所有权条款在项目协议中定义。
Q： 你能同时支持原型制作和大规模生产吗？是的，包括批量发布前的试运行。
Q： 你们提供驱动板还是只提供LCD模块？两者都有。我们可以提供裸模块、带驱动板的模块或完全集成的单元。[确认。]
11.启动您的OEM/ODM项目
发送您的 绘图（DXF/DWG/STEP/PDF）、目标尺寸和公差、界面、亮度/温度需求、应用和年产量。我们将以可行性评估和报价作为回应。
📧 [your-email@domain.com]
🌐 [您的域名.com]
📱 WhatsApp/微信：[号码]
[请求可行性审查]|[下载OEM/ODM手册]|[与工程师交谈]
规范和条款仅供参考，以项目确认为准。

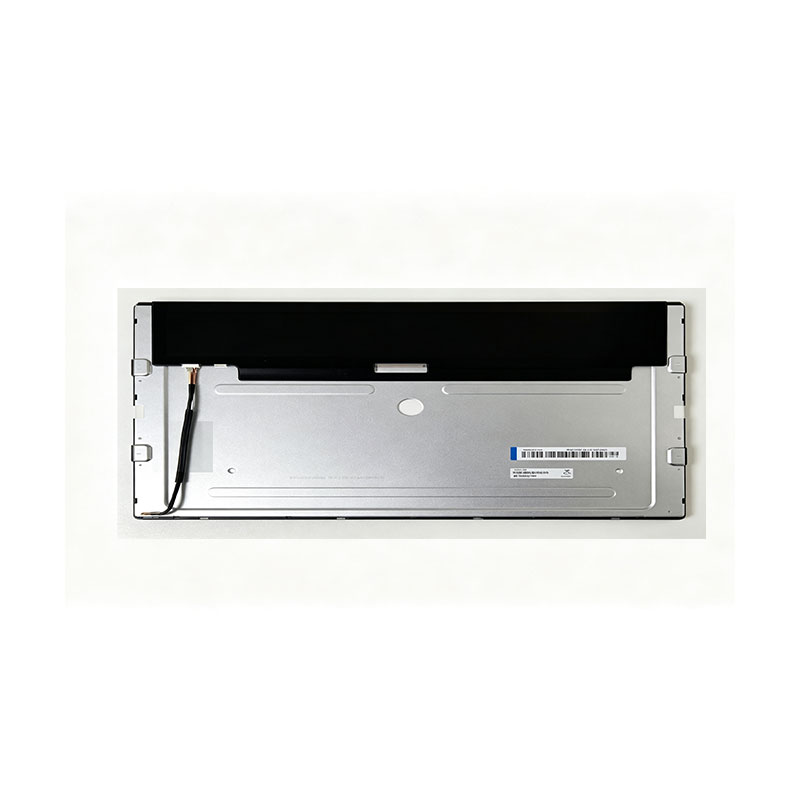

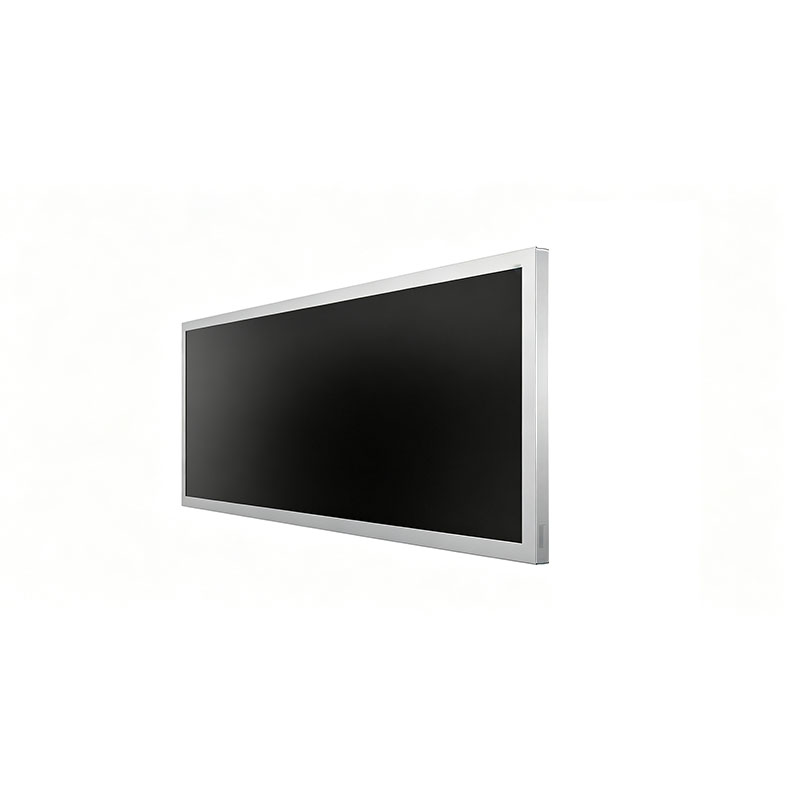

16.8" 超宽条形液晶显示模块——OEM/ODM项目的定制切割TFT
专为窄外壳、货架边缘、车载、电梯和工业HMI应用而设计的超宽TFT-LCD。内部设计、切割、密封和验证——在您承诺使用工具之前，有一个记录在案的可行性过程。
适用于： 设计工程师·采购经理·项目负责人·系统集成商
1.产品概述
当您的机柜又长又浅时，标准16:9面板会强制妥协。16.8" 超宽条形LCD提供了一个全景活动区域，其外形尺寸适合传统显示器无法在没有拉伸UI、狭窄图标或浪费边框空间的情况下实现的区域。
我们的条形液晶显示器是通过将母TFT面板精确切割到您的目标尺寸，然后重新密封、重新粘合和重新测试模块作为一个完整的、可生产的单元来生产的。
主要优势
超宽纵横比 --自动收报机、状态栏、仪表板和多区域内容的原生全景布局
空间高效集成 --适用于窄边框、货架导轨、门板和机架安装前部
自定义尺寸 --根据您的机械图纸定制切割尺寸和轮廓
工业就绪选项 --高亮度、宽温度、光学粘合、触摸
从第一天起提供工程支持 --在NRE承诺之前进行DFM/可行性审查
2.关键规格
价值观
[括号]是可配置的或特定于型号的。请根据所选变体的数据表确认最终数字。
| 参数 | 规格 |
|---|---|
| 屏幕尺寸 | 16.8" （对角线） |
| 宽高比 | [超宽，例如16:3/16:4.5--每种型号] |
| 分辨率 | [例如1920×___] |
| 面板类型 | TFT-LCD，[IPS/ADS/VA] |
| 亮度 | [标准400–500cd/m²/高亮度可达1000+cd/m²] |
| 对比度 | [例如1000:1] |
| 视角 | [例如，IPS/ADS为178°（H/V）] |
| 接口 | [LVDS/eDP/MIPI——每种型号] |
| 背光 | LED，[侧光/直光] |
| 工作温度 | [商用0-50°C/宽温-20至+70°C选项] |
| 储存温度 | [-30至+80°C] |
| 选项 | 电容式触摸、光学键合、AR/AG/AF盖板玻璃、驱动板、定制FPC/电缆 |
| 定制 | 外形尺寸、切割位置、连接器、亮度、玻璃盖、固件/EDD |
3.制造工艺 / 可行性评估
切割完成的TFT面板是一个精密的过程。我们将可行性视为正式的工程步骤，而不是事后的想法。
3.1切割方法
我们根据玻璃厚度、公差、边缘质量目标和体积为每个项目选择方法：
| 方法 | 最适合 | 备注 |
|---|---|---|
| 机械轮切割 | 直接削减、成本敏感的批量计划 | 经过验证的高吞吐量；边缘需要严格的过程控制 |
| 超快（皮秒）激光切割 | 精密公差、最小碎裂、成形或接近电路切割 | 降低微裂纹风险；工艺成本较高 |
我们的工程师在可行性报告中推荐了该方法，并根据您的公差和可靠性目标对其进行了论证。
尺寸公差： [典型值为±0.2 mm——按项目确认]
切割线定位： 参考有源区和驱动器IC/FPC侧
3.2电路布线检查（栅极/源极/TFT阵列）
在任何切割之前，我们都会验证您的目标尺寸是否符合要求 不干涉 具有面板的栅极/源极布线、TFT阵列或密封线区域。
要开始可行性审查，请提供：
带目标轮廓和公差的机械图纸（DXF/DWG/STEP）
所需有效区域（AA）和观察区域（VA）位置
接口和连接器要求
目标应用、环境和预计年产量
任何特殊要求（触摸、粘合、亮度、温度）
我们返回a 可行性报告 包括推荐的源面板、切割线和已识别的风险。
3.3边缘质量控制
显微镜下的切割后边缘检查
商定的碎裂和微裂纹标准 边缘质量标准 （采样前与您的QA团队共享）
必要时进行边缘研磨/倒角，以提高机械强度
4.密封与；可靠性
4.1二次密封（防漏/防潮）
切割边缘暴露出电池间隙。正确的重新密封是将实验室样品与值得生产的模块分开的关键。
边缘重新密封： [紫外线固化粘合剂分配/其他批准的密封剂——每个项目]
防潮层 在切割边缘上保护液晶层和偏振器
自动点胶，在线检测，实现一致的焊道高度和覆盖率
4.2可靠性测试
根据与您商定的测试计划对模块进行验证。典型试验项目：
| 测试 | 典型条件* |
|---|---|
| 高温/高湿（“85/85”） | 85°C/85%相对湿度，[500小时] |
| 高温储存/操作 | [80°C/70°C，500小时] |
| 低温储存/操作 | [−30°C/−20°C，500小时] |
| 热冲击 | [−30°C↔ +80°C，N个循环] |
| 振动 | [根据IEC 60068-2-6/客户规范] |
| 机械冲击/跌落 | [根据客户规范] |
*条件可配置为消费者级或工业级要求。 根据NDA的要求，可提供可比切割面板项目的基准数据。
4.3光学性能
我们检查切割面板特有的边缘相关缺陷：
漏光 切割边缘
色偏/边缘模糊
背光与边框对齐和光封设计
光学验收标准在样品批准阶段与您一起定义。
5.成本、交付周期 / 体积
| 项目 | 信息 |
|---|---|
| NRE/工程费 | [按项目报价——取决于切割方法、工具/夹具、FPC/驱动板开发。通常记入或减少批量订单] |
| 样品交期 | [首批样品（例如20件）：在图纸确认和NRE付款后约__周] |
| 最小起订量（批量生产） | [例如，每份订单__件——灵活用于试运行] |
| 预期收益率 | [试运行后每个项目的目标产量；DFM审查期间共享的过程能力数据] |
| 批量生产交付周期 | [__周ARO] |
| 包装 | ESD安全托盘、出口纸箱、根据要求定制标签 |
6.典型应用
零售： 货架边缘数字标牌、价格标签栏、宣传条
交通： 公共汽车/铁路乘客信息、车载显示器、电梯门和层站面板
工业：HMI控制面板、机架安装设备、测试 / 测量
能源与；EV： 充电器状态显示，面板窄控制接口
自动售货机、售货亭和游戏： 超薄全景内容区
7.为什么与我们合作
可行性优先 --在投资NRE之前进行工程审查
内部切割、密封和测试 --一个负责任的供应商
记录质量 --提前共享边缘标准、可靠性计划和检查报告
灵活定制 --尺寸、亮度、触摸、粘合、界面
出口就绪 --具有欧盟/美国文件、标签和合规经验（可提供RoHS/REACH声明）
长期供应计划 --源代码面板生命周期管理和上次购买警报
8.常见问题
Q1.你推荐哪种切割方法？这取决于公差、玻璃厚度和边缘质量目标。机械轮切割适合直线切割和成本驱动的批量；对于精密公差或靠近电路区域的切割，超快激光是首选。我们在可行性报告中推荐了一个。
Q2.切割会损坏内部电路吗？当切割线事先根据栅极/源极布线和密封区域进行验证时，则不会。这就是预切割可行性审查的目的。
Q3.如何确保切割面板不会泄漏或吸收水分？我们使用二次边缘密封（如紫外线固化粘合剂），并通过高温/湿度和热冲击测试进行验证。
Q4.切割模块能否通过工业可靠性测试？是的，使用正确的工艺和材料。测试计划针对消费者或工业级量身定制，类似项目的基准数据可以在保密协议下共享。
Q5.边缘漏光或斑点是否有风险？这是切割面板的已知风险，因此通过背光灯密封设计和规定的验收标准进行检查和控制。
Q6.我需要准备什么才能获得报价？图纸、目标尺寸/公差、界面、亮度/温度要求、应用和估计体积。
9.请求可行性审查 / 引用
请将您的图纸和要求发送给我们。 我们的工程团队将以可行性评估、推荐的切割解决方案和报价作为回应。
📧 电子邮件：[your-email@domain.com]
🌐 网站： [您的域名.com]
📱 WhatsApp/微信： [编号]
📎 接受的文件： DXF、DWG、STEP、PDF
[请求报价]|[下载数据表]|[与工程师交谈]
规格如有更改，恕不另行通知。最终参数请参考批准的数据表和样品规格。
