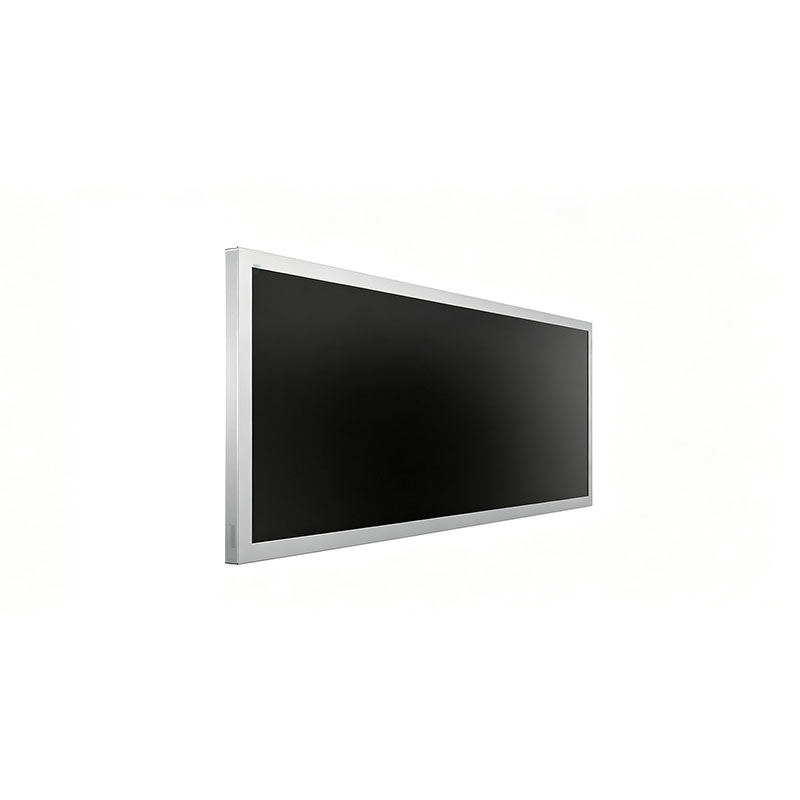

17.2" 1000cd/m²拉伸条形液晶模块——可切割，OEM/ODM就绪

高亮度超宽TFT-LCD模块，适用于零售货架边缘、公交、电梯、自动售货和工业终端集成。从20件开始定制尺寸切割、密封和接口工程。

✅ 符合CE/FCC/RoHS标准✅ 1000cd/m²·✅ 24/7额定工作周期·✅ OEM/ODM从20台开始✅ 免费工程审查（DFM）

请求报价 · 订购样品 · 下载数据表（PDF）

1.产品概述

17.2" 拉伸条LCD模块是一种高亮度、超宽格式显示器，专为需要适合产品的显示器而不是围绕标准显示器尺寸设计的产品的系统集成商和原始设备制造商而设计。

拉伸条形面板源自标准格式的TFT-LCD面板，这些面板被精确切割成超宽的纵横比。这为您提供了一个带有原生非缩放图像的条形查看区域，非常适合货架边缘、标题、自动收报机和状态栏应用程序。

为什么买家选择这个模块

2.关键规格

⚠️ 出版说明： 项目在 [括号] 在上线之前，必须用最终数据表上的值替换。

3.典型应用

• 零售： 货架边缘和缆车端部显示器、超市和药店价格/促销条、冷藏柜门前

• 交通： 车站和站台信息栏、公共汽车和铁路内部显示器、寻路

• 电梯 / 游说团体： 机舱顶盖、楼层信息和广告栏

• 自动售货 / 游戏终端： 顶部安装在垂直机箱上的吸引屏幕、横幅和状态条

• 工业人机界面；控制面板： 宽状态栏、机器仪表板、智能家电正面

4.定制切割工程——工程师首先问的问题的答案

定制尺寸切割是拉伸杆概念的核心，也是技术风险所在。以下是我们如何处理工程和采购客户最常提出的主题。

4.1切割方法、公差 / 可行性

我们使用哪种切割方法？我们根据面板结构、目标尺寸和边缘质量要求选择工艺。选项包括机械轮划线和断裂，以及用于更严格公差或复杂轮廓的超快激光切割。[确认您的工厂在内部运行哪些方法。]该方法是在DFM阶段与您商定的，而不是在加工后。

尺寸与公差

• 标准切割公差：[±___ mm]

• 更严格的公差：可应要求提供，具体取决于方法和面板类型

切割是否会干扰TFT阵列、栅极或源极布线？这是我们检查的第一件事。切割只能沿着不与有源区、栅极/源极扇出或驱动器IC键合区域相交的区域进行。切割线严格放置在原始面板设计的可用余量内。

我们需要你做可行性检查

典型结果： 在收到上述信息后的[个工作日]内，我们将返回一份可行性报告，其中包括拟议的切割线、容差、风险点和指示性时间表。

4.2边缘质量 / 微裂纹控制

玻璃边缘状况决定了长期可靠性和漏光行为。我们的过程控制包括：

• 放大后检查切割边缘是否有碎裂和微裂纹

• 必要时进行边缘研磨/倒角处理

• 验收标准：[芯片尺寸≤___ mm，无裂纹向有效区域扩展] （替换为您的质量控制标准）

5.密封与；可靠性

5.1二次封边

切割边缘暴露了液晶单元结构，因此密封是一个关键过程，而不是事后的想法。

• 密封工艺： 【UV固化胶点胶/其他，请确认】

• 目的： 防止液晶泄漏并阻止切割边缘的水分进入

• 过程控制： 粘合剂分配精度、紫外线固化验证、固化后目视检查和泄漏检查

5.2可靠性验证

切割模块根据标准的消费级和工业级测试方法进行验证。典型测试计划（条件是参考，可以与您的规范保持一致）：

📎 根据NDA的要求，可提供可比切割项目的测试报告。

5.3切割后的光学性能

我们专门针对以下方面评估边缘区域：

• 漏光 在切割边界处

• 色变与穆拉 靠近密封边缘

• 整个面板（包括边缘区域）的亮度均匀性

在需要的地方，我们调整了遮光/边框设计，以控制边缘区域的光学缺陷。客户报告说，我们的可切割系列边缘亮度均匀性良好。

6.成本、交付周期 / 体积

客户反馈：一份20个单位的类似大幅面条形面板订单在18天内发货。

7.OEM/ODM服务

• DFM审查和切割线可行性研究

• 自定义亮度、背光驱动频率和调光曲线

• 自定义接口：连接器、电缆长度、驱动器/AD板

• 触摸覆盖（电容式）、玻璃盖粘合、增强现实/防眩光

• 机械适应：表圈、支架、散热器导向

• 自有标签和包装

• 装运前检验和可追溯的批次记录

集成提示： 对于高亮度模块，在面板边缘周围留出大约2-3mm的间隙，用于热膨胀和电缆布线，并提供通风或散热器接触。如果添加了盖玻片或AR玻璃，请考虑较小的亮度损失，并相应地选择背光亮度。

8.合规与；质量

• CE --符合欧盟安全、健康和环境要求

• FCC第15部分 --北美电磁干扰合规性

• RoHS --不含铅、汞、镉和六价铬等限制性物质

• 质量管理体系 认证涵盖设计、生产和交付 （确认后，说明证书，如ISO 9001）

9.常见问题

你能剪到我的确切尺寸吗？是的，需要对面板的有效区域和布线进行可行性检查。发送您的图纸，我们将确认切割线。

1000尼特够我的网站吗？它适用于室内、交通和半室外有盖场所的高环境光。对于直射阳光，我们可以提出更高的亮度选项。盖板玻璃会降低亮度，因此我们可以根据您的外壳提供建议。

你能提供驱动板和触摸屏吗？对。驱动器/AD板和电容式触摸可作为选项提供。

你支持纵向吗？对。方向可以在设计阶段配置。

我可以在提交之前获得样品吗？对。样品和小型试运行可用，我们的工程团队支持评估。

你能签署保密协议吗？对。我们可以在收到图纸之前签署保密协议。

10.请求报价{#contact}

如需在[24-48小时]内收到可行性评估和报价，请发送：

1. 目标尺寸和公差（图纸（如有））

2. 接口和操作环境

3. 亮度和触摸/盖玻璃要求

4. 首次订单和年度数量

📧 电子邮件：[sales@hitulcd.com] 🌐网站：www.hitulcd.com👉获取即时报价

我们的技术团队反应迅速，在您下单前提供全面的工程建议。
