由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | 高达17.5HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 18.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 17.5" 切割拉伸钢筋（从18.5" 面板切割，3/4切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1366×576，21:9宽高比 | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 409.8（宽）×172.8（高）毫米 | ||
| 外形尺寸 | 439.8（宽）×202.8（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||

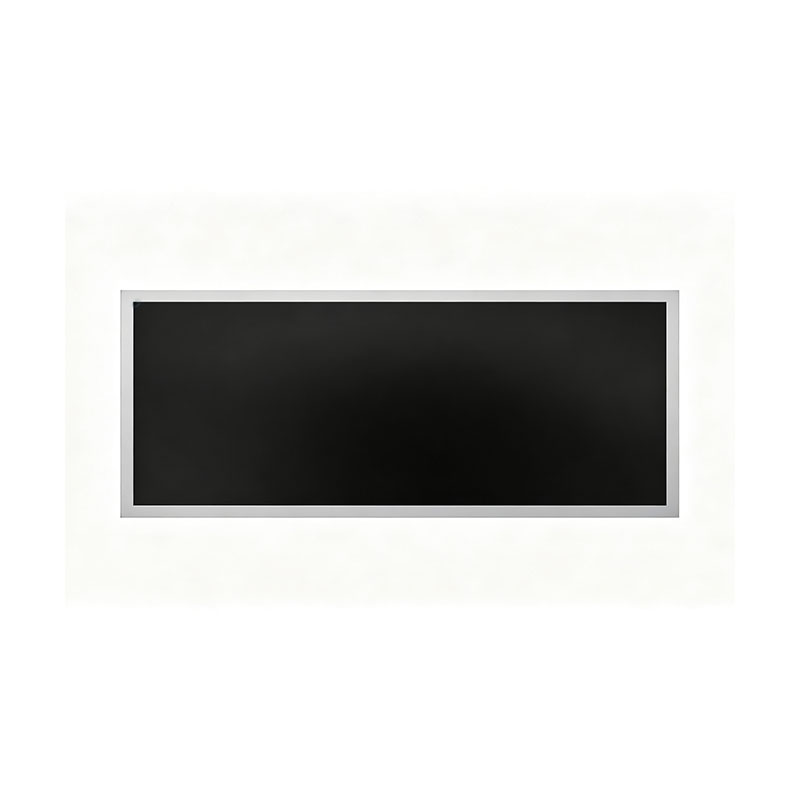

17.5" 拉伸条形液晶显示器，500cd/m²|定制OEM /原始设计制造商
用于标牌、零售、交通和工业设备的超宽TFT LCD模块，专为标准16:9面板无法安装的地方而设计。
请求报价|获取免费样品
概述
17.5" 的拉伸条形液晶显示器以细长的格式提供明亮、高清晰度的图像。它的亮度为500cd/m²，专为零售店、大厅、公交内部和设备控制面板等光线充足的室内环境而打造，并得到了完整的OEM和ODM定制的支持。
无论您需要标准模块还是适合您外壳的显示器，我们的工程团队都会从第一张图纸到批量交付为您的项目提供支持。
主要特点
超宽条形格式： 适用于货架边缘、机柜前部、电梯头、车辆内部和狭窄的凹槽
500cd/m²亮度： 在正常商业照明下清晰易读的内容
灵活的接口： 通过驱动板解决方案提供LVDS、HDMI和eDP选项
自定义尺寸： 工程可行性审查后提供定制尺寸
集成就绪： 驱动器板、电缆、支架和外壳适配可用
证实： 符合CE、FCC和RoHS标准，根据ISO 9001:2015质量体系制造
使用寿命长： 背光额定工作时间可达50000小时
保修支持： 18个月标准硬件保修
产品规格
| 项目 | 细节 |
|---|---|
| 显示类型 | TFT-LCD，拉伸条格式 |
| 尺寸 | 17.5" |
| 亮度 | 500 cd/m² |
| 界面选项 | LVDS/HDMI/eDP（通过驱动板） |
| 背光寿命 | 上限约为50000小时 |
| 定制 | 尺寸、界面、亮度、触摸、光学粘合、安装 |
| 认证 | CE、FCC、RoHS |
| 质量体系 | ISO 9001:2015 |
| 保修 | 18个月（批量订单可延长期限） |
可应要求提供完整的数据表、机械图纸和信号定时。联系我们，我们会将您的报价发送给他们。
应用程序
| 工业 | 典型用途 |
|---|---|
| 零售 / 超市 | 货架边缘展示、冰箱门条、促销标牌 |
| 运输 | 公共汽车、火车和地铁乘客信息 |
| 电梯 / 门厅 | 门楣和侧板显示器 |
| 自动售货机；自助服务终端 | 窄前面板信息屏幕 |
| 工业设备 | HMI状态栏和控制面板显示 |
| 好客 | 菜单板和寻路条 |
OEM /ODM定制
我们根据您的产品调整显示器，而不是相反。
| 定制 | 选项 |
|---|---|
| 维度 | 根据可行性审查，定制轮廓并按尺寸切割 |
| 亮度 | 更高亮度的变体，适用于更明亮的安装 |
| 接口 | LVDS、HDMI、eDP；自定义驱动板和电缆长度 |
| 触摸 | 电容式触摸集成 |
| 光学 | 光学粘合、玻璃盖板、防眩光选项 |
| 机械的 | 框架、支架、外壳和安装结构 |
| 品牌化 | 徽标、自有标签和定制包装 |
自定义项目的工作原理
发送您的要求： 图纸、目标尺寸、界面、数量
可行性与；DFM审查： 我们的工程师评估电路间隙、切割可行性、边缘密封和光学影响，然后向您发送书面报告
报价： 明确单价、工程成本和交付周期
样品 / 验证： 根据您的规格构建原型以供测试
飞行员 / 批量生产： 受控升温，全面检查
售后支持： 保修和技术援助
OEM/ODM项目从20台开始。
为何选择我们
工程主导的支持： 记录答案，而不是销售谈话；根据要求提供信号配时和技术文件
诚实的可行性： 在你做出承诺之前，我们会清楚地告诉你什么是可能的，什么是不可能的
小批量友好型： 非常适合试点、新产品发布和利基项目
合规就绪： 文件支持欧盟和美国市场要求
灵活集成： 我们适应您现有的控制器和机柜
常见问题
尺寸可以定制吗？对。请将您的目标尺寸和图纸发送给我们。我们审查电路布局和机械约束，并确认可以实现的目标。
支持哪些接口？LVDS、HDMI和eDP选项可通过驱动板解决方案获得。我们也可以使用您现有的控制器。
500cd/m²够我的申请吗？500cd/m²适合典型的室内商业环境。对于更明亮或半室外的位置，请询问我们更高的亮度选项。
最小订购量是多少？OEM和ODM项目从20台开始。
我可以订购样品吗？对。样品需支付样品费，符合条件的订单可退还样品费。
你们提供自有品牌吗？对。标志、标签和包装可以定制。
你们的显示器持有哪些认证？CE、FCC和RoHS，在ISO 9001:2015认证的工厂生产。
你们提供什么保修服务？标准18个月，批量订单可延长期限。
联系
准备好开始你的项目了吗？
请将您的图纸、目标尺寸、接口和预期数量发送给我们。我们的工程团队将回复可行性评估和报价。
请求报价|请求数据表|获取样本
17.5" 条形液晶显示器|500cd/m²|可定制；可切割用于OEM集成
1.产品概述
这 17.5" 500cd/m²条形液晶显示器 是一款超宽TFT显示模块，专为OEM和系统集成项目而设计，标准16:9面板根本不适合这些项目。它专为货架边缘显示器、车辆和运输内部、电梯和机柜前部、工业控制面板和窄幅数字标牌而设计。
除了标准配置，面板平台还支持 以工程为导向的定制：自定义外形尺寸、按尺寸切割加工、界面自适应和机械集成支持。我们的团队与您的工程师合作，从可行性审查到试生产和批量生产。
为什么工程和采购团队选择这个平台
500 cd/m²典型亮度，适用于室内零售、大厅和其他光线充足的商业空间
拉伸/条形格式 适用于空间受限的安装
自定义路径 尺寸、接口、亮度和安装
有文件记录的工程支持 （时序规格、机械图纸、DFM审查）
CE/FCC/RoHS 合规性和 ISO 9001:2015 制造系统
2.关键规格（标准配置）
| 参数 | 规格 |
|---|---|
| 面板类型 | TFT-LCD、IPS/AD [TBC] |
| 对角线尺寸 | 17.5" |
| 宽高比 | 拉伸杆（比率 [TBC]) |
| 分辨率 | [TBC] |
| 有效区域 | [TBC] 嗯 |
| 外形尺寸 | [TBC] 嗯 |
| 亮度（典型值） | 500 cd/m² |
| 对比度（典型值） | [TBC] |
| 视角 | [TBC] （H/V） |
| 接口 | 低压差分信号 [TBC]；提供HDMI/驱动板选项 |
| 背光 | LED，边缘照明 [TBC] |
| 工作温度 | [TBC] |
| 储存温度 | [TBC] |
| 触摸/光学粘合 | 可选的 [TBC] |
| 合规 | CE、FCC、RoHS |
| 保修 | 18个月标准；批量OEM订单的延长条款可协商 |
3.定制 / 切割能力
对于需要非标准维度的项目，我们支持结构化的可行性过程。下面是我们如何处理工程师最常提出的问题。
3.1切割方法 / 宽容
| 项目 | 我们的方法 |
|---|---|
| 切割方法 | 审查面板结构后按项目选择： 机械轮切割 对于标准要求， 超快激光切割 需要更严格的边缘质量或公差 [待定-确认可用方法] |
| 尺寸公差 | 可行性报告中按项目定义；典型公差 ±[待定]毫米 |
| 切割轴 | 一个轴（长度）可在面板设计限制内调节 |
3.2电路布线 / 设计规则检查
在批准任何切割之前，我们会验证拟议的尺寸 不会干扰栅极/源极布线或TFT阵列有源区.
为完成可行性评估，请提供：
目标轮廓和有效区域尺寸（带公差）
外壳/安装结构的机械图
接口和连接器要求
亮度、工作温度和触摸/粘合需求
预计年产量和项目时间表
我们返回一个书面 可行性和DFM报告 确定安全切割区、风险区域和推荐工艺。
3.3边缘质量
检查切割后的玻璃边缘是否平整、有无碎裂和微裂纹。验收标准（最大芯片尺寸、微裂纹极限、边缘粗糙度）与客户达成一致，并记录在项目规范中 [待定-附上内部边缘检查标准].
4.可靠性 / 边缘密封
4.1密封工艺
切割边缘重新密封，以防止 液晶泄漏和水分进入根据设计和环境目标选择密封工艺（例如，UV固化粘合剂分配或替代密封剂） [待定-说明实际工艺和材料]，对点胶一致性、固化和检查进行控制。
4.2环境与；机械试验
每个项目都计划进行可靠性验证，与最终用途等级（商业或工业）保持一致。典型的验证计划包括：
| 测试 | 典型条件 | 目的 |
|---|---|---|
| 高温/高湿（“85/85”） | 85°C/85%相对湿度，持续时间符合协议 | 验证密封件的防潮完整性 |
| 高/低温储存 / 操作 | 按温度等级 | 验证整个范围的稳定性 |
| 热冲击 | 根据商定的配置文件 | 检测密封和粘合疲劳 |
| 振动/跌落 | 根据客户或基于IEC的标准 | 验证结构的稳健性 |
数据可用性[待定]： 一旦质量团队确认，可比切割项目的基准测试数据可以在NDA下共享。
4.3切割后的光学性能
我们评估切割和密封边缘区域 漏光、色偏和斑背光和光导适配作为设计的一部分进行审查，以保持边缘区域均匀性与主显示区域一致。在试点批准之前，根据商定的光学验收标准对样品单元进行检查。
5.商业条款：样品、NRE、产量 / 最低起订量
| 项目 | 信息 |
|---|---|
| 标准样品 | 需支付样品费（符合条件的订单可退还） |
| 定制切割原型（例如，20件） | 提前期： [TBC]周 从确认的图纸和可行性签字 |
| NRE（工具/工程） | [TBC]；根据切割方法和复杂性按项目报价 |
| 预期批量生产产量 | 试运行后提供数据；质量协议中约定的目标 [TBC] |
| 最低起订量 | OEM/ODM计划可从以下网址获得 20台 用于标准定制；定制切割生产的最小起订量 [TBC] |
| 标准交货时间 | 标准型号的小订单（约20台）已在大约18天内发货 |
6.典型应用
零售 / 超市： 货架边缘展示、冷冻柜/冷却器门条、价格和促销标牌
交通： 公共汽车、火车和地铁内部乘客信息条
电梯 / 游说团体： 门楣和侧板广告
自动售货机；售货亭： 窄前面板信息显示器
工业设备 / 控制面板： HMI状态栏和仪表板
汽车/特种车辆： 次要信息显示 [待定-确认等级的适用性]
7.接口与；集成支持
接口： LVDS、HDMI、eDP、VGA通过驱动板选项
驱动板： 用于HDMI输入/控制器集成的标准板或定制板
机械： 定制支架、外壳适配、光学粘合和盖玻片选项
文档： 根据要求提供信号定时、机械图纸和集成指南；工程响应通常在24小时内
8.质量与；合规
认证： CE（欧盟）、FCC（美国）、RoHS
质量体系： ISO 9001:2015涵盖设计、生产和交付
寿命： 额定最高达 50000小时 背光寿命（典型）
担保： 18个月标准；批量OEM可协商延长保修期
9.询价清单（请将此发送给我们以获得快速报价）
[]目标尺寸 / 公差（首选图纸）
[]分辨率和纵横比要求
[]亮度和视角要求
[]接口类型和连接器引脚
[]操作/储存温度范围
[]触摸、光学粘合或盖玻片需求
[]原型数量和目标日期
[]预计年交易量
[]目标市场和认证要求（CE/FCC/UL等）
10.常见问题
你能把这块面板剪成我的确切尺寸吗？是的，有待可行性审查。在确认任何尺寸之前，我们会检查栅极/源极布线和有源TFT区域。
如何防止切割边缘的水分和液晶泄漏？切割边缘采用专用密封工艺重新密封，并通过85°C/85%RH等环境测试进行验证。
切割边缘会导致漏光或颜色偏移吗？在设计过程中审查边缘区域的光学性能，并根据商定的验收标准在原型上进行验证。
我需要开始什么？图纸或尺寸、目标体积和应用程序详细信息。我们返回可行性报告和报价。
你们支持小批量的试点吗？对。OEM/ODM项目得到小批量支持，并有样品可供评估。
联系
索取数据表、可行性审查或样品。通过查询表、电子邮件或WhatsApp发送您的图纸和要求。我们的工程团队将以技术评估和报价作为回应。
