由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT188HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 21.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 18.8" 切割拉伸钢筋（从21.5" 面板切割，1/5切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×216，宽高比8.89:1（大于3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 476.64（宽）×53.62（高）毫米 | ||
| 外形尺寸 | 506.64（宽）×83.62（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 500 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制尺寸TFT LCD解决方案——您的尺寸、您的界面、您的外壳
你的产品不应该围绕标准屏幕重新设计。我们围绕您的产品构建展示。
从18时8分起；我们帮助欧洲和北美的工程团队获得适合其设备精确开口、边框和安装结构的显示器。切割尺寸、亮度、触摸、界面、驱动板和机械集成都由一个项目团队处理。
您的设计所需的任何尺寸。 我们根据面板的实际电路布局审查了每个要求的尺寸。如果可以做到，我们会告诉你如何做到，并用标记的切割线图。如果不能，我们会提前告诉您，并在您购买样品之前提出最接近的替代方案。
1.为什么显示自定义尺寸？
标准TFT尺寸（16:9、4:3）是为消费类设备而设计的，不适用于货架边缘、自动售货机面板、电梯门或控制柜。围绕它们进行设计通常意味着：
| 标准屏幕有问题 | 定制尺寸的显示器能给你什么 |
|---|---|
| 边框后面的屏幕面积浪费 | 活动区域与可见开口相匹配 |
| 外壳重新设计或额外工具 | 显示器已适应您现有的机柜 |
| 在错误的宽高比上使用笨拙的UI | 为条形/条形/方形格式设计的内容布局 |
| 上市时间更长 | 先进行可行性审查，然后进行抽样 |
| 亮度或耐用性妥协 | 为您的真实环境指定的面板 |
2.我们可以定制什么
| 类别 | 选项 |
|---|---|
| 尺寸 / 形状 | 定长切割条、非标准矩形、窄边框；可行轴上的直线切割 |
| 决议 / 宽高比 | 标准条形图格式（约5:1至32:1‡）或项目特定比率 |
| 亮度 | 室内、半室外和高环境光安装为250至1000+cd/m² |
| 触摸 | 投射电容式（PCAP），带定制盖板玻璃、手套/湿触调谐、印刷油墨和徽标 |
| 光学 | 光学粘合、防眩光、防反射、防指纹、可应要求提供隐私膜 |
| 接口 | LVDS、eDP、MIPI DSI、RGB、HDMI通过驱动板；定制FPC/电缆长度和连接器 |
| 电子学 | 根据要求提供驱动板、控制器PCBA、电源板、嵌入式Linux/Android控制板 |
| 环境的 | 标准0至+50°C‡，工业和宽温度等级‡，湿度和振动选项 |
| 机械的 | 挡板、支架、外壳、安装孔、垫片、前面板组件 |
| 包装与；标注 | 自有标签、定制纸箱、ESD安全托盘、条形码/序列可追溯性 |
3.OEM与ODM——选择你的参与程度
| 原始设备制造商 | 原始设计制造商 | |
|---|---|---|
| 您提供 | 完整的规范和图纸 | 应用需求和目标用例 |
| 我们提供 | 根据您的品牌，按照您的规格进行制造 | 概念、工程、设计、原型和制造 |
| 最适合 | 拥有明确硬件和自己工程师的团队 | 需要展示合作伙伴而不仅仅是供应商的团队 |
| 典型范围 | 定尺寸、自有品牌、定制包装 | 全显示子系统：面板+触摸+板+机械 |
| 知识产权 | 你的设计仍然属于你 | 项目协议中定义的所有权；NDA可用 |
大多数客户从OEM风格的切割项目开始，随着产品线的扩展而发展为ODM。
4.自定义尺寸项目的工作原理
| 阶段 | 会发生什么 | 典型时间‡ |
|---|---|---|
| 1.需求评审 | 共享图纸、目标尺寸、环境和体积 | 1至2天 |
| 2.可行性报告 | 面板选择、切割方向、布局检查、方法建议（机械或超快激光）、风险总结 | 3至5个工作日 |
| 3.报价 | 单价、NRE（如有）、最小起订量、交货期 | 1至2天 |
| 4.工程样品 | 带有切割、边缘密封和集成的原型批次（例如20件） | 3至4周 |
| 5.验证 | 光学检查、可靠性测试、客户批准 | 2至4周 |
| 6.试运行 | 小批量生产，以确认产量和工艺稳定性 | 2至3周 |
| 7.批量生产 | 计划交付、100%功能测试、可追溯性 | 采购订单后6至8周‡ |
首先，我们只需要： 机械图纸或目标尺寸、所需公差、界面和触摸需求、操作环境以及估计体积。
5.您可以审计的过程控制
切割TFT-LCD是一个精密的过程。这就是它背后的控制。
切割
每个项目选择的方法：机械划线和断裂或超快激光
典型公差±0.2 mm（机械）/±0.1 mm（激光）‡，根据项目确认
切割线应远离栅极/源极布线、驱动器IC/FPC区域和密封线
边缘质量 / 密封
根据商定的标准对边缘碎裂和微裂纹进行显微镜检查
切割边缘的紫外线和/或热固化重新密封，以防止水分和泄漏‡
边缘遮光，控制漏光和边缘Mura
可靠性验证（按项目选择等级）
高温/低温储存，85°C/85%RH湿热、热冲击、振动、冲击和跌落
NDA下可比项目的报告共享
质量体系
ISO 9001管理生产‡、进料面板检验、过程检查、装运前100%功能测试
序列号可追溯性和每批保留的样品
6.我们的定制显示器在欧洲和欧洲的使用地点；北美洲
零售 / 杂货
货架边缘信息条、缆车端部显示、冷藏箱数字价格和促销栏。面板经过修剪，以匹配不同商店格式的货架高度，因此单个设计可以在数百个地点推广。
自动售货机、售货亭 / 自助服务
顶部安装的吸引横幅、状态和支付条，以及用于智能售货机、包裹储物柜、电动汽车充电站和售票机的窄面板显示器。
运输 / 电梯
公共汽车、有轨电车和火车、电梯门和大厅寻路带的乘客信息自动收报机。高环境光站和停车场的高亮度选项。
工业自动化与；人机界面
机器状态栏、生产线仪表板和控制柜面板，其中机柜切口固定，空间狭小。
游戏&；娱乐
大奖横幅、老虎机机顶盒和街机帐篷显示器需要长而连续的格式和引人注目的亮度。
智能建筑与；家
恒温器、对讲机、门禁和能源监控面板需要非标准形状来匹配室内设计。
其他
健身器材、专业音频和广播控制台、医疗和实验室设备控制条 （特定应用的监管批准仍然是最终产品制造商的责任）.
7.合规与；西方市场文件
| 区域 | 支持 |
|---|---|
| RoHS/REACH | 面板和驱动板的符合性声明 |
| CE/FCC | 可根据需要提供驱动板套件和成品组件‡ |
| 安全 | 支持客户端UL/IEC/EN 62368-1认证‡ |
| 冲突矿物/无卤素 | 应要求作出声明 |
| 文档 | 数据表、2D/3D图纸、接口规范、检验标准、包装规范、可靠性报告、COC |
| 物流 | EXW/FOB/CIF/DDP、欧盟和美国运输经验、HS编码和商业发票支持 |
| 保密性 | 图纸共享前的保密协议；图纸永远不会被其他客户重复使用 |
| 长期供应 | 生命周期规划、最后一次购买通知、关键部件的二次采购策略 |
8.为什么工程师和买家与我们合作
可行性第一。 我们在削减之前进行评估，如果请求不可行，我们会明确地告诉你。
一个负责任的合作伙伴。 面板、触控、电路板、机械和包装由一名项目经理管理。
快速的工程响应。 工程师通常在24小时内回答技术问题。
透明的过程。 切割方法、密封、检验和测试数据记录在案并可共享。
与你同行。 从20件原型到批量生产，批次之间质量稳定。
供应链清晰度。 明确的交付周期、缓冲库存选项和生命周期沟通。
9.常见问题
你真的能剪成任何尺寸吗？我们可以切割到面板布局允许的几乎任何尺寸。通常可以在远离驱动器IC/FPC和扇出布线的一侧沿一个轴进行切割。每个请求都会经过可行性审查，如果您的维度在给定的小组中无法实现，我们将提出替代方案。
在可行性研究之前，我需要对NRE做出承诺吗？否。可行性审查免费提交图纸。NRE（如有）在事后报价，可以免除或部分退还数量承诺‡。
你打算生产的最小数量是多少？原型批次从大约20件开始。生产最小起订量取决于面板和工艺，对于定制切割项目，通常为100至500件‡。
你能处理触摸、盖板玻璃和驾驶板吗？对。我们提供集成套件，包括PCAP触摸、带印刷的盖玻片、光学粘合和LVDS/eDP/HDMI驱动板。
你如何保护我们的设计？根据保密协议，对图纸的访问受到限制。定制工具和设计的所有权在项目协议中定义。
长期可用性如何？我们为OEM项目规划供应链，包括面板生命周期跟踪和EOL变更的提前通知。
10.启动自定义尺寸项目
请将您的图纸或目标尺寸发送给我们，我们将返回可行性报告。
请包括：
[]目标尺寸和公差（首选二维图纸）
[]应用和操作环境
[]分辨率、界面、触摸和亮度需求
[]可靠性等级（消费者/工业/宽温）
[]原型数量和预计年产量
[]您所在市场所需的认证
[]目标发布日期和交付目的地
工程与；销售联系人📧 [您的销售电子邮件]🌐 https://www.hitulcd.com
我们会在24小时内回复所有工程咨询。
标有‡的值是典型的参考值，可能因面板和项目而异。最终规格在客户特定的数据表和批准的样品中得到确认。

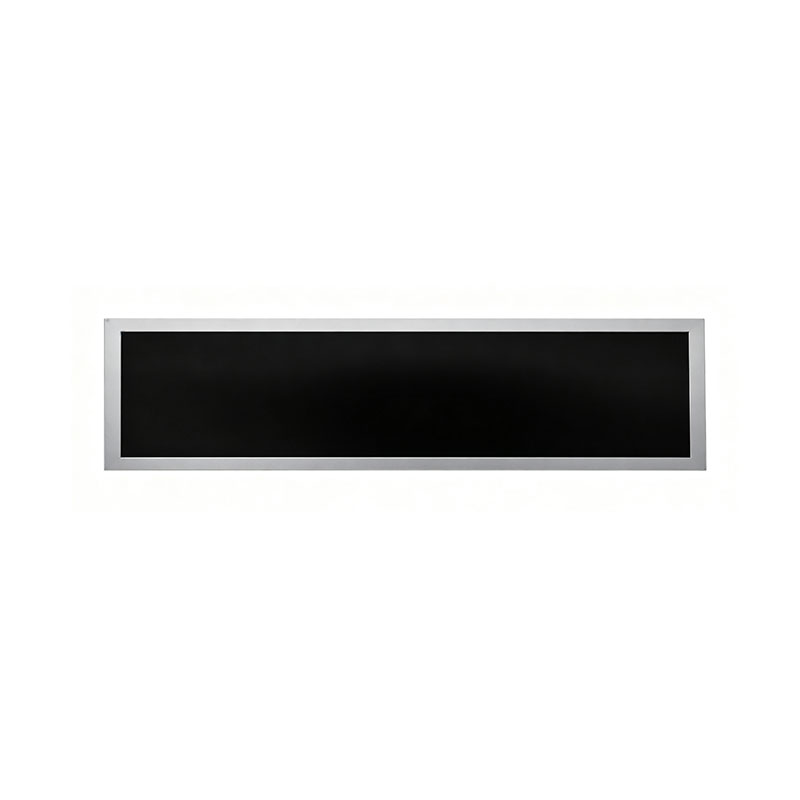

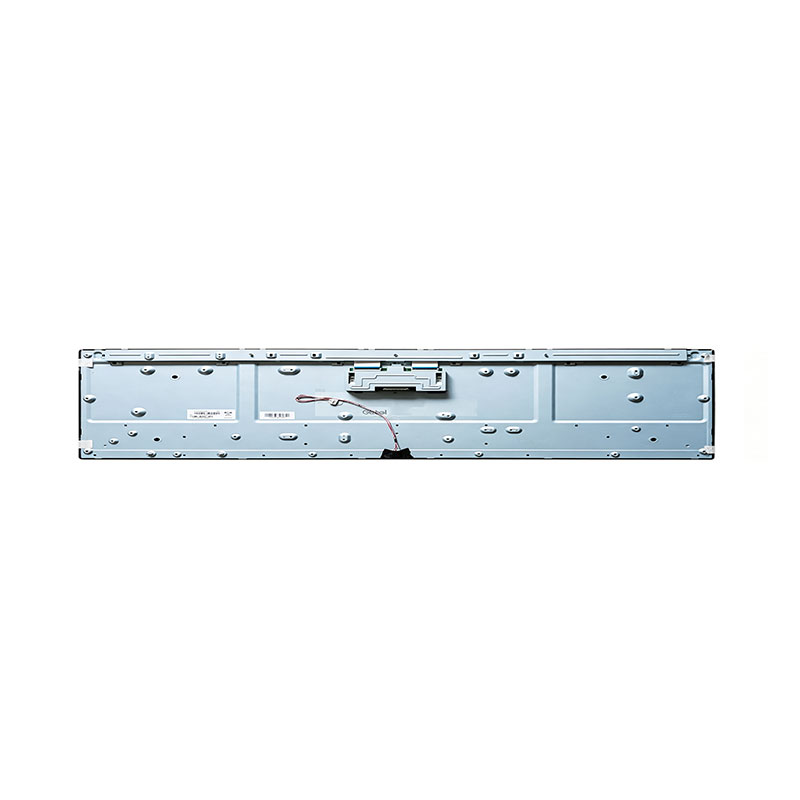

18.8" 长条（条形）TFT LCD模块——可定制OEM/ODM集成
适用于空间受限设备的超宽条形TFT-LCD。标准版本可用于快速采样；对于标准尺寸不适合的项目，可以选择按尺寸切割（自定义长度）选项。
它是为谁准备的： 硬件工程师、采购经理和项目负责人设计货架边缘显示器、自动售货机和售货亭面板、电梯和交通信息条、工业控制面板和游戏/商业终端。
1.产品概述
18.8" 长条TFT LCD模块是一种具有极端宽高比（约5:1）的条形显示器，专为标准16:9或4:3屏幕浪费空间或无法适应机械开口的产品而设计。LCD玻璃、背光和驱动器电子设备是专门为细长的形状因子而设计的，从边缘到边缘提供均匀的亮度。
除了标准模块，我们还支持 基于项目的定制：长度微调（可切割系列）、高亮度、电容式触摸、光学键合、宽温度操作和接口/驱动板适配，因此您可以将显示器与外壳相匹配，而无需在显示器周围重新设计外壳。
主要优势
适用于标准屏幕无法覆盖的地方 --窄边框、货架边缘、门板、封檐板
边缘到边缘亮度均匀 --专用背光，而非精简的标准面板
以工程为导向的定制 --在任何加工或切割承诺之前进行可行性审查
工业级选项 --高亮度、宽温度、24/7占空比运行
完整的文档支持 --数据表、2D/3D图纸、样品报告、RoHS/REACH声明
2.关键规格
标记的值 ‡ 是典型/行业标准参考值。最终值在客户特定的数据表和批准样本中得到确认。
| 参数 | 规格 |
|---|---|
| 显示类型 | a-Si TFT-LCD，透射式，IPS/ADS宽视角‡ |
| 对角线尺寸 | 18.8" （约477毫米） |
| 宽高比 | 约5.3:1‡ |
| 分辨率 | 1920×360‡（可应要求提供其他分辨率） |
| 有效区域 | 约469×88毫米‡ |
| 色深 | 16.7M色（8位RGB）‡ |
| 亮度 | 典型值为500 cd/m²‡（可根据要求提供高达1000 cd/m²的高亮度） |
| 对比度 | 1000:1典型‡ |
| 视角 | 80/80/80/80（长/宽/宽）典型‡ |
| 背光 | LED，边缘照明/条形；寿命≥50000小时‡ |
| 接口 | LVDS‡（根据要求通过驱动板提供HDMI/eDP） |
| 触摸选项 | 无/投射电容（PCAP） |
| 曲面选项 | 防眩光、防反射、光学粘合、盖玻片 |
| 工作温度。 | 0~+50°C标准‡；–20~+70°C宽温选项‡ |
| 储存温度。 | –30 ~+80°C‡ |
| 使用寿命 | 支持24/7工作周期 |
| 合规 | RoHS、REACH；CE/FCC用于驱动板套件 |
3.自定义选项
| 选项 | 我们能做什么 |
|---|---|
| 按尺寸切割（长度修剪） | 将一个轴修剪成非标准尺寸，以适应定制外壳——须经可行性审查（见第4节） |
| 亮度 | 标准500 cd/m²，高亮度，适用于阳光可读/运输环境 |
| 触摸 | PCAP触摸定制盖板玻璃，印刷和油墨颜色 |
| 光学贴合 | 无气隙粘合，提高对比度、抗冷凝性和抗冲击性 |
| 接口/驱动板 | LVDS、HDMI、eDP、定制PCBA、连接器和FPC/电缆长度适配 |
| 温度等级 | 消费者、工业和宽温版本 |
| 机械的 | 挡板、支架、安装孔和外壳适配 |
4.定制切割——技术可行性 / 过程控制
对于需要非标准长度的客户，我们会根据确切的面板结构审查每个项目 在……之前 承诺提供样品。以下是我们如何评估和控制该过程。
4.1切割方法
| 方法 | 典型用法 | 注意事项 |
|---|---|---|
| 机械划线和断裂（切割轮） | 直线削减、成本敏感的批量项目 | 成本更低；必须通过工艺参数和切割后检查来控制边缘碎裂和微裂纹 |
| 超快（皮秒/飞秒）激光器 | 公差小，电路余量小，边缘质量要求高 | 边缘质量更高，微裂纹风险更低；工艺成本较高 |
方法是 按项目推荐 根据您所需的容差、与阵列电路的距离和体积。我们同意可行性报告中的推理。
典型切割公差： ±0.2 mm（机械）/±0.1 mm（激光）‡——可行性审查确认的最终公差。
4.2电路布线 / 避免布局
切割仅在满足以下条件的面板轴上可行 不 干扰栅极/源极扇出布线、驱动器IC/FPC接合区域或有源TFT阵列。切割线还必须与密封（密封剂）线和外围电路保持足够的安全裕度。
为确认可行性，请提供：
目标尺寸和公差（机械图、2D DXF/DWG或PDF）
所需的活动区域大小和允许的边框/边框宽度
首选切割方向和驱动器/FPC侧
任何关键的禁止或安装限制
目标容量和应用环境
然后我们将其与专家组的 单元绘图/布局数据 并返回a 标有切割线图的可行性报告 （通常在3-5个工作日内‡）。
4.3边缘质量标准
| 项目 | 控制 |
|---|---|
| 边缘平整度/碎裂 | 在显微镜下检查；没有芯片延伸到密封件或有效区域 |
| 微裂纹 | 裂缝仅限于边缘规定深度；100%目视检查+放大取样 |
| 边缘处理 | 可选的边缘研磨/倒角，以减轻应力并提高操作安全性 |
| 清洁 | 切入受控环境；切割后的颗粒和残留物清理 |
具体的验收标准（如最大芯片尺寸、裂纹长度）在客户批准的文件中达成一致 检验标准 在样品发布之前。
5.密封性、可靠性和可靠性；光学性能
5.1边缘密封（防泄漏/防潮）
切割后，重新密封暴露的单元边缘，以保护液晶和偏振器界面免受水分进入和泄漏。
流程： 沿切割边缘精确分配UV固化和/或热固化密封剂，然后进行受控固化‡
新闻报道： 全边缘覆盖，包括偏振器边缘和玻璃对玻璃界面
验证： 对样品批次进行目视检查、泄漏/污渍检查和可靠性测试
5.2可靠性测试
切割和密封模块根据客户的目标等级进行验证。典型测试计划（每个项目可选择等级）：
| 测试 | 典型条件‡ | 工业/宽温度等级‡ |
|---|---|---|
| 高温储存 | +80°C，240小时 | +85°C，500小时 |
| 低温储存 | -30°C，240小时 | -40°C，500小时 |
| 高温/高湿（85/85） | +60°C/90%相对湿度，240小时 | +85°C/85%相对湿度，500小时 |
| 热冲击 | –30 ↔ +80°C，100次循环 | –40 ↔ +85°C，100-200次循环 |
| 振动 | 根据IEC 60068-2-6（正弦） | 根据项目要求 |
| 机械冲击/跌落 | 根据ISTA进行包装跌落测试；根据项目规范的单位级冲击 | 根据项目要求 |
测试数据： 可比切割项目的可靠性报告可以在保密协议下共享。请告诉我们您的目标等级（消费者/工业），我们将提出匹配的测试计划和参考数据。
5.3切割后的光学性能
每个定制项目都会评估边缘区域的光学质量——漏光、色偏和边缘Mura：
背光匹配： 背光长度与切割的LCD相匹配，以避免边缘热点或暗带
漏光控制： 切割边缘的遮光带/边框设计
检查： 标准条件下的全白、全黑和灰度图案，边缘Mura根据签字的超限样品进行判断
光学粘合（可选）： 有助于减少边缘反射，提高感知均匀性
6.成本、收益 / 前置时间
下图是典型的规划参考。确定的报价取决于面板、切割尺寸、方法和数量。
| 项目 | 典型参考‡ |
|---|---|
| 可行性评审 | 免费提交图纸 |
| NRE（工具、夹具、工艺开发） | 基于项目；可行性审查后引用。免除或部分退还超出约定数量的承诺 |
| 样机数量 | 20件标准样品批 |
| 样品交期 | 图纸和样品批准后约3-4周‡ |
| 批量生产交付周期 | 采购订单和批准样品后约6-8周‡ |
| 预期批量生产产量（切割工艺） | 直线切割目标≥95%‡；试运行后确认 |
| 最低起订量 | 标准模块：低最小起订量/样品友好。定制切割项目：通常为100-500件‡ |
| 付款条件 | T/T；协议信用证 |
| 国际贸易术语 | EXW/FOB/CIF/DDP协议 |
7.应用
零售： 货架边缘价格显示、吊篮条、冷藏箱数字标签
自动售货 / 售货亭： 顶部安装的吸引屏幕、状态条、支付终端横幅
交通： 公共汽车/火车乘客信息收报机、电梯门和大厅仪表板显示器
工业： 机器状态条、生产线仪表板、设备控制面板
游戏&；娱乐： 大奖横幅、老虎机机顶盒、街机游戏柜
数字标牌： 狭窄的建筑凹处、寻路带
8.质量、合规 / 支持
质量体系： ISO 9001管理生产和装运前100%的功能测试‡
环境合规性： RoHS和REACH声明可应要求提供
文档： 数据表、2D/3D图纸、接口规范、检验标准、包装规范
长期供应： OEM项目的生命周期和EOL通知计划
担保： 12个月标准‡（批量项目可延长期限）
包装： ESD安全、防震的出口纸箱
9.常见问题
Q1.我能拿到标准18.8英寸吗；在提交自定义剪切之前，先执行模块？对。我们建议先评估标准模块。当标准尺寸不适合您的外壳时，会对定制切割进行审查。
Q2.你能双向切入吗？通常只有一个轴是可行的，因为另一侧容纳驱动器IC/FPC和扇出布线。可行性取决于确切的面板布局。
Q3.切割会影响保修和可靠性吗？切割模块通过项目特定的可靠性计划进行鉴定。定制切割产品的保修条款在项目协议中定义。
Q4.你能提供驱动板和触摸屏吗？对。我们可以提供LVDS/HDMI/eDP驱动板、PCAP触摸和盖玻片作为集成套件。
Q5.你们提供样品吗？对。标准样品快速发货；定制切割样品遵循第6节中的交付周期。
Q6.我需要发送哪些文件才能开始？请参阅下面的RFQ清单。
10.请求报价/可行性审查
为了帮助我们快速准确地做出回应，请发送：
[]目标尺寸/切割尺寸和公差（首选图纸）
[]分辨率、界面和触摸要求
[]亮度和工作温度范围
[]应用和环境（室内/室外/车辆）
[]目标数量——原型和年产量
[]目标可靠性等级（消费者/工业）
[]所需证书
[]目标交货日期和目的地
联系我们的工程团队：📧 电子邮件： [您的销售电子邮件]🌐 网站： https://www.hitulcd.com
我们会在24小时内回复所有工程咨询。
规格如有更改，恕不另行通知。标有‡的值是典型参考值；请索取最新的数据表以确认参数。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
