由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT189HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 剪切拉伸条形面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 18.9" 切割拉伸杆模块 | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×270，宽高比7.11:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 476.064（宽）×66.9465（高）毫米 | ||
| 外形尺寸 | 508.5（宽）×98.2（高）毫米 | ||
| 最大厚度 | 18毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 500cd/m² （可定制：300~1000 cd/m²） | ||
| 透射对比度 | 3000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM定制切割TFT LCD解决方案
任何尺寸。任何纵横比。从切割到完成显示模块的一个合作伙伴。
你的产品定义了空间。我们制作了适合它的显示器；货架边缘条为50" +超宽标牌栏，我们采用经过验证的TFT面板，将其切割成您的确切格式，然后将其密封、背光、驱动、粘合并测试为可随时集成的模块。
可实现的尺寸取决于基板的内部布局（驱动器/布线区域）。每个项目都从免费的可行性审查开始，所以你在提交之前就知道什么是可能的。
为什么标准面板不足
产品设计师和工程师不断遇到同样的问题：
外壳、仪表板、货架轨道或控制台 狭长，没有目录面板与之匹配。
在较小的16:9面板上妥协会浪费可见区域，看起来也不平衡。
一个新的面板工厂项目需要 非常高的产量、较长的交付周期和繁重的NRE，这是大多数项目无法证明的。
分别管理切割供应商、背光供应商、驱动板供应商和粘合供应商会造成质量差距和责任转移。
我们的答案是：定制切割显示器作为一个集成的单一来源解决方案交付。
我们的服务
OEM：根据您的规格制造
您提供图纸和要求。我们完全按照他们的要求生产。
自定义轮廓、活动区域、纵横比和分辨率
您的接口、连接器位置和FPC方向
您的亮度、温度和可靠性目标
您的标签、包装和条形码/可追溯性格式
保密（NDA）和保护您的设计数据
ODM：我们与您共同设计
您描述了应用程序。我们的工程师推荐并开发解决方案。
基板选择和切割可行性分析
为新格式重新设计背光、光导和遮光
驱动/控制器板设计（LVDS、eDP、MIPI、HDMI、USB）
机械设计支持：表圈、支架、垫片、散热路径
触摸、光学粘合和盖板玻璃集成
为您的SoC或播放器提供固件、EDID和时序支持
全交钥匙集成
切割→ 边缘打磨→ 边缘密封→ 背光→ 驱动板→ 触摸/粘合→ 老化测试→ 包装。 一个供应商，一个质量体系，一个联络点。
我们可以定制什么
| 类别 | 选项 |
|---|---|
| 尺寸和形状 | 自定义对角线、宽度×高度、条形格式，如16:3、21:9、32:9及以上；激光切割的角半径和非矩形轮廓 |
| 分辨率 | 映射到剪切格式和控制器 |
| 面板技术 | TFT IPS/ADS宽视角（标准）；TN或VA可应要求提供 |
| 亮度 | 标准（350–500 cd/m²）到阳光下可读的高亮度（1000 cd/m²及以上） |
| 接口 | LVDS、eDP、MIPI-DSI、RGB、HDMI或USB驱动板 |
| 触摸 | 投射电容（PCAP）、多点触控、手套/湿触调谐 |
| 覆盖玻璃和表面 | AG/AR/AF、化学强化玻璃、印刷边框、徽标 |
| 键合 | 气隙、OCA或OCR光学粘合 |
| 温度等级 | 标准、宽温度、冷启动选项 |
| 机械的 | FPC长度、PCB形状、安装孔、框架、外壳 |
| 包装 | ESD托盘、定制纸箱、自有标签、序列化 |
我们的客户使用定制切割显示器的地方
| 工业 | 典型应用 | 为什么剪屏有效 |
|---|---|---|
| 零售 | 货架边缘标签、价格和促销条、冰箱门显示器 | 窄轨格式，全天候运行，店内照明亮度高 |
| 数字标牌 | 天花板、墙壁和窗户栏显示器、公交线路信息条 | 超宽内容、连续运行、自定义长度 |
| 汽车和交通 | 公共汽车/铁路乘客信息、车载全景显示器、仪表盘和信息娱乐 | 宽温度、抗振、非标准仪表板格式 |
| 工业人机界面 | 机器控制面板、PLC操作员界面、测试台 | 适合面板开孔，阳光可读，在恶劣环境中可靠 |
| 医疗和仪器 | 诊断设备、患者监护仪、实验室设备 | 紧凑、清晰、颜色稳定、产品生命周期长 |
| 游戏和娱乐 | Marquee显示器、街机和老虎机柜顶部 | 宽阔、醒目的格式，高亮度的颜色 |
| 智能家居与物联网 | 控制面板、电梯显示器、智能电器 | 细长条形，低功耗，易于集成 |
| 音频和专业设备 | 调音台、放大器、乐器 | 适合高度有限的前面板 |
我们的过程：从创意到批量生产
| 步骤 | 会发生什么 | 典型定时† |
|---|---|---|
| 1. 需求评审 | 您发送图纸或描述应用程序 | 第1天 |
| 2. 可行性报告 | 基板匹配、切割线覆盖、边框和布线检查 | 3-5个工作日 |
| 3. 报价和NRE | 单价、工具和NRE、项目计划 | 报告后1-2天 |
| 4. 设计冻结 | 图纸、规范和样品批准 | 1周 |
| 5. 工程样品 | 20件，附检验和测试报告 | 3-5周 |
| 6. 客户验证 | 您的适合性、功能和环境测试 | 客户计划 |
| 7. 中试和批量生产 | 稳定流程、批次报告、缓冲库存计划 | 4-8周 |
| 8. 长期支持 | 变更通知（PCN）、RMA、工程支持 | 进行中 |
†典型值。实际进度在项目计划中确定。
为什么与我们合作
工程深度：切割、密封、背光和驱动器设计在一个屋檐下。
过程控制：自动点胶、在线AOI和100%电光测试。
可靠性验证：环境测试，包括高温/高湿度、热冲击、振动、跌落和ESD，遵循IEC 60068系列方法。
灵活的卷：从原型数量到批量生产，试点项目的最低起订量选项较低。
供应安全：基板缓冲库存和正式变更控制。
透明的沟通：专门的项目工程师，在开发过程中每周更新进度。
合规：符合RoHS 2.0和REACH标准，可根据要求在驱动板上提供CE/FCC支持。
常见问题
你能把面板剪成任何尺寸吗？我们可以提供非常广泛的尺寸和纵横比。最终的限制由基板的内部路线和驱动器区域设定，这就是为什么我们首先进行免费的可行性审查。如果一个面板不允许您的格式，我们会寻找另一个基础面板或提出附近的解决方案。
最小订购量是多少？最小起订量取决于项目。原型和试生产数量可用，批量生产通常从几百件开始。请与我们联系，告知您的预测。
你签署保密协议了吗？对。我们在收到您的图纸之前签署保密协议，并对所有设计数据保密。
谁拥有这个设计？对于OEM项目，您的图纸和规格仍然是您的财产。对于ODM项目，合同中约定了所有权和排他性条款。
您还可以提供驱动板、触摸屏和外壳吗？对。我们可以提供完整的显示部件，也可以只提供您需要的零件。
你如何确保切割边缘是可靠的？对每个面板进行边缘研磨、受控二次密封、遮光和全面检查，并根据既定的可靠性计划对模块进行验证。
你们提供样品吗？对。工程样品（通常为20件）在图纸批准和NRE确认后生产。
启动自定义显示项目
告诉我们您的空间、应用程序和目标容量。我们会带着可行性报告和报价回来。
请发送：
外形图（DXF、DWG、STEP或PDF）或目标尺寸
分辨率和界面
亮度和工作温度要求
预计年产量和目标价格
所需证书

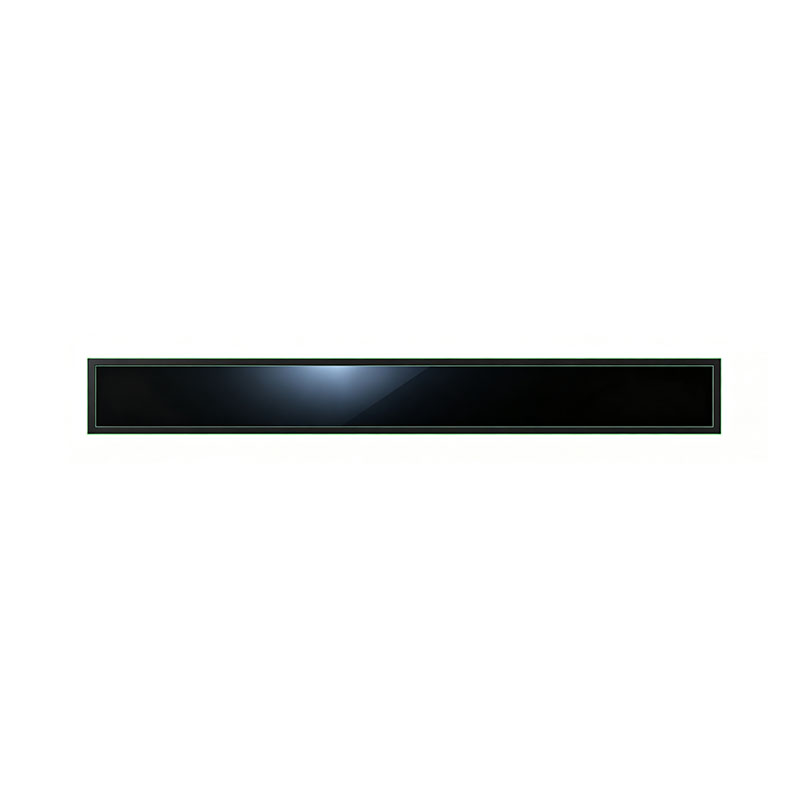

18.9" 自定义宽高比条形TFT LCD模块
定制切割TFT LCD，适用于超宽、空间受限的OEM设计。经过工程设计、密封和验证，具有工业级可靠性。
应用领域：零售货架边缘显示器、数字标牌、汽车 / 交通信息·工业人机界面·医疗；仪表板·游戏帐篷 / 信息亭
1.产品概述
标准的16:9和4:3面板很少适合您的产品实际需要的外壳。我们的18.9" 拉伸条TFT LCD模块是通过将大规模生产的成熟TFT单元精确切割到您的目标纵横比，然后重新密封、重新粘合和重新测试它作为一个完整的模块来生产的。您可以获得条形格式的全彩高分辨率显示器，而无需新面板制造项目的成本和交付周期。
为什么工程师和采购团队选择它
适用于标准面板无法安装的地方：18.9" 范围内的自定义宽/高比（例如16:3、21:9、32:9和其他条形格式）；对角线类。
经过验证的基板：基于成熟、批量生产的TFT电池，因此图像质量和供应稳定。
NRE低于全定制面板：没有新的口罩套装，没有新的晶圆厂资格。
完整模块交付：来自单一供应商的切割、边缘密封、背光自适应、驱动器/控制器板和可选的触摸或盖板玻璃。
有文件记录的过程控制：进料检验、过程AOI、最终电光和可靠性测试。
2.关键规格
标有†的值是该产品类别的典型数字。最终值在批准的客户数据表上针对您的特定纵横比和基板进行确认。
| 参数 | 规格 |
|---|---|
| 屏幕尺寸 | 18.9" 对角线（自定义条形图格式） |
| 宽高比 | 自定义（例如16:3/21:9/32:9），根据项目定义 |
| 分辨率 | 定制，匹配切割格式（例如1920×550类）† |
| 面板类型 | TFT-LCD、a-Si |
| 显示模式 | IPS或ADS（宽视角），通常为黑色† |
| 视角（L/R/U/D） | 85° / 85° / 85° / 85° (typ.)† |
| 亮度 | 500 cd/m²标准（典型值）；1000 cd/m²高亮度选项† |
| 对比度 | 1000:1 (typ.)† |
| 色深 | 16.7M色（8位）† |
| 背光 | LED边灯或直灯，定制灯条；寿命≥50000小时† |
| 输入接口 | LVDS（1/2 ch）或eDP；HDMI/USB/驱动板可选† |
| 供电电压 | 3.3V逻辑（典型）；LED驱动器12 V DC或24 V DC† |
| 工作温度 | -20°C至+70°C（标准）；-30°C至+80°C（宽温度选项）† |
| 储存温度 | -30°C至+80°C† |
| 表面处理 | 防眩光（AG）标准；AR/AF/光学粘合可选 |
| 触摸（可选） | 投射电容（PCAP），USB/I2C |
| 合规 | RoHS 2.0、REACH；应要求在驱动板上安装CE/FCC |
3.工程问答；A： 切割、可靠性和商业条款
以下问题是我们客户的工程、质量和采购团队在发布定制切割TFT项目之前最常问的问题。
3.1工艺可行性和切割方法
你推荐哪种切割方法？根据玻璃厚度、切割几何形状和所需的公差，为每个项目选择该方法。
| 方法 | 最适合 | 典型公差† | 备注 |
|---|---|---|---|
| 机械划线和断裂（金刚石砂轮） | 直接削减，对成本敏感的产量 | ±0.2毫米 | 成熟，高通量；需要边缘研磨 |
| 超快激光切割（皮秒/飞秒） | 精密公差、薄玻璃、不规则或角半径轮廓 | ±0.1毫米 | 低碎裂和微裂纹密度；单位工艺成本较高 |
对于大多数直切棒材格式，机械切割后进行刃磨是最具成本效益的。当保留的边界非常窄或轮廓不是矩形时，我们建议使用激光切割。
切割线会干扰栅极/源极布线或TFT阵列吗？在切割任何玻璃之前，都要检查这一点。切割线必须位于有源区之外以及栅极/源极扇出和驱动器IC接合区域之外。哪些边缘可以切割取决于面板的内部布局：
切割边缘通常是可行的 不 承载驱动器IC/FPC（通常是非驱动器长边和短边）。
不允许切割阵列区域或进入密封线（密封剂）区域。
如果目标比率需要交叉布线，我们建议使用替代基板或重新映射的分辨率。
我们需要你做什么来进行可行性审查？
目标轮廓图（DXF/DWG/STEP/PDF），包括边框和外壳约束
所需有效面积（mm）和分辨率/纵横比
首选基板型号，或应用亮度/温度要求
接口、连接器位置和FPC方向
目标年产量和所需认证
作为回报，我们提供了一份切割可行性报告，其中包含阵列布局覆盖、拟议的切割线和剩余的边界尺寸。
切割后的边缘质量标准是什么？
| 项目 | 典型控制标准† |
|---|---|
| 边缘碎裂（宽度） | ≤0.1mm（进行边缘研磨） |
| 边缘碎裂（深度） | ≤1/3玻璃厚度 |
| 微裂纹控制 | 放大100%边缘检查；无裂纹向密封线扩展 |
| 边缘处理 | CNC或车轮倒角C0.1–0.2 mm，以减轻应力并提高操作安全性 |
| 尺寸公差 | ±0.2毫米（机械）/±0.1毫米（激光） |
3.2密封性和可靠性
切割边缘如何密封以防止水分和液晶泄漏？切割暴露了电池间隙，因此对每个面板都应用了受控的二次密封过程：
边缘清洁 以去除玻璃颗粒和液晶残留物。
主边缘密封 采用低透湿性的紫外线固化环氧树脂/丙烯酸粘合剂，由自动视觉引导分配器分配。
UV固化+热后固化 以达到完全交联。
二次保护 （可选）：额外的防潮涂层或用于恶劣环境构建的边框/框架垫片。
泄漏和密封检查 在背光组件之前。
切割模块可以通过哪些可靠性测试？切割模块根据与基础模块相同的测试计划进行验证。我们的标准计划遵循IEC 60068-2系列方法和客户特定标准：
| 测试 | 状况† | 持续时间/周期 |
|---|---|---|
| 高温储存 | +80摄氏度 | 500小时 |
| 低温贮藏 | -30摄氏度 | 500小时 |
| 高温操作 | +70摄氏度 | 500小时 |
| 低温操作 | -20摄氏度 | 500小时 |
| 高温/高湿（“双85”） | +85°C/85%相对湿度，或+60°C/90%相对湿度（标准级） | 500小时 |
| 热冲击 | -30摄氏度⇄ +80 °C，停留30分钟 | 100个循环 |
| 振动（随机） | IEC 60068-2-6/-2-64 | 根据客户资料 |
| 机械冲击 | IEC 60068-2-27 | 根据客户资料 |
| 跌落试验（包装） | ISTA/IEC 60068-2-31 | 根据包装规范 |
| 静电放电 | IEC 61000-4-2，±8 kV接触/±15 kV空气 | 功能通行证 |
合格标准：无泄漏、无密封剥落、无新的Mura、无超出规格的线/点缺陷，电光参数在初始值的±10%以内。 根据NDA的要求，可提供可比切割项目的基准测试数据。
注：+85°C/85%RH测试适用于工业或宽温度水平。消费级模块通常在+60°C/90%RH下合格。
切割边缘会导致漏光、色偏或Mura吗？边缘区域光学缺陷是切割面板的主要外观风险，它们在几个方面得到了控制：
黑矩阵和遮光：切割边缘上的黑色边缘胶带或屏蔽胶，以及重新设计的遮光层，以阻止背光泄漏。
背光重新设计：定制的光导和反射器，LED位置和计数经过调整，可在新格式中实现均匀的亮度。
压力管理：边缘研磨和低应力粘合剂，以避免压力引起的Mura和颜色偏移。
光学验收：黑色、白色、灰色和RGB图案的全面板检查；亮度均匀性通常≥80%（9点）†。
3.3成本、产量和交付周期
NRE和采样交付周期是什么？
| 项目 | 典型范围† |
|---|---|
| NRE（模具、切割程序、背光和夹具设计、可行性报告） | 美元[X，XXX–XX，XXX]，按项目复杂性报价；可记入超过约定数量的生产订单 |
| 可行性审查和报价 | 3-5个工作日 |
| 工程样品（20件） | 图纸和NRE确认后3-5周 |
| 试运行 | 4-6周 |
在大规模生产中，我们应该期望什么产量和最小起订量？
| 项目 | 典型图† |
|---|---|
| 预期批量生产产量（模块级） | 95-98%，工艺稳定后；在第一批中排名较低 |
| 批量生产最小起订量 | 每份订单500-1000件（取决于项目） |
| 标准批量生产交付周期 | 订单和预测后6-8周 |
| 保修 | 制造缺陷12-24个月 |
产量取决于所选的切割方法、剩余边框宽度和格式。在项目开始时就同意基板供应计划（源电池的缓冲库存），以保护终身供应。
4.自定义选项
纵横比和有效面积：由您的轮廓图定义
分辨率/时间：映射到您的控制器或SoC
接口：LVDS、eDP、MIPI-DSI、HDMI驱动板、USB驱动板
亮度：标准至高亮度（1000cd/m²及以上）
触摸并覆盖玻璃：PCAP触摸、光学粘合、AG/AR/AF玻璃、防指纹涂层
温度等级：标准或宽温度
机械的：定制FPC长度和方向、安装支架、边框、PCB布局
包装和标签：ESD托盘、定制纸箱、条形码和可追溯性标签
5.质量、合规性和可追溯性
ISO 9001质量管理体系
符合RoHS 2.0和REACH标准的材料
全批次可追溯性：面板批次→ 切割地块→ 密封批→ 模块序列号
进料质量控制（IQC）、过程控制（IPQC）、最终质量控制（FQC）和出货质量控制（OQC）
除非另有约定，否则应按照AQL 0.65（主要）/1.5（次要）进行检验
根据商定的规范（基于ISO 9241-302/ISO 13406-2 II类）进行外观和像素缺陷验收
6.订购工作流程
发送您的要求：轮廓图、目标分辨率、数量和应用。
可行性报告 3-5个工作日内。
报价和NRE确认，然后画签名。
工程样品（20件） 一份测试报告。
客户验证，包括你自己的环境测试。
试运行和大规模生产，不断有大量报告。
7.请求报价或可行性审查
要获得快速、准确的回复，请分享：
目标尺寸/图纸（DXF、DWG、STEP或PDF）
分辨率和接口要求
亮度和工作温度要求
预计年数量和目标价格
任何要求的认证或环境标准
联系人： [sales@yourdomain.com]·[+86 xxx xxxx xxxx]·[网站查询表]
数据表、3D模型、样品测试报告和NDA模板可应要求提供。
常见问题
现有的标准面板可以切割成任何尺寸吗？没有任何尺寸。切割线必须保持在有效区域、阵列布线和密封线之外，因此可实现的尺寸取决于基板的布局。在承诺之前，可行性报告证实了这一点。
切割会影响长期可靠性吗？当正确完成边缘研磨、二次密封和遮光时，切割模块可以达到与基础模块相同的可靠性目标。我们通过第3.2节中列出的测试来验证这一点。
我应该发送哪些文件以获取报价？DXF/DWG/STEP/PDF格式的轮廓图加上您的分辨率、界面和体积估算就足以开始了。
你们提供触摸和光学粘合吗？对。PCAP触摸和带防眩光或防反射盖玻璃的光学粘合是可选的。
你能支持长期供应吗？对。我们同意在项目开始时制定基础面板缓冲库存计划和变更通知（PCN）流程。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
