由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | QV190FBM-N10C | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 19.1" （21.5" 1/3切割） | 电源输入 | 直流12V-3A |
| 分辨率 | 1920（RGB）×360" 3:1 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 476.64（宽）×89.37（高）毫米 | ||
| 外形尺寸 | 491.5（宽）×109.4（高）×13.3（深）毫米 | ||
| 面板重量 | 780克（型号） | ||
| 表面处理 | 哑光（雾度25%） | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 700 cd/m²（型号） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 响应时间 | 30（典型值）（Tr+Td）毫秒 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 18S4P WLED，30K小时，无驾驶员IC | ||
| 功耗 | 15.3W（型号） | ||
| 信号接口 | 30个引脚，1毫米LVDS（2通道，8位） | ||
| 供电电压 | 5.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||

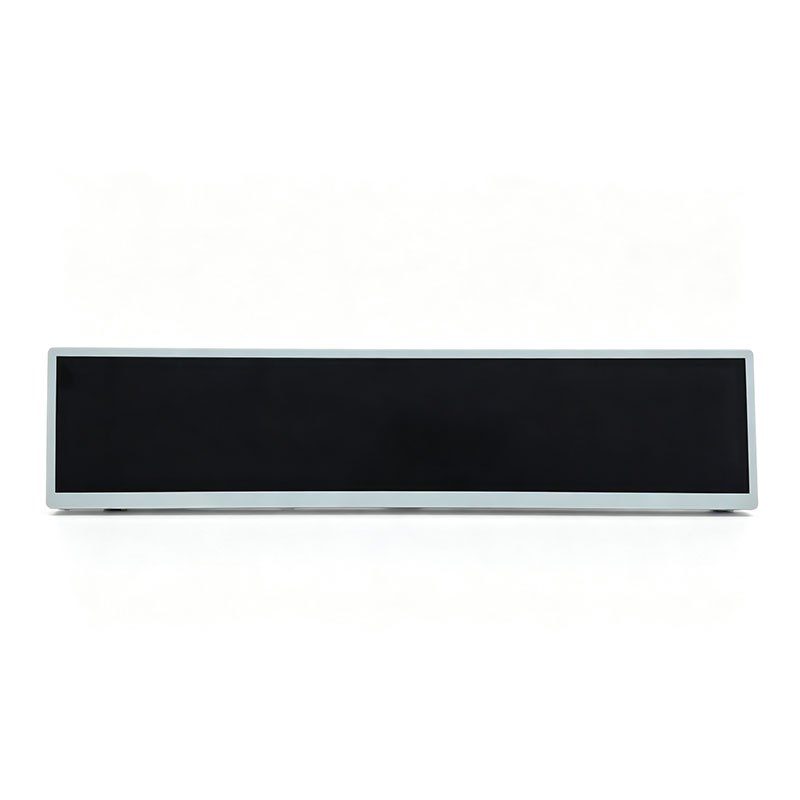

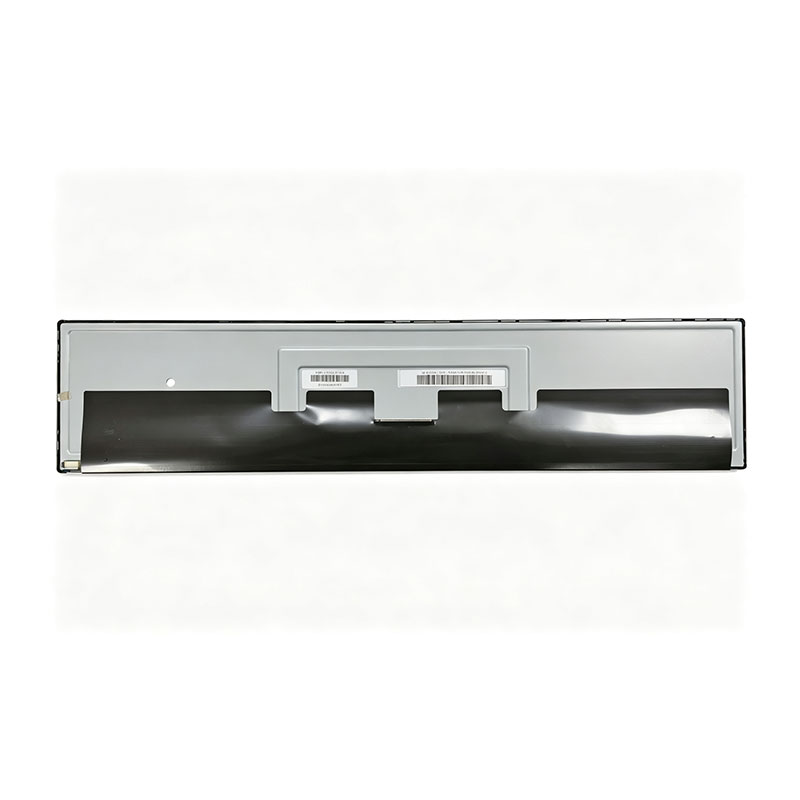

19.1" 长条液晶显示器（QV190FBM-N10C）：一个平台，多种OEM/ODM集成路径
对于为特定机柜采购条形显示器的OEM集成商、项目经理和采购团队
QV190FBM-N10C（19.1" ，由21.5" 基板切割而成，1920×360@3:1700cd/m²）基于我们的可切割条形显示平台构建，该平台采用了与我们相同的面板系列、背光设计和驱动器架构，为零售、运输和工业客户提供了多种成品集成。该模块不是一个单一的固定产品，而是我们的工程团队围绕您的机柜、接口和环境配置的起点。
1.平台内置的集成灵活性
尺寸配合。作为我们可切割面板系列的一部分，有效区域和轮廓可以从21.5" 修剪；源面板与您的目标机柜相匹配——您不仅限于19.1" 的库存；如果你的房子需要稍微不同的宽度或高度，请概述一下。
接口 / 控制板选项。 标准板支持HDMI/VGA输入，带有5键OSD（亮度、颜色、对比度、自动旋转、H/V位置）。对于具有不同信号要求的项目，我们构建了支持HDMI、DP或VGA组合、环境光调光传感器和RS-232/RS-485控制的定制AD/控制板，因此显示器与您现有的控制器通信，而不是相反。
机械与；住房一体化。 我们的机械工程团队根据您的外壳图纸，在加工前确认边框宽度、安装方法（轨道安装、嵌入式/开放式框架、VESA或定制支架）和深度间隙（面板自身的轮廓为13.3mm）。这涵盖了从超薄机柜嵌入到交通枢纽坚固框架的所有内容。
光学 / 耐久性升级。 可选的光学粘合、防眩光或防反射前玻璃以及更高亮度的变体（高达1000+cd/m²）可在同一平台上用于半室外或高环境光安装。
品牌与；包装。 OEM项目提供自有品牌丝网印刷、定制包装和文档品牌，因此成品单位以您的产品标识发货。
2.部署此平台的位置
19.1" 条形图格式位于我们的团队在三种重复项目类型中反复整合的尺寸范围内：
零售楼层 / 货架信息栏安装在超市和药店的独立楼层信息栏或货架轨道上，显示实时定价、促销和寻路。狭窄的3:1纵横比适用于标准缆车货架和落地式橱柜，无需进行结构返工，哑光表面（25%雾度）可减少零售天花板照明下的眩光。
便利店酒吧展示用作便利店连锁店的细长货架边缘或柜台顶部标志，橱柜深度很紧，显示器需要全天候运行而不会降低温度。细长的面板和优化的背光避免了标准面板简单裁剪到一定尺寸时的亮度下降。
巴士 / 过境旅客信息显示集成到公共汽车和公共交通内部，用于路线信息和乘客公告，-20°C至60°C的宽工作范围可处理日常加热/冷却循环，紧凑的深度适合天花板或壁挂式的公共交通外壳。
在这三者中，工程起点都是相同的面板和背光——改变的是每个项目配置的接口板、安装支架和光学处理。
3.我们如何运行OEM/ODM计划
DFM审查 --在报价之前，我们会根据基础平台检查您的机柜图纸、目标接口和环境规范，并标记任何可能影响成本或交付周期的更改。
样品台 --第一篇文章示例允许您在提交工具之前验证适合性、亮度和界面兼容性。
可靠性验证 --生产单位会通过我们的标准环境和工作周期测试程序，并可根据要求提供报告。
认证 --CE、FCC和RoHS合规性是该平台的标准，UL、CCC或EAC可根据地区特定要求提供。
生产规模 --支持从原型运行到批量生产的程序（12000多台/月产能），标准交付周期为2-3周，定制配置的构建周期为4-6周。
持续支持 --12个月的产品保修期，可直接访问工程部门以解决发布后的问题，而不仅仅是销售交接。
下一步
请将您的机柜图纸（或大致尺寸）、目标接口和部署环境（室内/室外、温度范围、所需认证）发送给我们。我们将根据上述哪种集成路径与您的项目最匹配，给出配置建议——亮度、接口板、安装方法。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
定制切割条形液晶显示模块：工程与技术；可靠性概述
适用于OEM集成商、项目经理和采购团队评估切割面板条显示程序
我们的19.1" 拉伸条形模块（QV190FBM-N10C，从21.5" 标准面板切割而成，1920×360@3:1）是我们基于切割的条形显示能力的代表性示例——以下相同的过程和控制适用于其他自定义切割宽度和源面板尺寸。此页面旨在回答我们的工程团队在买家承诺切割计划之前最常被问到的问题。
1.切割工艺 / 设计可行性
切割方法。 对于大多数拉伸杆转换，我们使用机械轮切割，这是经过验证的、经济高效的，适用于具有标准公差要求（典型为±0.3mm）的直线切割。对于更严格的公差、更薄的玻璃或靠近有源电路的切割线，我们切换到超快激光切割，这可以产生更清洁的边缘和更低的机械应力，并降低微裂纹的风险。该方法是根据您的目标尺寸、公差等级和玻璃厚度为每个项目选择的——我们在设计审查期间确认这一点，而不是对每个请求应用一个默认流程。
电路间隙审查。 在任何切割获得批准之前，我们的工程团队会将您要求的切割线与源极面板的栅极/源极迹线布局和TFT阵列边界进行对比，以确认没有干扰。为了快速运行此检查，我们通常会要求：
源面板型号或数据表（或面板本身，如果是非标准的）
目标轮廓尺寸和相对于活动区域的预期切割线位置
影响切割位置的任何机械约束（挡板、安装、连接器位置）
这使我们能够在工具开始之前，而不是之后，确认可行性，并标记任何信号完整性或活动区域的风险。
边缘质量标准。 在零件移动到密封之前，在放大镜下根据规定的平整度和微裂纹标准检查切割后的边缘。在此阶段，在组装之前，不符合规格的面板将被拒收。
2.可靠性 / 边缘密封
密封工艺。 每个切割边缘都经过二次紫外线固化分配过程，以重新密封面板，防止液晶泄漏和切割线处的水分进入。这是我们切割工作流程中的标准步骤，而不是可选的附加组件。
可靠性测试。 切割和密封模块在我们为标准产品运行的相同环境程序中进行验证，根据您的应用调整为消费者或工业级要求：
85°C/85%RH（双85）湿热试验
高低温循环和热冲击
结构跌落测试
在评估阶段，可根据要求提供可比切割项目的测试报告和参考数据，因此您可以在承诺加工之前根据自己的资格要求进行基准测试。
边缘的光学性能。 作为标准出厂检验的一部分，在生产照明条件下检查密封边缘区域的漏光和色偏（Mura），因此这不会留给您的进厂质量控制人员。
3.成本、收益 / 前置时间
NRE和第一批样品。 设置新的切割程序（夹具、切割线编程、密封验证）需要一次性的NRE，该NRE因面板尺寸、玻璃厚度和切割复杂性而异——我们为每个项目报价，而不是公布一个统一的数字，因为激光切割薄玻璃作业和直接的机械切割的价格不同。首件样品（通常为20件）通常在设计签字后4-6周内交付。
大规模生产预期。 一旦切割轮廓合格，就会跟踪并报告每批的生产产量；我们在报价阶段分享了这个数字，以及我们切割配置的标准最小起订量，因此它是基于您的特定尺寸，而不是通用的估计。作为参考点，我们的标准（非切割）产品最小起订量从1台开始，标准交付周期为2-3周；定制切割程序通常运行4-6周，并带有与您的报价确认的项目特定最小起订量。
下一步
如果您正在为您的程序评估按尺寸切割的条形显示器，请向我们发送您的目标尺寸、源面板参考（如果已知）和应用环境（室内/室外、温度范围、预期认证）。在您承诺加工之前，我们的工程团队将确认切割可行性、密封方法和现实的NRE/交付周期估算。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
