由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT195HBM | 输入接口 | LVDS，60针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 21.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 19.5" 切割拉伸钢筋（从21.5" 面板切割，1/2切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×540，宽高比3.56:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 476.64（宽）×134.06（高）毫米 | ||
| 外形尺寸 | 506.64（宽）×164.06（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制条形液晶显示器解决方案——切割成您的精确尺寸
你的空间不是标准的。你的显示器也不应该是。我们将标准TFT-LCD面板变成定制尺寸的拉伸条形显示器，围绕您的机柜、环境和项目进度进行设计——从第一次绘图到批量交付。
定制按尺寸切割的条形液晶显示器·8" 至88" 平台范围·高达1000cd/m²·20件起OEM/ODM·CE/FCC/RoHS
1.我们解决的问题
标准显示器有几种固定形状。真正的项目不会。
| 挑战 | 通常会发生什么 | 我们提供什么 |
|---|---|---|
| 凹槽、货架边缘或门的高度仅为60-120mm | 没有现成的面板 | 根据您的确切长度和纵横比切割的条形显示器 |
| 定制面板开发需要6-12个月的时间和高昂的工具成本 | 项目延误、预算超支 | 在经过验证的面板平台上按尺寸切割，几周内即可完成 |
| 低容量或中等容量（几十到几百台） | 面板制造商拒绝最低起订量 | OEM/ODM来自 20件 |
| 恶劣环境：运输、室外相邻、冷藏 | 消费级屏幕故障 | 工业级亮度、温度和密封选项 |
简而言之：在面板平台的物理限制范围内，您的项目所需的任何条形尺寸——经过设计、验证并随文档一起交付。
2.什么；任何尺寸；实践中的手段
我们从主流TFT-LCD面板开始，将其重塑为您的目标尺寸。
| 维度 | 能力 |
|---|---|
| 基板范围 | 8" 88" （取决于平台） |
| 钢筋对角线/长度 | 自定义，在一个轴上切割到目标活动区域 |
| 宽高比 | 从约4:1到32:1及以上，视可行性而定 |
| 方向 | 竖向 |
| 切削公差 | ±0.2 mm（机械）/±0.1 mm（超快激光），典型 |
| 分辨率 | 保留区域的原生面板分辨率，或通过控制板自定义计时和缩放 |
每个请求都由工程师审查。如果您的目标超出了面板布线允许的范围（栅极/源极线、TFT阵列、密封线、驱动器IC位置），我们会在您承诺任何成本之前尽早告诉您并提出最接近的可行替代方案。
3.我们的OEM/ODM服务范围
OEM--根据您的规格制造
您提供图纸和要求；我们生产印刷品。
按尺寸切割面板、定制边框、自有标签、定制包装
您在产品、纸箱和文件上的品牌
带变更通知和长期供应计划的受控物料清单
ODM——我们与您共同设计
您描述了应用程序；我们设计解决方案。
可行性审查和推荐的面板/背光/切割方法
机械设计：框架、支架、机柜嵌入式低剖面结构
电气设计：驱动板、接口、电源、触摸和媒体播放器集成
热、光学和可靠性工程，包括盖玻璃和粘合选择
可配置选项
| 类别 | 选项 |
|---|---|
| 亮度 | 500/700/1000cd/m²；阳光下可读的直射高亮度系列 |
| 触摸 | 投射电容式、多点触控、手套/防水 |
| 玻璃 / 粘接 | 钢化玻璃盖，AR/AG/AF涂层，光学粘合 |
| 接口 | HDMI、LVDS、eDP、USB、RS-232、RJ45、DC输入 |
| 计算 | Android/Linux媒体播放器板，CMS就绪，远程内容管理 |
| 环境 | 标准、宽温度（-20°C至70°C）、高湿度变体 |
| 机械的 | 定制轮廓、颜色、安装、薄边框、机柜嵌入轮廓 |
4.切割技术与；质量控制
两种经过验证的切割方法
| 方法 | 优势 | 最适合 |
|---|---|---|
| 机械轮划线 / 打破 | 成熟、经济高效、高吞吐量 | 具有标准公差的批量项目 |
| 超快（皮秒）激光切割 | 微裂纹最小，公差小，边缘清洁 | 精密、窄边框和异形边缘设计 |
切割后面板的保护
布局检查： 验证切割线以避免栅极/源极布线、TFT阵列和密封线区域
边缘检查： 碎屑和微裂纹的放大检查
二次密封： 在切割边缘分配紫外线固化低放气密封剂，以防止水分和液晶泄漏
光学检查： 在多个灰度级验证漏光、色偏和Mura
可靠性计划（典型参考）
| 测试 | 条件 |
|---|---|
| 高温/高湿 | 85°C/85%相对湿度，500小时 |
| 热冲击 | -30摄氏度↔ 80°C，100次循环 |
| 高温/低温储存 | 80°C/-30°C，240小时 |
| 振动 | 10–500 Hz，3轴 |
| 跌落/冲击 | 按照ISTA/IEC 60068-2-31包装 |
可应要求提供项目特定的测试报告。
5.从创意到批量生产——我们的过程
| 步骤 | 会发生什么 | 典型时间 |
|---|---|---|
| 1.查询 | 发送图纸、目标尺寸、亮度、界面、数量 | 第0天 |
| 2.可行性审查 | 工程师确认切割线、方法、面板选择 | 3-5个工作日 |
| 3.报价 / 批准图 | 价格、NRE、2D/3D图纸、规格表 | 步骤2 |
| 4.工程样品 | 制造和测试的样品批次（如20件） | 15-25个工作日 |
| 5.客户验证 | 您测试贴合度、光学性能和可靠性；如有需要，我们会进行调整 | 客户定义 |
| 6.试运行 | 工艺和产量验证 | 1-2周 |
| 7.批量生产 | 批量生产，100%功能测试，质量控制报告 | 订单后30-45天 |
| 8.交货 / 支持 | 出口包装、运输、保修和售后 | 根据国际贸易术语解释通则 |
6.商业条款
| 项目 | 典型术语 |
|---|---|
| 最低起订量 | OEM/ODM来自 20件；定制宽高比约50件 |
| 新关系能量 | 基于项目，图纸审查后报价；通常放弃或记入合格数量 |
| 采样 | 免费可行性审查；已付或贷记工程样品 |
| 设计产量目标 | ≥ 95% 用于切割和密封阶段，在试运行中得到验证 |
| 保修 | 12-24个月，根据协议 |
| 支付 | 电汇、信用证或按约定 |
| 国际贸易术语 | EXW、FOB、CIF、DAP、DDP |
| 文件 | 数据表、批准图纸、RoHS/CE/FCC证书、测试报告、装箱单 |
| 保密性 | 在共享图纸之前，NDA可用 |
7.自定义栏显示获胜的应用程序
零售： 货架边缘价格和促销条、冷藏门显示器、结账标牌
公共交通： 公共汽车、地铁、有轨电车和铁路乘客信息标题
电梯 / 建筑： 汽车和大厅广告、柱子和墙壁凹槽标志
工业人机界面： 机器状态栏、控制面板和仪表板
自动售货机、售货亭 / ATM： 纤薄的促销和信息显示屏
热情好客；娱乐： 酒店、赌场、健身房和展览标牌
8.为什么与我们合作
工程优先： 任何承诺之前的可行性和图纸
低屏障：OEM/ODM从20件起，没有最低要求；大品牌”；所需体积
速度： 在经过验证的面板平台上按尺寸切割，避免了长时间的定制面板开发
记录质量： 过程检验、可靠性数据和可追溯性
合规就绪： CE、FCC和RoHS认证；支持的其他证书
一站式： 面板、切割、密封、驱动板、触摸、粘合和组装在一个屋檐下
9.常见问题
Q1.你真的能做任何尺寸的吗？我们可以在合适面板的自由轴上切割成几乎任何长度。限制是面板的内部布线和驱动器IC位置，而不是固定大小的列表。在您支付工具费用之前，我们会以书面形式确认可行性。
Q2.你需要从什么开始？机械图纸或目标尺寸、所需亮度和界面、操作环境、年产量和目标日期。
Q3.切割面板是否与标准面板一样可靠？通过适当的边缘检查和紫外线二次密封，切割面板遵循与我们的标准条形显示器相同的可靠性计划，包括85/85和热冲击。报告可应要求提供。
Q4.是否收取NRE费用？定制项目通常包括一次性NRE，通常放弃或记入批量生产订单。
Q5.你能支持我自己的品牌和包装吗？对。自有品牌、定制颜色、徽标、手册和纸箱均可提供。
Q6.你能签署保密协议吗？是的，在交换任何图纸或产品计划之前。
Q7.你们支持小批量试验吗？对。从20件开始，验证后扩大规模。
10.将您的图纸发送给我们——在3-5天内获得可行性报告
告诉我们你需要的尺寸。我们将告诉你如何构建它。
电子邮件：sales@hitulcd.com网站：www.hitulcd.com
请包括：项目名称·目标尺寸或图纸·亮度·接口·数量·应用·目的地国家。
所有规格均为典型规格，如有更改，恕不另行通知。最终性能数据由签署的产品规范和批准图纸定义。

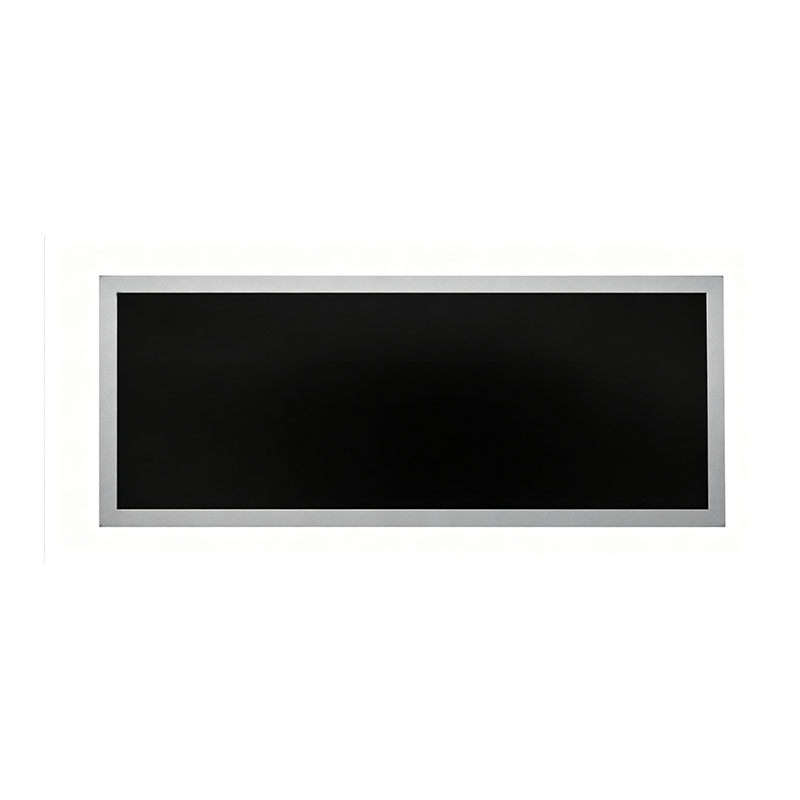

19.5" 长条液晶显示器——可切割、高亮度、OEM/ODM就绪
专为工程师、采购团队和项目经理设计，他们需要具有可预测质量、有文件记录的流程和从样品到批量生产的清晰路径的非标准外形。
CE/FCC/RoHS认证·高达1000cd/m²·工业级工作范围·20件起OEM/ODM·免费样品评估
1.产品概述
19.5" 拉伸条形液晶显示器是一种超宽、基于TFT的条形面板，专为标准16:9显示器根本不适合的空间而设计：货架边缘、车辆内部、电梯面板、橱柜门、狭窄的建筑凹槽和控制面板条。
基于可切割面板平台，显示器可以在一个轴上修剪到客户定义的长度，同时保持相同的工业驱动板、背光架构和机械设计语言。这使您能够实现 无需全新面板开发的项目特定纵横比.
典型应用
| 部门 | 用例 |
|---|---|
| 零售 | 货架边缘价格/促销条、冷藏门显示器、店内数字标牌 |
| 运输 | 公共汽车、地铁、火车和有轨电车信息标题；路线和下一站自动报盘 |
| 垂直/建筑 | 电梯轿厢和大厅广告、柱子和墙壁凹槽标志 |
| 工业的 | 机器HMI条、状态/监控条、控制面板集成 |
| 自动售货 / 亭 | 超薄的促销和信息条，ATM/POS重点显示 |
2.关键规格
| 参数 | 标准配置 |
|---|---|
| 对角线尺寸 | 19.5" （条形） |
| 典型分辨率 | 1920×540（可定制） |
| 典型纵横比 | 32:9（OEM项目可定制比例） |
| 面板类型 | TFT-LCD、IPS/ADS广角 |
| 视角 | 178°/178°（H/V） |
| 亮度 | 500cd/m²标准；700/1000cd/m²可选 |
| 对比度 | 1000:1至3000:1（典型） |
| 颜色深度 | 16.7M色（8位） |
| 背光 | LED，边缘照明；典型寿命≥50000小时 |
| 输入接口 | HDMI/LVDS/eDP（每种配置） |
| 控制/I/O选项 | USB、RS-232、RJ45、直流输入 |
| 电源 | 直流12V（典型） |
| 工作温度 | 0°C至50°C标准； -20°C至70°C工业选项 |
| 储存温度 | -30°C至80°C |
| 工作湿度 | 10%-90%相对湿度，不凝结 |
| 方向 | 横向或纵向，支持全天候操作 |
| 可选功能 | 电容式触摸、光学键合、AR/AG钢化盖板玻璃、Android/Linux媒体播放器板、定制边框 / 颜色 |
| 认证 | CE、FCC、RoHS |
规格是典型值。最终值在为您的项目发布的产品数据表和批准图纸中得到确认。
3.切割可行性 / 工艺流程
只有在切割过程围绕面板设计的情况下，自定义长度条显示才是可靠的，而不是在面板上应用。下面是我们如何处理每个自定义项目。
3.1推荐的切割方法
| 方法 | 最适合 | 备注 |
|---|---|---|
| 机械轮划线 / 打破 | 标准可切割面板，对成本敏感的批量项目 | 成熟，高通量；典型尺寸公差 ±0.2毫米 |
| 超快（皮秒）激光切割 | 精密公差、窄边框或异形边缘要求 | 热影响区和微裂纹最小；典型公差 ±0.1毫米单位成本较高 |
该方法是在工程审查期间根据您的目标长度、公差、边框宽度和体积选择的。在批量生产发布之前，两者都在您的样品批次上进行了验证。
3.2栅极/源极布线 / TFT阵列保护
仅允许在没有活动区域布线的面板轴上进行切割。在可行性审查期间，我们的工程师验证了所要求的切割线：
是否 不 交叉门或源扇出布线
位于TFT阵列和密封线（密封剂）区域之外，具有规定的安全裕度
使切割边缘与驱动器IC/COF接合区域保持受控距离
可切割面板型号是预先选择的兼容布局（单轴切割架构），这就是为什么可以在不重新设计阵列的情况下实现自定义长度。
3.3我们需要确认可行性的信息
发布可行性报告和批准图纸（通常在 3-5个工作日)，请发送：
目标外形尺寸和公差（PDF/DWG/STEP格式的机械图纸）
所需有效面积（AA）和分辨率/纵横比
首选接口、输入电压和亮度
工作环境（温度、湿度、振动、阳光照射）
触摸、粘合、玻璃盖或外壳要求
预计年产量和目标发布日期
3.4边缘质量标准
切割后，根据内部验收标准在放大镜下检查玻璃边缘：
边缘碎裂和平整度控制在典型极限 ≤0.2毫米碎裂 并且没有芯片进入密封件或有效区域
没有可见的微裂纹向密封线传播（样品阶段100%目视/AOI检查，批量生产中取样）
可选的边缘研磨/抛光，用于外露边缘设计和更安全的处理
4.密封与；可靠性保证
4.1封边工艺
新切割的玻璃边缘暴露了电池间隙，因此必须保护水分和液晶的完整性。我们的标准流程：
二次密封 采用自动分配的UV固化低放气密封剂
控制焊道高度和覆盖率，然后进行UV固化和热后固化
100%目视检查密封剂的连续性；对样品批次进行泄漏和水分侵入检查
4.2环境与；机械可靠性试验
切割和密封模块遵循与我们的标准条形显示器相同的可靠性计划。用于资格认证的参考测试条件：
| 测试 | 典型条件 | 典型标准 |
|---|---|---|
| 高温/高湿（85/85） | 85°C/85%相对湿度，500小时 | 无显示缺陷，无密封分层或液体泄漏 |
| 高温储存 | 80°C，240小时 | 功能通过，无明显变化 |
| 低温储存 | -30°C，240小时 | 功能通行证 |
| 热冲击 | -30摄氏度↔ 80°C，停留30分钟，100次循环 | 无裂纹、无分层、无Mura |
| 振动 | 10–500 Hz，随机，3轴（传输剖面） | 功能通行证 |
| 跌落/机械冲击 | 根据ISTA/IEC 60068-2-31包装好的滴管 | 玻璃无裂纹 |
根据要求提供项目特定的测试计划和完整报告（包括尖端样品），并可与您自己的验证标准保持一致。
4.3切割后的光学性能
漏光： 边缘漏光通过遮光边框/胶带设计和定义的背光来控制，以减少边缘偏移
色移和穆拉： 每个样品都在低、中、高灰度级、全白和全黑下进行检查，特别注意切割边缘区域
粘合准备就绪： 可选的光学粘合提高了对比度和阳光可读性，并提供了额外的边缘保护
5.NRE、取样、交付周期 / 体积
| 项目 | 典型术语 |
|---|---|
| 可行性审查 / 批准图 | 免费，3-5个工作日 |
| NRE（工具/切削夹具/工程） | 基于项目；图纸审查后引用。通常根据符合条件的数量进行豁免或退款 |
| 样品数量 | 1个用于评估；定制切割的工程样品批次为20件 |
| 样品交期 | 图纸批准后约15-25个工作日 |
| 批量生产交付周期 | 订单和预生产批准后约30-45天 |
| 最低起订量 | OEM/ODM项目 20件定制宽高比约为50件 |
| 预期产量 | 设计目标 ≥ 95% 用于切割和密封阶段，在试运行中经过验证 |
| 保修 | 12-24个月，视协议而定 |
6.自定义选项
尺寸 / 纵横比： 在一个轴上按长度切割，定制AA和轮廓
亮度： 500/700/1000尼特；更高亮度的直下式系列，适用于阳光直射
触摸： 投射电容、多点触控、手套/防水选项
粘合 / 玻璃： 光学粘合、AR/AG/AF涂层、钢化玻璃盖板
控制板： HDMI、LVDS、eDP、RS-232、RJ45、USB；Android或Linux媒体播放器
机械： 定制边框、颜色、安装支架、嵌入机柜的薄型框架
环境： 用于运输和工业的宽温高湿变体
7.买家为什么选择我们
工程主导的方法： 在任何工具承诺之前进行可行性和图纸审查
启动门槛低： OEM/ODM 20件起，免费样品评估
记录质量： 根据要求提供过程检验、可靠性数据和可追溯性
顺从： CE、FCC和RoHS认证；支持更多证书
供电可靠性： 稳定的面板采购、长期可用性规划和出口包装
8.常见问题
Q1.你能把显示器剪成任何长度吗？在面板布线和驱动器IC位置设定的可行范围内。我们在可行性报告中确认了确切的限制。
Q2.切割面板能否通过85°C/85%RH测试？是的，采用上述二次紫外线密封工艺。我们根据要求分享类似项目的测试条件和结果。
Q3.我需要支付NRE吗？定制切割项目通常具有一次性NRE，通常被豁免或记入批量生产订单。
Q4.显示器可以以纵向和全天候运行吗？对。支持两种方向和连续24/7操作。
Q5.在评估过程中，您可以提供哪些文件？数据表、批准图纸（2D/3D）、测试报告、RoHS/CE/FCC证书和包装规范。
Q6.有哪些国际贸易术语和运输选项可供选择？EXW、FOB、CIF、DAP和DDP；空运、海运和快递，采用出口标准纸箱，带泡沫保护。
9.索取报价或免费样品
请将您的图纸、目标尺寸、亮度、界面和数量发送给我们。我们的工程师将回复 可行性评估、批准图纸和报价在3-5个工作日内完成.
电子邮件：sales@hitulcd.com网站：www.hitulcd.com
请包括：项目名称·目标尺寸/图纸·数量·申请·交货国家。
所有规格均为典型规格，如有更改，恕不另行通知。最终性能数据由签署的产品规范和批准图纸定义。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
