由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT200HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 21.5" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 20" 切割拉伸钢筋（从21.5" 面板切割，2/3切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×720，宽高比8:3 | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 476.64（宽）×178.74（高）毫米 | ||
| 外形尺寸 | 506.64（宽）×208.74（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000cd/m² （可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM显示器集成解决方案
任何尺寸。任何形状。一个工程合作伙伴，从面板到成品显示模块。
现成的显示器很少与您的机柜、亮度目标或界面相匹配。我们不会要求您围绕目录零件重新设计产品。 我们围绕您的产品构建展示。
从5.5" 的工业HMI到88" 的标牌面板，从标准的16:9屏幕到32:1的拉伸条，我们的工程团队设计、切割、粘合、测试并提供符合您确切规格的显示解决方案。
1.为什么OEM/ODM客户选择我们
| 挑战 | 我们的答案 |
|---|---|
| 标准尺寸不适合外壳 | 自定义切割和自定义尺寸显示，包括超宽拉伸条格式 |
| 阳光可读性或户外使用 | 高达1000cd/m²及以上的高亮度背光，带光学粘合 |
| 恶劣或多变的环境 | 宽温度配置，防冷凝粘合，加强密封 |
| 需要协调多个供应商 | 面板、背光、触控、盖板玻璃、驱动板和组装的一个合作伙伴 |
| 鉴定周期长 | 早期DFM审查、快速采样、项目特定可靠性验证 |
| 供应连续性问题 | 稳定的面板采购、批次可追溯性和长期供应计划 |
| 欧盟/美国的合规要求 | CE、FCC第15部分、RoHS文件；ISO 9001质量体系 |
2.尺寸范围：真正定制
| 类别 | 典型范围 | 备注 |
|---|---|---|
| 中小型工业显示器 | 5.5" – 27" | 人机界面、仪器、医疗、售货亭、自动售货机 |
| 商业展示 | 18.5" – 55" | 零售、运输、电梯、可切割酒吧格式 |
| 大幅标牌 | 55" – 88" | 数字标牌、视频墙、高亮度套件 |
| 自定义尺寸 | 任何活动区域，并概述您的设计需求 | 根据面板可行性审查，按尺寸切割TFT、拉伸条和非标准纵横比 |
最终尺寸和纵横比取决于源面板以及布线、密封和驱动器区域的可行性检查。如果您的目标尺寸不直接可行，我们建议最接近的可行替代方案。
3.我们可以整合什么
显示核心
TFT-LCD模块：IPS/ADS宽视角，TN，自定义分辨率
定制切割和拉伸条LCD：宽高比5:1至32:1
开放式单元格和面板级自定义
光学和环境性能
高亮度： 300至1000+cd/m²，边缘照明或直下照明背光重新设计
光学贴合 （OCA/OCR）：对比度更高，反射更少，无内部雾化
防眩光（AG）、防反射（AR）、防指纹（AF）涂层
宽温度 工业和半户外使用版本
触摸和盖玻璃
投射电容（PCAP）触摸：手套、湿手指和防水调谐可用
化学强化或钢化玻璃盖，1.1至3.0毫米
自定义墨水颜色、徽标、切口和形状
电子和接口
接口：LVDS、eDP、MIPI DSI、RGB、HDMI、VGA、AV
定制驱动器/控制器板，包括Android和Linux就绪板
定制FPC、电缆和连接器；自定义固件和EDID/OSD设置
机械和系统集成
定制边框、支架和金属/塑料框架
完整的显示套件和成品显示器级组件
自有标签、包装和文件
4.典型的OEM/ODM应用
零售业和餐饮业；B 货架边缘显示器、冷藏室门显示器、自助订购亭
交通： 公共汽车、地铁、铁路和车站乘客信息显示器
电梯和建筑物： 窄幅招牌和建筑标志
工业自动化和HMI： 控制面板、机器显示器、测试设备
医疗和保健： 监视器和设备显示器（根据项目评估要求）
自动售货、售票和支付终端
室外相邻和车载显示器： 高亮度宽温设计
数字标牌和广告： 拉伸、高亮度和多面板安装
5.OEM与ODM：选择您的支持级别
| 原始设备制造商 （根据您的设计构建） | 原始设计制造商 （我们与您共同设计） | |
|---|---|---|
| 您提供 | 完整的图纸和规范 | 应用要求和目标规格 |
| 我们提供 | 根据您的设计和品牌进行制造 | 概念、机械/光学/电气设计、原型和生产 |
| 最适合 | 具有固定设计的成熟产品 | 新产品，或需要更好展示的现有产品 |
| 所有权 | 您的设计和品牌 | 根据保密协议，共同或客户拥有 |
这两种模式都包括自有品牌包装、文件和可追溯的生产。
6.我们的发展历程
需求评审。 发送图纸、尺寸、分辨率、亮度、界面、环境和体积。
DFM和可行性（约3个工作日）。 我们检查布线、密封边缘、切割方法、背光和机械配合。
建议书和报价。 建议书图纸、规范、NRE（如有）和单价。
原型（20件样品）。 通常在图纸批准后15至20个工作日；项目依赖。
验证。 对您的协议或我们的协议进行光学、电气和可靠性测试。
试运行和大规模生产。 批次可追溯性、IQC/IPQC/最终检验。
售后和长期支持。 保修服务、变更控制和供应计划。
7.质量、合规性和可靠性
认证和合规性： CE（欧盟）、FCC第15部分（美国）、RoHS；ISO 9001质量管理
可靠性验证（参考资料，项目特定）： 高温/低温储存，85°C/85%RH湿度，热冲击、振动和跌落测试
过程控制： 100%电气和目视检查；切割面板的边缘检查；切割边缘的二次密封（紫外线粘合剂/防潮环氧树脂）
文档： 根据要求提供数据表、图纸、RoHS/REACH声明和测试报告；NDA可用
8.商业条款
| 项目 | 信息 |
|---|---|
| 样品最小起订量 | 自 20件 |
| 批量生产最小起订量 | 按项目和数量级别灵活 |
| NRE/工具 | 按项目报价；通常记入生产订单 |
| 样品交期 | 通常为15-20个工作日 |
| 批量生产交付周期 | 通常为4-6周 |
| 贸易条款 | EXW/FOB/CIF/DDP |
| 支付 | T/T（其他协议条款） |
| 保修 | 12个月标准；可延长期限 |
| 保密性 | 交换图纸前签署保密协议 |
9.常见问题
Q1.你们真的能提供任何尺寸的吗？我们提供5.5" 以下的标准尺寸；至88" 以及定制切割尺寸和纵横比。可行性取决于来源面板，我们在收到您的图纸后约3个工作日内确认。
Q2.您是处理整个显示系统，还是只处理面板？两者都有。我们可以提供裸模块，或带有背光、触摸、盖玻片、粘合、驱动板和边框的完整组件。
Q3.最低订单量是多少？样品从20件开始。批量生产的最小起订量是灵活的。
Q4.您会保护我们的设计和知识产权吗？对。我们在收到图纸之前签署了保密协议，所有权条款在项目协议中规定。
Q5.你能支持我们自己的资格测试吗？对。我们可以在采样期间运行您的测试协议并共享报告。
Q6.你们支持自有品牌吗？是：标签、包装、固件默认值和文档。
启动自定义显示项目
请将您的图纸、目标尺寸和应用程序发送给我们。 我们的工程师将在一个工作日内回复 进行可行性评估。
📧 电子邮件：[your-email@example.com] 🌐网站：www.hitulcd.com💬WhatsApp/微信： [您的电话号码]
[请求报价]|[获得免费样品评估]|[与工程师交谈]
规格、交付周期和条款是典型值，在项目报价和批准的规格中得到确认。

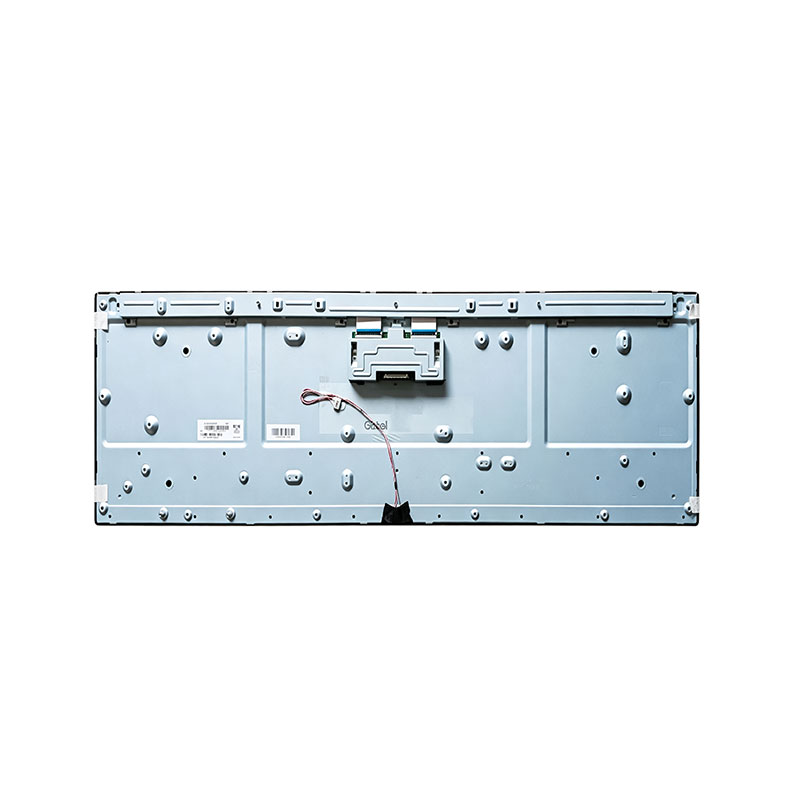

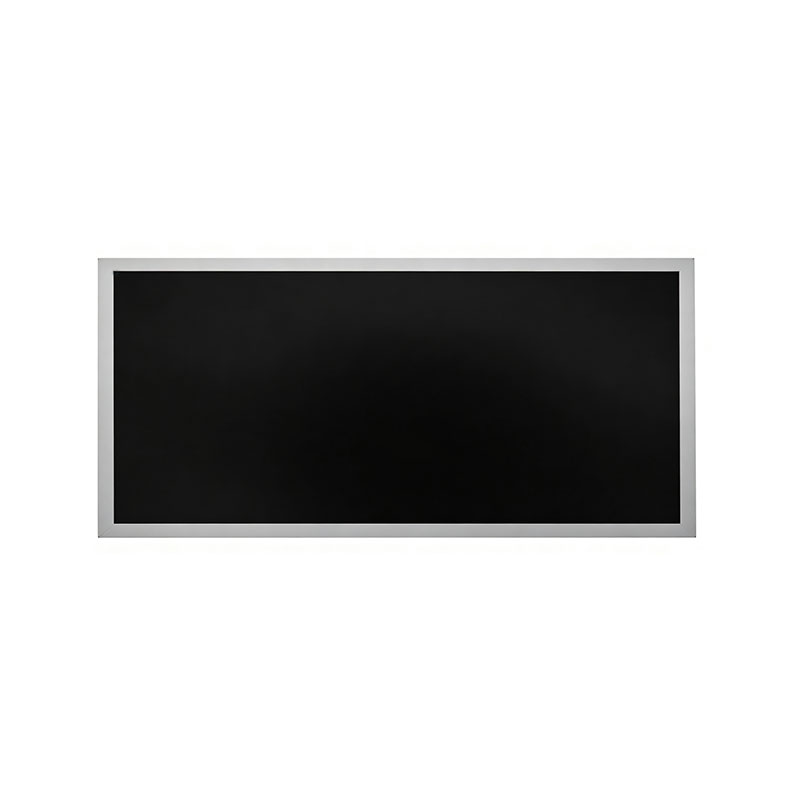

20" 条形液晶TFT模块
定制切割，超宽TFT显示屏，适用于零售、运输、电梯 / 工业OEM项目
拉伸条形显示器在标准16:9显示器根本不适合的地方提供全景超宽格式（通常为5:1至32:1）：货架边缘标牌、公共汽车和火车内部信息条、电梯介质、控制面板面板面板和狭窄的建筑凹槽。
我们的20" 拉伸条TFT LCD模块设计为 自定义尺寸，工程支持的解决方案。活动区域、轮廓、亮度、界面和粘合都根据您的机柜和环境进行了配置。每个项目都由我们的工程团队进行DFM审查，从而识别出机械、光学和可靠性风险 在……之前 构建样本。
1.主要特点
自定义纵横比和活动区域：根据您的图纸进行切割和重新设计（条形格式从5:1到32:1）
亮度选项：标准300–500cd/m²，高亮度可达1000cd/m²
宽视角：IPS/ADS技术，178°典型（H/V）
接口：LVDS（典型）或eDP/MIPI DSI（根据要求）；HDMI/VGA/AV驱动板可用
触摸选项：带光学键合或非触摸的投射电容（PCAP）
光学粘合/气隙选项 用于阳光可读性和防凝结
宽温度版本 用于工业和室外相邻使用
合规：CE、FCC第15部分、RoHS；根据ISO 9001质量管理体系生产
自有品牌：提供定制固件、挡板、包装和标签
2.技术规格
标记的值 （类型） 是这类产品的行业标准参考值。最终值在客户批准的每个项目的规范和数据表中是固定的。
| 参数 | 规格 |
|---|---|
| 基板尺寸 | 20" 级（根据客户活动区域定制切割） |
| 显示器类型 | TFT-LCD、a-Si TFT |
| 宽高比 | 自定义，5:1至32:1（典型值） |
| 分辨率 | 自定义，与活动区域匹配（例如1920×360/1920×480，客户定义） |
| 面板模式 | IPS/ADS，通常为黑色 |
| 视角 | 178° / 178° (typ.) |
| 亮度 | 300/500/1000 cd/m²（可选） |
| 对比度 | 1000:1 (typ.) |
| 颜色深度 | 1670万色（8位RGB） |
| 响应时间 | 25 ms（典型） |
| 背光 | LED，侧光或直光，≥30000小时（典型值） |
| 接口 | LVDS（典型）；eDP/MIPI DSI（可选） |
| 工作温度 | 0至+50°C（标准）；−20至+70°C（宽温度选项） |
| 储存温度 | -30至+80°C（典型值） |
| 触摸 | 无/PCAP（选项） |
| 表面处理 | 防眩光（AG）/防反射（AR）/防指纹（AF）选项 |
| 盖玻片 | 可选1.1-3.0毫米化学强化或钢化玻璃 |
| 认证 | CE、FCC、RoHS |
| 保修 | 标准12个月（可延长期限） |
3.定制切割工程：工程师最常问的问题的答案
3.1工艺可行性和切割方法
你使用哪种切割方法？根据玻璃厚度、公差和边缘质量要求，为每个项目选择该方法：
| 机械轮切割 | 超快激光切割 | |
|---|---|---|
| 典型用法 | 标准条形图格式，对成本敏感的体积 | 精密公差、窄边框、复杂轮廓 |
| 切割公差（典型值） | ±0.2毫米 | ±0.05-0.1毫米 |
| 边缘质量 | 很好，然后进行边缘研磨 | 非常光滑，微裂纹风险低 |
| 成本 | 降低 | 更高 |
切割是否会干扰栅极/源极布线或TFT阵列区域？这是我们核实的第一件事。切割线必须远离栅极/源极扇出、密封线和驱动器IC/COF键合区域。切割仅在非布线侧可行，与密封件保持一定的安全裕度（通常≥1mm，根据面板型号确认）。如果您要求的尺寸不可行，我们会明确告诉您，并提出最接近的可行替代方案。
我们需要你做什么来确认可行性？
带目标轮廓和活动区域的机械图（DXF/DWG/PDF/STEP）
目标分辨率、纵横比和界面
公差要求和安装方案（边框、框架、粘合）
亮度、温度范围和环境（室内、半室外、过境）
触摸/盖玻璃/光学粘合要求
预计年产量和目标发布日期
我们返回可行性报告和提案图纸，通常在 3个工作日.
边缘质量控制
在显微镜下进行边缘碎裂和微裂纹检查（AOI加取样），根据图纸规定芯片尺寸验收限值
必要时进行边缘研磨/倒角，以消除应力集中
切割后进行100%电气和目视检查
3.2密封性和可靠性
切割边缘是如何密封的？切割后，暴露的电池边缘用 二次密封工艺：精确分配的紫外线固化粘合剂，或在需要时使用防潮环氧树脂，然后进行完全固化和检查。这关闭了切割边缘，防止水分进入和液晶泄漏，并增加了机械保护。
可靠性测试切割模块经过验证 工业级 测试配置文件。典型参考剖面图：
| 测试 | 典型条件 | 标准 |
|---|---|---|
| 高温储存 | +80°C，240小时 | 无功能或外观缺陷 |
| 低温贮藏 | -30°C，240小时 | 无功能或外观缺陷 |
| 高温/高湿（“85/85”） | +85°C/85%相对湿度，240小时（或60°C/90%相对湿度，500小时） | 无边缘分层、斑点或泄漏 |
| 热冲击 | −30摄氏度↔ +80°C，100次循环 | 无功能故障 |
| 振动 | 随机振动符合IEC 60068-2-64 | 无结构或光学损坏 |
| 跌落/冲击 | 根据项目要求包装和拆包投递 | 无破损或泄漏 |
可获得项目特定的测试报告和可比切割项目的数据 根据保密协议 根据要求。我们还可以在采样阶段运行您自己的测试协议。
切割边缘的光学性能通过边缘偏振器对准、遮光带/黑色边缘密封以及为新轮廓重新设计背光（光导和反射器）来控制漏光和色移。在批量生产发布之前，对第一个样品的光学质量（边缘漏光、斑点、均匀性）进行检查并签字。
3.3成本、交付周期和生产
| 项目 | 信息 |
|---|---|
| 样品最小起订量 | 20件 |
| 样品交期 | 通常 15-20个工作日 图纸批准后（取决于项目） |
| NRE/工具 | 根据切割方法和背光/机械变化按项目报价。通常记入批量生产订单。 |
| 批量生产最小起订量 | 灵活；联系我们了解您的批量级别 |
| 目标产量 | ≥95%（典型为成熟条形切割；试运行后确认） |
| 批量生产交付周期 | 通常为4-6周 |
| 付款/贸易条件 | T/T，EXW/FOB/CIF/DDP可用 |
4.典型应用
零售： 货架边缘显示器、冰箱和冷却器门条、数字价格标签
交通： 公共汽车、地铁和火车乘客信息显示器、车站标牌
电梯和建筑标志： 电梯封檐板介质和狭窄的建筑凹处
工业和HMI： 控制面板状态栏、机器信息显示
自动售货机和售货亭： 售票机和付款机
广告： 拉伸数字标牌和多面板安装
5.自定义选项
尺寸和纵横比、分辨率和有效面积
亮度高达1000尼特，定制背光设计
接口和驱动板（LVDS、eDP、HDMI、VGA、安卓板）
触摸（PCAP）、盖玻片、光学粘合、AG/AR/AF涂层
宽温度配置
边框、框架、连接器位置和电缆长度
自有品牌包装和固件
6.质量和合规性
总工程师： 符合欧盟商业和工业使用的安全、健康和环境要求
FCC第15部分： 北美电磁干扰合规性
RoHS： 不含限制性物质（铅、汞、镉、六价铬等）
ISO 9001： 涵盖设计、生产和交付的质量管理
检查： IQC、IPQC和100%最终检验，可按批次追溯
7.如何开始你的项目
发送您的要求： 绘图、尺寸、分辨率、亮度、界面和体积
可行性审查（≈3个工作日）： 我们检查路线、密封边缘和切割方法
报价及方案图： 明确规格、NRE和单价
取样（20件）： 具有光学和电气验证功能
可靠性验证： 根据你的协议或我们的协议
批量生产和装运： 具有批次可追溯性和售后支持
请求报价或免费样品评估
📧 电子邮件：[your-email@example.com] 🌐网站：www.hitulcd.com💬WhatsApp/微信： [您的电话号码]
请附上您的图纸和目标应用程序。我们的工程师将在一个工作日内回复。
常见问题
Q1.你能把一块标准的20英寸面板切成我的确切尺寸吗？是的，前提是切割不与栅极/源极布线、密封线或驱动器区域相交。我们先从你的图纸上确认可行性。
Q2.切割会影响可靠性吗？通过受控切割、边缘处理和二次密封，切割模块经过工业级环境测试验证。测试数据可在NDA下获得。
Q3.最小订购量是多少？样品从20件开始。批量生产的最小起订量可根据项目灵活调整。
Q4.我可以同时获得高亮度和触摸吗？对。PCAP触摸和光学粘合可提供高达1000尼特。
Q5.你们支持自有品牌和定制包装吗？是的，包括标签、固件、挡板和包装。
Q6.典型的样品交付周期是多少？通常在图纸批准后15-20个工作日。
规格如有更改，恕不另行通知。最终参数在批准的客户规范和数据表中定义。
