20.3" 加长TFT LCD模块| OEM和OEM定制拉伸条形显示器；产业融合

专为空间受限的产品设计的超宽TFT-LCD模块。可定制的亮度、界面、触摸和粘合，从原型到批量生产都有完整的DFM支持。

请求报价 · 下载数据表（PDF） · 索取20件工程样品

产品概述

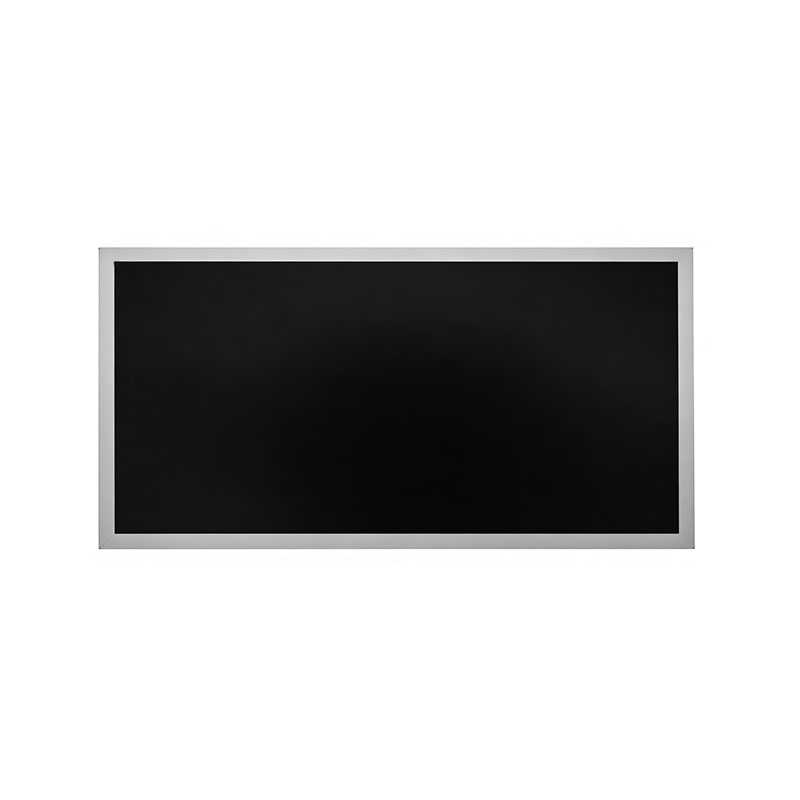

这 20.3" 加长TFT液晶显示模块 是一种拉伸条形显示器，专为标准16:9面板根本不适合的设备而设计。其超宽的纵横比以纤薄、低轮廓的外形提供全景视野，是货架边缘标牌、电梯和运输信息条、电动汽车充电器、自动售货机面板、机架安装设备、医疗推车和工业控制前面板的理想选择。

与重新调整用途的标准面板不同，我们的条形模块是围绕细长的几何形状设计的。背光、驱动板和LCD玻璃一起优化，从边缘到边缘提供均匀的亮度，具有可控的边缘密封和稳定的长期可靠性。

为什么工程师和采购团队选择此模块

• 适用于标准面板无法安装的地方。 在一个纤薄的显示屏上显示时间线、仪表板、寻路和多区域内容的全景布局。

• 设计，而不仅仅是切割。 自定义条形格式模块被验证为一个完整的系统（玻璃、背光、驱动器、密封），而不是事后调整。

• 可根据您的物料清单进行定制。 亮度、界面、触摸、玻璃盖、粘合和机械轮廓可以根据您的项目进行调整。

• 生产就绪的供应链。 OEM项目的工程样品、结构化DFM审查、变更控制和长期供应计划。

• 合规准备文件。 支持欧盟和北美部署的CE、FCC第15部分和RoHS文件包。

主要规格

下表列出了标准配置值。最终值取决于所选的变体，并在客户特定的数据表和批准图纸中得到确认。

定制选项（OEM/ODM）

我们的工程团队与您的项目团队合作，将显示器与您的产品相匹配，而不是相反。

典型应用

• 零售： 货架边缘展示、价格标签条、店内促销标牌

• 交通： 公共汽车和铁路乘客信息显示器、站台带、车载显示器

• 电梯 / 建筑： 楼层指示器、大厅信息条、机柜嵌入式显示器

• 电动汽车充电与；出售： 充电器状态栏、自动售货机面板

• 工业与；医疗： 控制面板状态栏、机架安装设备、仪表盘显示器

• 热情好客；公司： 接待处、会议室和寻路标志

工程常见问题

在评估过程中，我们从设计工程师、项目经理和采购团队那里听到最多的问题的答案。

1.工艺流程及可行性

你使用什么切割方法，你如何在它们之间做出决定？我们根据您的目标尺寸、公差和面板结构选择工艺。机械轮划线和断裂用于标准直线切割，提供了一种经济高效、成熟的工艺。超快激光切割用于需要更严格公差、更干净边缘或更复杂轮廓的地方。我们的工程师在可行性审查期间推荐了该方法，并通过样品构建进行了确认。

可以实现哪些公差？典型的玻璃轮廓公差为 ±0.2毫米 对于标准切割，激光切割项目具有更严格的公差。最终公差在批准图纸上确认。

切割是否会干扰栅极/源极布线或TFT阵列？切割位置始终根据面板的扇出、密封线和活动区域布局来定义，因此切割不会进入布线区域或损坏阵列。如果请求的维度会到达关键区域，我们会在评估期间告诉您并提出替代方案，而不是构建一个失败的样本。

可行性审查需要我们提供什么？为了快速给您一个可靠的答案，请提供：

• 目标轮廓图（2D/3D STEP），包括活动区域、边框和安装要求

• 目标分辨率、亮度、界面和触摸要求

• 工作环境（温度、湿度、振动、室外暴露）

• 预计年产量和项目进度

• 任何源面板型号，如果您已经有了首选的基板

我们的工程团队通常会在以下时间内返回可行性响应，并附上初步图纸 3至5个工作日.

你们对玻璃边缘质量和微裂纹控制的标准是什么？在放大镜下检查切割边缘是否有碎裂、平整度和微裂纹。然后对边缘进行处理和密封，以防止裂纹扩展。检验标准已与您达成一致，并记录在批准规范中，因此您方的进料检验符合我们的出料质量标准。

2.可靠性和边缘密封

切割边缘如何密封以防止水分和液晶泄漏？切割后，使用UV固化和热固化密封剂通过受控的分配过程重新密封暴露的电池边缘，并在生产中监测固化参数和分配量。检查密封边缘是否有覆盖、气泡和粘附。

该模块能否通过标准可靠性测试？对。模块根据行业标准环境测试进行验证，根据您的目标等级（消费者、商业或工业）量身定制。典型的验证计划包括：

根据NDA的要求，可提供类似条形项目的测试报告。项目的测试计划在启动时就已达成一致，报告将与样品一起交付。

切割边缘是否存在漏光或颜色偏移的风险？通过三种措施控制边缘漏光和Mura：优化切割边缘的遮光和边框设计，与新轮廓相匹配的背光和偏振器对准，以及在规定的灰度级下进行100%的光学检测。在设计允许的情况下，我们建议使用遮光边缘胶带或框架来消除残留的边缘光晕。

3.成本、产量和交付周期

定制项目的NRE成本是多少？NRE取决于设计与标准配置的偏离程度：仅轮廓、添加的驱动板、盖玻璃、触摸或粘合。该模块的标准变体通常具有 NRE低或无。完全定制的大纲项目包括可行性审查后报价的一次性工程和工具费用，可以 记入批量订单 在许多情况下。

工程样品需要多长时间？首次样品运行 20件 通常以 2至4周 根据定制级别，从图纸审批开始。

我们应该计划什么产量和最小起订量？产量取决于工艺和大纲，并在试运行期间进行验证。我们报告了试生产批次的测量产量，并在批量生产前与您商定了目标。标准最小起订量为 50至100件 生产订单；样品数量来自 1个 可供评估。批量生产交付周期通常为 4至6周，并提前商定预测计划的时间表。

质量、合规性和文件

• iso 9001标准 涵盖设计、生产和交付的质量管理

• CE：欧盟安全、健康和环境保护要求

• FCC第15部分：北美电磁干扰合规性

• RoHS：不含限制性物质（铅、汞、镉、六价铬等）

• 装运前进行100%功能和光学检查

• 批次可追溯性和序列号标签

• OEM项目的工程变更通知（ECN/PCN）流程

你收到了什么

• 数据表和批准图纸（PDF、DXF、STEP）

• 接口引脚和时序文件

• 样品测试报告和检验记录

• 应要求提供RoHS声明和合规文件

• 由专职工程师提供应用程序支持

订购和物流

请求报价

告诉我们您的项目并获得 24至48小时内进行可行性审查和报价.

请包括：目标尺寸和轮廓图、分辨率、亮度、界面、触摸要求、工作温度、估计年产量和目标时间表。

📧 电子邮件：sales@yourdomain.com 🌐网站：www.hitulcd.com📄数据表： 下载PDF

发送您的要求→

规格如有更改，恕不另行通知。联系我们的销售团队，获取您配置的最新数据表和批准图纸。
