验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT210HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 23.8" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 21" 切割拉伸钢筋（从23.8" 面板切割，1/5切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×216，宽高比8.89:1（大于3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 531.36（宽）×59.78（高）毫米 | ||
| 外形尺寸 | 561.36（宽）×89.78（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 500 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割条形LCD解决方案
任何尺寸。任何纵横比。一个工程合作伙伴。
我们不卖目录尺寸——我们设计您的尺寸
大多数；拉伸杆；供应商提供一份固定的预切割尺寸清单，并要求你围绕货架上已有的尺寸进行设计。我们的工作方式正好相反：你给我们机械信封，我们把面板剪下来以适应它。
是否需要6" 仪表条，21" 货架边缘杆，38" 天花板安装的标牌面板，或其他人没有库存的非标准比例，我们的切割平台是专门为任何生产级TFT/IPS面板，并将其转换为您的产品所需的精确条形尺寸 --作为真正的OEM/ODM工程合作伙伴，而不是固定SKU的经销商。
本页解释了我们的OEM/ODM拉伸棒材切割计划的工作原理，以便您的工程和采购团队可以根据实际项目对我们进行评估。
什么；任何尺寸；实际上意味着
| 能力 | 细节 |
|---|---|
| 源面板尺寸范围 | 3.5" 高达98" +基板，全部可切割成条形 |
| 目标栏尺寸范围 | 从超紧凑型到5" 仪表条至50" +超宽标志栏 |
| 宽高比 | 完全定制——不限于标准16:9细分 |
| 分辨率 | 映射到您的目标活动区域；我们为所选基板提供可实现的分辨率/PPI建议 |
| 面板技术 | a-Si TFT、IPS和高亮度/阳光可读变体 |
| 接口 | LVDS、HDMI、VGA、DP、MIPI——与您的控制器板匹配或集成为完整的显示器套件 |
| 触摸 | 任何切割尺寸的可选P-CAP触摸集成 |
如果存在一个可以实际包含目标矩形的面板，我们可以评估切割它。这是我们ODM价值主张的核心： 你的物料清单不受别人模具的限制。
OEM/ODM项目如何运作
第一步——需求摄入
请将您的目标外形尺寸（或您需要填充的机械腔）、所需的有效面积、亮度/环境需求、界面偏好和目标年产量发送给我们。一张草图或机械图就足够开始了。
第2步——基板选择 / DFM审查
我们的工程团队选择最合适的基板（或与您指定的面板/供应商合作），并进行可制造性设计审查：确认切割线清除了栅极/源极驱动电路和TFT阵列，并且您的目标尺寸在标准公差和边缘裕度要求范围内是可以实现的。
第3步——切割方法建议
根据玻璃厚度、面板生成和所需公差，我们建议：
机械轮切割 --成本效益高，适合更大的公差/更大的批量标准切割
超快激光切割 --更严格的公差，降低微裂纹风险，首选优质/高可靠性项目
步骤4——边缘密封 / 可靠性构建
每个切割边缘都经过二次紫外线固化边缘密封处理，以防止水分进入和LC/电解质泄漏，然后进行符合IEC 60068/JESD22协议的可靠性鉴定（高温/高湿度储存、热冲击、机械冲击/跌落测试）。
步骤5——采样、验证、缩放
首件样品（通常约20件）连同可靠性测试数据一起交付给您进行验证。一旦获得批准，我们将按照商定的产量目标、最小起订量和交付节奏进行大规模生产，支持私人标签、定制FPC/连接器引脚和真正的ODM计划所需的全机械/光学粘合。
专为OEM/ODM团队打造，而非一次性买家
围绕您的工程设计，不是从目录中挑选销售流程
自定义FPC长度、连接器类型和引脚 与现有的控制器/主板相匹配——无需重新设计电子设备
自有品牌/白标选项：您在模块、包装和文档上的品牌
完整的文档包：机械图纸、可靠性测试报告、RoHS/REACH合规性，可根据NDA进行项目资格认证
跨时区工程支持 适用于美国/欧盟项目经理——从可行性审查到大规模生产的单一联系点
基于DFM的透明报价 --NRE、样品交付周期和最小起订量在技术审查后报价，而不是预先猜测
典型的OEM/ODM应用
零售货架边缘和价格轨广告展示
电梯、公共交通和寻路信息条
自动售货机和售货亭标题/状态显示
工业HMI全景控制面板
汽车和船舶仪表盘
用于建筑和酒店一体化的定制标牌
开始您的定制切割项目
告诉我们你实际需要的尺寸，而不是现成的最接近的东西。分享：
目标外形尺寸（和公差，如果已知）
所需有效区域/分辨率
接口和控制器要求
工作环境（亮度、温度范围、室内/室外）
样品数量和年产量预测
我们的工程团队将以可行性评估、推荐的基板和切割方法以及正式的DFM报价作为回应。
任何条形LCD尺寸，专为适合您的产品而设计，而不是相反。

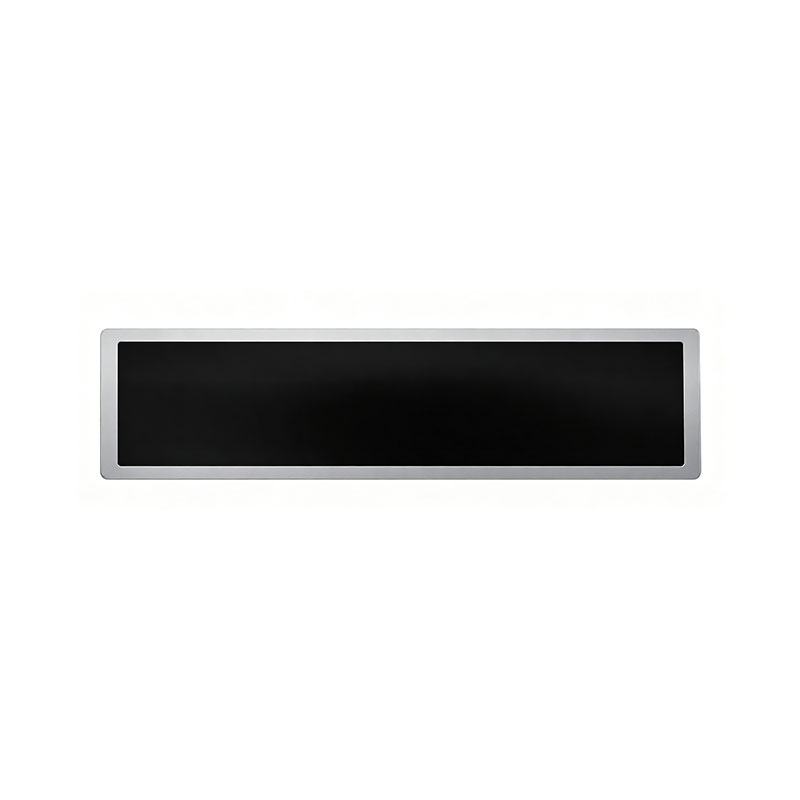

21.3" IPS条形TFT-LCD模块
用于数字标牌、货架边缘广告和广告的定制宽高比显示模块；工业全景应用
产品概述
这 21.3" IPS条形TFT-LCD模块 是一款定制的超宽宽高比显示器，由标准生产级IPS TFT面板精确切割而成，提供纤薄、细长的外形，非常适合狭窄的安装空间。该模块基于成熟的a-Si IPS技术，为24/7商业和工业运行提供稳定的色彩性能、宽视角和高可靠性。
作为拉伸杆专家，我们支持完全定制尺寸——宽度、高度和纵横比都是根据您的机械外壳设计的，而不是相反。每个模块都是在专门为全景/条形显示器设计的有记录的切割、边缘密封和测试过程中制造的，为工程和采购团队提供了一个可追溯、可重复的供应链，而不是一次性样品。
典型应用： 货架边缘广告显示器、超市价格轨道标牌、电梯/交通信息条、售货亭标题显示器、工业HMI全景面板、控制室状态栏、自动售货机显示器、汽车/船舶仪表。
主要特点
自定义拉伸纵横比 --从经过验证的IPS面板平台切割到目标尺寸
宽178°/89°（H/V）视角 离轴观看时颜色一致
高亮度选项 从标准300-500cd/m²到1000+cd/m²的阳光可读变体
加强封边工艺 防止切割边缘的水分进入和电解液泄漏
工程控制切割过程 （机械轮切割或超快激光切割，按面板技术选择），以保持有源区和驱动电路的完整性
标准接口选项：LVDS、HDMI、VGA、DP或MIPI（控制器板可选）
完全可靠性鉴定 符合IEC 60068环境标准和机械冲击/跌落测试
符合RoHS/REACH标准的材料
技术规格
| 参数 | 规格 | 备注 |
|---|---|---|
| 面板尺寸 | 21.3" （对角线，每个自定义切割的有效区域） | 【根据最终切割图确认】 |
| 显示模式 | IPS，通常为黑色，透射式 | 行业标准IPS技术 |
| 分辨率 | 1920×316（典型拉伸杆比） | 可根据纵横比要求进行配置 |
| 宽高比 | ~16:2.6（自定义） | 由切割尺寸决定 |
| 亮度 | 500–1000 cd/m²（典型值） | 更高的亮度（1000-2000cd/m²）可用于阳光可读应用 |
| 对比度 | 1000:1 (Typ.) | 根据IEC 62341测量方法 |
| 视角 | 178°（H）/178°（V），或89°/89°/89℃ | 全角度IPS对称 |
| 色域 | 16.7M色，≥72%NTSC | |
| 接口 | LVDS（标准）/HDMI/VGA/DP/MIPI（可选） | 可应要求提供控制器板 |
| 背光 | WLED，边缘照明 | 可通过PWM/DC调光 |
| 工作温度 | -20°C至+70°C | 扩展范围-30°C至+85°C，适用于汽车/户外级 |
| 储存温度 | -30°C至+80°C | 根据JESD22-A104指南 |
| 表面处理 | 防眩光（雾度~25%）或透明，可选AR/AF涂层 | |
| 触摸选项 | 电容式（P-CAP）触摸覆盖可用 | 可选粘合（OCA/OCR或气隙） |
| 电源输入 | 5V/12V DC（每种接口类型） | |
| 寿命（背光） | 50000小时（典型值，至L50） | |
| 重量 / 大纲 | 根据定制切割图 | DFM阶段确认 |
标有；的数值；类型。&“；遵循21世纪的共同行业基准；拉伸杆IPS模块，应根据为您的项目选择的特定基板数据表进行验证。
工程能力：从可行性到批量生产
我们明白，采购非标准、按尺寸切割的显示器与购买现成的面板是一个不同的评估过程。以下是我们的工程和质量团队通常如何根据海外工程和采购团队的常见问题支持客户评估。
1.切割工艺 / 设计可行性
切割方法： 选择之间 机械轮切割 和 超快激光切割 取决于玻璃厚度、面板生成和目标尺寸公差。通常建议使用激光切割来实现更严格的公差和降低有源电路附近的微裂纹风险；机械切割对于更大公差、更高体积的标准切割仍然具有成本效益。
电路间隙审查： 在切割之前，我们的工程团队根据面板的栅极/源极驱动IC布局和TFT阵列边界审查目标尺寸，以确认切割线不与有源电路或焊盘相交。
可行性审查所需文件： 目标轮廓尺寸，包括公差、有效面积要求、安装/边框限制，以及（如果可用）基板零件号或数据表。如果没有指定，我们还可以推荐合适的基板。
边缘平整度 / 微裂纹控制： 根据符合面板行业切割标准的标准光学/显微镜质量控制标准，对切割边缘进行切屑和微裂纹限制检查；边缘轮廓在安装设计要求的地方进行抛光/倒角。
2.可靠性 / 边缘密封
密封工艺： 切割边缘通常会进行二次密封处理 UV固化分配边缘密封剂，在受控的分配参数下施加和固化，以防止暴露边缘的水分进入和电解质/LC泄漏。
可靠性鉴定： 切割模块根据标准环境可靠性协议进行验证，包括：
高温/高湿储存-- 60°C/90%相对湿度，240小时（根据项目要求进行“双85”式测试）
热冲击循环——根据 IEC 60068-2-14/日本标准22-104
机械冲击和结构跌落试验——根据 iec60068-2-27/iec60068-2-32来自可比合格切割项目的测试数据可在NDA下进行审查。
密封后的光学性能： 使用标准暗室目视检查标准检查密封边缘区域是否存在漏光和Mura（色偏）缺陷；优化密封剂宽度和分配路径，以将受影响的边界保持在活动显示区域外的商定禁止区内。
3.成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（工具/首件） | 取决于项目 | DFM审查目标尺寸后引用 |
| 首次样品交付时间（≈20件） | 2-4周 | 根据确认的图纸和订单 |
| 批量生产产量 | 依赖于项目，随着设计成熟度的提高而改进 | 试运行后透明共享 |
| 最小起订量（批量生产） | 根据切割复杂性和基板最小起订量确认 | 标准拉伸杆比的最低起订量更低 |
具体数字取决于面板来源、目标尺寸和测试范围——我们的销售工程团队在收到您的图纸后3-5个工作日内提供书面DFM（可制造性设计）报价。
自定义选项
自定义纵横比/切割尺寸
亮度增强（高达阳光可读水平）
扩展工作温度范围
电容式触摸集成
防眩光/防指纹/防反射涂层
自定义接口板（HDMI/VGA/DP/USB触摸控制器）
定制FPC/连接器长度和引脚
盖透镜/光学粘合
为什么从我们这里获取此模块
切割/拉伸条形显示器的专用工程流程，而不是通用面板经销商
报价前透明的DFM审查——NRE不足为奇
符合IEC/JESD国际标准的记录可靠性测试
从第一个样品到批量生产产量提升的支持
跨时区项目管理的工程联络点
请求报价
如需可行性审查，请分享：
目标外形尺寸 / 宽容
所需有效区域/分辨率
接口首选项（LVDS/HDMI/VGA/DP）
工作环境（室内/室外，温度范围）
目标数量（样本数量+年度预测）
我们的工程团队将以DFM可行性评估和正式报价作为回应。
