由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT211HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 23.8" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 21.1" 切割拉伸钢筋（从23.8" 面板切割，1/4切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×270，宽高比7.11:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 531.36（宽）×74.72（高）毫米 | ||
| 外形尺寸 | 561.36（宽）×104.72（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 500 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割液晶面板——任何尺寸、任何比例，围绕您的设计打造
从单个超宽杆到完全定制的纵横比——如果你能画出来，我们可以把它剪下来。
大多数供应商向您出售拉伸棒尺寸的固定目录。我们采取了一种不同的方法：我们没有要求你围绕我们的面板列表设计你的产品，而是围绕面板进行裁剪 你的 机械开启、分辨率要求和应用。这是我们OEM/ODM定制切割服务的核心。
1.海外市场格局：定制切割条板在哪里获胜
拉伸/条形液晶面板已从小众标牌产品转变为几个快速增长的海外垂直行业的主流灯具：
零售货架边缘 / 数字标牌。<；引用指数=“；19-1" >；商业需求正转向高亮度（800-1500+cd/m²）和坚固耐用的条形显示器，能够在-20°C至+70°C的宽温度范围内运行，拉伸条形显示器越来越多地用于全渠道零售，以取代静态纸架标签。<；/引用>；
自动售货、票务及；售货亭标题显示。<；引用指数=“；25-1" >；除了一般的数字标牌外，条形/超宽拉伸LCD屏幕还广泛用于交通、票务和自动售货机应用中的全景内容。<；/引用>；
运输 / 公共信息。<；引用指数=“；22-1“；>；OEM设计师越来越需要长而薄的屏幕，例如交通工具、公交候车亭和出租车广告中的嵌入式面板信息显示器，而标准的矩形显示器根本不适合这些地方。<；/引用>；
酒店、游戏和娱乐；寻路。<；引用指数=“；22-1“；>；肖像格式的条形显示器也用于赌场和宾果游戏厅的游戏信息点、博物馆显示器和门票/票房标题面板。<；/引用>；
市场增长。<；引用指数=“；23-1" >；拉伸条形显示器市场的增长是由数字广告支出的增加、对视觉吸引力促销工具的需求以及LCD/LED技术的持续进步推动的，这些技术使条形显示器更容易使用且更具成本效益。<；/引用>；<；引用指数=“；19-1" >；更广泛的；大屏幕酒吧”；类别——通过便携式显示器跨越商业货架边缘标牌——是到2026年增长最快的显示细分市场之一。<；/引用>；
这对买家意味着什么：需求不再集中在一两个；标准”；拉伸比率。零售、自动售货、运输、酒店和游戏行业的买家都需要一个略有不同的开口尺寸——这正是固定目录供应商无法填补的空白，而基于切割的OEM/ODM合作伙伴可以填补的空白。
2.我们的OEM/ODM承诺：定制任何尺寸
我们不仅限于已发布的尺码表。每个项目都从 你的 尺寸，不是我们的。
| 你带来了什么 | 我们提供什么 |
|---|---|
| 机械开口、边框窗口或外壳图 | 对可用母板尺寸和切割线位置进行可行性检查 |
| 目标分辨率或局部图像要求 | 确认活动区域、分辨率和观察窗口的切割面板规格 |
| 亮度/视角/温度要求 | 与您的环境相匹配的源面板建议（室内、室外、阳光可读） |
| 目标单位成本和数量 | 反映母板选择、切割复杂性和最小起订量等级的报价 |
我们支持在整个拉伸棒材范围内进行定制切割包括但不限于：
用于自动售货机门条、售票亭和小型零售货架标签的紧凑型条形面板（8" -15" 级）
用于货架边缘标志、菜单板标题和运输信息条的中型条形面板（16" -28" 级）
用于建筑支柱、店面窗户和沉浸式寻路显示器的大幅面酒吧面板（28" -58" +级）
非标准/不对称比率 超出典型的目录范围——纵向条、偏置作物和不规则切割轮廓——围绕您的外壳而不是现有的产品线进行设计
此类供应商通常会发布16" 、19.2" 、21" 、22.1" 、23.6" 、28" 、28.6" 、35" 、38" 、43.8" 和49" 等尺寸作为起始参考点<；引用指数=“；19-1" >；，我们自己的定制切割工艺可在这种公布的范围内或之外工作<；/引用>；--因为你的开幕式不必与任何人的目录相匹配，我们就可以建造它。
3.定制切割OEM/ODM流程是如何运作的
图纸审查（第1-2天）。 发送您的DWG/DXF或标注尺寸的PDF。我们对候选母面板进行可行性检查，并标记与栅极/源极驱动器区域或TFT阵列的任何冲突。
流程与；密封方案。 我们建议根据您的公差等级和切割线位置进行机械轮切割或超快激光切割，再加上紫外线固化边缘密封工艺，以防止水分和液晶泄漏。
首件抽样。 通常约20个，确认尺寸、光学质量（无边缘漏光/Mura）和界面功能。
可靠性验证。 双85（85°C/85%RH）浸泡、热循环和结构跌落测试，以您的目标质量等级（消费者或工业）为基准。
大规模生产发布。 一旦工艺符合您的特定尺寸，切割产量、最小起订量和定价就会得到确认。
4.为什么选择我们作为您的切割合作伙伴
尺寸优先，而不是目录优先。 我们从您的图纸开始，而不是从固定大小的列表开始——所以您永远不会被迫围绕其他人的面板重新设计您的机柜。
DFM完全透明。 每个定制请求在报价前都会得到工程可行性审查（电路间隙、公差等级、推荐的切割方法），而不是在报价后。
可靠性是内置的，而不是螺栓连接的。 边缘密封和环境测试是我们流程中的标准步骤，而不是付费的附加步骤。
裸面板或全模块。 单独订购切割的裸面板进行集成，或添加我们的AD板/触摸/外壳作为交钥匙模块。
NDA保护采样。 测试报告、切割过程数据和首件检验结果在NDA下可用，因此您的团队可以在承诺批量生产之前进行验证。
5.我们切割的典型应用
| 工业 | 典型使用案例 |
|---|---|
| 自动售货 / 自助零售 | 门条广告展示、产品列指示器、支付面板标题 |
| 超市/便利零售 | 货架边缘价格 / 宣传条、过道末端数字标牌 |
| 运输 | 车载信息栏、车站/站台标题显示、候车亭时刻表 |
| 热情好客；QSR | 数字菜单板标题、队列/寻路条 |
| 游戏&；赌场 | 插槽/桌子标牌的纵向信息栏 |
| 票务 / 信息亭 | 售票处和售票亭的顶部面板 |
| 建筑/零售设计 | 支柱包裹、店面窗户条、沉浸式品牌墙 |
与我们的工程团队交谈
发送您的目标尺寸（DWG/DXF）、应用环境和体积——我们将在 1-2个工作日。无需发布尺码表。

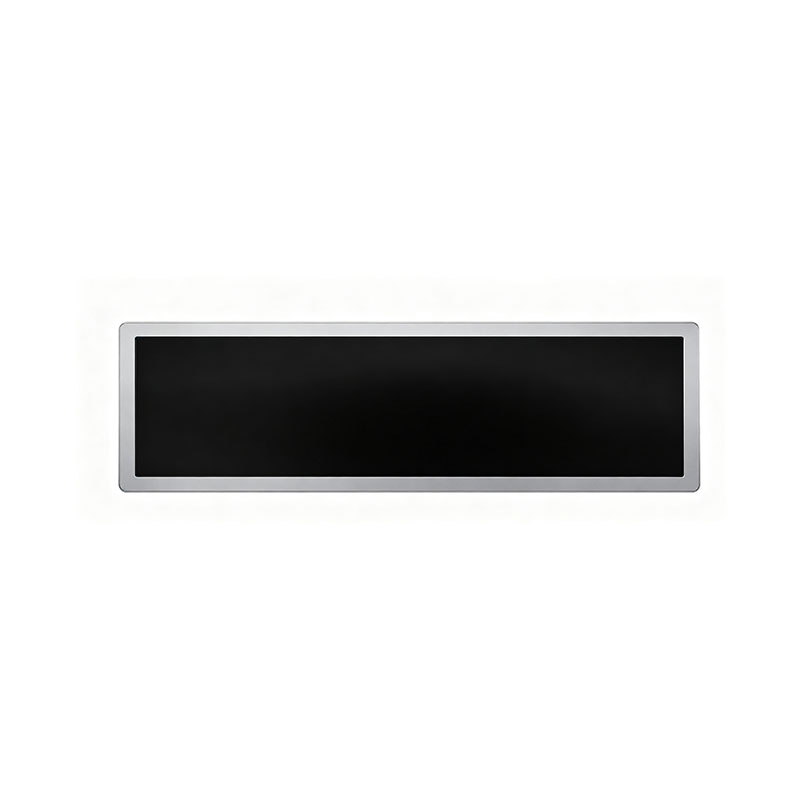

21.1“用于自动售货机的定制拉伸裸液晶面板
超宽幅面·标准尺寸TFT-LCD玻璃切割·裸面板（COG/COF+FPC，无驱动板）
拉伸（条形）LCD面板是通过将标准的大规模生产的TFT-LCD母板精确切割成细长的形状而生产的。这为OEM和自动售货机集成商提供了一种引人注目、节省空间的显示格式，其工具成本和交付周期仅为完全定制单元设计的一小部分，同时重用了经过验证的高产量基板和驱动器IC。
以下规格说明： 精确的切割线尺寸、分辨率和有效面积取决于所选的源面板和您的机械开口。标记的值 &“；典型/参考”； 遵循拉伸面板转换的常见行业惯例，并在报价最终确定之前根据您的最终图纸（DWG/DXF）进行确认。
主要规格
| 参数 | 价值 |
|---|---|
| 对角线尺寸（后切） | 21.1" （定制，由21.5" FHD母玻璃切割而成） |
| 面板类型 | a-Si TFT-LCD，裸面板（玻璃+背光，无外壳/无驱动板） |
| 源面板分辨率 | 1920×1080（参考，预切） |
| 切割后分辨率/有效区域 | 根据您的杆比定制——待图纸确认（典型拉伸比范围：3.6:1-8:1） |
| 接口 | LVDS（此面板类别的典型；可应要求提供eDP） |
| 亮度 | 典型值为250–500 cd/m²（取决于源面板）；可应要求提供高亮度（700–1000cd/m²）选项 |
| 对比度 | 1000:1典型值 |
| 视角 | 170°/170°（H/V），宽视野（提供IPS/ADS选项） |
| 背光 | LED，边缘照明 |
| 工作温度 | -20°C至+70°C（标准商用级） |
| 储存温度 | -30°C至+80°C |
| 输入电压 | 3.3V/5V逻辑（每个LVDS接收器板），12V背光（典型） |
| 表面处理 | 防眩（AG）硬质涂层；防指纹（AF）/光学粘合可选 |
| 寿命（背光，至50%亮度） | ≥30000–50000小时（典型LED背光） |
| 切割边缘密封 | UV固化边缘密封剂/分配边缘涂层（见可靠性部分） |
以上所有值都是该面板类的典型值/参考值。最终数据表在DWG确认和样品验证后发布。
为什么在自动售货机应用中使用切割/拉伸裸面板
非标准条形纵横比 适用于窄的垂直/水平广告窗口、门条和立柱隔板，这些都是现成的面板无法填补的。
重复使用经过验证的母面板和驱动器IC --没有新的TFT阵列工具，也没有新的掩模组，这使得NRE成本和交付周期远低于真正的定制单元。
裸面板（COG/COF）格式 为您的团队提供了完全的灵活性，可以集成您自己的AD板、PCAP触摸和机械外壳。
大批量母玻璃供应链 在其背后，长期供应连续性明显优于完全定制的工具面板。
定制切割 / 定尺能力--技术常见问题
为海外工程师、采购经理和项目业主评估面板切割可行性而准备。
1.切割工艺 / 设计可行性
Q： 你推荐哪种切割方法——机械轮切割还是激光切割？两者都是可用的，并根据切割线位置和公差要求进行选择：
机械划线和断裂（砂轮切割）： 成本更低，交货时间更短，适用于标准公差（典型值为±0.3-0.5毫米）的直线切割。首选大容量、成本敏感的程序。
超快/UV激光切割： 公差更紧（典型值为±0.1-0.2毫米），微裂纹风险更低，并且可以更靠近有源电路区域进行切割。当切割线靠近栅极/源极驱动器区域、公差较紧或面板具有弯曲/凹口轮廓时，建议使用。
在检查了您的目标尺寸、公差等级和相对于活动区域的切割线位置后，我们确认了推荐的方法。
Q： 切割是否会干扰栅极/源极迹线或TFT阵列区域？在批准任何切割之前，每个切割线提案都要根据源极面板的栅极驱动器（行）、源极驱动器（列）和TFT阵列边界进行内部电路布局检查。如果要求的尺寸侵占了有源电路面积，我们将：
标记冲突并提出最近的可行切割线，或
推荐一个替代源面板/模型，其阵列布局更适合您的目标维度。
Q： 您需要我们提供什么来评估切割可行性？要进行可行性/DFM（制造设计）检查，请提供：
DWG/DXF或标注尺寸的PDF图形中的目标轮廓尺寸和活动区域尺寸（带公差）
首选安装方向和切割线参考边缘
所需的分辨率/纵横比（或确认部分图像显示是可接受的）
任何禁区（连接器位置、安装孔、挡板重叠）
目标数量和应用环境（室内/室外、温度范围）
Q： 切割后的边缘平整度和微裂纹控制标准是什么？切割边缘根据内部质量控制标准进行检查，该标准涵盖了边缘碎裂尺寸、边缘平整度和微裂纹长度，并参考了常见的玻璃加工验收标准（与IPC/JPCA风格的玻璃边缘质量光学检查实践相当）。在密封之前，超过微裂纹长度或切屑深度限制的边缘将被拒收。完整的检查标准（包括接受/拒绝照片）可以在保密协议下共享。
2.可靠性 / 边缘密封
Q： 切割后，您使用什么密封工艺来防止液晶泄漏和水分进入？切割边缘通常会进行二次边缘密封处理 UV固化分配密封剂 沿着暴露的切割边缘施加，形成防潮和LC泄漏屏障。根据面板结构和客户要求，我们还可以应用补充的边缘涂层/灌封步骤来提供额外的机械保护。在首件取样期间验证工艺参数（点胶宽度、固化时间、密封剂类型）。
Q： 切割面板能否通过消费级或工业级可靠性测试？在批量生产发布之前，切割和密封的面板已通过标准环境和机械测试协议的认证。根据您的目标成绩，我们运行（或可以运行）以下组合：
高温/高湿（双85，85°C/85%RH）浸泡试验 --通常为96-500小时以上，具体取决于年级
温度循环/热冲击 （例如，-20°C↔ +60°C或-30°C↔ +70°C，多次循环）——参考IEC 60068-2标准试验条件
结构跌落试验 对于显示模块/组件，根据您的目标应用程序类别
一旦NDA到位，我们很乐意分享之前可比切割计划（面板尺寸和切割比与您的要求相似）的基准测试报告/数据——根据您的目标质量等级（消费者与工业）确认实际通过/失败阈值和循环计数。
Q： 切割后密封边缘附近是否发生漏光或颜色偏移（Mura）？这是任何面板切割过程中的主要光学风险，可以通过以下方式进行控制：（a）尽可能在活动显示区域外精确放置切割线，（b）控制密封剂分配以避免侵占可视区域，以及（c）在包装前对每个切割单元进行100%的光学检查（漏光和Mura检查）。任何显示边缘漏光或可见色偏超过商定AQL的单元都会被屏蔽。
3.成本、收益 / 前置时间
Q： 开始定制切割项目的NRE成本是多少，第一次取样（例如20件）需要多长时间？由于切割重用了现有的母面板和驱动器IC（没有新的掩模/阵列工具），NRE主要限于切割夹具/夹具设置和工艺验证，远低于完全定制的单元。典型的第一个样品（≈20件）交付周期为 大约2-4周 根据切割复杂性和当前线负载，从图纸确认开始。DFM审查您的具体尺寸后，将提供准确的NRE报价和样品交付周期。
Q： 在批量生产阶段，我们可以期待什么产量，你的最小起订量是多少？批量生产切割产量取决于切割线的复杂性、公差等级和与有效区域的接近程度；在成熟工艺中，具有标准公差的直线切割通常在 高80%至中90%范围，在工艺完全符合您的特定尺寸之前，公差/近电路切割倾向于该范围的下限。批量生产的最小起订量通常设定在所选源面板的母面板批次/托盘级别——请分享您的目标产量，以便我们确认您项目的适用最小起订数和定价级别。
订购信息
| 项目 | 描述 |
|---|---|
| 产品 | 21.1“定制拉伸裸液晶面板 |
| 格式 | 裸面板（玻璃+LED背光），FPC尾纤；驱动器/AD板可作为附加组件提供 |
| 定制 | 尺寸、分辨率/有效面积、亮度、界面、表面处理 |
| 可应要求提供文件 | DWG确认图、可靠性测试报告、首件检验报告（根据NDA） |
获取报价
将您的目标尺寸图（DWG/DXF）、数量和应用环境发送给我们，我们的工程团队将在 1-2个工作日.
本文件中的所有规范都是该面板类别的典型/参考值，等待最终图纸确认，并可能根据源面板选择和客户要求进行更改。请联系我们的销售/工程团队，获取项目特定的数据表。
