由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT213HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 23.8" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 21.3" 切割拉伸钢筋（从23.8" 面板切割，1/3切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×360，宽高比5.33:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 531.36（宽）×99.63（高）毫米 | ||
| 外形尺寸 | 561.36（宽）×129.63（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割解决方案——任意尺寸拉伸条液晶显示器
从标准面板到自定义条形显示，我们可以在任何尺寸下为您的项目设计精确的纵横比和尺寸。
没有标准尺寸适合你的设计？我们切一个这样做。
现成的条形液晶显示器有几种固定尺寸——8.8" 12.3" ，21.3" ，27.6" …但现实世界中的机柜很少与目录号匹配。当您的安装空间、机械外壳或产品设计需要一个不作为标准SKU存在的显示器时，我们的OEM/ODM切割服务 将标准TFT-LCD面板转换为 任何自定义栏格式大小和纵横比--从紧凑的仪表条到超过30" 的超宽全景条；。
这不是一个固定的产品目录。这是一个 制造能力：告诉我们您的目标外形尺寸、分辨率和接口，我们的工程团队将根据源面板的可用性确认可行性，并交付符合您确切规格的显示器。
我们的服务
| 能力 | 细节 |
|---|---|
| 尺寸范围 | 定制——从小型仪表条到大幅全景条（项目取决于源面板的可用性） |
| 宽高比 | 完全定制——您的机柜所需的任何拉伸/杆比 |
| 源面板 | 主要面板制造商提供的各种a-Si TFT-LCD面板，可根据您的分辨率/亮度/接口需求进行选择 |
| 接口 | LVDS、eDP——与您的控制器板匹配 |
| 触摸集成 | 可选PCAP触摸+盖透镜粘合 |
| 驱动板 | 可定制LVDS/eDP到HDMI/DP/USB-C驱动板开发 |
| 切割方法 | 根据公差和边缘质量要求选择机械轮划线或超快激光切割 |
| 边缘密封 | UV固化粘合剂密封，防止LC泄漏和水分进入 |
| 最低起订量 | 灵活——可扩展到原型、试运行和大规模生产阶段 |
为什么买家选择我们的OEM/ODM切割服务
批量生产的一站式可行性。您不需要采购面板，与玻璃厂协商，也不需要管理单独的密封/测试供应商。我们在一个项目中处理DFM审查、切割、封边、光学检测、驱动板匹配和可靠性测试。
工程优先引用，而不是猜测。在我们报价之前，每个定制尺寸请求都要经过技术DFM（制造设计）审查，检查您的目标尺寸是否避开源面板的栅极/源极迹线和TFT阵列区域，确认实际公差，并在承诺工具成本之前尽早标记任何设计冲突。
专为要求苛刻的B2B应用程序而构建。我们的切割和密封工艺是为嵌入式、工业、运输和售货亭应用而开发的，而不是为消费者新奇的显示器而开发的。这意味着边缘密封、热循环、耐湿性和跌落测试被视为标准的资格认证步骤，而不是可选的附加步骤。
根据您的程序进行扩展。无论您是需要20个单元进行设计验证构建还是重复的大规模生产供应，都适用相同的工程流程——我们支持原型、试点和批量阶段，而无需每次重新设计设计。
定制切割过程是如何工作的
分享您的需求 --目标轮廓尺寸、活动区域、分辨率、界面和应用环境（或机械图纸，如果可用）。
DFM可行性审查 --我们的团队检查源面板兼容性、切割线位置和可制造性，并确认可实现的公差。
报价 / NRE提案 --定价、样品交付周期和（如适用）工具/设置成本。
首件抽样 --通常为小批量，用于尺寸、光学和功能验证。
可靠性鉴定 --根据您的目标等级进行热循环、湿度和结构测试。
大规模生产 --根据您的最小起订量和交付时间表进行扩展，并在不同版本之间进行一致的流程控制。
自定义切割条显示器的典型应用
汽车中控台和仪表盘条（非标准车辆平台）
电梯、大厅和建筑目录信息栏
定制售货亭和自动售货机外壳
具有固定安装限制的零售货架边缘和数字标牌安装
带有传统或非标准切口的工业控制面板和设备HMI
交通乘客信息显示
开始您的定制切割项目
请将您的目标尺寸、分辨率和应用细节发送给我们，或者如果您有机械图纸（DXF/DWG），我们的工程团队将返回可行性评估和报价。没有尺寸是；从菜单上删除；；如果它可以从可用的源代码面板中删除，我们会告诉你如何删除。
请求可行性审查/RFQ→
注：可实现的尺寸范围、公差和交付周期取决于源面板的可用性和切割几何形状，并在DFM审查期间根据每个项目进行确认。

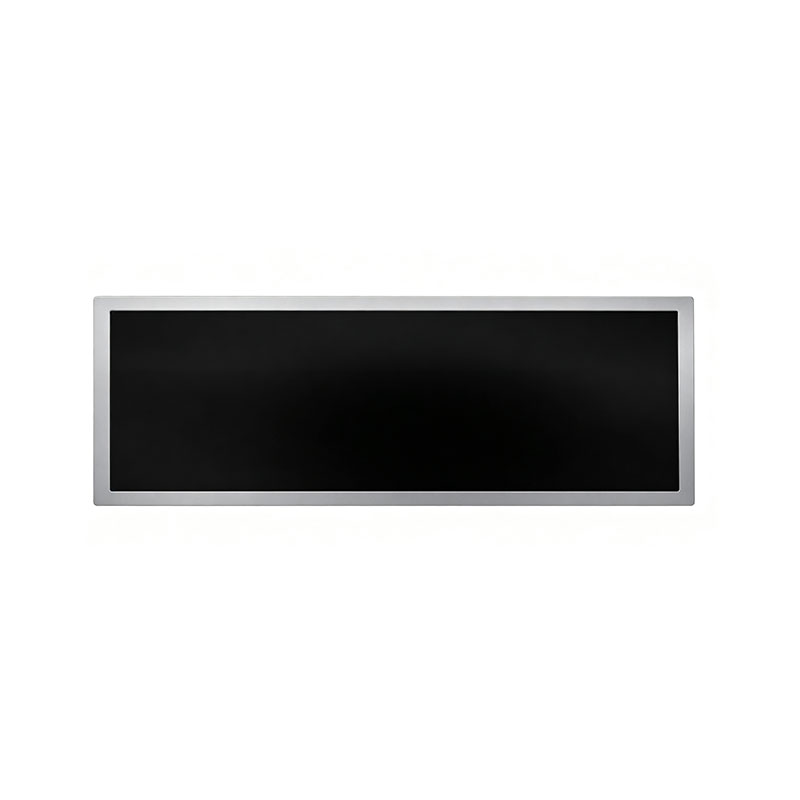

21.3" 条形液晶显示模块——LVDS/eDP接口
超宽幅面TFT-LCD模块专为全景HMI、数字标牌、交通和工业控制应用而设计。
⚠️ 规格说明： 下面标记了几个值 ；（参考）-“；是21.3" 的行业标准参考值；在向最终客户发布或报价之前，应根据工厂的实际数据表/机械图纸确认拉伸条LCD模块的类别。
概述
21.3“；条形液晶显示模块是一种定制的宽高比TFT-LCD显示器，通过精密玻璃切割和重新密封从标准格式面板转换而来。其细长的全景外形专为传统4:3或16:9显示器无法容纳可用安装空间的应用而设计，如车辆中央控制台、自助服务亭、电梯信息栏和仪表板。
该模块同时支持 低压差分信号 和 电力分配 数字接口，允许与各种嵌入式SoC、工业PC和基于Android/Linux/Windows的控制器板直接集成，而无需外部HDMI-LVDS转换器。
主要规格
| 参数 | 价值 |
|---|---|
| 面板尺寸 | 21.3" （对角线） |
| 显示技术 | a-Si TFT-LCD，常黑 |
| 宽高比 | 超宽拉伸杆（参考——确认确切比例） |
| 分辨率 | 参考：1920×360（确认实际切割分辨率） |
| 接口 | LVDS（参考：1ch/2ch，6/8位）或eDP，根据客户要求 |
| 亮度 | 参考：500–1000 cd/m²（典型值） |
| 对比度 | 参考：1000:1（典型） |
| 视角 | 参考：170°/170°（H/V，CR≥10） |
| 背光 | 白色LED，边缘发光 |
| 工作温度 | 参考：-20°C至+70°C（可提供工业级） |
| 储存温度 | 参考：-30°C至+80°C |
| 触摸选项 | 可选PCAP触摸（可提供盖玻璃粘合） |
| 寿命（背光） | 参考：25°C下≥30000小时 |
| 电源 | 3.3V/5V（典型值，每个驱动板） |
| 认证 | 符合RoHS标准；应要求提供REACH |
核心功能
自定义拉伸条格式 --从标准TFT面板到根据您的外壳量身定制的非标准超宽尺寸的精密玻璃切割。
LVDS/eDP原生支持 --简化了与嵌入式板的集成；兼容控制器不需要外部定标器。
宽工作温度范围 --适用于汽车、交通和户外售货亭环境。
密封边缘处理 --切割后边缘密封工艺，以防止切割边界处的水分进入和液晶泄漏。
可选触摸集成 --PCAP触摸面板和盖透镜粘合可用于交互式应用。
定制驾驶板 --LVDS/eDP到控制器驱动板可以根据您的特定时序和分辨率进行共同设计。
应用程序
车辆中控台/仪表盘栏显示
电梯和建筑目录信息栏
自助服务亭和自动售货机
数字标牌和零售货架边缘显示器
工业控制面板HMI
交通（公共汽车、铁路）乘客信息显示器
接口 / 整合
| 项目 | 细节 |
|---|---|
| 信号输入 | LVDS（单/双通道）或eDP |
| 连接器 | 参考：根据工厂图纸确认引脚数量和间距 |
| 兼容的控制器板 | 支持LVDS/eDP面板定时的标准嵌入式SBC（Raspberry Pi CM、Rockchip、i.MX、x86工业板等） |
| 驱动板 | 可选——将HDMI/DP/VGA转换为面板的原生LVDS/eDP时序 |
定制&；OEM能力
作为拉伸条LCD专家，我们支持从标准面板采购到成品模块的全定制开发：
根据客户机械图纸定制切割尺寸和纵横比
通过DFM（制造设计）审查解决方案和有效区域确认
定制FPC/电缆长度和连接器类型
可选的盖透镜粘合（OCA/OCR）和防眩光/AG或防指纹/AF涂层
自定义驱动板和固件/EDD配置
订购信息
| 项目 | 细节 |
|---|---|
| 样品交期 | 参考：图纸确认后15-20个工作日（取决于项目） |
| 样品数量 | 参考：首件典型20件 |
| 最小起订量（批量生产） | 参考：待根据切割尺寸和面板来源可用性确认 |
| 付款条件 | T/T、L/C——可按订单量议付 |
| 保修 | 12个月标准 |
通过我们的RFQ表格索取正式报价和数据表——欢迎机械图纸（DXF/DWG）和分辨率/时间要求，以便快速进行可行性审查。
技术常见问题解答——工程与技术；采购参考
供海外工程师、采购经理和项目业主评估定制切割拉伸条LCD的可行性。
1.切割工艺 / 可行性
你推荐什么切割方法，适用什么公差？面板到条形图的转换主要有两种方法： 机械轮划线（切割轮/划线和断裂） 和 超快激光切割（皮秒/飞秒激光）机械划线对于非关键边缘的直线切割更具成本效益；激光切割提供了更严格的公差控制和更低的微裂纹风险，当切割线靠近有源电路或需要更平滑、无芯片的边缘时，建议使用激光切割。标准尺寸公差通常为 ±0.2-0.3毫米，精炼成 ±0.1毫米 使用激光切割——DFM审查后，根据每个项目确认最终公差。
切割线是否会干扰面板的栅极/源极迹线或TFT阵列区域？这完全取决于新的切割边界相对于原始面板的有源区和驱动器IC/COF键合区落在哪里。在报价可行性之前，我们要求：
目标轮廓尺寸和所需活动区域（带公差）
源极面板的原始数据表（有源区、栅极/源极驱动器位置、COF/TAB键合位置）
机柜设计中的任何禁区要求
我们的工程团队对源面板的内部布局进行DFM检查，以确认切割线避开了有源电路，并将在样品生产开始前标记任何冲突。
切割后适用什么样的边缘质量标准？在标准光学检查下检查切割后边缘的平整度和切屑/微裂纹控制。典型的验收标准将可见碎裂限制在规定的边缘带宽内（例如，距离玻璃边缘≤0.1-0.2 mm），且裂纹不会向有效区域扩展——项目的质量协议中记录了确切的AQL/检验标准。
2.可靠性 / 边缘密封保证
如何防止液晶泄漏和切割边缘的水分进入？切割边缘经过 二次密封工艺，通常 UV固化粘合剂分配 沿着暴露的玻璃边缘形成防止LC泄漏和水分渗透的屏障。根据应用环境，可以施加额外的边缘涂层或二次结构粘合剂珠以增强保护。
切割模块能否通过标准可靠性测试，您能否分享基准数据？根据最终用途，切割/密封模块根据消费者或工业级可靠性标准进行验证（请指定您的目标等级，以便我们调整测试范围）。类似切割项目参考的典型测试项目包括：
双85（85°C/85%RH）高温高湿试验 --通常为96-240小时，具体取决于年级
热冲击/冷热循环 --通常为-20°C至+60°C或-30°C至+70°C，多次循环
结构跌落试验 --根据客户的机械外壳规格
根据要求，可以根据NDA共享之前切割项目的特定通过/失败基准数据，因为结果因面板来源、切割几何形状和密封工艺修订而异。
边缘密封是否会在切割边界附近产生漏光或颜色偏移（Mura）？在正常观察条件下，控制良好的切割和密封过程不应在边缘引入可见光泄漏或Mura。如果切割线离背光边缘太近或边缘密封不一致，风险就会增加——我们的流程包括光学检查（漏光和Mura检查），作为装运前的标准质量控制门。
3.成本、收益 / 前置时间
定制切割项目的NRE成本和第一个样品交付周期是多少？NRE（切削刀具/夹具设置、DFM工程、首件验证）根据切削复杂性和源面板按项目报价。作为一般参考，第一次样品周转（例如20件）通常会运行 15-20个工作日 图纸和规范确认后——可行性审查后提供最终报价和交付周期。
大规模生产时，我们应该期望什么产量和最小起订量？切割项目的批量生产产量通常在 90%+ 一旦工艺合格且稳定，范围就会扩大，尽管这会因切割几何形状的复杂性和源面板的一致性而异。最小起订量通常由源面板最小起订数和切割批量效率决定——请分享您的目标产量，以便我们确定最具成本效益的最小起订额级别。
本内容仅供一般工程参考。确切的公差、测试标准和商业条款应在针对您项目的正式报价和质量协议中确认。
