验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |

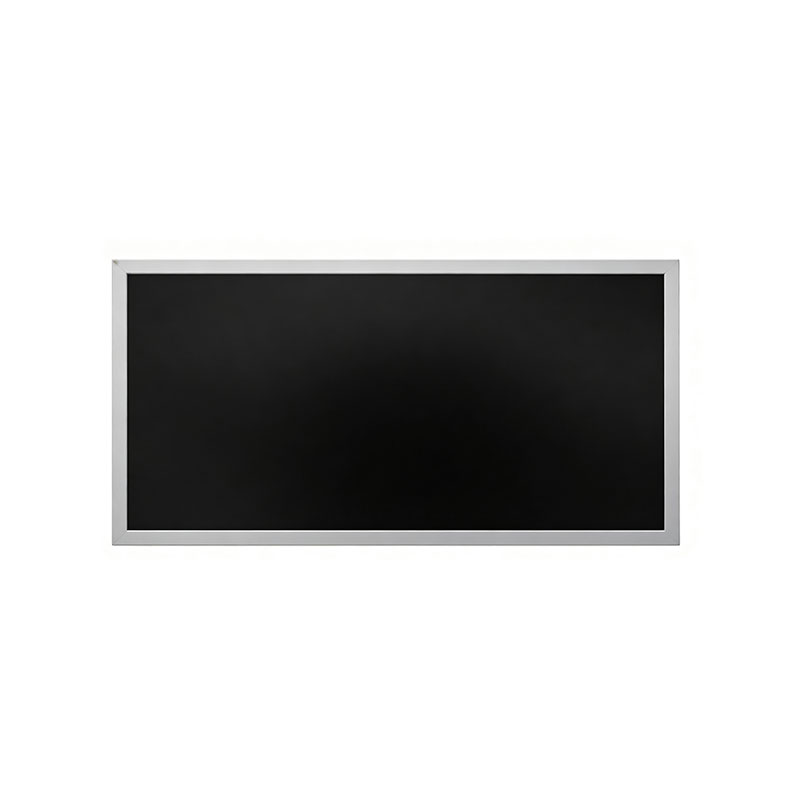

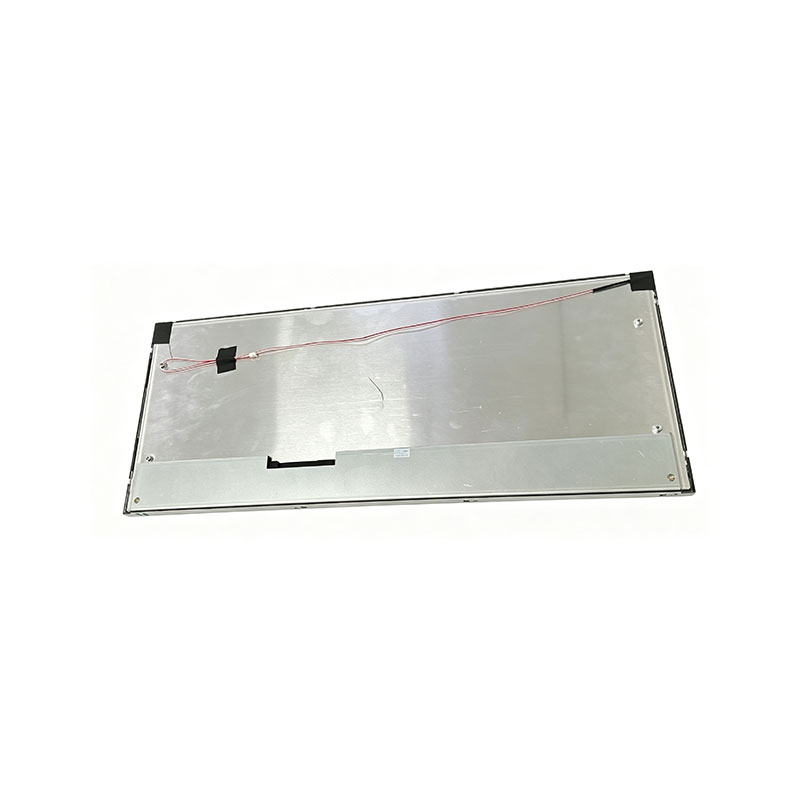

| 型号 | HT227HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 23.8" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 22.7" 切割拉伸钢筋（从23.8" 面板切割，3/4切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×810，宽高比21:9 | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 531.36（宽）×224.17（高）毫米 | ||
| 外形尺寸 | 561.36（宽）×254.17（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 未指定 | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
定制条形液晶切割服务--OEM/ODM，任何标准面板尺寸
每种非标准纵横比对应一个工程合作伙伴，从8" 开始；至88"
概述
大多数条形/拉伸纵横比LCD要求不是从目录零件号开始的，而是从安装腔开始的：货架深度、立柱宽度、电梯侧柱、车辆仪表板切口。标准16:9面板很少适合这种几何形状。
HituLCD的定制切割服务 任何标准TFT-LCD面板尺寸 精确地沿一个轴对其进行修剪，以匹配您的精确机械包络——将大规模生产的基础电池变成专门制造的条形显示器，而无需完全定制玻璃工具程序的成本和交付时间。
这不是一个单一的SKU产品，而是一个 工程服务。如果您能指定轮廓，我们将评估是否可以切割，从哪个基板切割，以及在什么公差和成本下切割。
我们合作的尺寸范围
| 类别 | 范围 | 备注 |
|---|---|---|
| 全拉伸棒材产品系列 | 8" 至88" 对角线 | 每个项目的自定义宽高比、亮度和界面 |
| 常见的可切割基板型号 | 18.5", 21.5", 23.8", 27", 32", 40" | 经过验证的切割工艺，最快的周转时间，最低的NRE |
| 自定义纵横比 | 4:1、8:1、16:3、16:4.5、32:9和其他非标准比率 | 适用于50+台的OEM订单 |
| 方向 | 竖向 | 机械图纸确认可行性 |
如果您的目标尺寸不在通常可切割的列表中，我们的工程团队仍将根据最近的可用基板评估可行性——发送您的轮廓图，我们将进行确认。
为什么选择切割而不是完全定制的工具？
| 定制切割（基板+装饰） | 全定制玻璃设计 | |
|---|---|---|
| NRE成本 | 低-仅限切割夹具+DFM | 高-新型电池/阵列工具 |
| 样品交期 | 周 | 月份 |
| 最低起订量 | 50件起 | 通常为数千 |
| 设计灵活性 | 基板限制内的单轴装饰 | 完全自由，任何比例/尺寸 |
| 最适合 | 大多数酒吧/货架/标牌/HMI应用 | 极端比率或超高容量程序 |
对于大多数零售、运输、电梯、自动售货和工业HMI项目来说，从现有基板上定制切割可以以研磨工具的成本和时间的一小部分提供所需的外形尺寸，这就是为什么它是我们的核心服务。
程序如何工作
分享你的大纲 --目标尺寸或图形（DWG/DXF/STEP）、方向和安装约束
DFM可行性审查 --我们的工程师选择最近的基板，并确认切割线清除了栅极/源极驱动器布线和有源TFT阵列
切割方法建议 --机械轮切割或超快激光切割，根据公差和与有效区域的接近程度进行选择
工程样品 --生产首件样品并进行边缘密封以供验证，包括光学（漏光/Mura）和机械（边缘完整性）检查
可靠性鉴定 --在工艺锁定之前，根据商定的环境/机械标准（湿热、热冲击、跌落）对样品进行测试
批量生产发布 --最小起订量为50件，每批都有质量文件
切割与；过程能力
机械轮（划线和断裂）切割 --成本更低，交货时间更短，典型公差±0.2-0.3毫米；适用于在活动显示区域外切割线条
超快激光切割 --精度更高，微裂纹和热影响区最小，典型公差±0.05-0.1 mm；当切割线接近有源阵列或驱动器IC时使用
边缘密封 --切割后涂上UV固化分配密封剂，以防止液晶泄漏和水分进入
驾驶员重新映射 --重新配置定时/驱动板，其中切割会移除原始活动区域的一部分，因此保留的区域以本机分辨率正确显示
我们测试的可靠性标准
| 测试 | 标准参考 | 目的 |
|---|---|---|
| 湿热（“双85”） | IEC 60068-2-78/JEITA ED-4701/100 | 密封边缘的防潮性能 |
| 热冲击/温度循环 | IEC 60068-2-14 | 边缘密封和玻璃在温度波动下的完整性 |
| 高温/低温储存 / 操作 | 按选定的商业/工业等级 | 现场环境生存能力 |
| 机械冲击/跌落 | IEC 60068-2-27，ISTA/MIL-STD-810风格 | 包装单元坚固耐用 |
根据申请选择消费级或工业级资格；可比切割项目的基准数据可以在NDA下共享。
亮度、界面 / 自定义选项
亮度： 室内/混合光使用标准为500-1000cd/m²；对于半室外或面向窗户的安装，最高可达1500-2000cd/m²
接口： HDMI、LVDS或eDP，包括驱动板定制
触摸： 可提供带光学粘合的PCAP触摸覆盖层
盖透镜： 定制形状、厚度、AR/AG涂层
品牌： 徽标打印、定制FFC/连接器长度、自有标签包装
成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（切削夹具+DFM） | 按项目报价 | 取决于切割的复杂性和方法 |
| 首次样品交付周期 | 2-4周 | 从图纸确认到样品装运 |
| 批量生产产量 | 85-90%（机械）/90-95%+（激光） | 取决于切割几何形状和与活动区域的接近程度 |
| 最低起订量 | 50件 | 可切割系列的标准配置 |
典型应用
零售货架边缘和智能货架标签显示
电梯、大厅和走廊标志
公交、公交车站和地铁乘客信息显示
自动售货机和自助服务亭
工业控制面板和机器HMI
车辆仪表板和车内显示器
如何发送报价
目标轮廓图（DWG/DXF/STEP）或尺寸和方向
已知的最近标准面板尺寸（如有）（18.5" /21.5" /23.8" /27" /32" /40" 或其他）
所需的亮度、界面和工作温度等级
应用环境（室内/半室外/振动暴露）
预计年交易量
发送您的大纲和目标环境，HituLCD的工程团队将返回DFM可行性评估、推荐的切割方法和正式报价，包括NRE、样品交付周期和批量生产条款，适用于8" 以下的任何条形尺寸；88”；。
23.8" 条形LCD模块面板显示器（可切割/拉伸条形系列）
定制超宽高比TFT-LCD模块|OEM/ODM |最小起订量50个
概述
23.8" 条形液晶显示模块由标准的23.8" 液晶显示器制成；a-Si TFT-LCD面板（1920×1080 FHD基本单元），沿一个轴精确切割以生产非标准的细长“；拉伸杆；外形尺寸——非常适合零售货架边缘标牌、交通显示器、电梯/大厅面板、自动售货机正面和工业控制界面，传统的16:9面板根本无法适应可用的安装空间。
由于切割是在大规模生产的基础单元上进行的，而不是完全定制的模具运行，因此客户可以以研磨定制面板设计的一小部分成本和交付时间获得接近定制的机械几何形状。
注：最终有效面积、分辨率和纵横比取决于客户指定的切割线，并在DFM（制造设计）审查期间得到确认。以下数值反映了基数23.8" 面板和典型切割范围；最终规范通过签署的规范确认表按项目发布。
主要特点
自定义纵横比--从基部23.8" 沿一个轴（宽度或高度）修剪；FHD细胞；典型的结果比率包括8:1、16:3、16:4.5和每个客户图纸的其他条形/拉伸格式
高亮度选项 --500-1000cd/m²标准范围，适用于混合轻型零售/运输环境；高达1500-2000cd/m²可用于半室外或面向窗户的安装¹
接口灵活性 --HDMI、LVDS或eDP信号输入可用；包括驱动器板重新映射，其中切割去除了部分有源阵列
工业级可靠性 --宽工作温度选项和长寿命LED背光（见可靠性部分）
OEM/ODM支持 --自定义亮度、分辨率/定时、界面、盖透镜粘合、徽标品牌和自有标签包装
可选触摸 --可应要求提供PCAP触摸覆盖层（带光学粘合，适用于室外/高振动使用）
技术规格
| 参数 | 基板（预切割） | 典型切割范围 | 备注 |
|---|---|---|---|
| 基板尺寸 | 23.8" 对角线 | — | 标准a-Si TFT-LCD单元 |
| 基础分辨率 | 1920×1080（跳频），16:9 | 切割后保留的有效面积按比例减少 | 根据切割线确认最终解决方案 |
| 基地活动区 | ≈527.0（宽）×296.5（高）平方毫米 | 根据客户规格修剪一个轴 | ±0.3mm典型加工公差¹ |
| 像素间距 | ≈0.2745毫米 | 保留轴不变 | — |
| 亮度（辉度） | 250 cd/m²（典型基板） | 500/700/1000/1500cd/m²（自定义背光） | 按应用程序选择；请参见应用程序表 |
| 对比度 | 1000:1 (typ.) | 未改变 | — |
| 视角 | 89/89/89/89°（典型，所有方向） | 未改变 | 对称观看 |
| 颜色深度 | 8位，16.7M色 | 未改变 | RGB垂直条纹 |
| 背光类型 | 边缘照明WLED | 边缘照明或直接照明（高亮度变体） | 50000小时额定寿命¹ |
| 接口 | LVDS（2小时，8位） | LVDS/HDMI/eDP可用 | 包括驱动板定制 |
| 工作温度 | 0°C至+50°C（商业级） | −20°C至+70°C（工业级，可选）¹ | 在询价阶段确认等级 |
| 储存温度 | −20°C至+60°C¹ | -30°C至+80°C（工业级）¹ | — |
| 模块深度 | ≈13毫米（底座） | 取决于背光驱动器堆栈 | 提供修身配置选项 |
| 盖板/粘合 | 可选的 | 气隙或全光学粘合 | 建议触摸/户外使用 |
| 最低起订量 | — | 50件 （定制切割面板） | HituLCD可切割系列标准 |
¹ 国际标准/典型行业参考值——由HituLCD的工程团队根据您的特定切割几何形状和应用环境进行书面确认。
定制&；OEM/ODM服务
在面板的机械限制范围内定制切割尺寸（单轴修剪）
自定义亮度调节（500–1500+cd/m²）
接口转换：HDMI、LVDS、eDP
PCAP触摸集成光学键合
定制盖板玻璃形状、厚度和AR/AG涂层
徽标打印、定制FFC/连接器长度、为自有品牌定制包装和标签
完整的DFM支持：机械图纸审查、gerber/pinout确认和预生产样品批准
典型应用
| 应用 | 推荐亮度 | 环境 |
|---|---|---|
| 零售货架边缘/智能货架标签 | 500-700cd/m² | 室内混合照明 |
| 电梯、大厅和走廊标志 | 500-1000cd/m² | 室内 |
| 交通/公交车站/地铁标志 | 700-1000cd/m² | 半室外，有盖 |
| 面向橱窗的零售展示 | 1000-1500cd/m² | 室内环境光线充足 |
| 自动售货机 / 亭子 | 500-1000cd/m² | 室内 |
| 工业控制面板/HMI | 500–1000cd/m²，宽温 | 工业级，24/7工作周期 |
订购信息
样品/原型运行： 第一篇文章样本可用（交付周期见常见问题解答）
最小起订量（批量生产）： 定制切割几何形状至少50件；更高的产量减少了单位工具的摊销
提前期： 在报价阶段根据切割复杂性、亮度级别和界面定制进行确认
质量文件： 应要求随每个生产批次提供检验报告、可靠性测试总结和COC（合格证书）
技术常见问题解答——适用于工程师、采购 / 项目经理
1.切割工艺 / 可行性
Q： 你推荐什么切割方法，我可以期望什么公差？根据精度和体积要求，有两种工艺可供选择：
机械轮（划线和断裂）切割 --成本低，交货期短，适用于活动显示区域外的直线切割；典型公差为±0.2-0.3毫米。
超快（UV/飞秒）激光切割 --精度更高，边缘更清洁，热影响区和微裂纹最小；典型公差±0.05-0.1 mm；当切割线接近有源区或驱动器IC时，建议使用。
在审查了您的目标尺寸和公差要求后，确认了推荐的方法。
Q： 切割是否会干扰栅极/源极迹线布线或TFT阵列？如果切割线落在布线余量内，则可以。在报价之前，我们的DFM审查会根据基板的栅极驱动器、源极驱动器和TFT阵列边界检查切割线，以确认保留的有源区是完全可寻址的，没有开路/短路风险。
Q： 您需要我们提供哪些图纸或参数来评估可行性？通常：
目标外形尺寸（或成品条形图/面板图，DWG/DXF/STEP）
所需活动区域和方向（纵向/横向）
接口首选项（HDMI/LVDS/eDP）和连接器位置约束（如有）
目标亮度和工作温度范围
预期安装方法/外壳深度
应用环境（室内、半室外、振动/冲击暴露）
Q： 切割后适用哪些边缘平整度和微裂纹标准？边缘检查遵循标准的光学玻璃边缘标准：在定义的边缘区域之外没有可见的碎屑（激光切割下的碎屑深度通常≤0.1mm），没有贯穿厚度的裂纹，边缘平整度得到控制，以避免在后续处理和安装过程中出现应力集中。样品批准后发布的工艺规范中记录了完整的检验标准。
2.可靠性 / 边缘密封
Q： 如何密封切割边缘，防止液晶泄漏和水分进入？切割后应用二次边缘密封工艺——通常是沿切割边缘施加可紫外线固化的分配密封剂，在紫外线下固化以形成防潮和LC泄漏屏障。在批量生产发布之前，根据以下可靠性测试计划验证密封剂的选择和分配模式。
Q： 切割模块能否通过标准可靠性测试，您是否有基准数据？切割模块按照与标准TFT-LCD模块相同的环境和机械标准进行测试，例如：
湿热（双-85/“85/85”）试验 --IEC 60068-2-78或JEITA ED-4701/100，通常为85°C/85%RH，持续96-500小时，具体取决于等级
热冲击/温度循环 --IEC 60068-2-14，例如-20°C↔ +60°C或-30°C↔ +70°C，多次循环
高温/低温储存 / 操作 --根据所选的操作/储存温度范围
机械冲击/跌落试验 --包装单元的IEC 60068-2-27（冲击）或ISTA/MIL-STD-810型跌落试验
该模块是针对消费级还是工业级资格认证，取决于您的应用；在项目启动时就适用的测试计划和通过/失败标准达成一致，并且可以根据保密协议共享之前可比切割项目的基准报告。
Q： 切割后，密封边缘附近是否存在漏光或颜色偏移（Mura）的风险？这是切割面板的已知风险区域，特别是为什么边缘密封和背光重新遮蔽是该过程中受控的步骤。通过正确的激光切割边缘质量和密封剂分配，边缘漏光和Mura被控制在与标准面板边缘检查相同的验收标准范围内。工程样品用于在批量生产签收之前进行视觉和仪器验证。
3.成本、收益 / 前置时间
Q： 典型的NRE成本和首次样品交付周期是多少？NRE（切割夹具、DFM审查和工艺验证）根据切割复杂性和切割方法按项目报价。作为一般行业参考，首件样品（约20件）通常需要 2-4周 从图纸确认到样品装运；正式报价中确认了确切的NRE和交付周期。
Q： 我们在大规模生产中应该期望什么产量，最小起订量是多少？机械轮切割通常在 85–90% 范围；激光切割通常会产生 90–95%+，这取决于切割几何形状和与活动区域的接近程度。 定制切割面板的最小起订量为50件在工程样品获得批准并锁定流程后，生产交付周期和产量承诺正式确定。
联系人&；接下来的步骤
要收到正式报价，请提供：
目标轮廓图（DWG/DXF/STEP）或尺寸和方向
所需的亮度、界面和工作温度等级
预期应用和安装环境
预计年交易量
HituLCD的工程团队将返回DFM可行性评估、推荐的切割方法和正式报价，包括NRE、样品交付周期和批量生产条款。
