由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |

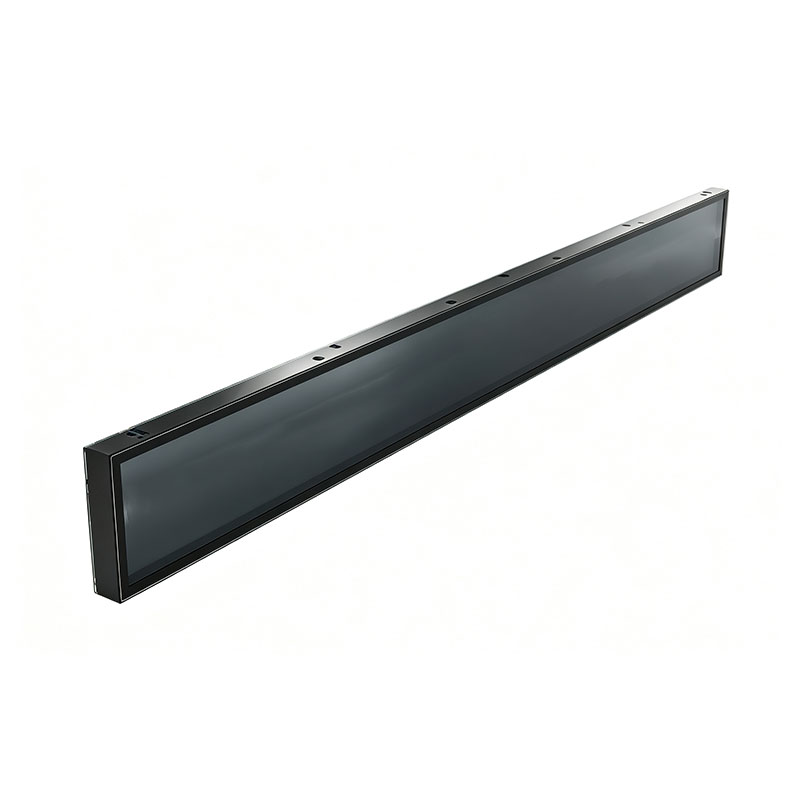

| 型号 | LD230EKE-FPA1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 23.1" 原生拉伸酒吧 | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×158，12.15:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 585.562（宽）×48.187（高）毫米 | ||
| 外形尺寸 | 593.8（宽）×63.4（高）×19（深）毫米 | ||
| 面板重量 | 550克（典型） / 755克（最大） | ||
| 表面处理 | 哑光硬质涂层（4H） | ||
| 对比度 | 1000:1（典型）（透射式） | ||
| 典型亮度 | 700 cd/m²（典型值） | ||
| 响应时间 | 6（典型）（G到G）毫秒 | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89℃/89°（最小）（CR≥10） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，无驱动IC | ||
| 功耗 | 7.51W（型号） | ||
| 信号接口 | 57个引脚，1.25毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 投射式电容触摸，USB | ||
| 应用领域 | 工业设备、数字标牌、自动售货机 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM显示器集成——从面板到成品解决方案
我们支持OEM和ODM制造模式——根据您的确切规格进行构建，或与我们的工程团队合作从头开始设计显示解决方案。除了裸面板，HITULCD还提供完全集成的系统：LCD粘合、触摸集成、外壳/外壳组装、定制AD/控制板和自有品牌，并得到ISO 14644-1认证的洁净室生产和全面DFM审查的支持。
全栈集成能力
光学 / 触摸集成 --光学粘合、投射电容式触摸（包括适用于工业用途的手套兼容调谐）、防眩光/防反射涂层。
定制电子产品 --AD/控制板支持HDMI、DP、VGA、LVDS、eDP信号输入、自动调光传感器和RS-232控制。
机械与；住房 --定制边框、机箱和机箱设计——从零售的超薄框架到运输和户外部署的坚固外壳。
亮度 / 面板定制 --从350cd/m²（室内标牌）到3000cd/m²（阳光直射可读性）的全范围，以及自定义尺寸、分辨率和纵横比。
品牌与；包装 --为分销商和集成商提供徽标品牌和自有品牌包装。
在工具开始之前，所有程序都得到了完整的技术文档和DFM（可制造性设计）审查的支持，因此问题是在生产之前而不是之后发现的。
跨行业的成熟应用经验
| 工业 | 典型部署 |
|---|---|
| 智能零售 | 货架边缘显示器、橱窗标牌、便利店酒吧显示器——高亮度、超宽的店面格式。 |
| 运输 | 乘客信息系统、具有开放式架构智能PIS集成的车队显示器，专为连续的每日温度波动和24/7正常运行时间而设计。 |
| 医疗设备 | 专为临床环境中一致的光学性能和长期可靠性而设计的面板。 |
| 户外广告 | 阳光可读、防风雨的数字标牌，适合直接暴露在室外和连续操作。 |
| 工业自动化 | 用于自动化系统和工业终端的HMI面板和嵌入式显示器。 |
| 加油站终端 | 用于户外销售点和支付系统的坚固、高亮度终端显示器。 |
经过现场验证的业绩记录
从电动汽车充电站到户外数字标牌，在欧洲和北美部署了多个大尺寸高亮度面板。
尽管每天的温度波动很大，但交通管理局的试点项目在延长的现场运行期间运行了数十台半室外机组，报告显示面板故障为零。
国际商业装置，包括整合到中东电梯和酒店项目中的大尺寸酒吧式面板。
为集成商在紧迫的项目进度下提供工程支持，包括当天的信号定时文件周转。
为什么OEM/ODM合作伙伴选择HITULCD
合规就绪： CE、FCC、RoHS和REACH为标准；UL、CCC、EAC可应要求提供，缩短您在西部地区的上市时间。
设计寿命： 面板额定可连续24/7运行50000小时。
工程访问： 从概念到DFM再到生产，与我们的技术团队直接沟通，而不是您和工程师之间的销售层。
可扩展生产： 12000多台/月产能，支持从原型运行到批量生产的所有项目，OEM/ODM项目的最小起订量低至20台。
可验证工厂： 直接制造商-深圳市韩图佳实科技有限公司，有限公司，成立于2014年，拥有可公开验证的企业注册。
无论您是需要一个即插即用的替换面板，还是需要一个完全定制的显示系统集成到您的产品中，我们的工程团队都可以审查您的规格，并就最实用的生产路径提供建议。分享您的目标应用程序、大小和接口要求，以开始可行性讨论。
定制条形TFT模块——工程概述
参考：LD230EKE-FPA1 | HITULCD
1.切割工艺 / 可行性
切割方法： 我们根据您的公差要求在两种工艺之间进行选择：
机械轮切割--适合公差 / ge；plusmn；0.3mm，体积更大，对成本敏感的程序。速度更快，但在不进行后处理的情况下，边缘微裂纹的风险更高。
超快激光切割--适用于精密公差（低至0.1mm）、切割线附近的高迹线密度或具有严格光学一致性要求的程序。冷加工显著减少了碎裂和微裂纹，是我们对这种拉伸杆格式的默认建议。
在开始取样之前，我们会根据您的公差规格、切割几何形状和体积，在书面工艺方案中确认最终方法。
迹线/电路间隙： 在最终确定切割线之前，我们验证它不会与面板的栅极/源极迹线或有源TFT阵列区域相交，这会导致线路缺陷或功能故障。
为了完成可行性评估，我们通常需要：
原始面板数据表（包括栅极/源极线布局和TAB/COF键合位置）
目标切割图（轮廓、活动区域、安装孔——首选DXF/DWG）
您对切割线附近痕迹间隙的公差要求
边缘处理标准：切割后的边缘平整度控制在Ra&；le；0.5&；微型的；m、 切削深度 / le；0.05mm，在零件加工之前，用400倍显微镜检查以确认没有传播的微裂纹。
2.可靠性 / 密封
密封工艺： 切割会去除面板的原始边缘密封，因此我们采用了二次密封工艺——紫外线分配加边缘重新密封——以恢复切割边缘的水分和泄漏保护。材料选择（例如，低吸湿性紫外线粘合剂与环氧树脂）根据您的操作环境（室内/室外、湿度暴露）进行调整。
可靠性测试： 根据您的应用，后切模块可以符合消费级或工业级标准，包括：
| 测试 | 参考基准 |
|---|---|
| 双85（85摄氏度/85%相对湿度） | 96-168小时，功能通过，无泄漏传播 |
| 热冲击 | -20&；度；C&；哈尔；60&；度；C、 &；ge；50个周期 |
| 跌落测试 | 包装和用例定义的高度/角度 |
这些数字是可比削减计划的历史基准；根据您的具体结构设计，在采样期间会发布正式的测试报告。
光学性能： 密封边缘的漏光或Mura/颜色偏移主要取决于切割线和背光模块边缘之间的间隙设计。我们在取样时提供暗室泄漏检查报告，以确认1-2mm边缘区域符合规范——不合格的零件不予发货。
3.成本、收益 / 前置时间
NRE&；取样： NRE涵盖夹具开发、切削参数调整和首件检验；数量取决于切割复杂性和痕迹清除难度。首次样品运行（20件）通常需要4-6周。
批量生产： 根据我们在这类切割项目上的记录，产量可以保持在主流行业水平——一旦切割几何形状和迹线密度最终确定，我们将在报价时以书面形式确认具体数字。最小起订量因定制范围（切割/亮度/边框）而异；标准规格从最低起订量1开始，定制最小起订量在报价时确认。
供应商快照
法人单位：深圳市韩图佳实科技有限公司-成立于2014年，经营11年以上
认证：ISO9001/CE/FCC/RoHS/REACH；UL/CCC/ECA可应要求提供
产能：12000+台/月；标准交付周期2-3周，定制程序4-6周
保修期：12个月，提供工程支持
请将您的切割图和应用要求发送给我们，我们的工程团队将开始可行性评估。
