HITULCD |技术简报

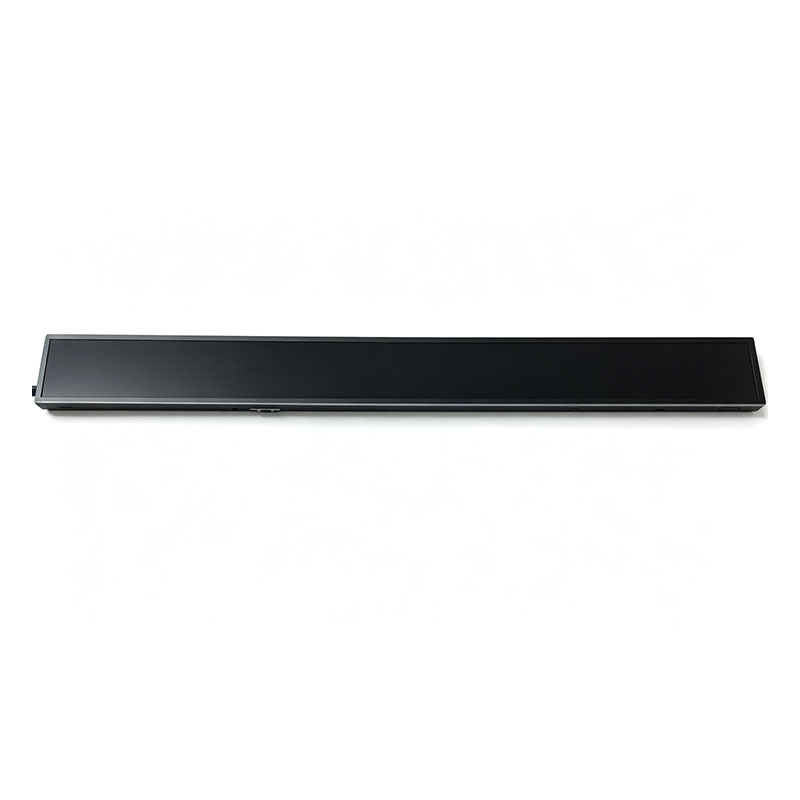

23.1" 超窄宽屏TFT液晶显示模块

型号S231AJ1-LE1

工厂直接为OEM定制切割拉伸条显示器；项目集成

HITULCD生产这种23.1" 的；超宽条形TFT LCD模块（1920 x 158分辨率，＞3:1纵横比，500cd/m²）完全由内部完成，从面板切割到密封和可靠性测试，用于集成商构建数字标牌、零售货架边缘显示器、交通乘客信息栏和信息亭系统。与从外部采购切割玻璃的第三方返工车间不同，我们的切割、封边和质量保证流程在一个屋檐下进行，为OEM和项目买家提供了一个单一的设计、样品和批量生产来源。

1.切割工艺 / 设计可行性

在报价之前，我们会根据源面板的栅极/源极迹线布局和有源TFT阵列评估每个定制切割请求，这样买家在工具开始后就不会发现布线冲突。

• 切割方法： 机械轮切割，用于标准公差和成本敏感的批量项目；超快激光切割，用于更严格的尺寸公差（±0.1mm级）或复杂的轮廓切割。在DFM审查期间，方法与客户的图纸一起选择，而不是预先确定。

• 在可行性确认之前，我们需要您提供以下信息： 目标切割尺寸和公差、有效面积（A.A.）要求、机械/安装图（DXF/PDF）和目标体积——这使我们的工程团队能够在2-3个工作日内确认切割可行性并报价NRE。

• 边缘处理标准： 打磨和抛光切割边缘；微裂纹扩展控制在符合IEC 60068-2-27的机械坚固性水平。边缘检查记录（视觉+尺寸）可应要求提供。

2.可靠性 / 边缘密封保证

• 密封工艺： 切割边缘用紫外线固化边缘密封剂密封（分配应用），以防止液晶泄漏和切割线处的水分进入——这是正确设计的切割模块和原始切割面板之间的关键区别。

可靠性测试基准（此类工业TFT模块的典型/参考值——合格项目可根据要求提供完整的测试报告）：

• 温度 / 湿度（双85试验）： 85°C/85%相对湿度，96-240小时，无分层或泄漏。

• 热冲击： 根据IEC 60068-2-14，20°C至60°C，2个循环/小时，24-96小时。

• 跌落试验： 根据ISTA/IEC 60068-2-32，76cm自由落在包装上，无结构或显示故障。

• 工作温度： 0°C~50°C|储存：-20°C~60°C（根据数据表）。

• 背光寿命： 30000小时（WLED，L50）。

• 密封后的光学性能： 装运前，在暗室条件下检查切割边缘区域是否存在漏光和Mura/色偏缺陷，确保密封边缘与主显示区域在光学上匹配。

3.成本、收益 / 项目时间表

• NRE/工具成本： 根据公差和夹具要求，标准机械切割程序通常为500-2000美元；在DFM审查后，单独引用激光切割或复杂轮廓程序。

• 第一个样品交付周期： 20件样品运行（机械切割）需要15-20个工作日；激光切割或更严格的公差计划通常会增加5-10个工作日。

• 批量生产产量：一旦工艺符合您的特定切割轮廓，这种类型的定制切割/密封程序通常会达到92-97%的收率；最终数字在试运行后得到确认（建议对＞5000台/年的项目进行PPAP式资格认证）。

• MOQ： 标准规格——1个单位（便于评估样品）。定制切割、亮度或边框更改可能会提高最低起订量；在报价阶段确认。

• 提前期： 2-3周标准规格| 4-6周定制切割程序。

供应商资格

对于采购尽职调查：

按键面板规格

注：标有；的数字；典型/参考”；反映可比工业级切割面板模块的标准行业基准，在正式提案或合同中作为保证规格引用之前，应与实际实验室测试报告确认。
