由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HD237HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 27" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 23.7" 切割拉伸钢筋（从27" 面板切割，1/5切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×216，宽高比8.89:1（大于3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 597.6（宽）×67.23（高）毫米 | ||
| 外形尺寸 | 627.6（宽）×97.23（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 500 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割条；拉伸LCD解决方案
任何尺寸。任何纵横比。一个切割伙伴。
我们可以切割您需要的任何条形/拉伸LCD尺寸
大多数拉伸条液晶显示器供应商向您出售固定的尺寸目录——19" ，21.5" 28" 37" 49.5" --然后你重新设计了你的外壳他们的 尺寸。
我们的工作方式正好相反： 你把外壳的切口发给我们，我们会设计面板来适应它。
作为OEM/ODM切割合作伙伴，我们将标准母玻璃TFT面板从小尺寸7" 转换为；通过大幅面98" 的面板；面板——转换为项目所需的任何非标准条形、条形或拉伸纵横比。如果标准母玻璃面板在您需要的尺寸范围内，我们很可能会将其切割成您的精确轮廓。
这使我们成为采购团队和项目工程师的首选合作伙伴，他们已经完成了机械设计，需要一个合适的显示器供应商 他们的 画画——不是反过来。
什么；任何尺寸；实践中的手段
| 你的要求 | 能力 |
|---|---|
| 超窄条形显示器（货架边缘、标牌标题） | 从10.1" 开始切割；–23.8" 母玻璃，高度低至约1" |
| 中型拉伸显示器（售货亭、电梯、自动售货机） | 从21.5" 开始切割；–43" 母玻璃 |
| 大幅面条形标牌（零售、交通、建筑） | 从49" 剪下；-98" 母玻璃 |
| 非9:16/非16:9的异常比率 | 可用母玻璃尺寸可实现的任何纵横比 |
| 圆角或凹口轮廓 | 提供组合直切+角铣工艺 |
| 小批量试生产到全批量生产 | 通过数千个单元程序获得20个pc工程样本 |
如果您不确定您的确切尺寸是否可以实现，请将您的图纸发送给我们——可行性审查是免费的，通常会在2个工作日内返回。
OEM/ODM切割工艺是如何工作的
图纸提交 --发送您的轮廓/切割线图（DXF/DWG/STEP）和所需的公差，或者简单地发送您的目标宽度×高度和纵横比。
可行性与；DFM审查 --我们的工程团队根据候选母玻璃面板的有效面积、驱动器IC放置和栅极/源极迹线布局检查您的切割线，并确认哪种面板源和切割方法（机械轮或超快激光）适合您的项目。
引文 --NRE（夹具/工具）、样品交付周期和目标数量的单价。
采样 --首件切割、边缘密封和可靠性测试单元（通常为15-20个工作日）。
验证 --您在机柜/系统中测试样本；我们支持对切割线、亮度、界面或触摸要求的任何迭代。
大规模生产 --一旦样品获得批准，我们将进行批量生产，并进行100%的切割后光学检测和完全可追溯性。
全OEM/ODM服务范围——超越极限
切割玻璃只是开始。作为OEM/ODM合作伙伴，我们还可以定制：
光学性能 --亮度（室外/高环境光使用的标准或高亮度700-1000cd/m²）、视角（IPS或TN）、色温
接口 / 驾驶电子设备 --LVDS/eDP面板，可选择控制板（裸面板、嵌入式Android板或自定义驱动板）、连接器和线束布局，以匹配您的装配线
触摸集成 --PCAP或电阻式触摸覆盖层粘合到切割面板上
盖板玻璃 --厚度、形状、AG/AR/AF涂层和徽标印刷/丝网印刷
品牌与；包装 --以您的品牌发布的用于直接转售的自有标签包装、定制标签和文件（数据表、COA、RoHS/REACH声明）
为什么项目团队选择我们作为他们的切割合作伙伴
尺寸优先工程 --我们根据您的机械图纸进行设计，而不是要求您根据目录尺寸重新设计
两种内部切割技术 --机械轮切割用于成本驱动的程序，超快激光切割用于精密公差或有源电路附近的切割，根据项目选择，而不是一刀切
对每个切割设计进行可靠性重新验证 --PPAP签署前的温度/湿度、热冲击和跌落测试，而不仅仅是在原始母玻璃面板上
透明的DFM反馈 --如果某个尺寸在任何可用的母玻璃中都不可行，或者需要折衷（例如，稍微调整有效面积，不同的面板来源），我们会在免费可行性审查期间提前告诉您，然后再决定使用工具
与你一起成长 --同一工程团队支持20台pc原型运行和数千台生产计划
典型行业与；使用场景
零售货架边缘和价格标签显示
电梯/电梯楼层指示器
售货亭、自动售货机和ATM挡板
公共交通信息栏
工业HMI/控制面板切口
建筑和楼宇综合标识
定制仪表盘和嵌入式系统显示器
OEM/ODM常见问题解答
Q： 我们有一个完全非标准的纵横比，与任何目录产品都不匹配——你还能帮忙吗？是的，这是我们OEM/ODM切割服务的核心。发送您的目标尺寸或图纸，我们将确定哪些母玻璃面板可以切割成您的轮廓，并确认可行性。
Q： 您可以裁剪的最小尺寸或最大尺寸是多少？我们提供从小型面板（约7" ）到大型面板（约98" ）的各种商用母玻璃尺寸。极小的杆高度或非常严格的公差可能需要激光切割，而不是机械轮切割——这在可行性审查期间得到了证实。
Q： 你能给成品贴上我们品牌的私人标签吗？是的，自有品牌包装、定制文档和OEM品牌是我们ODM服务的标准部分。
Q： 您需要我们提供什么来开始可行性审查？图纸（DXF/DWG/STEP）或明确的目标尺寸（宽度×高度、公差和首选纵横比）、您的目标应用/环境以及您的预期年产量。我们将在2个工作日内回复可行性、推荐的切割方法和预算定价。
Q： 你能同时支持小批量原型和全批量生产吗？是的，用于您的约20件样品运行的相同工程和工具可以转入批量生产，因此原型和批量订单之间没有重新认证的差距。
有没有人目录上没有的尺码？把你的图纸发给我们——如果它可以从标准的母玻璃面板上切割下来，我们就可以建造它。

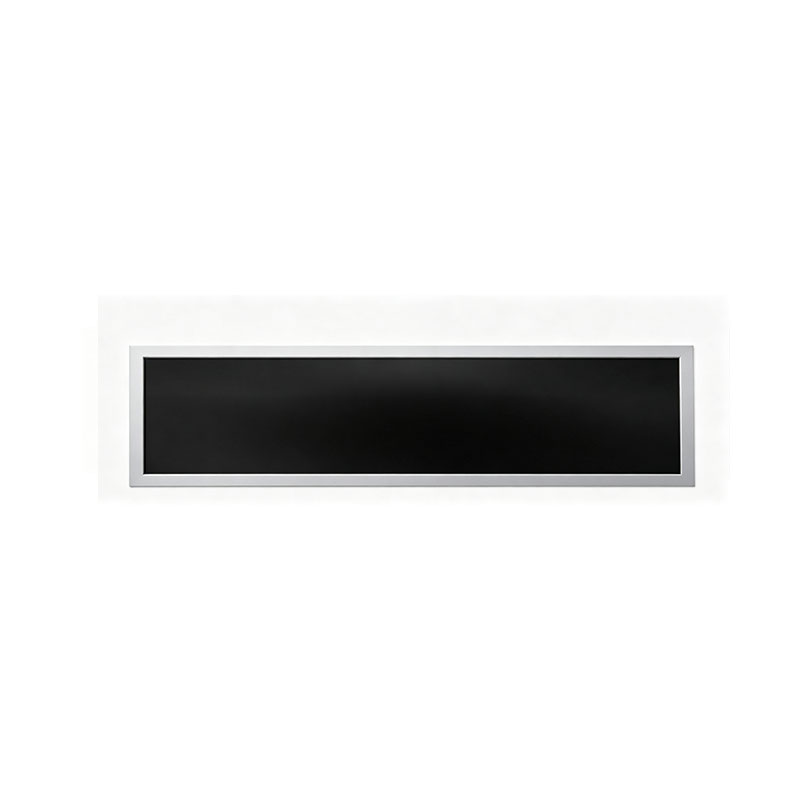

23.7" 非标准宽高比LCD面板（自定义切割条/拉伸显示器）
非标TFT-LCD面板定制玻璃切割服务|母材玻璃到棒材转换|工程样品到批量生产
概述
23.7" 非标准纵横比LCD面板是一种由标准23.6" LCD面板生产的精密切割TFT-LCD模块；/23.8" FHD母玻璃面板，并重新设计成定制的条形/拉伸格式，以适应非标准机械开口——货架边缘标牌、电梯/升降机显示器、售货亭边框、控制面板切口、车辆仪表板和建筑嵌入式屏幕。
与具有固定纵横比的现成拉伸条形面板不同，这是一种 按订单工程服务：我们根据您的机械图纸（DWG/DXF/STEP）或目标切割线尺寸，将经过验证的高产量母玻璃面板转换为您的精确非标准尺寸，同时保持电气功能、光学性能和长期可靠性。
关于以下规格值的说明：如果本页未确认hitulcd的内部测试数据，则所示数值遵循23.6的通用行业/国际参考标准；–23.8" FHD IPS/TN TFT面板（符合IEC 61966、RoHS 2.0/REACH标准的组件）。在最终确定物料清单之前，请索取数据表或COA以获取面板特定的测量值。
主要特点
定制切割线工程--由23.6" 衍生的任何非标准宽度/高度组合；/23.8" 母玻璃，与您的外壳图纸相匹配
双切割技术 --用于成本敏感、非关键公差项目的机械轮切割（划线和断裂）；超快（飞秒/皮秒）激光切割，可实现精密公差和有源区附近的切割
二次封边工艺 --沿切割边缘分配紫外线固化树脂，以恢复切割后的水分/灰尘进入保护
完全可靠性再验证 --在PPAP签署之前，每个切割设计都要经过温度/湿度、热冲击和机械跌落测试
宽视角 --178°（H）/178°（V）IPS核心面板选项可用
工业操作范围 ---20°C至70°C，适用于室外售货亭、运输和无空调外壳
标准LVDS接口，数字标牌媒体播放器的插入式兼容控制板选项
可选PCAP触摸覆盖、AG/AR盖透镜、高亮度LED背光（500-1000cd/m²）
规格表
| 参数 | 标准值 | 备注 |
|---|---|---|
| 面板光源（母玻璃） | 23.6" /23.8" FHD TFT | 剪切前的1920×1080原生分辨率 |
| 切割/完成对角线 | 23.7" （自定义） | 根据客户图纸确定最终活动区域 |
| 切割后的纵横比 | 非标准/客户定义 | 根据您的外壳CAD进行确认 |
| 面板技术 | IPS/TN（在报价时选择） | IPS推荐用于广角标牌 |
| 接口 | LVDS，30/40引脚 | 可应要求提供eDP |
| 亮度 | 300–500 cd/m²（标准）/700–1000 cd/m³（高亮度选项） | 根据IEC 62341测试方法 |
| 对比度 | 1000:1 (typ.) | — |
| 视角 | 178°/178°（IPS）或170°/160°（TN） | CR≥10 |
| 响应时间 | 8毫秒（典型值，G-to-G） | — |
| 显示颜色 | 1670万（通过FRC） | — |
| 背光 | WLED，寿命≥50000小时 | — |
| 工作温度 | -20°C至+70°C | 工业级默认值 |
| 储存温度 | -30°C至+80°C | — |
| 电源 | 12V DC（典型） | 确认控制板规格 |
| 盖板玻璃 | 1.1/2.0/3.0 mm可选，AG或AR涂层 | — |
| 触摸选项 | 投射电容（PCAP）或电阻 | 可选的 |
| 切削公差 | ±0.3毫米（机械轮）/±0.1毫米（激光） | 根据电路附近的切割线选择方法 |
| 认证 | RoHS 2.0、REACH、CE、FCC | TFT模块的标准出口合规性 |
应用程序
货架边缘/零售价格标签显示
电梯 / 电梯楼层指示器
售货亭和自动售货机边框
工业HMI/控制面板切口
公共交通信息栏
建筑嵌入式/建筑集成显示器
自定义仪表盘
定制&；OEM/ODM能力
切割线和轮廓图审查（接受DWG/DXF/STEP）
背光亮度、色温和视角定制
盖板形状、厚度和涂层（AG/AR/AF）定制
控制板/驱动板集成（安卓、嵌入式Linux或裸LVDS接口）
触摸面板（PCAP/电阻）集成
根据您的装配线定制接头和线束
质量、测试 / 包装
进料面板检验（每批COA）
切割后100%光学检查（Mura、漏光、死像素）
可靠性样品测试可用：温度/湿度循环、热冲击、振动、跌落测试
出口用防静电防潮袋+泡沫托盘包装
按批次/日期代码完全可追溯
为什么与我们合作
从RFQ到PPAP，为定制切割面板项目提供专门的工程支持
两种切割工艺可用于平衡成本和公差要求
在您承诺使用工具之前透明地共享可靠性数据
出口准备文件：数据表、COA、RoHS/REACH声明、装箱单
准备好开始你的项目了吗？ 将您的机械图纸（DXF/DWG/STEP）和目标数量发送给我们，我们的工程团队将在2个工作日内确认切割可行性、预算定价和样品交付时间。
工程与；可靠性常见问题
供海外工程师、采购经理和项目业主评估定制切割LCD程序
1.工艺技术与；可行性
Q： 对于我们的目标尺寸和公差，您推荐哪种切割方法——机械轮切割还是超快激光切割？
两者都有，选择取决于切割线相对于面板有效面积（AA）的位置以及机柜所需的公差：
机械轮（划线和断裂）切割 --成本更低，交付周期更短，适用于切割线距离AA/电路区域舒适且公差要求≥±0.3mm的情况。
超快激光切割（飞秒/皮秒） --更高的精度（典型值为±0.1mm），一种冷切割工艺，可最大限度地减少热影响区和微裂纹，当切割线靠近栅极/源极驱动器区域或有源TFT阵列时，或者当必须将边缘碎裂风险降至最低时，是推荐的方法。
在对照面板的内部布局审查了您的图纸后，我们确认了推荐的方法。
Q： 切割线是否会干扰原始面板的栅极/源极迹线或TFT阵列区域？
这是根据面板的内部电路布局（COF/COG键合区域、栅极驱动器IC放置、源极PCB接线片布线）逐案评估的。保持AA边缘的最小禁止余量，以避免切割有源电路或信号迹线——确切的余量取决于源面板模型。
Q： 您需要我们提供哪些图纸或参数来确认切割可行性？
要进行可行性评估，请提供：
目标轮廓/切割线图（DXF/DWG/STEP），明确标记活动显示区域和安装参考点
切割边缘所需公差（±mm）
相对于原始面板驱动器IC的首选观察区域方向（如果已知）
取样和批量生产的目标数量
Q： 切割后的边缘平整度和微裂纹控制标准是什么？
根据内部边缘质量标准检查切割边缘，包括边缘平整度（在规定深度内无切屑）和微裂纹长度限制，在放大倍数（通常为10-50x）下进行验证，作为100%切割后检查的一部分。可应要求提供完整的检验标准和样品照片。
2.可靠性 / 边缘密封保证
Q： 切割后，您使用什么二次密封工艺来防止液晶泄漏和水分进入？
在二次密封步骤中，沿着新切割的边缘分配紫外线固化树脂，恢复切割原始面板密封时破裂的屏障。这与边缘检查相结合，以在面板进行可靠性测试之前确认完全覆盖且无空隙。
Q： 切割的TFT模块能否通过标准消费级/工业级可靠性测试？你能分享类似切割项目的参考测试数据吗？
是的——在PPAP签署之前，切割面板通过标准可靠性测试套件进行重新鉴定，通常包括：
高温/高湿储存（“双85”）：85°C/85%相对湿度，240-500小时
高低温循环：例如-20°C至60°C，96小时，多次循环
热冲击试验
结构跌落测试（根据适用标准，如ISTA或MIL-STD-810方法，根据您的产品类别选择）
一旦您的目标尺寸和应用得到确认，可以在NDA下共享之前可比切割计划的参考测试报告——请说明您的要求是消费级还是工业级，以便我们调整验收标准。
Q： 封边后，切割区域是否容易出现漏光或色偏（Mura）缺陷？
边缘漏光和Mura风险主要通过背光遮蔽（切割边缘的黑色胶带/泡沫垫片返工）和一致的UV树脂分配厚度来控制。每个切割单元在装运前都经过100%的漏光和Mura光学检查；任何超出视觉验收标准的单位都会报废，不进入成品库存。
3.成本、收益 / 前置时间
Q： 开始定制切割项目的NRE成本是多少，第一个样品（例如20件）的生产需要多长时间？
NRE涵盖了切割夹具/夹具的开发和首件工艺验证；一旦审查了图纸和切割线几何形状，就会按项目引用，因为夹具的复杂性会随着形状而变化。初始运行（例如20件）的典型第一样品交付周期为 15-20个工作日 从图纸审批到夹具设置、切割、边缘密封和可靠性抽查。
Q： 我们在大规模生产时可以期待什么产量，你的最小起订量是多少？
对于已建立的、经过验证的切割设计，批量生产产量通常在 90–98% 一旦工艺合格，范围；新的切割几何形状可能在初始斜坡上升期间开始较低，并随着夹具和工艺的微调而改善。批量生产最小起订量通常为 500-1000件 尽管这可能会根据源面板的可用性和切割夹具的摊销而有所不同，但请告知您的目标年产量，我们将相应地提出最小起订量和定价级别。
本文件中标记为标准/典型的所有值均作为早期评估的国际行业参考点提供。最终规格、公差和测试数据将在图纸审查后发布的正式报价和数据表中确认。
