由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | QV240FBM-N10 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 24.0" （27.0" 1/3切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×360，5.33:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 597.888（宽）×112.104（高）毫米 | ||
| 外形尺寸 | 612.7（宽）×132.1（高）×13.3（深）毫米 | ||
| 面板重量 | 1.35公斤（型号） | ||
| 表面处理 | 哑光（雾度25%） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 典型亮度 | 300cd/m² | ||
| 响应时间 | 30（典型值）（Tr+Td）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，30K小时，无驱动IC | ||
| 功耗 | 11.1W（典型） / 15.2W（最大） | ||
| 信号接口 | 30个引脚，1毫米LVDS（2通道，8位） | ||
| 供电电压 | 5.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM条形显示器制造；设备集成
深圳市翰图佳实科技有限公司。
本简报旨在供海外工程师、采购经理和项目所有者评估定制拉伸条（超宽）LCD显示器和全设备/显示器集成项目的OEM/ODM合作伙伴。
1.为什么选择HITULCD进行OEM/ODM
| 成立 | 2014年（运营11+年） |
| 出口市场 | 38+个国家 |
| 年产能 | 120000+台 |
| 认证 | ISO9001:2015、ISO14001:2015、IATF16949:2016、CE、FCC、RoHS、UL、REACH、WEEE |
| 制造模型 | 内部LCD粘合、结构组装和可靠性测试——不是贸易公司 |
我们同时支持：
ODM（全定制设计） --从您的目标尺寸、亮度和安装规格，到完全按照您的要求构建的生产就绪模块；和，以及
OEM（品牌重塑/修改） --自有标签包装、徽标/固件品牌以及对我们现有平台产品的配置更改。
2.定制尺寸——我们酒吧展示平台内的任何尺寸
我们的拉伸条显示平台专为细长的外形而设计，而不是从标准的16:9面板重新调整用途。这意味着亮度、背光和驱动器设计从一开始就针对目标纵横比进行了优化，避免了简单缩小面板中出现的边缘亮度衰减。
| 参数 | 范围 |
|---|---|
| 标准尺寸范围 | 7" – 55" |
| 定制/非标准尺寸 | 可用--切割到您的精确目标尺寸 |
| 宽高比 | ≥3:1，最高可达32:1（典型值：5.33:1、16:3、16:4.5） |
| 亮度选项 | 300–3000cd/m²（室内至室外全日照） |
| 接口 | HDMI、VGA、LVDS、eDP |
| 触摸选项 | 投射电容式（PCAP），可应要求提供电阻式 |
| 盖玻片 | 标准回火/防眩光/光学粘合（用于阳光下的可读性） |
切割能力： 我们的母玻璃切割工艺允许将一个或两个轴修剪成非标准尺寸，使您的硬件团队能够精确地安装在您的外壳内——橱柜门、电梯条、货架边缘轨道、售货亭边框、车辆内部凹槽或建筑标牌切口。
3.设备 / 显示集成服务
除了LCD模块本身，我们还支持完全的系统级集成，因此显示器可以随时安装到您的设备中：
机械集成 --定制支架/外壳设计，与您的外壳、售货亭、橱柜或自动售货/制冷设备兼容
嵌入式显示器集成 --用于智能零售终端、自助服务亭、工业HMI面板和智慧城市基础设施
电气/接口定制 --HDMI/VGA/LVDS/eDP配置、自定义控制板、OSD按键布局、与设备电源匹配的电源输入
触摸集成 --PCAP触摸键用于交互式信息亭和终端应用
品牌化 --自定义徽标、固件启动屏幕和自有标签包装
结构组件 --开放式显示器构建、外壳组装和电缆/连接器定制，以匹配您现有的产品线
我们的工程团队执行 DFM（可制造性设计）审查 为每个定制项目提供完整的技术文档（图纸、数据表、测试报告），以支持您的内部审批流程。
4.内部制造能力
| 工艺阶段 | 设备 |
|---|---|
| 精密玻璃切割 | GH-1111激光切割机（7.5kW光纤激光器）；OC-1200A OC玻璃切割机 |
| COG/FOG粘合 | JYD-I900E全自动COG系列——微米级对位 |
| ACF层压 | F6-AS120 ACF覆膜机 |
| 表面贴装 | PT-A12-B自动贴片机 |
| 标记 | LS-900Pro激光打标机 |
| 可靠性测试 | HYC-TH-80DH高温/低温；湿度试验箱；跌落、振动和老化测试能力 |
| 检查 | 2D测量仪器、显微镜、目视检查系统、ISO 14644-1洁净室环境 |
生产流程：细胞喂养→ 真空淬火→ ACF附件→ IC校准 / 预绑定→ FOG电气测试→ FPC主键合→ FPC对齐 / 预绑定→ IC主键合→ ITO封装→ 高温粘合剂；标签附件→ 目视检查。
5.典型OEM/ODM项目流程
需求摄入 --目标尺寸、纵横比、亮度、接口、安装/外壳图、应用环境
DFM&可行性评审 --1-2个工作日内的工程反馈，包括切割可行性（如果尺寸不标准）和接口兼容性
报价 / 新关系能量 --书面确认工具/工程成本和交付周期
采样 --第一批样品（通常为20件）用于客户验证，标准2-3周/定制4-6周
可靠性验证 --客户或第三方根据商定的验收标准（温度/湿度、热冲击、跌落、振动）进行测试
大规模生产 --支持高达120000台/年的产能，分阶段小批量生产→ 可用于降低新项目风险的产量提升
6.我们支持的应用程序
零售货架边缘和冷却器/冰箱门显示器
结账柜台和POS栏显示器
公共汽车、火车和电梯乘客信息栏
自助服务亭和自动售货设备
工业HMI面板和自动化终端
建筑和建筑目录标牌
加油站和户外广告展示
7.合规与；质量保证
| 认证 | 状态 |
|---|---|
| CE（欧盟合规性） | 有效的 |
| FCC（美国合规） | 有效的 |
| RoHS | 合规的 |
| ISO 9001:2015 | 认证（设计、生产、交付） |
| ISO 14001:2015 | 认证 |
| 国际航空运输协会16949:2016 | 认证 |
| 达到 | 合规的 |
| 废弃电子电气设备 | 合规的 |
| 美国 | 可应要求提供 |
8.我们需要您提供什么
目标应用和设备类型（售货亭、冷却器门、车辆、标牌柜等）
目标显示器尺寸和安装/外壳图纸（如果需要定制切割）
亮度、界面和触摸要求
预计样品数量和年产量
您所在市场所需的目标认证（CE/FCC/UL/等）
联系电话：+86 186+8232 8732电子邮件：chenhua@hitulcd.com
本文档总结了标准OEM/ODM能力和制造平台数据。在对您的要求进行技术审查后，以书面形式确认项目特定的定价、交付周期和产量数据。

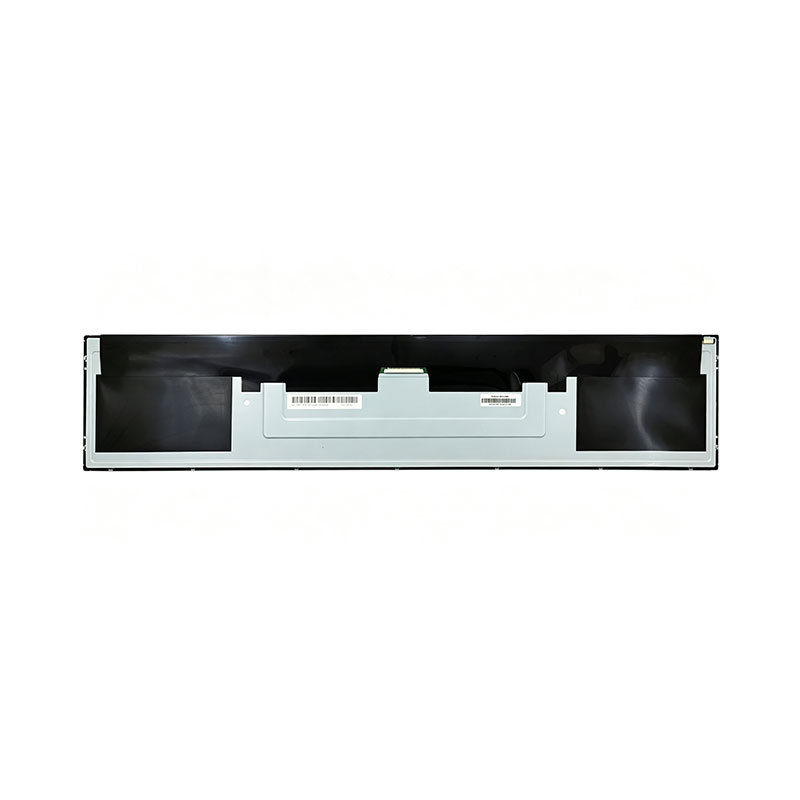

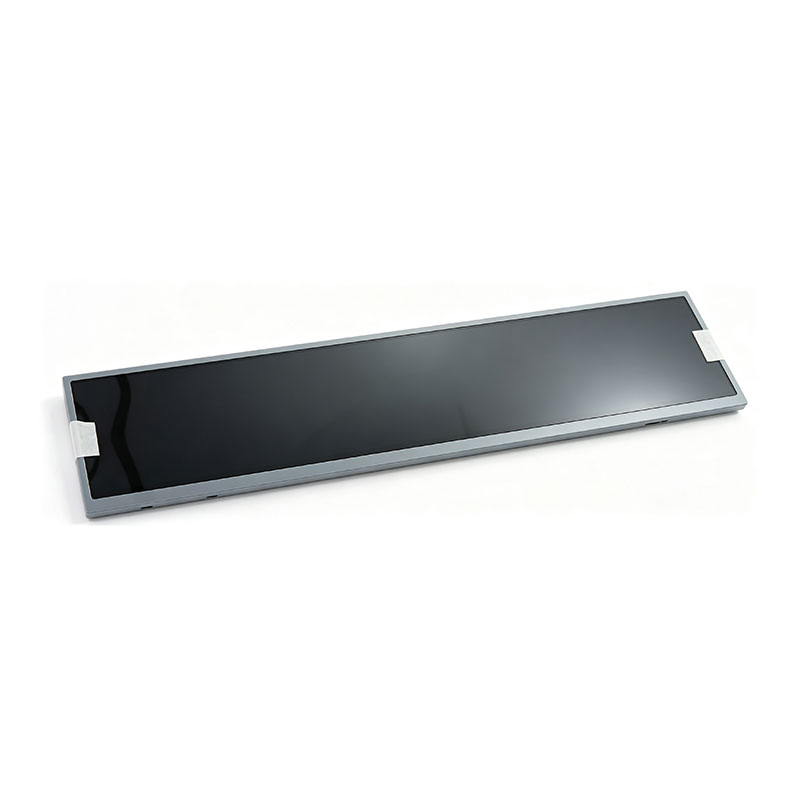

24" 窄超宽TFT LCD模块（按尺寸切割条形显示器）
型号：QV240FBM-N10|深圳市汉图佳实科技有限公司生产
本技术简报是为评估定制切割TFT条形显示器的海外工程师、采购经理和项目业主准备的。它解决了RFQ中最常见的三个方面-- 切割工艺可行性、可靠性/密封性和成本/产量/交付周期 --因此，您的团队可以在正式报价发布之前完成内部评估。
1.产品概述
24" 窄超宽TFT液晶显示模块（QV240FBM-N10）是通过精密切割技术生产的27" 将母玻璃面板转换为1/3拉伸条格式，从而得到分辨率为1920×360、宽高比为5.33:1的显示器。它专为零售货架/冷藏箱标牌、收银台显示器、公交车乘客信息和建筑目录应用程序而设计。
| 参数 | 规格 |
|---|---|
| 母面板尺寸 | 27.0" （缩小到1/3） |
| 成品对角线尺寸 | 24.0" |
| 分辨率/纵横比 | 1920（RGB）×360，5.33:1 |
| 活动区域（A.A.） | 597.888（宽）×112.104（高）毫米 |
| 外形尺寸 | 612.7（宽）×132.1（高）×13.3（深）毫米 |
| 面板重量 | 1.35 公斤（型号） |
| 面板类型 | a-Si TFT-LCD、ADS宽视角技术 |
| 像素排列 | RGB垂直条纹 |
| 表面处理 | 哑光、雾度25% |
| 亮度/对比度 | 300 cd/m²（典型） / 1200:1（典型，传输） |
| 响应时间 | 30毫秒（典型值，Tr+Td） |
| 视角 | 89°/89°/89℃/89°（典型，CR≥10），全视角 |
| 显示颜色 | 1670万色，72%NTSC制式 |
| 刷新率 | 60赫兹 |
| 背光 | WLED，寿命30000小时，无需驱动器IC |
| 功耗 | 11.1 W (Typ.) / 15.2 W (Max.) |
| 信号接口 | 30针，1.0mm间距LVDS（2通道，8位） |
| 控制板接口 | HDMI，VGA |
| 电源输入 | 直流12V，3A |
| 电源电压（面板） | 5.0 V（典型） |
| 触摸功能 | 无触摸（可应要求提供投射电容式触摸） |
| 工作温度 | 0~50°C |
| 储存温度 | -20~60°C |
| 认证 | ISO9001、CE、RoHS、FCC、REACH、WEEE（可应要求提供UL/CCC/ECA） |
2.切割工艺与；可行性评估
对于超宽宽高比条形显示器，我们使用 母玻璃二次精密切割工艺，在预评估阶段应用以下控制措施：
2.1切割方法建议
有两种切割方法可供选择，根据目标尺寸、公差要求和应用的边缘灵敏度进行选择：
| 方法 | 特性 | 最适合 |
|---|---|---|
| 机械轮切割 | 成本更低，工艺成熟稳定，交货期更短 | 标准直线切割，具有中等边缘强度要求的大批量程序 |
| 超快激光切割 （紫外线/飞秒） | 热影响区（HAZ）更小，边缘应力更低，公差更紧（通常为±0.1-0.2 mm） | 窄边框、非标准/弯曲切割线或有严格裂纹/碎裂要求的项目 |
在取样之前，根据玻璃厚度、切割线与电路布线的接近程度以及客户的屈服/边缘强度要求，以书面形式发布正式建议（切割可行性确认）。
2.2电路布线间隙
在报价和取样之前，我们确认拟议的切割线是否与 栅极/源极驱动器布线区域或有源TFT阵列区域 母面板。
要完成此可行性检查，请提供：
目标成品尺寸、有效显示区域和公差要求
机械图纸/安装孔布局（如果需要结构集成）
对于非标准切割：显示相对于母面板轮廓的预期切割线的草图或尺寸图
我们的工程团队将对照母面板的栅极/源极布线布局，并发布一份书面 切割可行性确认 在采样进行之前。
2.3边缘处理标准
切割边缘用 倒角+抛光，将边缘平整度和微裂纹扩展控制在行业标准范围内（根据IEC 60068-2-27机械坚固性参考，通常边缘碎裂≤0.1mm）。
边缘精加工精度可根据目标可靠性等级（消费者/工业）进行调整；检验报告随样品一起提供。
3.可靠性 / 密封保证
3.1密封工艺
切割会暴露出边缘的偏振器/玻璃界面。我们申请a UV固化分配边缘密封剂 作为防止液晶泄漏和水分进入的二次密封过程。密封一致性通过批量显微镜检查进行验证，可根据要求提供前后图像。
3.2可靠性测试
切割和密封的TFT模块经过标准验证 消费级或工业级 可靠性协议（基于目标应用选择），包括但不限于：
| 测试 | 标准参考 | 典型条件 |
|---|---|---|
| 高温/高湿（“双85”） | IEC 60068-2-78 | 85°C/85%相对湿度，96-240小时 |
| 热冲击（冷/热） | IEC 60068-2-14 | -20摄氏度↔ 60°C，停留30分钟，10-50个循环 |
| 跌落测试 | IEC 60068-2-32/ISTA 2A | 0.5–1.0 m，包装单元，6面/拐角跌落 |
| 振动 | IEC 60068-2-6 | 每种运输/工业配置文件为10-55Hz |
收到目标申请的正式询问后，可以在NDA下共享可比切割项目的基准数据（测试持续时间、循环计数、通过标准）。
3.3光学性能
密封边缘区域经过工艺优化，以避免可见 漏光 或 色移（Mura） 在正常观看条件下。对于近距离观看的应用（例如零售货架边缘显示器），可以在采样阶段定义和应用更严格的光学验收标准。
4.成本、收益 / 前置时间
| 项目 | 参考信息 |
|---|---|
| NRE（工程/工具）成本 | 根据切割尺寸、布线间隙复杂性和密封工艺报价；在收到目标图纸后1-2个工作日内提供反馈 |
| 首件样品交付周期（20件） | 标准规格：2-3周/定制切割、亮度或边框：4-6周 |
| 预期批量生产产量 | 随切割线走线间隙和所选切割方法而变化；样品评估后提供的确认数字，经过验证的切割程序的行业典型范围为85-95% |
| 批量生产最小起订量 | 标准规格：最小起订量1件/定制切割、亮度或结构变化：最小起售量在报价时确认，通常为200-500件 |
供应能力
月产能：12000+台
标准交付周期：2-3周；自定义项目：4-6周
支持分阶段参与——采样→ 小批量试验→ 大规模生产——降低前期风险
5.供应商资格快照
| 项目 | 细节 |
|---|---|
| 法定公司名称 | 深圳市韩图佳实科技有限公司 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 经营状况 | 活动/运行中 |
| 认证 | ISO9001、CE、FCC、RoHS、REACH、WEEE；UL/CCC/ECA可应要求提供 |
| 保修 | 12个月产品保修，工程支持 |
| 贸易术语 | EXW、FOB、CIF |
| 付款条款 | T/T（批量订单）、L/C（大批量）、PayPal（样品，买方保护）、O/A（长期合作伙伴） |
6.继续进行所需的信息
在以下时间内收到可行性评估和报价 1-2个工作日，请提供：
目标成品尺寸和安装公差（图纸或草图）
应用和目标可靠性等级（消费者/工业）
预计样品数量和年批量生产量
接口要求（HDMI/VGA/LVDS）和触摸功能（如果需要）
联系电话：+86 186+8232 8732电子邮件：chenhua@hitulcd.com
注：标有；的数值；典型的“；或；行业标准参考”；（例如，测试周期计数、边缘碎裂公差、屈服范围）基于切割面板TFT模块的常见行业惯例，应在采样阶段根据项目特定的测试报告进行确认。
