验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT240HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 27" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 24" 切割拉伸钢筋（从27" 面板切割，1/3切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×360，宽高比5.33:1（>；3:1） | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 597.6（宽）×112.05（高）毫米 | ||
| 外形尺寸 | 627.6（宽）×142.05（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 1000 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割条；拉伸液晶面板——任意尺寸、任意纵横比
从7" 至98" --如果你能画出尺寸，我们就可以评估切割
大多数液晶显示器供应商向您出售他们目录中已有的产品。我们做相反的事情：告诉我们你需要填充的空间——货架边缘、门框、立柱包、驾驶舱条、售货亭边框——我们的工程团队从你的尺寸逆向工作，到母玻璃、切割线和一个完整的、密封的、与驱动程序集成的面板 你的 规格，不是我们的。
这是一种精密的玻璃切割和再造能力，而不是目录。它之所以存在，是因为标准的16:9和4:3面板是为消费电子产品大规模加工的——它们从来都不适合1.2米的电梯柱、90毫米高的货架轨道或58:9的建筑标志条。我们缩小了这一差距。
OEM/ODM在这里意味着什么
| OEM（按规格生产） | ODM（按需设计） | |
|---|---|---|
| 您提供 | 最终尺寸、分辨率、界面、品牌/标志要求 | 应用、安装空间和用例 |
| 我们提供 | 根据您的确切图纸、标签和包装进行制造 | 完整规格提案——切割几何形状、分辨率、驱动器、密封方法——供您签字 |
| 最适合 | 已经有工程规范或竞争对手样品可供匹配的买家 | 了解空间/问题但需要从头开始设计面板规格的买家 |
| 最低起订量 | 与您的生产量相匹配 | 一旦在采样阶段确定了规格，就可以根据您的生产量进行调整 |
这两条路径都在同一个地方结束：一个根据您的尺寸、在您的零件号下构建的面板，准备放入您的产品中。
任何纵横比，任何尺寸——由母玻璃制成，不是固定模具
因为我们的面板是从标准母玻璃（来自京东方、LG、群创）上精确切割而成，而不是注塑成单一的固定形状，所以我们不限于预设纵横比的目录。每条切割线都是围绕您的目标尺寸设计的：
超宽条形格式 --16:3、16:4、32:9、58:9，或货架边缘、运输和标志条的完全定制比例
窄条/高条 --立柱包装、门框显示器、垂直菜单板
非矩形或不规则切割几何形状 --对母玻璃布局进行逐案评估
全尺寸范围--从7“；高达98" 的紧凑型条形面板；大幅面工业/户外条带
亮度与环境相匹配 --300cd/m²（室内）高达3000-5000cd/m²（阳光直射，室外）
如果任何制造商的标准阵容中都不存在维度，那么这正是该功能所针对的请求。
OEM/ODM切割项目如何运作
分享您的需求 --目标尺寸（或安装空间，如果尺寸尚未确定）、分辨率、界面、亮度和环境（室内/室外、温度范围）。
工程可行性审查 --我们将您的切割线与源极面板的栅极/源极驱动器和有源TFT阵列位置相对应，以确认切割清除有源电路，并根据您的公差要求推荐机械轮切割或超快激光切割。
规格建议书（ODM）或图纸确认（OEM） --您会收到一份拟议的面板规格，或者我们根据您的图纸确认可行性，以及NRE成本和样品交付周期。
首件样品 --切割、边缘密封（紫外线固化密封剂，户外防潮选项）、驱动器集成，并在装运前进行光学检查以确认您的资格。
可靠性签收--可用于高温/高湿（“双85”）、热冲击和跌落/结构测试的样本数据，根据您的应用需求与消费者级或工业级要求保持一致。
工具锁 / 大规模生产 --一旦样品通过，我们将为您的目标年产量提供最小起订量和生产定价。
您可以使用自己的OEM零件号获得什么
与您的接口匹配的定制PCBA/驱动板（LVDS/HDMI/DVI/VGA/eDP）
根据您的机械图纸定制连接器、电缆长度和安装支架
可选电容式或红外触摸叠加集成
根据要求提供防眩光、防反射或光学粘合
根据您的品牌定制标签、包装和文件
通过DFM审查提供工程支持，而不仅仅是订单履行
这是给谁的
数字标牌 / 零售显示集成商 需要货架边缘或列格式，但目录面板不匹配
过境 / 基础设施原始设备制造商 按固定建筑尺寸建造信息板
工业设备制造商 将显示器安装到现有机柜切口中
售货亭、自动售货机和游戏柜制造商 需要一个大屏幕或条形显示器来显示传统足迹
自有品牌展示产品线 需要制造合作伙伴，而不仅仅是零部件供应商
开始OEM/ODM咨询
要获得可行性审查和报价，请发送给我们：
目标尺寸或安装空间（DXF/DWG格式的图纸，如果可用）
分辨率和接口要求
亮度和环境（室内/室外，工作温度范围）
所需的可靠性等级（消费者或工业）以及所需的任何认证
目标样本量和估计年量
我们的工程团队将以削减可行性、推荐流程、NRE成本和样品交付周期作为回应——无论您的项目是从完成的图纸开始，还是只是需要填充的空间。

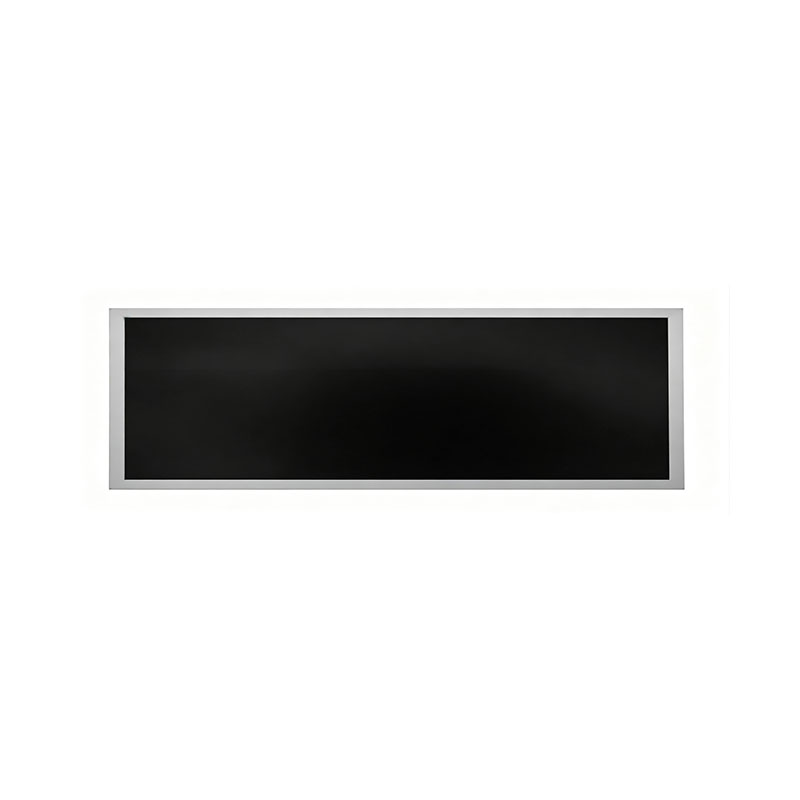

24" 非标准纵横比条形液晶面板
定制切割TFT液晶显示器，用于数字标牌、零售货架边缘 / 交通信息板
24" 精密玻璃切割；条形液晶面板专为标准16:9显示器无法适应的应用而设计，如货架边缘广告、电梯/走廊标牌、地铁 / 总线信息板和控制室状态栏。基于京东方/LG/Innolux的A级母玻璃，在内部切割和重新密封，为24/7运行提供稳定的工业级性能。
注： 标记的值 （类型） 以下为该面板尺寸/分段的行业标准规范。在最终确定物料清单之前，请索取工厂数据表或样品，以确认您项目的确切数字。
主要规格
| 参数 | 价值 |
|---|---|
| 面板尺寸 | 24" （对角线） |
| 宽高比 | 16:3（非标准/拉伸） （类型） |
| 分辨率 | 1920 × 360 （类型） |
| 有效区域 | ~531.4×99.6毫米 （典型值，根据您的切割规格确认） |
| 面板类型 | TFT液晶显示器，IPS/ADS宽视角 （类型） |
| 亮度 | 300/500/800/1000cd/m²（可选）；高达3000cd/m²的高亮度选项 |
| 对比度 | 1200:1 （类型） |
| 视角 | 178°/178°（H/V） （类型） |
| 接口 | LVDS/HDMI/DVI/VGA（驱动板可配置） |
| 背光 | 定制模压LED背光，自主设计光导 |
| 工作温度 | -20°C至70°C （标准）；-30°C至80°C工业选项 |
| 面板来源 | A级，来自京东方/LG/Innolux |
| 寿命（背光MTBF） | ≥50000小时 （类型） |
| 触摸选项 | 可应要求提供电容式/IR触摸覆盖层 |
概述
标准尺寸的LCD面板以固定的纵横比（16:9、4:3等）大规模生产，这为超宽、超窄的高度或其他方面留下了空白；非标准”；展示空间。Hitulcd通过将标准母玻璃面板精确切割成定制的条形和拉伸格式来缩小这一差距，而不会牺牲成品TFT模块所期望的光学和可靠性性能。
24" 拉伸条面板是我们最常用的格式之一，通常部署为：
零售货架边缘/缆车端部展示 --狭窄货架空间内的定价、促销和动态内容
电梯、走廊 / 大厅标识 --受限建筑空间中的横向或纵向条形显示
过境 / 地铁信息板 --到达时间、路线图、服务警报
控制室/SCADA状态栏 --主监视器上方或下方的连续数据条
DMD/帐篷/拱廊橱柜显示器 --OEM设备集成商
为什么要购买切割面板而不是原生条形显示器
| 定制切割面板（Hitulcd） | 原生拉伸面板 | |
|---|---|---|
| 新尺寸的交付周期 | 短片——基于母版玻璃切割 | 长-需要新的光掩模工具 |
| 原型制作最小起订量 | 低，样品运行可用 | 通常高 |
| 宽高比灵活性 | 完全根据您的切割线定制 | 固定为制造商的目录尺寸 |
| 低到中等规模的成本 | 降低 | 较高（工装摊销） |
| 边缘密封 | 工程二次密封工艺 | 不需要（原生边缘） |
对于评估这两种路线的工程师来说：切割面板是定制或非目录纵横比的实用选择，前提是切割和密封过程符合您的可靠性标准——请参阅下面的技术部分。
技术流程与；可靠性——工程师 / 项目经理常见问题
1.切割工艺 / 可行性
Q： 对于我们的目标尺寸和公差，您建议采用什么切割方法？我们根据最终尺寸、公差要求和面板层结构逐案评估：
机械划线和断裂（砂轮切割）： 成本效益高，适用于标准公差（±0.3-0.5毫米）的直线切割，适合大批量生产。
超快（UV/皮秒）激光切割： 当切割线靠近有源电路、公差要求严格（±0.1mm或更好）或切割几何形状是非线性时，建议使用。激光切割以更高的单位成本生产出更清洁的边缘，微裂纹风险更低。
一旦我们根据面板的内部布局检查了您的目标切割线，我们将推荐适当的方法。
Q： 切割线会干扰栅极/源极驱动电路或TFT阵列吗？这完全取决于切割线相对于面板内部栅极驱动器IC/COF、源极驱动器IC/COV和有源TFT阵列区域的位置——这些位置因面板型号和制造商（BOE/LG/Inolux）而异。在确认可行性之前，我们要求：
目标最终尺寸和切割线图（首选DWG/DXF）
首选安装方向和边框/边框要求
接口要求（LVDS/HDMI/eDP）和切割后所需的分辨率
由外壳设计决定的任何禁区
有了这些信息，我们的工程团队对母玻璃的驱动器IC和阵列位置进行了内部布局审查，以确认切割线是否没有有源电路，或者是否需要调整分辨率/有源区。
Q： 切割后的边缘平整度和微裂纹控制标准是什么？根据内部验收标准，在放大镜下检查切割边缘，包括边缘碎裂深度、平整度和裂纹扩展风险。在取样阶段，可以提供边缘检查报告和样品照片，以供您的资格记录。
2.可靠性 / 边缘密封
Q： 您使用什么密封工艺来防止液晶泄漏和切割边缘的水分进入？切割边缘经过二次密封过程——通常 UV固化分配边缘密封剂，在受控条件下涂覆和固化，并可选择在潮湿或室外环境中添加额外的防潮涂层。密封宽度和材料的选择取决于您的操作环境（室内商业与室外/半室外）和IP等级目标。
Q： 切割的TFT模块能否通过标准可靠性测试，您是否有类似项目的参考测试数据？根据预期应用，切割和密封的面板符合消费者级或工业级测试协议的要求——请指定适用于您项目的协议，以便我们相应地调整测试计划。通常参考的测试包括：
高温/高湿（例如，；双85"，85°C/85%RH）储存和操作试验
热冲击/冷热循环
机械跌落/结构冲击试验 （适用于成品模块或外壳）
在资格认证阶段，我们可以分享之前可比切割项目（面板尺寸、切割几何形状和密封方法）的测试总结报告——联系您的目标规格，以便我们确定最接近的参考案例。
Q： 边缘密封是否会在切割边缘附近引入漏光或Mura（颜色偏移）？在正常观察条件下，控制良好的切割和密封过程不应引入可见的Mura或漏光；这在装运前的最终光学检查（暗室条件下的均匀性和边缘漏光检查）中得到验证。如果您的表圈设计完全覆盖了密封边缘，则这种风险将进一步降低。我们建议在锁定生产工具之前，在您的实际环境照明/边框条件下检查第一个样品单元。
3.成本、收益 / 前置时间
Q： 新定制切割项目的NRE成本和采样交付周期是多少？NRE（切割夹具设置、布局审查和首件检验）和样品交付周期取决于切割复杂性、公差以及使用激光还是机械切割。作为一般指南：
具有标准公差的简单直线切割：更短的NRE和样品交付时间
复杂的几何形状、精密公差或激光切割：更长的工程审查和样品交付周期
请分享您的目标数量（例如，首次取样20件）和图纸，以便我们准确报价NRE和交货时间。
Q： 我们在大规模生产时可以期待什么产量，你的最小起订量是多少？切割面板的批量生产产量取决于切割几何形状、母玻璃一致性和公差要求——更严格的公差和复杂的切割线通常比简单的直线切割产量低。一旦您的切割规格和目标数量得到确认，我们将根据过去可比项目的数据分享预期的产量范围和最低起订量条款。
自定义选项
根据您的绘图自定义纵横比和活动区域切割
亮度范围为300-3000cd/m²（我们的产品系列最多可提供5000cd/m²）
LVDS/HDMI/DVI/VGA驱动板集成
电容式或红外触摸叠加集成
防眩光、防反射或光学粘合选项
工业/室外部署的宽工作温度范围
定制连接器、电缆和安装支架设计
认证与；质量
A级面板采购（京东方/LG/Innolux）
符合RoHS标准
工厂质量体系符合ISO 9001标准 （与销售确认当前证书）
每个生产阶段的进料、过程中和最终光学/电气检查
请求报价
为了获得准确的报价和可行性评估，请提供：
目标最终尺寸/切割线图（首选DXF/DWG）
所需分辨率和接口（LVDS/HDMI/DVI/VGA）
亮度和工作环境（室内/室外/温度范围）
应用（测试等级：消费者或工业）和任何相关认证要求
目标样品数量和预期年产量
我们的工程团队将确认切割可行性，推荐切割/密封方法，并根据您的规格提供NRE成本、样品交付周期和最小起订量/定价等级。
标有；的规格；（典型）；反映了该面板尺寸的行业标准值，仅供参考。最终规格通过工厂数据表和首件样品检验确认。
