由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV240FBM-NB0 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 24.0" （27.0" 1/3切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×360，5.33:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 597.888（宽）×112.104（高）毫米 | ||
| 外形尺寸 | 612.7（宽）×132.1（高）×13.3（深）毫米 | ||
| 面板重量 | 1.21公斤（型号） | ||
| 表面处理 | 哑光（雾度25%） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 典型亮度 | 300cd/m² | ||
| 响应时间 | 30（典型值）（Tr+Td）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，30K小时，无驱动IC | ||
| 功耗 | 11.1W（典型） / 15.2W（最大） | ||
| 信号接口 | 30个引脚，1毫米LVDS（2通道，8位） | ||
| 供电电压 | 5.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
HITULCD OEM/ODM能力简介
定制条形液晶显示器集成-DV240FBM-NB0平台；超越
准备用于： 海外工程师、采购经理和项目负责人评估冰箱、冷链和窄幅集成项目的OEM/ODM显示器合作伙伴
制造商： 深圳市汉图佳实科技有限公司-ISO9001、CE、RoHS、FCC、REACH、WEEE | 11年以上运营| 12000多台/月产能
1.为什么买家给我们带来定制的条形液晶程序
标准16:9面板不适合冰箱门、狭窄的货架边缘装饰、自动售货机正面或售货亭酒吧。为这些格式采购显示器通常意味着两种途径之一：一是从一级晶圆厂购买昂贵的专用面板，二是寻找有能力的切割/集成合作伙伴，他们可以采用经过验证的母面板平台并将其设计到您的机械包封中。
HITULCD在第二类中作为 厂家直销，不是一家贸易公司——工程、切割、密封、模块组装和最终测试都在我们自己的工厂车间进行。这意味着OEM/ODM的决定（公差、密封方法、连接器位置、边框、安装）是由制造面板的人做出的，而不是通过中间商传达的。
2.我们支持的集成解决方案
我们不销售单一的固定SKU，我们支持多种集成路径，具体取决于您在产品开发周期中的位置：
A.面板级OEM（裸模块/LCM）
仅为拥有自己的驱动板、外壳和机械设计的客户提供切割、密封的LVDS/eDP面板。
您可以控制下游的完整物料清单；我们保证面板级规格、切割公差和密封完整性。
B.模块+控制板集成
面板与我们的HDMI/VGA控制板（如DV240FBM-NB0）、OSD控制（亮度、颜色、对比度、旋转、H/V位置）和与您的系统电压匹配的电源输入（12V/24V/自定义）配对。
降低您的BOM和集成风险——一个接口（HDMI/VGA）而不是原始的LVDS时序来管理。
C.开放式框架/挡板安装组件
面板+驱动板预先组装到开放式框架或轻型边框底盘中，可直接安装在玻璃后面、门腔或售货亭面板中，从而减少了您的机械组装劳动。
D.全定制ODM（机械+电气+环境）
定制纵横比和切割尺寸（根据我们的DFM可行性流程）
自定义亮度级别（标准，高亮度用于阳光/冷藏箱可读性，低功率用于电池/门供电安装）
自定义接口（根据要求提供LVDS/eDP/HDMI/MIPI）
定制机械：连接器位置/方向、电缆长度和布线、适用于易凝结冰箱门环境的垫片/IP级密封、安装支架或VESA适配
自定义固件/OSD行为，并在需要时集成触摸面板
根据您的目标工作周期进行环境认证（24/7零售冷藏箱操作，从冷箱到环境的温度循环，抗冷凝性）
E.完整的OEM品牌
为零售或渠道转售计划定制您品牌下的标签、包装和文件。
3.与您的申请相关的工程经验
冰箱门和冷链显示器集成具有一组通用显示器供应商很少考虑的特定故障模式——门密封处的冷凝、冷藏箱和商店地板环境之间的热循环、24/7工作周期以及从标准母玻璃切割的窄条格式的机械约束。我们的相关项目经验包括：
智能零售/冷链门显示器 --窄格式条形液晶显示器集成在冰箱门后或冰箱门内，用于定价、促销和数字货架边缘内容，在连续24/7工作周期下运行。
便利店和楼层信息栏显示 --货架边缘和落地式标牌的拉伸条格式，与冰箱门条格式密切相关的机械和光学用例。
交通乘客信息显示 --超宽拉伸杆模块适用于连续面向公众的操作和振动/跌落暴露，展示了应用于零售冷链安装的相同加固规范。
工业和加油站终端集成 --高亮度和阳光可读程序，其中环境密封和长占空比背光寿命（30000小时WLED）是资格要求，与此条形LCD系列上使用的背光平台相同。
一旦我们了解您的应用程序，我们很乐意分享详细的参考案例、测试报告以及（在客户同意的情况下）对相关项目联系人的介绍——默认情况下，我们会对大多数客户特定的项目细节保密，并有选择地与活跃的RFQ共享。
4.OEM/ODM项目通常如何与我们一起运行
| 阶段 | 发生了什么 |
|---|---|
| 1.需求摄入 | 您可以共享机械图纸/DXF、目标尺寸、界面、亮度、环境占空比和体积 |
| 2.DFM可行性审查 | 我们的工程团队根据母板电路布局确认切割几何形状，推荐切割方法和密封方法，标记任何尺寸冲突 |
| 3.报价 | NRE、样品交付周期和目标数量的指示性单位成本 |
| 4.取样 | 构建并发送供您验证的首件样品，以及我们的内部可靠性测试数据 |
| 5.设计冻结 / 工具 | 重复生产所需的任何夹具/工具均已最终确定 |
| 6.中试/小批量运行 | 在批量发布之前验证生产良率和工艺可重复性 |
| 7.批量生产 | 正在进行的生产，有商定的质量控制/检验记录可供您审查 |
| 8.工程支持 | 直接联系我们的技术团队，了解现场问题、规范修订或下一代重新设计 |
5.供应商资格快照
认证： CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供
质量控制： 可供审查的生产测试和检验记录
提前期： 2-3周标准产品；定制OEM/ODM项目4-6周
担保： 12个月工程支持
法人实体： 深圳市韩图佳实科技有限公司，成立于2014年5月23日，活跃状态，可在中国政府登记处公开验证
贸易条款： 出口/离岸/到岸价格；T/T、L/C、PayPal（示例）、长期合作伙伴的O/A
6.下一步
告诉我们您的目标集成路径（上文A-E）、机械图纸和预期体积。我们将返回DFM可行性审查和OEM/ODM提案，包括我们之前的哪些项目类型与您的应用最接近的工程匹配。
联系人：chenhua@hitulcd.com | +86 186 8232 8732 |OEM/ODM项目概述

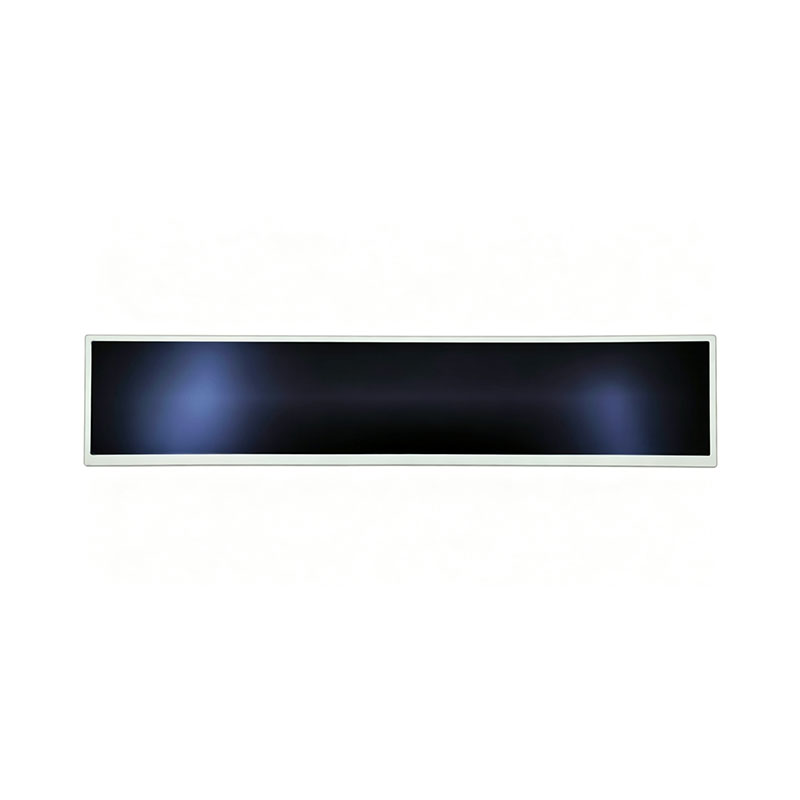

DV240FBM-NB0-24" 用于冰箱集成的开放式框架条形液晶显示器
技术 / 工程能力简述——定制切割条LCD程序
准备用于： 海外工程师、采购经理和项目负责人评估定制拉伸条LCD集成（冷链零售、冰箱/冷冻柜门显示器、自动售货机、数字货架边缘）
制造商： 深圳市汉图佳实科技有限公司-ISO9001、CE、RoHS、FCC、REACH、WEEE
1.产品概述
DV240FBM-NB0是一款24.0" 的；开放式框架拉伸条形液晶显示模块，从标准27.0" 精确切割而成；母面板(1/3切割面板).它专为冰箱门、冷链和窄幅标牌集成而设计，标准16:9面板不适合机械外壳。
| 项目 | 细节 |
|---|---|
| 模型 | DV240FBM-NB0 |
| 对角线尺寸 | 24.0" （从27.0" 母玻璃切割而成） |
| 分辨率/纵横比 | 1920 × 360, 5.33:1 |
| 面板类型 | a硅TFT液晶显示器，ADS，常黑，透射式 |
| 亮度 | 300 cd/m²（典型） |
| 对比度 | 1200:1 (typ.) |
| 视角 | 89°/89°/89℃/89°（CR≥10），全视角 |
| 背光 | WLED，30000小时，无驱动IC |
| 接口 | 30针，1mm LVDS（2ch，8位）；HDMI/VGA控制板可用 |
| 操作/储存温度 | 0~50°C/-20~60°C |
| 显示区域 | 597.888（宽）×112.104（高）毫米 |
| 外形尺寸 | 612.7（宽）×132.1（高）×13.3（深）毫米 |
此数据表级别配置是 标准参考构建。以下部分解决了我们的海外工程和采购联系人在承诺定制钢筋切割项目之前一直提出的问题，这些问题是根据我们的实际流程能力而不是通用的营销副本回答的。
2.切割工艺与；设计可行性
切割方法。我们根据两个流程评估每个自定义纵横比，并根据具体情况进行选择：
机械轮切割（划线和断裂）： 成本较低，适用于标准公差（通常为±0.3-0.5mm）的直线切割，最适合简单矩形几何形状的大批量生产。
超快激光切割（冷切割）： 当切割线靠近有源阵列时，当公差要求更严格（±0.1-0.2mm）时，或者当必须将边缘的微裂纹风险降至最低时使用。对于TFT阵列或栅极/源极总线约5mm范围内的任何切割线，我们建议默认使用激光切割。
最终建议取决于您的目标纵横比、切割线与电路的接近程度和生产量——在下面的DFM（制造设计）审查阶段得到确认。
电路间隙（栅极/源极和TFT阵列）。每个母面板SKU都有一个固定的栅极驱动器、源极驱动器和TFT阵列布局。在批准任何切割之前，我们的工程团队会将您要求的切割尺寸与母板的内部电路布局进行对比，以确认不会干扰活动布线。如果要求的尺寸太接近驱动电路，我们会提出最接近的可行替代尺寸，而不是强制进行不可行的切割。
可行性审查（DFM阶段）所需的信息。 要出具书面可行性确认书，请提供：
目标有效面积/切割尺寸（宽×高）和所需公差
目标纵横比和安装方向
面板必须安装的外壳/冰箱腔的机械图或DXF
首选接口（LVDS/HDMI/eDP）和任何亮度/触摸要求
预计年产量（用于切割方法和最小起订量规划）
边缘质量标准。根据内部标准对切割后的边缘进行放大检查，以确定边缘碎裂、平整度和微裂纹长度。在密封之前，超过我们微裂纹公差的边缘在100%AQI下被拒收——这是我们过程中的一个停工待检点，而不是抽样检查。
3.可靠性 / 边缘密封保证
密封工艺。每个切割边缘都经过二次密封处理（紫外线固化边缘分配），以恢复切割原始工厂边缘密封时失去的水分和液晶泄漏保护。根据面板型号控制分配路径、焊道宽度和固化轮廓，以完全重新密封切割边缘，而不会延伸到活动显示区域。
可靠性测试。切割和密封模块在发布前根据标准环境测试协议进行验证，我们可以根据要求共享来自类似棒材切割程序的测试报告/基准数据，包括：
高温/高湿储存（例如85°C/85%RH；双85"）
热冲击/冷热循环
结构跌落测试
消费者级或工业级验收标准——选择与您的最终应用相匹配的测试级别（我们将在报价时确认哪种标准适用于您的项目）
密封后的光学性能。作为装运前最终质量控制的一部分，在标准观察条件下检查密封后面板的切割边缘是否漏光，以及密封线附近的Mura（颜色偏移/亮度不均匀）。
4.成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（新切割规格的工程/工具） | 按项目报价 | 取决于切割方法、公差以及是否需要新的夹具 |
| 首次样品交付时间（≈20件） | 待报价时确认 | 比标准产品更长；激光切割定制规格通常比机械切割需要更长的时间 |
| 标准产品交付周期 | 2-3周 | 非定制规格 |
| 定制切割项目交付周期 | 4-6周 | 包括DFM审查、取样和密封/测试周期 |
| 批量生产产量 | 按项目讨论 | 基于切割几何形状、与电路的接近程度和使用的切割方法 |
| 最低起订量 | 1台（标准规格） | 报价时确认定制切割/亮度/边框最小起订量 |
确切的NRE、样品交付周期和生产良率数字取决于具体的切割几何形状，一旦我们完成第2节中的DFM可行性审查，就会得到确认——在工程实际验证切割在该面板系列上可行之前，我们不想引用一个数字。
5.合规与；供应商验证
认证： CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供
质量控制： 可供审查的生产测试和检验记录
生产能力： 12000+台/月；支持原型、小批量和批量程序
担保： 12个月产品保修，提供持续的工程支持
法人实体： 深圳市韩图佳实科技有限公司-统一社会信用代码91440300306068446B，成立于2014年5月23日，活跃状态，可在中国政府登记处公开验证
贸易条款： 出口/离岸/到岸价格；长期合作伙伴通过电汇、信用证、PayPal（示例）或O/A付款
6.下一步
将您的目标切割尺寸、外壳图纸和预期体积发送给我们，我们的工程团队将返回一份书面的DFM可行性评估，包括推荐的切割方法、边缘密封方法和确定的NRE/样品交付周期报价——通常在收到完整规格后24小时内。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
