由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | 驱动板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT255HBM | 输入接口 | LVDS，30针 |
| 品牌 | 瀚图佳视 | 信号类型 | 低压差分信号 |
| 产品系列 | 27" 切割面板系列 | OSD密钥 | 取决于LVDS控制器 |
| 对角线尺寸 | 25.5" 切割拉伸钢筋（从27" 面板切割，3/4切割） | OSD控制 | 取决于LVDS控制器 |
| 分辨率 | 1920×810，宽高比21:9 | ||
| 产品类别 | 图形类型显示 | ||
| 面板类型 | 硅TFT-LCD，完整的LCM模块 | ||
| 身体状况 | 平面矩形 | ||
| 显示区域（A.A） | 597.6（宽）×252.11（高）毫米 | ||
| 外形尺寸 | 627.6（宽）×282.11（高）毫米 | ||
| 最大厚度 | 20毫米 | ||
| 液晶显示技术 | IPS，透射式偏振器 | ||
| 典型亮度 | 500 cd/m²（可定制：300~1000 cd/m²） | ||
| 透射对比度 | 1000:1 (Typ.) | ||
| 视角 | 89°/89°/89℃/89°（最小）（长/宽/深） | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 背光类型 | 白色发光二极管 | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌、剪切条形显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
定制条形液晶显示器|OEM/ODM——任何尺寸，任何纵横比
从8" 至88" --如果您的项目需要一个目录中不存在的显示，我们会构建它。
为什么市场需要定制条形液晶显示器
标准的16:9和4:3面板是为电视和显示器而设计的，而不是为大多数硬件和集成项目实际必须使用的空间而设计的。随着零售、交通和智能建筑项目转向直接嵌入固定装置的数字标牌，工程团队越来越多地遇到了同样的问题： 外壳是固定的，但没有现成的面板适合它。
这一差距正在推动多个行业的需求快速增长：
零售 / 货架边缘数字标签 --用货架轨道上的动态条代替纸质标签，其中面板高度限制在几厘米以内，但长度可以达到一米或更长
运输 --公共汽车/铁路内部信息自动收报机、站台屏蔽门条、电梯轿厢和门框显示器
电动汽车充电 / 售货亭硬件 --集成在仪表板中的窄垂直状态显示器
建筑与；酒店标识 --嵌在柱子、接待台和窄墙板中的显示器
工业控制面板 --状态栏与固定尺寸控制面上的现有仪表和开关集成在一起
在每一种情况下，显示器都必须与机械设计相匹配，而不是相反。这就是我们的OEM/ODM拉伸杆平台解决的问题。
我们的OEM/ODM承诺：任何尺寸，根据您的图纸制造
我们不卖固定尺寸的清单。 我们根据您的确切轮廓尺寸制造拉伸条TFT LCD模块，从8" 开始；至88" 对角线，纵横比从大约5:1到32:1不等 --与您的围栏相匹配，而不是相反。
我们支持两种工程路径，并根据您的体积和公差要求帮助您选择合适的路径：
| 路径 | 运作原理 | 最适合 |
|---|---|---|
| 可切割面板平台 | 我们修剪基板的玻璃，并根据您的目标尺寸重新设计背光，进行边缘重新密封和可靠性重新认证 | 中低产量，交货时间更快，NRE更低——最小起订量从50台起 |
| 全定制工具 | 根据您的确切规格制造的新玻璃掩模和背光工具 | 高容量、最严格的公差控制、分辨率和像素间距的完全设计自由 |
无论哪种方式，该面板都是为从头开始的细长形状而设计的，而不是裁剪的标准显示器。这意味着：
边到边亮度均匀，修剪或加工边缘无脱落
分辨率和像素间距与您的内容和观看距离相匹配 --未锁定到股票面板的原生网格
肖像或风景，同一平台
亮度级别与安装环境相匹配 --室内标准通过高亮度/阳光可读
可选触摸（PCAP）、光学粘合和IP级挡板 从一开始就内置，之后不再栓接
什么；OEM/ODM”；意味着与我们
OEM（您设计，我们制造）： 请将您的面板外形、分辨率、接口和机械图纸发送给我们——我们根据您的规格制造，包括定制驱动板、连接器位置、电缆长度和支架。
ODM（我们设计，您简述）： 给我们您的外壳腔体、视距、环境亮度和用例——我们的工程团队提出了面板规格（尺寸、分辨率、亮度、接口）和机械集成，然后进行了构建。
大多数项目都介于两者之间——从第一张图纸到DFM（面向制造的设计）审查、样品验证和生产坡道，我们直接与您的硬件/机械工程师合作。
我们如何将项目从绘图到生产
发送您的要求 --目标外形尺寸和公差、外壳图（首选DXF/DWG）、界面、亮度和触摸需求
可行性评审 --我们的工程师确认可切割面积与有源阵列、迹线间隙，并根据您的公差推荐切割方法（机械轮或超快激光）
报价 / 样品计划 --预算NRE、首次样品交付时间（通常为3-4周，约20件）和预期的批量生产产量
样本验证 --首件样品和可靠性测试数据（温度/湿度、热冲击、跌落测试）供您签收
生产坡道 --每种配置低至50个单元的批量生产，并按照IPC-A-610工艺参考进行持续质量控制
为什么从我们这里采购定制条形液晶显示器
真正的定制制造，而不是重新包装的标准面板 --背光和驱动器电子设备是专门为细长形状设计的，因此您不会继承裁剪显示器的亮度衰减或死区
以工程为导向的销售流程 --你和能读懂你的机械图纸的人交谈，而不仅仅是价格表
根据您的音量进行缩放 --可切割平台，用于快速、低最小起订量采样；当您准备进行大批量生产时，提供全定制工具
您可以采取行动的可靠性数据 --评估期间根据NDA共享的可比先前项目的测试报告
ISO 9001认证，符合RoHS/REACH标准 制造业
启动自定义项目
发送给我们：
目标轮廓尺寸和公差（纵向或横向）
您的外壳/安装图
界面、亮度和触摸要求
预计年产量
我们将带回可行性评估、预算NRE和样品交付周期——通常在 2-3个工作日.
与我们的工程团队讨论您的定制尺寸。

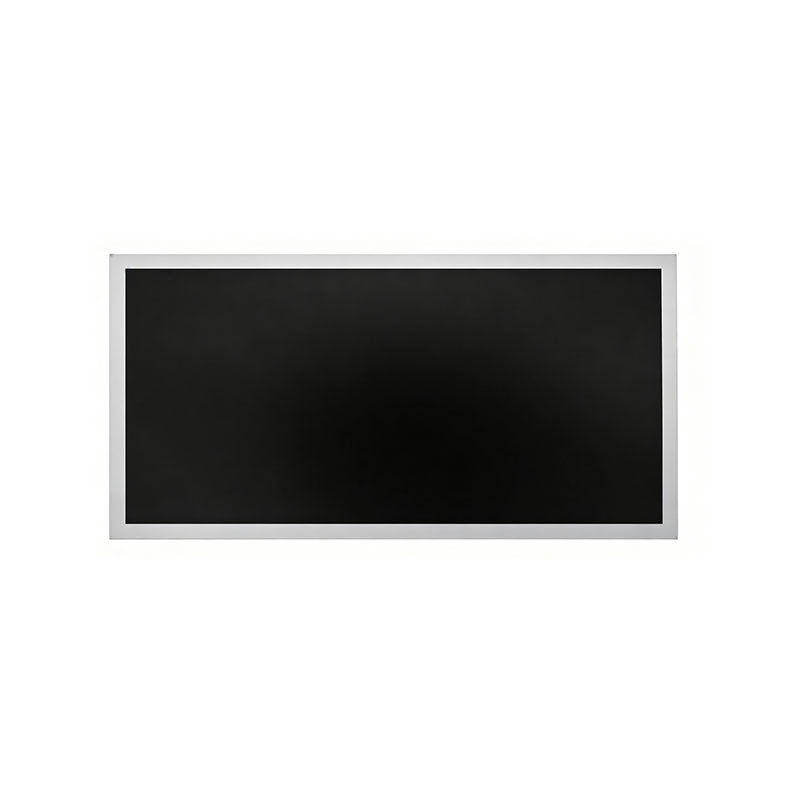

25.5" 加长条形TFT LCD模块|定制可切割面板（OEM/ODM）
超宽格式LCD模块专为狭窄、细长的安装空间而设计，包括货架边缘、运输、电梯、售货亭和建筑标牌集成。
概述
25.5" 加长TFT LCD模块是我们的一部分条形显示器 该系列专为标准16:9或4:3面板根本不适合的应用而设计。该模块使用 可切割面板架构：在OEM集成过程中，全TFT玻璃组件的一个轴被精确地修剪到您的目标尺寸，而背光和驱动器电子设备则经过重新设计，以实现边缘到边缘的亮度均匀性。
这使得它成为为中低批量生产中需要非标准纵横比的工程团队采购全定制玻璃掩模（通常需要较大的最小起订量和较长的NRE周期）的实用替代方案。
最适合： 硬件/机械工程师、项目经理和采购团队为固定外壳腔采购显示器，标准面板尺寸会留下不可用的死角。
主要特点
长宽比--从25.5" 修剪到您指定的比例（典型范围为5:1至32:1）；类基板
边缘到边缘亮度均匀 --自定义背光设计避免了缩减标准面板典型的亮度衰减
可切割面板设计 --从低单位数开始，OEM生产，无需加工新的玻璃掩模，即可按照定制尺寸进行修整
纵向或横向 --同一面板平台支持任一安装轴
高亮度选项 --可用于半室外或高环境光安装的阳光可读变体
可进行光学粘合 --安装在盖玻片/丙烯酸树脂后面时，可减少内部反射并提高对比度
工业级可靠性 --宽工作温度范围和长寿命LED背光
触摸选项 --PCAP电容式触摸覆盖可用于交互式售货亭/货架边缘应用
技术规格
以下数值遵循该面板类别的通用工业TFT LCD参考标准。在工程可行性审查期间，根据您的外壳图纸和用例确认最终规格（见 流程与；可行性 在......下面
| 参数 | 规格 |
|---|---|
| 对角线尺寸 | 25.5" （类） |
| 面板类型 | a-Si TFT LCD，透射式 |
| 宽高比 | 自定义，典型。5:1–32:1（长条格式） |
| 原生分辨率 | 项目特定——在可行性审查期间根据A.A.和像素间距确认 |
| 亮度 | 500–1500 cd/m²（标准/高亮度选项） |
| 对比度 | 700:1 – 1000:1 (typ.) |
| 视角 | 170°（H）/160°（V），广角（典型） |
| 背光 | 边缘照明LED，专为细长格式定制设计 |
| 接口 | LVDS/eDP/HDMI/MIPI DSI（可选） |
| 触摸选项 | 投射电容（PCAP），可选 |
| 光学贴合 | 可选（气隙标准，提供全/框架粘合） |
| 工作温度 | -20°C至+70°C（工业）/0°C至+50°C（标准） |
| 储存温度 | -30°C至+80°C |
| 背光寿命 | ≥50000小时（典型值，至L50） |
| 电源 | 12V DC（典型值，取决于项目） |
| 安装 | VESA/定制支架/嵌入式框架 |
应用程序
零售货架边缘数字价格条
电梯/电梯驾驶室和门框显示器
公共汽车、铁路和公共交通内部信息自动收报机
狭窄的建筑标志凹槽和接待台
自动售货机、售货亭和设备面板
电动汽车充电器和工业控制仪表板
OEM/ODM定制
我们在以下维度上定制了这个平台：
尺寸 / 宽高比 --裁剪至您所需的信封尺寸
决议 / 像素间距 --与观看距离和内容要求相匹配
亮度 --标准穿过高亮度（阳光可读）层
接口 --LVDS、eDP、HDMI、MIPI DSI或驱动板集成
触摸功能 --PCAP触摸屏，盖玻片（GG/GFF），定制丝网印刷
环境评级 --扩展温度范围，可根据要求提供IP级前挡板
机械的 --自定义支架、连接器位置、电缆长度和驱动器板占用面积
技术流程与；可行性评估
1.切割工艺 / 设计可行性
切割方法： 我们根据公差要求和面板结构选择切割方法。对于标准公差（±0.3-0.5 mm）， 机械轮划线和断裂切割 用于成本效益。对于精密公差、薄/易碎玻璃或靠近有效区域的切割线，我们切换到 超快激光切割（皮秒/飞秒），这产生了更平滑的边缘，微裂纹扩展最小，并降低了边缘碎裂的风险。
迹线和电路间隙： 在确认可行性之前，我们将您的目标切割线映射到面板的栅极/源极驱动器迹线和TFT阵列有源区，以确认修整不会与电路布线相交。要运行此检查，我们通常会请求：
目标轮廓尺寸和方向（纵向/横向）公差
您的外壳/安装图（DXF/DWG或带基准参考的二维图）
首选切割边缘——单轴或多边缘修整
任何禁区或连接器位置要求
在此基础上，我们返回了一个可切割区域可行性图，显示了在提交示例工具之前相对于阵列边缘的安全修剪余量。
边缘处理标准：切割后的边缘经过研磨和抛光，以去除尖锐的毛刺；平整度和微裂纹控制遵循切割LCD玻璃的标准玻璃加工公差（在放大镜下目视检查边缘碎裂>；0.1mm，在标准可靠性测试下没有可见的裂纹扩展到有效区域）。
2.可靠性 / 边缘密封
密封工艺： 切割边缘用 二次UV固化分配密封剂 沿修整边缘应用，以恢复切割原始工厂密封时失去的水分和液晶泄漏保护。在样品阶段，每个项目都会验证点胶参数（焊道宽度、固化轮廓）。
可靠性测试： 根据应用，切割和密封模块符合标准消费级或工业级可靠性基准，通常包括：
高温/高湿储存（典型值60°C/90%RH，可用于工业级项目的；双85"）
高/低温储存和操作（根据模块的额定范围，例如-20°C至+70°C）
热冲击循环（冷热转变循环）
机械跌落/结构测试（根据包装和安装配置）
根据NDA的要求，可提供可比先前切割项目的测试报告和基准数据，用于评估目的。
切割边缘的光学性能： 检查是否正确密封和重新镶嵌边缘 漏光 和 Mura（颜色偏移/不均匀性） 在标准暗室目视检查下，靠近装饰线。如果切割线非常靠近活动显示区域，我们可能会建议使用窄的活动区域边缘或遮光胶带，以完全消除边缘泄漏——这在上述可行性阶段得到了证实。
3.成本、收益 / 前置时间
| 项目 | 典型范围 |
|---|---|
| NRE（工程/工具设置） | 项目相关——可行性审查后报价；范围包括切割夹具、密封工艺验证和测试工具 |
| 首次样品交付时间（≈20件） | 通常在确认图纸和订单后的3-4周内 |
| 预期批量生产产量 | 类型。90-98%，取决于切割几何形状、公差和与有效区域的接近程度（阵列附近的切割越紧密，趋势越低） |
| 批量生产最小起订量 | 每种切割配置50台（可切割系列） |
一旦我们审查了您的图纸和公差要求，我们就会确认确切的NRE、产量和最小起订量数据——上述早期估算作为规划参考提供。
认证与；质量
ISO 9001认证制造
符合RoHS/REACH标准
根据IPC-A-610工艺参考进行进料/出料质量控制
根据要求提供可靠性测试报告（温度/湿度、热冲击、跌落测试）
获取报价
要开始可行性审查，请发送给我们：
目标外形尺寸和公差（带方向）
您的机柜或安装图（首选DXF/DWG）
界面、亮度和触摸要求
预计年产量
我们的工程团队将在以下时间内返回可切割区域可行性评估、预算NRE和样品交付周期[2-3个工作日].
联系我们获取定制报价和数据表。
