由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P280IVN01.1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 28.0" 切割拉伸杆 | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×360，5.33:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 698.4（宽）×130.95（高）毫米 | ||
| 外形尺寸 | 722.2（宽）×154.75（高）×28.9（深）毫米 | ||
| 面板重量 | 2.40公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM显示器解决方案——定制尺寸 / 设备集成
瀚图佳视 （深圳市韩图佳实科技有限公司）|ISO9001 | CE/FCC/RoHS/REACH | 11年以上运营
不仅仅是面板供应商——您的显示工程合作伙伴
大多数显示请求都不是以标准尺寸开始的。它们从机柜、挡板开口、信息亭机箱或需要直接更换的传统设备开始。HITULCD的OEM/ODM计划就是围绕这一现实构建的：我们不会将客户限制在固定的尺寸目录中——我们设计面板以适应 你的 产品，而不是相反。
这是为工程师、采购经理和项目所有者准备的，他们需要一个能够定制尺寸、定制电子设备和完全机械集成的显示合作伙伴，而不仅仅是一个搬运箱。
1.我们定制什么
| 维度 | 范围/选项 |
|---|---|
| 面板尺寸 | 5.5" 至98" ，包括18.5" 以上的非标准拉伸/条形格式；55" |
| 纵横比&；切割 | 通过机械轮或超快激光切割实现标准16:9/4:3或定制切割比（例如5.33:1条形格式） |
| 亮度 | 350–3000cd/m²——室内、半室外和全阳光可读层 |
| 接口 | HDMI、VGA、LVDS、eDP、MIPI——与您现有的控制器或嵌入式板相匹配 |
| 触摸 | 投射电容（包括手套/湿手指调谐）、电阻或无触摸 |
| 光学贴合 | 气隙或全光学粘合，以减少眩光和结构刚性 |
| 盖透镜/表面 | 哑光或光泽，硬度涂层（3H+），防眩光，防指纹 |
| 机械的 | 定制表圈、外壳、安装支架、适用于室外/冲洗环境的IP级密封 |
| 品牌化 | 徽标打印、定制靴子徽标/闪屏、自有标签包装 |
| 电子学 | 支持混合信号输入和自动调光传感器的定制AD/控制板 |
如果您的要求不符合标准规格表，这是与我们进行OEM/ODM对话的正常起点，而不是障碍。
2.集成到您的设备中
我们经常将显示器设计到第三方和OEM设备中，而不是提供独立的显示器。典型的集成目标包括：
零售 / 数字标牌 --货架边缘栏显示器、面向窗户的标牌、自助结账屏幕
运输 --公共汽车/铁路乘客信息显示器、车载HMI、具有宽温度和振动额定结构的车队终端
工业自动化 --HMI面板、控制柜显示器、嵌入式机器接口
医疗设备 --满足临床环境可靠性要求的仪表板显示器
加油站/燃料码头 --户外阳光可读支付和价格显示
户外广告 --防风雨、高亮度模块，可全天候连续运行
售货亭 / 自助服务设备 --嵌入式开放式框架显示器的尺寸适合您的机柜切口
电梯、自动取款机、自动售货机；访问控制 --紧凑型和拉伸型显示器，适合现有产品外壳
我们的机械工程团队根据您的外壳图纸或现有传统显示器的切口尺寸进行工作，以在承诺加工之前确认是否合适——这避免了常见的OEM问题；足够近；实际上没有安装的面板。
3.OEM/ODM项目如何运行
需求摄入 --发送您的目标尺寸、应用环境、接口要求和（如果可用）机械图纸或现有的显示样本/规格进行替换。
DFM审查 --我们的工程团队审查可制造性：切割可行性、有效区域间隙、密封方法和机械配合。我们在引用之前标记任何约束。
引文 --NRE、样品交付周期和批量定价是根据您确认的图纸报价的，而不是通用尺寸图。
采样 --首件样品用于验证，通常在2-4周内，具体取决于复杂性。
资格 --可靠性测试（热循环、湿度/热量、跌落测试）按工业或消费级要求分层，并在涉及切割或粘合的情况下对Mura/漏光进行光学检查。
生产与；交付 --12000多台/月产能，支持从小批量OEM运行到批量项目的一切，EXW/FOB/CIF发货。
4.为什么选择海外工程；采购团队与我们合作
直接进入工厂 --您直接与我们的工程团队合作，而不是交易中介，因此规范更改和DFM反馈不会经过多次交接
合规性就绪 --CE、FCC、RoHS、ISO9001为标准；UL、CCC和EAC可应要求提供，以支持您的区域认证路径
文档支持 --提供完整的技术文档、信号定时文档和图纸，以支持您自己的认证和集成工作
OEM项目的最低起订量低 --在承诺批量生产之前，可以提供样品单位，根据定制级别，最小起订量低至1-20个单位
保修 / 生命周期支持 --12个月（标准）至18个月（部分产品线）硬件保修，在项目生命周期内提供工程支持
5.发送什么给我们开始
为了获得准确的OEM/ODM报价和可行性审查，请提供：
目标显示尺寸，以及如果更换现有设备，其型号/规格或物理尺寸
外壳切口的机械图（DXF/DWG）或照片
应用环境（室内/室外、温度范围、暴露于水分/灰尘）
所需接口（HDMI/VGA/LVDS/eDP）以及是否需要触摸
目标量（样本量和年度预测）
我们的工程团队将以可行性评估、推荐规范和正式报价作为回应。
联系人：chenhua@hitulcd.com | +86 186 8232 8732 |hitulcd.com

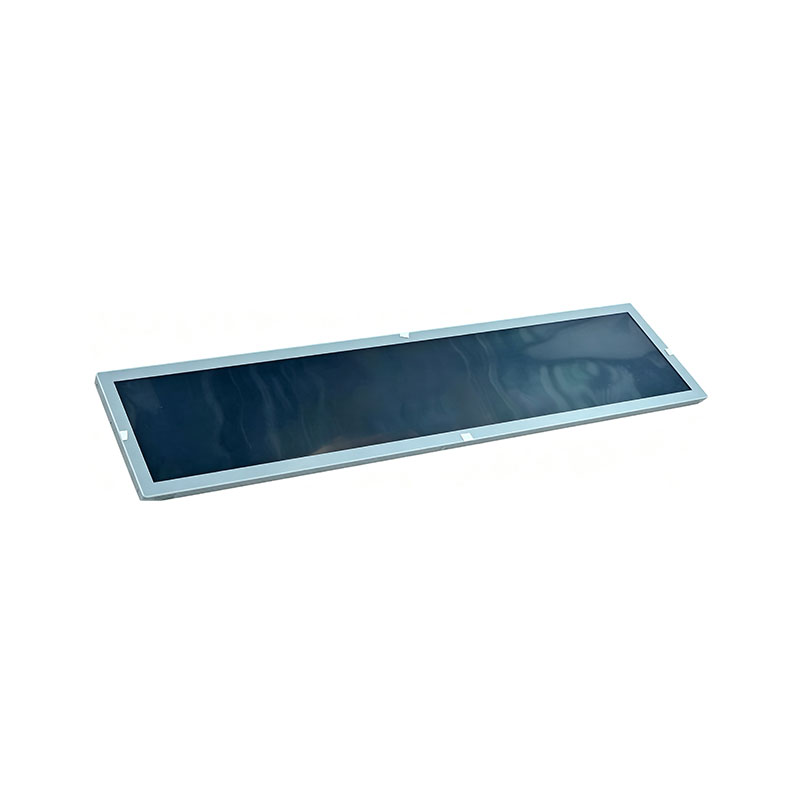

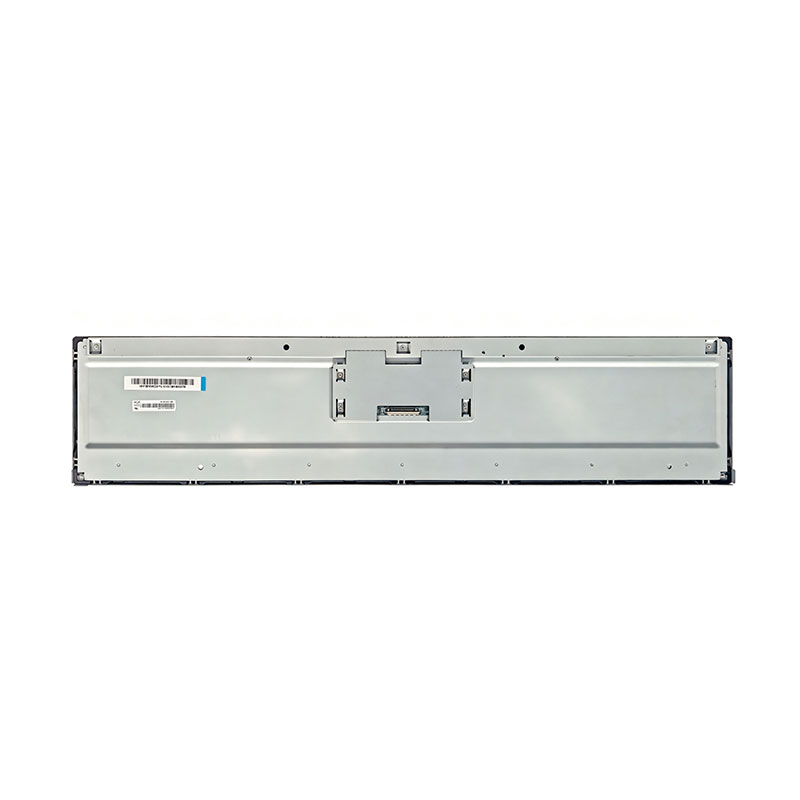

28" 条形液晶显示模块——定制切割 / 集成技术简报
型号：P280IVN01.1 |面板类型：a-Si TFT-LCD，28.0" 切割拉伸杆|决心 1920×360 (5.33:1) | 亮度： 700cd/m²制造商： 深圳市汉图佳实科技有限公司|估计。2014 | ISO9001/CE/FCC/RoHS/REACH
为什么这份文件
评估定制切割条/拉伸LCD模块的海外工程师和采购经理在内部批准项目之前通常需要一组相同的答案：切割在几何上是否可行，它能在现场存活吗，成本是多少，何时到达。本简报直接回答了这些问题，围绕典型技术评估的三个阶段进行组织。
1.切割工艺 / 可行性评估
切割方法选择对于P280IVN01.1等窄边框和非标准纵横比条形显示器，HITULCD会根据所需的公差和面板结构选择切割方法：
| 方法 | 典型公差 | 最适合 |
|---|---|---|
| 机械轮划线和断裂 | ±0.3-0.5毫米 | 直线切割，批量更大，成本更低 |
| 超快（飞秒/皮秒）激光切割 | ±0.05-0.1毫米 | 精密公差、不规则轮廓、边缘靠近有源电路 |
我们的工程团队在审查了您的目标尺寸、公差等级和相对于面板活动区域的切割线位置后建议使用该方法——我们不会对所有请求默认使用一种方法。
痕迹和活动区域清理在确认可行性之前，我们将预期的切割线映射到面板的栅极/源极驱动器迹线和TFT阵列边界，以确认不会干扰信号布线。这是所有拉伸条自定义的标准做法，而不是额外的步骤。
可行性检查所需的图纸/数据：
目标外形尺寸（带公差等级，例如±0.3mm或±0.1mm）
显示相对于面板参考角的精确切割边界的安装/切割图（首选DXF或DWG）
所需的活动区域（可视图像大小）及其在剪切边界内的位置
如果您正在削减现有的标准面板，或确认应采购新的基板，则基板尺寸/型号
边缘处理标准切割后的边缘经过研磨和抛光，以去除碎屑和微裂纹，然后在移动到密封之前，根据内部边缘质量标准（没有可见的碎屑>；0.1mm，没有裂纹扩展到有效区域）在放大镜下进行检查。
2.可靠性 / 边缘密封保证
密封过程切割后，对暴露的玻璃边缘进行二次边缘密封处理——通常是沿切割边缘分配紫外线固化树脂，根据面板厚度调整分配路径和固化轮廓——以恢复新边缘的水分和液晶泄漏保护。
可靠性测试切割和密封模块通过与我们的标准面板相同的可靠性程序，根据您的应用，适用于工业或消费级：
温度/湿度：85°C/85%RH耐久性（“双85”）测试
热冲击：高温/低温循环
机械：结构跌落试验
该型号的工作范围： -20°C至60°C
我们可以根据要求共享来自类似拉伸棒材切割程序的测试摘要数据（通过/失败标准和持续时间）——请说明您的应用程序是需要消费者级还是工业级资格，因为测试计划和验收标准不同。
切割边缘的光学性能在暗室条件下检查密封边缘区域是否漏光和色偏（Mura）。控制良好的切割和密封过程应在指定的活动区域内没有可见的Mura；任何偏差都是最终质量控制的拒收标准，而不是传递给客户的东西。
3.成本、收益 / 前置时间
NRE和取样定制切割项目的非经常性工程成本取决于公差等级、切割几何形状复杂性以及是否需要新的工具/夹具——这是按图纸报价的，而不是固定费用。作为一般指导，首件样品（通常为20件）可在 2-4周 从图纸确认开始；标准（非切割）产品装船 2-3周，自定义项目 4-6周.
预期销量
MOQ： 标准规格1台；定制切割、亮度或边框更改可能会调整最小起订量，在报价时确认
产量： 因公差等级和切割几何形状而异——在标准公差下，更严格的公差和复杂的轮廓比简单的直线切割的产量低。一旦您的图纸和公差得到确认，我们将提供产量估算作为正式报价的一部分
容量： 我们的生产线每月生产12000多台，支持原型、小批量和批量项目
商业条款
国际贸易术语解释通则：EXW/FOB/CIF
付款方式：T/T（批量标准）、L/C（大批量）、PayPal（样品）、O/A（长期合作伙伴）
保修期：12个月，提供持续的工程支持
基板参考规范（P280IVN01.1）
| 项目 | 细节 |
|---|---|
| 对角线尺寸 | 28.0" 切割拉伸杆 |
| 分辨率 | 1920（RGB）×360，5.33:1 |
| 显示区域（A.A.） | 698.4（宽）×130.95（高）毫米 |
| 外形尺寸 | 722.2（宽）×154.75（高）×28.9（深）毫米 |
| 面板重量 | 2.40 公斤（型号） |
| 表面处理 | 哑光（雾度28%），3H硬质涂层 |
| 亮度 | 700 cd/m²（型号） |
| 对比度 | 4000:1（典型，透射式） |
| 视角 | 89°/89°/89°/89° (Typ., CR≥10) |
| 背光 | WLED，50000小时，集成LED驱动器 |
| 信号接口 | 51针，0.5毫米LVDS（2ch，8位） |
| 供电电压 | 12.0V（典型） |
| 界面选项 | HDMI、VGA（通过控制板）、DC 12V-3A |
| 操作/储存温度 | -20°C~60°C |
| 应用程序 | 工业设备、数字标牌、车辆显示器 |
下一步
要进行正式的可行性审查，请发送：
带公差等级的切割边界图（DXF/DWG）
采样目标数量和年产量
应用环境（室内/室外，预期占空比），以便我们确认正确的可靠性测试层
我们的工程团队将根据上述内容返回可行性确认书、密封/测试计划和正式的NRE+样品交付周期报价。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
相关解决方案
本产品适用于以下行业应用场景
