由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV280FBM-NB1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 28.0" （32.0" 1/3切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×360，5.33:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 699.84（宽）×131.22（高）毫米 | ||
| 外形尺寸 | 732（宽）×165（高）×17.3（深）毫米 | ||
| 面板重量 | 2.40公斤（型号） | ||
| 表面处理 | - | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，无驱动IC | ||
| 功耗 | 24.8W（型号） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（1通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
HITULCD OEM/ODM能力——定制切割显示器 / 集成终端解决方案
准备用于： 海外OEM工程师、采购经理和项目负责人正在寻找能够切割、构建和集成屏幕的显示合作伙伴 你的 设备——而不仅仅是卖给你一个标准面板。
1.一个核心能力：我们切割显示器以适应您的设备，而不是相反
大多数集成商被迫围绕标准尺寸的面板重新设计其机柜。HITULCD则朝着另一个方向发展：我们采用标准母板和 根据设备的精确尺寸进行定制切割 --所以显示器适合你的外壳，而不是相反。
尺寸范围：5.5" 至98" ，任何纵横比——从超宽条形到不规则外壳的非标准切口
切割方法： 根据您的公差、边缘质量和电路间隙要求选择机械轮划线或超快激光切割
此解锁的应用程序： 货架边缘和机柜显示器、嵌入式仪表板、冰箱/自动售货机门窗、车辆仪表板和控制台条、气泵/POS终端条、医疗器械读数、工业HMI切口——基本上是任何无法安装标准16:9或4:3面板的设备。
工艺保障： 每次定制切割在切割前都要经过栅极/源极跟踪和TFT阵列间隙审查，然后进行边缘密封（UV/粘合剂密封工艺）和环境可靠性筛选，因此非标准形状不会以长期耐用性为代价。
这是我们OEM/ODM产品的基础： 设备的几何形状决定了显示规格，而不是相反。
2.跨设备集成解决方案；终端类型
除了原始面板，我们的工程团队还根据您的产品实际使用方式构建完整的显示子组件。目前的解决方案包括：
| 解决方案/产品线 | 典型终端设备 | 我们定制什么 |
|---|---|---|
| 条形显示器 | 货架边缘标志、自动售货机/冰箱门、交通信息栏 | 超宽切割比、亮度、LVDS/HDMI接口、无边框安装 |
| 开放式监视器 | 售货亭、自动取款机、自助终端、游戏柜 | 面板尺寸、触摸技术（PCAP/电阻式）、驱动板、安装支架 |
| 橱窗高亮显示屏 | 店面窗户、透明陈列柜、零售展示 | 透明度/亮度平衡、安装框架、防风雨 |
| 户外防水显示屏 | 数字标牌、电动汽车充电站、户外广告 | 高亮度背光（1000–3000cd/m²），IP级密封，宽温工作 |
| 工业高亮度显示器 | 工业控制面板、人机界面、工厂自动化 | 阳光可读性、坚固的背光、宽视角 |
| 加油站终端显示器 | 加油机、POS终端 | 定制切口，高亮度，EMI屏蔽 |
| 医疗设备展示 | 诊断设备、患者监护仪 | 精确的颜色、低延迟接口、合规设计 |
| 交通展示 | 公共汽车/铁路乘客信息系统，车载显示器 | 耐振动/冲击，宽工作温度，合规认证 |
每条生产线都可以作为裸面板、驱动模块（带控制板）或全封闭单元交付，具体取决于您希望我们吸收多少集成。
3.端到端OEM/ODM制造流程
我们不会将决定可靠性的步骤外包——它们是在内部运行的：
产品设计 --机械和电气设计符合您的外壳和信号要求
定制切割 --机械或激光切割到目标轮廓，并进行痕迹清除验证
LCD粘合（COG/FOG） --具有微米级对准的自动玻璃上芯片/玻璃上柔性键合线，可实现稳定的信号传输和长使用寿命
触摸集成 --PCAP或电阻式触摸层压，带有高精度导电膜层压，可实现稳定的电路连接
外壳/开放式框架组件 --从背光模块到完整的开放式显示器的自动切割、粘合和装配线
表面安装 --用于驱动和控制板组装的高速、高精度SMT
可靠性测试 --在批量生产签字之前，根据工业级耐久性标准进行环境和机械鉴定（温度/湿度循环、热冲击、跌落/振动）
这种垂直控制使我们能够支持从单个腔体样品到12000多个单位/月的生产计划的一切，而不会给您的供应链增加分包商风险。
4.为什么OEM和集成商通过HITULCD采购
直接工厂，而非贸易公司 -深圳市韩图佳实科技有限公司（2014年版），工程团队可直接进入规格讨论
认证： ISO9001、CE、FCC、RoHS、REACH、WEEE为标准；UL/CCC/ECA可应要求提供
生产能力： 12000+台/月，支持原型、小批量和批量项目
提前期： 2-3周标准规格，4-6周定制切割或集成项目
担保： 12个月产品保修，工程支持；批量OEM订单的延长条款可协商
贸易条款： EXW/FOB/CIF装运；T/T、L/C、PayPal（示例）、已建立合作伙伴的O/A
MOQ： 标准规格从1个单位开始——定制切割、亮度或边框更改在报价时确认
5.开始你的项目
请将您设备的目标裁剪图（或尺寸/纵横比，如果尚未最终确定）、所需的接口（LVDS/HDMI/VGA）以及您的最终应用环境发送给我们。我们将确认切割可行性，推荐正确的集成级别（裸面板/驱动模块/外壳单元），并直接报价NRE和样品交付周期。
联系人：chenhua@hitulcd.com | +86 186 8232 8732 |发送询价

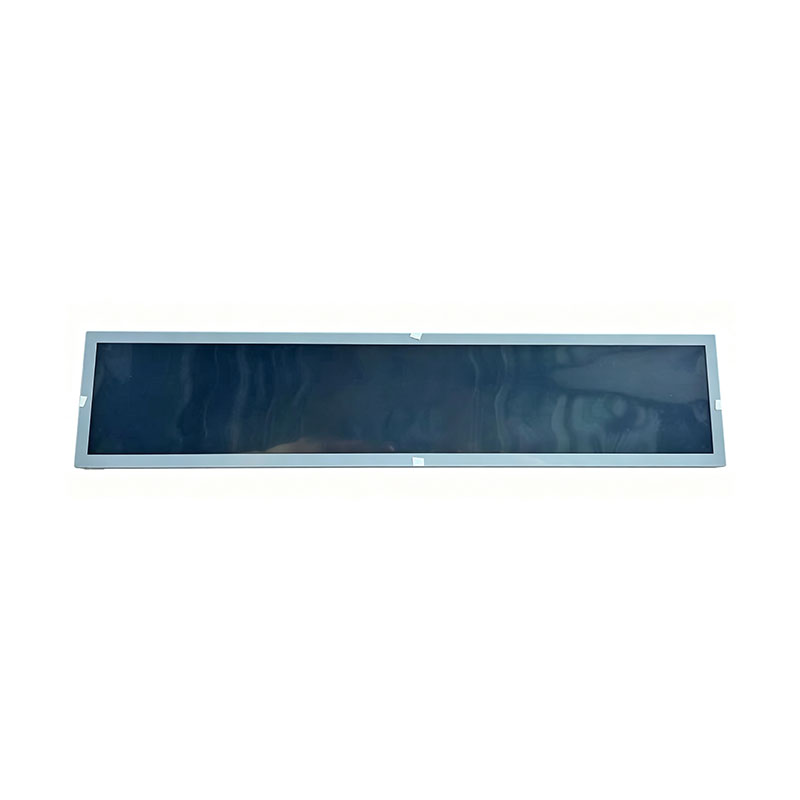

28" 定制拉伸液晶显示模块（DV280FBM-NB1）——技术 / OEM买家采购简报
准备用于： 海外硬件工程师、采购经理和项目负责人评估用于OEM集成的定制切割条格式TFT-LCD。
1.产品快照
| 参数 | 价值 |
|---|---|
| 模型 | DV280FBM-NB1 |
| 面板类型 | a-Si TFT-LCD，ADS，常黑，透射型 |
| 源面板 | 32.0" 标准面板，定制切割至28.0" （1/3切割） |
| 分辨率 | 1920（RGB）×360，宽高比5.33:1 |
| 有效区域 | 699.84（宽）×131.22（高）毫米 |
| 外形尺寸 | 732（宽）×165（高）×17.3（深）毫米 |
| 亮度 | 700 cd/m²（典型） |
| 对比度 | 1200:1 (typ.) |
| 视角 | 89°/89°/89℃/89°（CR≥10） |
| 背光 | WLED，50000小时，无驱动IC |
| 接口 | 51针，0.5mm LVDS（1ch，8位）；HDMI/VGA控制板可用 |
| 工作温度 | 0~50°C/储存：-20~60°C |
| 认证 | ISO9001、CE、FCC、RoHS、REACH、WEEE（可应要求提供UL/CCC/ECA） |
这是一个 拉伸条格式 模块——通过将标准尺寸的TFT面板精确切割到超宽的纵横比而生产。它是为货架边缘标牌、售货亭、自动售货机/冰箱显示器、运输信息栏和其他空间受限的OEM外壳而设计的，在这些外壳中，标准的16:9面板是不合适的。
2.切割工艺与；工程可行性
自定义条形面板是通过将较大的母面板切割到目标尺寸而制成的。在报价之前，我们的工程团队会评估以下内容：
切割方法选择。 根据目标尺寸、公差和边缘质量要求，我们在 机械轮划线 （在标准纵横比调整下进行直线切割具有成本效益）以及 超快激光切割 （更严格的切口控制，更低的微裂纹风险，当切割线靠近有源电路时首选）。一旦我们看到您的目标大纲，该建议即得到确认。
轨迹和阵列间隙检查。 根据面板的栅极/源极驱动器迹线布局和TFT阵列边界验证每个切割，以确认新的轮廓不会与有源电路相交或损坏驱动器IC。这是早期审查中最重要的一个可行性关卡。
我们需要您确认可行性：
具有关键尺寸和公差的目标轮廓图（DWG/DXF）
相对于原始面板的首选活动区域/查看区域位置
安装/挡板限制（如果切割边缘与外壳或垫片相接）
接口要求（LVDS/HDMI，连接器位置）
边缘质量标准。 在标准QC抽样下检查切割后边缘的平整度和微裂纹扩展情况；密封前，超过切屑/裂纹公差的边缘将被拒收。定制报价包中提供了特定的边缘强度和外观AQL标准，因为验收限值因切割几何形状和最终用途而异（室内售货亭与室外/振动环境）。
3.可靠性 / 边缘密封
切割面板会暴露出新边缘的内层，因此密封完整性是长期可靠性的核心：
密封工艺。 切割边缘接受二次密封处理（紫外线固化边缘密封剂/分配的粘合剂工艺，根据面板结构选择），以防止液晶泄漏和暴露边缘的水分进入。
可靠性验证。 切割模块经过适合目标应用的标准环境鉴定，通常是高温/高湿度浸泡（例如60°C/90%RH或等效的双85测试）、热循环/冷热冲击以及进入运输或售货亭外壳的单元的机械跌落/振动测试。测试协议和通过/失败标准与您的最终应用程序（消费者与工业占空比）相匹配，并作为项目DVT报告的一部分共享。
密封线的光学性能。 适当密封和切割的边缘应在有源区的边界处没有漏光或Mura（颜色偏移/亮度不均匀）。在批量生产签收之前，对每个合格批次的进料检验进行目视和光度检查。
4.成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（切割/工具设置） | 按项目报价 | 取决于切割几何形状、夹具/夹具要求以及使用激光切割还是机械切割 |
| 首次样品交付周期 | 在报价时确认（对于小批量资格认证，通常为2-4周） | 对于简单的直线切割，速度更快；如果需要新的夹具或激光编程，则需要更长的时间 |
| 标准（非切割）交付周期 | 2-3周 | 对于未修改的标准规格面板 |
| 定制切割交付周期 | 4-6周 | 涵盖装运前的切割、密封和可靠性筛选 |
| 批量生产产量 | 基于样本验证后的切割复杂性和目标尺寸进行讨论 | 远离有源电路的直边单轴切割通常比与驱动器区域相交的切割效果更好 |
| 最低起订量 | 标准规格1台 | 定制切割、亮度或边框更改可能会调整最小起订量——在报价阶段确认 |
生产规模： 12000+台/月产能，12个月产品保修，并提供持续的工程支持。
5.为什么来源于HituLCD
直接进入工厂 -深圳市韩图佳实科技有限公司（est.2014，统一社会信用代码91440300306068446B），无交易公司标记，工程团队可直接进入规格讨论。
内部切割到装配工作流程 --切割、密封、模块组装和测试在一个屋檐下管理，降低了分包商之间的交接风险。
OEM/ODM成熟路径 --从原型样品到重复生产计划，有记录的质量控制和测试记录可供买方审核。
贸易就绪条款 --EXW/FOB/CIF装运选项；T/T、L/C、PayPal（订单样本）和已建立合作伙伴的O/A条款。
6.项目的下一步
要从可行性讨论转向确定报价，请发送给我们：
您的目标轮廓图（或您需要的面板尺寸/纵横比）
最终应用和环境（室内/室外、静态/振动暴露、预期占空比）
预计年产量和项目时间表
我们的工程团队将确认切割方法、密封方法，并直接提供NRE+样品交付周期估算。
联系人：chenhua@hitulcd.com | +86 186 8232 8732 |发送询价
