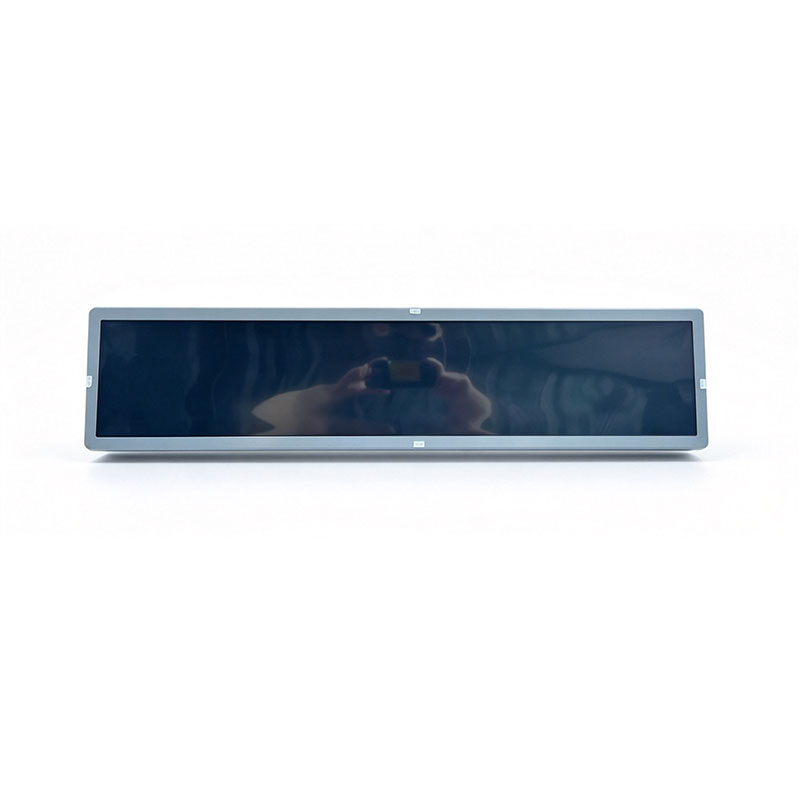

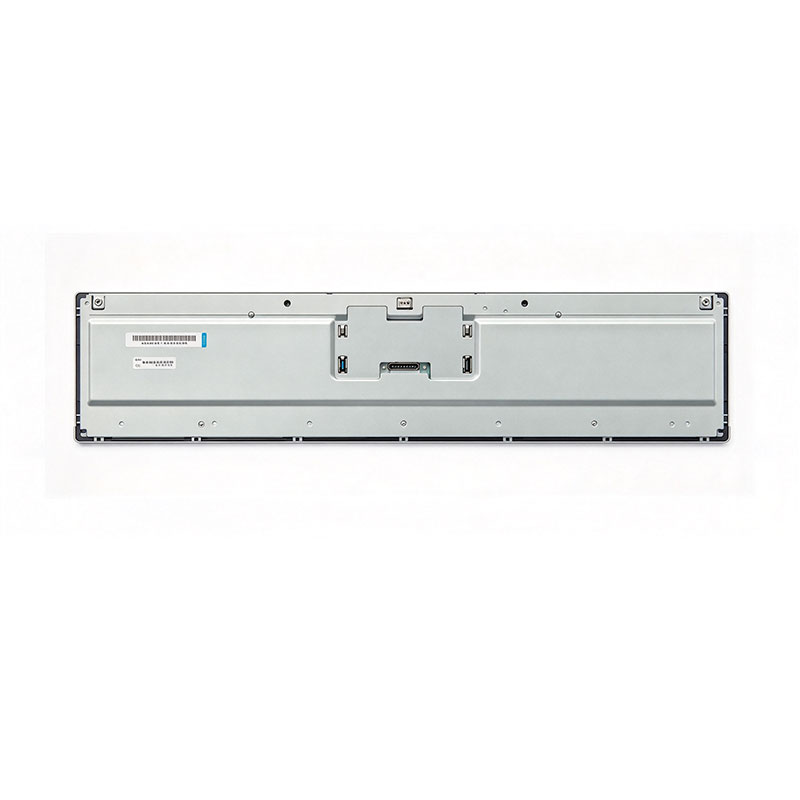

28"；可切割条形TFT液晶显示模块——1920×360，IPS，700尼特，LVDS

高亮度超宽条形液晶显示器，可以在一个轴上根据您的确切外壳尺寸进行修剪，专为OEM标牌、运输、零售货架边缘和工业HMI项目而设计。

请求报价 · 下载数据表 · 询问我们的工程师

1.产品概述

标准LCD玻璃尺寸很少与现实世界的外壳相匹配。货架轨道、公共汽车内部、售货亭顶盖和机器控制面板都需要不同的条带长度，而为小批量项目加工新的玻璃尺寸很少是经济的。

这 28"；可切割拉伸条液晶显示器 解决了这个问题。基于经过验证的1920×360 IPS条形面板，它允许 在OEM集成过程中，面板在一个轴上被修剪成非标准尺寸，所以您的硬件适合机柜，而不是相反。

我们的工程团队支持整个过程： 可行性评审→ 切割方法选择→ 边缘密封→ 光学和可靠性验证→ 试点建设→ 大规模生产。 您将收到一个记录在案的、可重复的流程，而不是一次性的修改。

为什么工程师和采购团队选择它

• 适合您的机柜，而不是目录大小 --无需新的玻璃模具投资，即可将其修剪到定制长度。

• 清晰易读的1920×360输出 --文本、价格数据、路线图和仪表板的全1920像素水平分辨率。

• 阳光就绪亮度 --700尼特，适用于明亮的零售店、车内和半室外场所。

• IPS宽视角 --89°/89°/89℃/89°从任何安装角度获得一致的颜色。

• 长寿命LED背光 --典型的50000小时。

• 预定义的工程过程 --在承诺批量生产之前，记录可行性检查、密封过程和可靠性计划。

2.关键规格

除非另有说明，否则值通常为25°C。最终值在客户特定的数据表和图纸中确认。

显示

背光 / 电的

环境的

3.可切割面板工程

切割TFT-LCD不是简单的机械修整。它会影响阵列布局、边缘完整性、密封性和光学均匀性。以下是我们如何根据OEM工程和质量团队经常提出的问题来管理每个风险领域。

3.1切割方法、公差和可行性

切割方法。 我们为每个项目选择方法：

接线和电路避免。 Every cut is checked against the panel's internal design before approval. The trimmed axis is chosen so the cut line stays clear of the gate/source fan-out routing, TFT array, seal line and driver IC bonding areas, and a defined 保留保证金 在切割线和有效区域之间保留并密封。

我们需要您确认可行性：

1. 目标切割尺寸和公差要求

2. 外壳/机械图纸（STEP或DXF/PDF）

3. 所需的安装方向和挡板设计

4. 目标亮度、界面和操作环境

5. 预计年产量和试点数量

我们返回了一份可行性报告，其中包括覆盖在面板图纸上的拟议切割线、可实现的尺寸范围以及任何已识别的风险。

3.2边缘质量控制

玻璃边缘质量直接影响机械强度和长期可靠性。我们的切割边缘检验标准：

3.3密封和防潮

切割后，重新密封暴露的电池边缘，以防止液晶泄漏和水分进入：

• 二次封边 通过受控分配将UV可固化粘合剂施加到限定的珠粒轮廓上。

• 满的 紫外线固化 以及固化后检查覆盖率、空隙和粘合剂溢出情况。

• 泄漏和水分检查 通过密封后检查和环境测试（见3.4）。

• 密封边缘设计为 被边框或框架覆盖 在最后的组装中。

3.4可靠性验证

修剪后的模块按照行业标准测试方法进行验证。标准测试计划（可根据您的行业要求进行调整——消费者、商业或工业）：

通过标准： 无功能故障、无液晶泄漏、无分层、无可见密封退化，光学参数在预测试值的±10%以内。

📄 根据NDA的要求，可提供可比切割项目的测试报告。

3.5切割后的光学性能

边缘区域是光学缺陷最敏感的区域。我们通过以下方式控制它们：

• 漏光控制 --遮光带/边框设计指南，消除边缘渗出。

• 背光匹配 --背光/LPG被修剪并重新对齐以匹配切割的单元，保持亮度均匀性一致。

• Mura和色偏屏蔽 --在白色、灰色和彩色测试图案下检查边缘。

4.成本、产量和交付周期

实际数字取决于切割尺寸、公差、亮度和界面。所有数值均已在您的报价中确认。

5.自定义选项

• 切割尺寸 --将一个轴修剪为自定义长度

• 亮度 --500至1000尼特

• 接口 --LVDS、HDMI、VGA、工业控制器板集成

• 驱动板 / 固件 --自定义EDID、定时、输入信号设置

• 触摸 --可根据要求进行电容式触摸集成

• 结构 --安装支架、前挡板、散热、外壳适配

• 光学 --防眩光、防反射、光学粘合选项

6.典型应用

7.常见问题

可以切割哪个轴，可以修剪多少？One axis only, determined by the panel's internal layout. The achievable range is confirmed per project in our feasibility report.

Will cutting affect the image or the panel's life?如果在批准的切割线内完成，并进行了适当的边缘密封和验证，则不会这样做。在批量生产之前，对修剪后的样品进行可靠性测试。

你们提供免费或低NRE选项吗？是的——NRE通常可以减少或记入数量承诺。请与我们联系，告知您的预测。

我可以订购1-10件进行评估吗？标准（未切割）评估单元可用。定制切割项目从20件的试生产批次和50件的最小起订量开始。

你们提供哪些文件？产品数据表、机械图纸、切割可行性报告、RoHS/REACH声明、可靠性测试总结和中试样品的FAI报告。

包装和运输方式是什么？出口纸箱中的防静电、减震包装。航空快递或海运；按照约定的国际贸易术语EXW/FOB/DDP。

请求报价

在以下时间内收到可行性审查和报价 1-2个工作日，发送给我们：

• ☐ 目标切割尺寸和公差

• ☐ 外壳或机械图纸

• ☐ 所需亮度和界面

• ☐ 工作环境和温度范围

• ☐ 试点数量和预计年产量

📧 电子邮件：sales@hitulcd.com 🌐网站： www.hantulcd.com

规格如有更改，恕不另行通知。最终规格在批准的客户数据表中定义。
