由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV286FBB-NV0 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 28.6" （32.0" 切割面板，光纤陀螺开孔） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×560，3.43:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | a硅TFT液晶显示器，FOG开放式电池（玻璃+COF IC，无背光） | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 608.4（宽）×203.7（高）毫米 | ||
| FOG玻璃轮廓 | 708.4（宽）×216.1（高）毫米 | ||
| LCM外形尺寸（估计） | 708.4（宽）×216.1（高）×22~26（深）毫米（带定制背光） | ||
| 基底厚度 | 0.485+0.485毫米 | ||
| 面板重量 | TBD（FOG玻璃）；LCM重量（估计）：2.3~2.7公斤 | ||
| 表面处理 | 哑光（雾度1%），硬质涂层（3H） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 透射率 | 5.1%（典型值）（带偏振器） | ||
| 典型亮度 | 500cd/m² | ||
| 响应时间 | 8 （典型）（G-to-G OD） ms | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，70%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 不包括（FOG）；定制WLED 50K小时（估计，需要外部驱动程序） | ||
| 驱动器IC | COF键合，6源芯片 | ||
| 功耗 | TBD（取决于定制背光组件） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌（仅适用于定制LCM组件） | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||

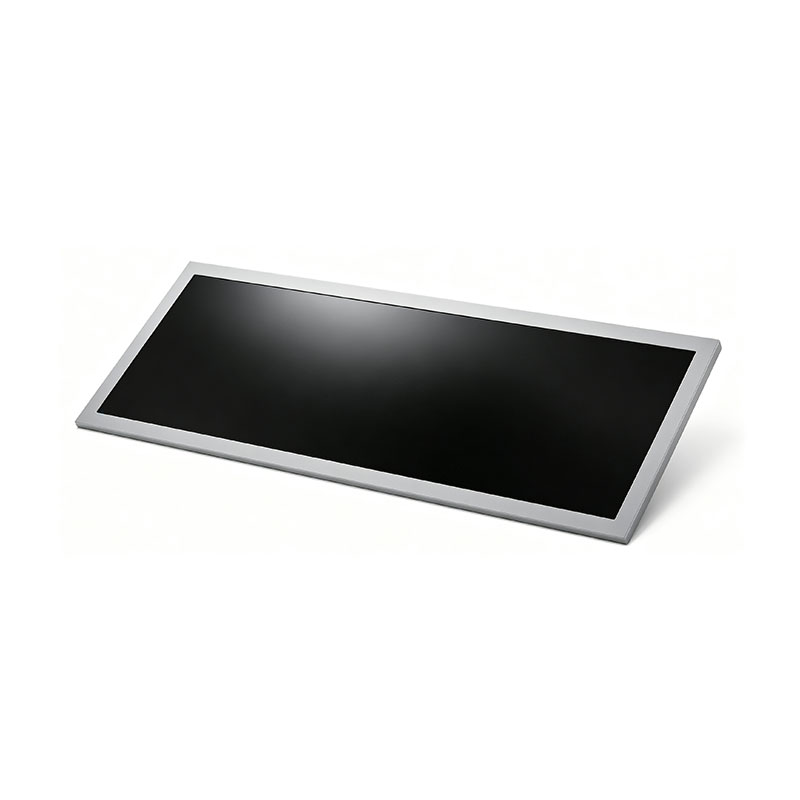

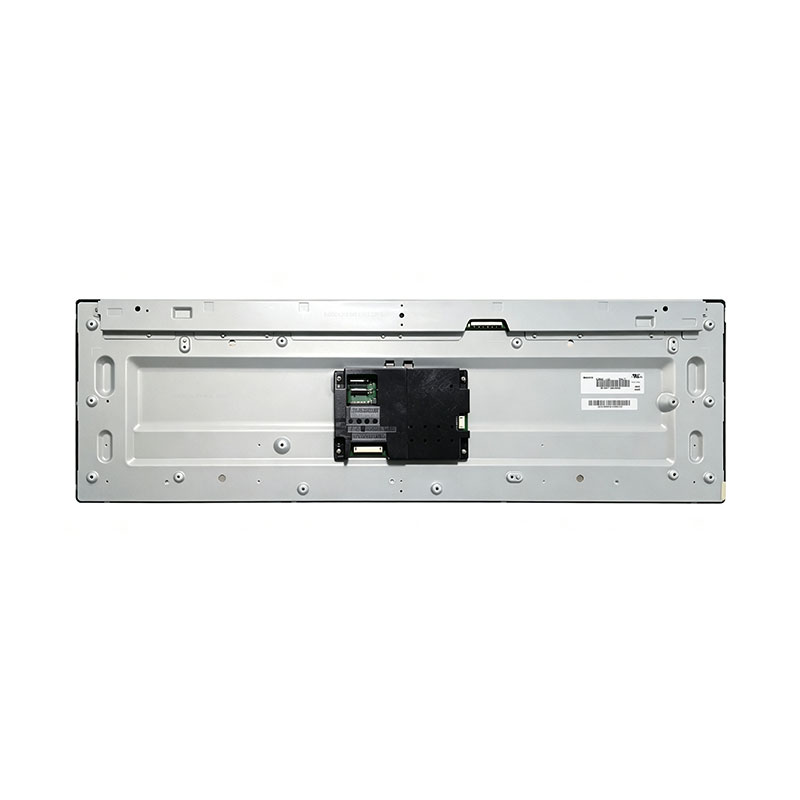

28.6" 条形液晶显示模块（切割面板/FOG开孔）——技术 / 采购简报
型号：DV286FBB-NV0适用于：设备原始设备制造商、系统集成商、海外工程 / 采购团队编制人： 深圳市汉图佳实科技有限公司
1.产品概述
此模块是 32.0" 开孔TFT面板精度降至28.6" 超宽条形格式 （1920×560，3.43:1纵横比），作为FOG（玻璃+COF IC，无背光）供应，供客户集成自己的背光/机械组件。它专为售货亭、自动售货机、零售货架和设备前面板中的嵌入式数字标牌式条形显示器而设计。
因为这是一个 切割面板产品，以下问题——我们最常从评估定制切割TFT模块的欧洲和北美工程和采购团队那里听到的问题——直接针对此零件号进行了解决。
2.工艺可行性 / 切割方法
| 问题 | 我们的答案 |
|---|---|
| 切割方法 | 此轮廓上的标准切割使用 机械轮划线和断裂，这是经济高效的，并且已被证明适用于这种尺寸的直尺条形格式。对于更严格的公差窗口、更靠近有源电路的边缘或具有角半径的形状，我们切换到 超快（皮秒）激光切割 以避免机械应力和微碎裂。建议的方法在DFM审查期间根据图纸进行确认，而不是预先假设。 |
| 尺寸公差 | FOG玻璃外形：708.4（宽）×216.1（高）mm；有效面积：608.4（宽）×203.7（高）mm。在可行性审查期间，根据客户的目标轮廓确认标准切割公差——通过激光切割可以实现更严格的公差。 |
| 迹线/电路间隙（栅极/源极、TFT阵列） | 每个定制切割请求都要经过一个 CAD覆盖检查 以确认新的切割线不与栅极/源极布线、COF键合区域或有源TFT阵列相交。这是标准做法，不是附加服务。 |
| 我们需要你做什么来确认可行性 | 为了进行此检查，我们要求：（1）具有基准参考的目标轮廓图（DXF/DWG），（2）所需的活动区域及其相对于轮廓的位置，（3）公差等级，以及（4）安装/边框接口（如相关）。在报价之前，我们会返回一份标记的可行性图纸。 |
| 边缘处理/微裂纹控制 | 切割后的边缘经过研磨和抛光，达到受控的平整度规格，作为出货质量控制的一部分，在放大镜下进行微裂纹检查。根据切割方法和玻璃厚度（基材：0.485+0.485 mm），每个项目定义了边缘碎裂和裂纹扩展极限。 |
3.可靠性 / 边缘密封保证
| 问题 | 我们的答案 |
|---|---|
| 切割后的密封工艺 | 切割边缘接收 二次密封工艺（UV固化边缘点胶） 以封闭暴露的玻璃/液晶边界并阻止水分进入。根据特定的切割几何形状调整点胶路径和点/线图案。 |
| 可靠性测试 | 切割和密封模块可以符合标准 工业级可靠性协议，包括双85（85°C/85%RH）高温/高湿浸泡、热冲击循环和结构跌落测试。我们可以分享过去NDA下可比切割项目的代表性测试数据/报告。 |
| 切割边缘的光学性能 | 由于密封和切割是按照上述CAD间隙检查进行控制的，因此边缘区域 漏光和色移（Mura） 作为最终质量控制的一部分进行检查。当切割线靠近活动区域边界时，风险最高——这正是预报价可行性图的设计目标。 |
| 运行条件 | 额定工作温度0-50°C，存储温度-20-60°C，面板型a-Si TFT-LCD（ADS，常黑，透射），典型亮度500cd/m²。 |
4.成本、收益 / 前置时间
| 问题 | 我们的答案 |
|---|---|
| NRE/工具成本 | 定制切割轮廓的NRE取决于切割复杂性（直边与圆角）、公差等级以及是否需要新的夹具。在第2节的可行性图纸审查后，发布了一份确定的NRE报价。 |
| 首次样品交付周期 | 典型的首件样品运行（约20件）为 逐案引用 一旦确定了切割方法和密封工艺；这与我们非定制构建的标准2-3周交付周期是一致的，定制/切割项目通常运行时间更长，以允许工具和质量控制周期。 |
| 预期批量生产产量 | 切割面板程序的产量根据切割几何形状、边长和与活动区域的接近程度按项目跟踪——一旦您的图纸经过审查，我们就会共享可比几何形状的历史产量数据，而不是引用一个总括数字。 |
| 最低起订量 | 标准规格最小起订量为1台； 定制切割、亮度或边框配置具有单独的最小起订量，在报价阶段确认。 |
5.供应商资格快照
认证： CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供
顺从：RoHS / 符合REACH标准，可应要求提供文件
生产能力： 12000+台/月；支持原型、小批量和批量程序
担保： 12个月，有工程支持
装运条款： 出口/离岸价/到岸价
付款： 电汇、信用证（数量）、PayPal（示例）、O/A（长期合作伙伴）
法人实体： 深圳市韩图佳实科技有限公司，成立于2014年，注册号：91440300306068446B
6.可行性审查的下一步
要直接进入切割可行性检查，请发送：
带基准点的目标轮廓图（DXF/DWG）
所需的活动显示区域及其在轮廓上的位置
公差要求（如已知）
预期可靠性测试标准（消费者级与工业级）
目标数量和项目时间表
我们将根据上述内容返回一份标记的可行性图纸、推荐的切割方法和指示性NRE/样品交付周期。
HITULCD OEM/ODM——面向全球设备制造商的显示器集成解决方案
观众：海外设备原始设备制造商、系统集成商、工程 / 采购团队编制人： 深圳市汉图佳实科技有限公司
1.我们是谁
HITULCD已经花费 十多年（自2014年以来） 为世界各地的设备制造商设计和制造显示硬件。我们不是一家转售面板的贸易公司，我们经营自己的粘合线、切割设备、装配车间和可靠性实验室，这意味着您的项目将顺利完成 一个工厂，一个工程团队，一个负责任的合作伙伴 从概念到批量生产。
| 服务出口市场 | 38+个国家 |
| 年生产能力 | 120000+台 |
| 标准交货时间 | 2-3周 |
| 自定义项目交付周期 | 4-6周 |
| 保修 | 12个月，有工程支持 |
| 认证 | ISO 9001:2015、ISO 14001:2015、IATF 16949:2016、CE、FCC、RoHS、UL、REACH、WEEE |
我们支持两者 原始设备制造商 （重新品牌化，对现有设计进行小幅修改）和全面 原始设计制造商 （从空白页开始的规范驱动开发），因此您可以选择项目所需的工程参与级别。
2.一个合作伙伴，多种设备类型
大多数设备原始设备制造商不需要；显示器“；--他们需要一个显示器集成到特定机器中，尺寸、形状、亮度、接口和机械配合都适合该机器的外壳。由于我们在内部生产多种显示器格式，我们可以支持各种设备类别，而无需管理多个面板供应商：
| 设备/工业 | 典型显示需求 | 我们提供什么 |
|---|---|---|
| 零售 / 智能货架 | 货架边缘栏显示、价格/促销条 | 拉伸条形显示器、定制切割面板、超宽纵横比 |
| 交通（公共汽车/铁路/公共交通） | 乘客信息显示器、路线标志 | 坚固的宽温条 / 开放式框架显示，IP等级选项 |
| 医疗设备 | 嵌入式控制面板、诊断设备屏幕 | 定制尺寸TFT模块，触摸集成，长寿命供应 |
| 户外广告 / 数字标牌 | 店面窗户，落地式展示 | 高亮度（高达3000cd/m²）直射/边缘照明套件，防风雨 |
| 工业自动化与；人机界面 | 机器控制面板、嵌入式终端 | 5.5" –27" 工业控制套件、开放式显示器、宽工作温度范围 |
| 加油站/加油站 | 支付终端、价格显示 | 阳光下可读的高亮度模块，户外耐用组件 |
| 自动售货机、售货亭 / 自助设备 | 嵌入式触摸显示器 | 开放式显示器，投射电容式触摸，适合戴手套使用 |
| 电梯 / 电梯舱 | 超宽信息条 | 伸缩式条形显示器的尺寸适合非标准机舱开口 |
| 电动汽车充电站 | 户外状态/付款显示 | 高亮度直接照明模块，适用于24/7户外工作的热管理 |
如果您的设备不符合上述一类，这很正常——我们的大多数OEM项目都是从 非标准外壳或观察窗，而不是目录规范。这就是我们的定制切割和机械集成能力（第4节）。
3.全方位OEM/ODM服务
我们涵盖了从设计到批量生产的完整路径：
设计与；工程
DFM（可制造性设计）根据您的外壳/机械图纸进行审查
定制面板尺寸，包括非标准切割形状和纵横比
亮度、分辨率、接口（HDMI/LVDS/eDP/VGA）和触摸配置
支持多种信号输入和自动调光的定制AD/控制板
制造业
内部COG/FOG粘合（JYD-I900E自动COG线，微米级对齐）
精密玻璃切割： 光纤激光切割（GH-1111，7.5KW） 用于光滑、无毛刺的边缘，以及专用 OC玻璃切割机 用于开孔精密切割
自动ACF层压，实现稳定的100%电路连接
外壳/机械组装和全模块集成
ISO 14644-1认证的洁净室生产
质量与；可靠性
11阶段可视化生产过程（细胞进料→ 真空键合→ ACF附件→ IC接合→ 光纤陀螺电气测试→ FPC粘接→ ITO封装→ 目视检查）
用于环境模拟和老化试验的高/低温和湿度试验箱
二维测量仪器和显微镜水平目视检查
为您的监管文件提供品牌、自有品牌包装和完整的技术文档
业务支持
自有品牌/标志品牌
OEM对现有平台进行品牌重塑，或进行全定制ODM开发
按产品线灵活的最小起订量，批量承诺前可提供样品单位
多种付款/运输方式（EXW/FOB/CIF；T/T、L/C、PayPal用于样品，O/A用于长期合作伙伴）
4.为什么海外设备制造商与我们合作
我们讲西方工业要求的语言。 我们在欧洲和北美的OEM/ODM计划包括合规准备文件，以帮助您 CE、RoHS和FCC认证 移动速度更快，定制的广告板针对欧洲智能城市和能效要求进行了调整，并为超薄零售边框和坚固的交通枢纽框架提供了机械工程支持。
在你做出承诺之前，我们是透明的。 装运条款（EXW/FOB/CIF）、最小起订量和付款保护是预先确认的，在您支付定金后不会发现。我们工厂的商业登记可以在中国政府登记处公开核实。
我们支持整个生命周期，而不仅仅是第一个样本。 从20个单元的试点到年产能12万个单元内的批量项目，同一个工程团队始终保持参与——当您的设备平台运行多年，您需要一致的面板供应和版本控制时，这很重要。
5.经过现场验证
跨越多个大洲和设备类型的业绩记录：
零售部署： 一家集成商报告称，尽管每天的温度波动很大，但一台43" 半户外条形显示器的80个单元在中转站试点运行六个月后，面板故障为零。
系统集成： 一位客户指出，我们的LVDS接口无需修改即可与他们现有的控制器板配合使用，信号时序文件在收到请求后24小时内交付。
国际项目交付： 为迪拜的一个豪华电梯项目采购并交付了55" 4K条形面板。
户外节目量： 在欧洲和北美部署了数千台50" 和其他高亮度设备，覆盖电动汽车充电站和户外数字标牌，额定可连续24/7运行50000-100000小时。
一旦我们了解了您的设备类别和目标地区，我们就可以分享其他案例参考、环境测试报告和客户联系方式（在需要时根据保密协议）。
6.入门
要确定您的OEM/ODM计划范围，请向我们发送：
设备类型和安装环境（室内/室外、温度范围、IP等级需求）
目标显示尺寸或查看窗口尺寸（如有图纸）
亮度、分辨率和接口要求
触摸要求（是/否、手套使用、环境）
目标数量和项目时间表
目标市场的认证要求（CE/FCC/UL/RoHS等）
我们的工程团队将回复可行性评估、推荐的产品平台和指示性样品交付周期——通常在收到您的询问后24小时内。
