由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P286IVN03.0 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 28.6" （32.0" 1/2切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 698.4（宽）×196.425（高）毫米 | ||
| 外形尺寸 | 722.2（宽）×220.23（高）×28.9（深）毫米 | ||
| 面板重量 | 3.10公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 5000:1（典型）（透射式） | ||
| 典型亮度 | 1500cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -25~60°C | ||
| 储存温度 | -25~60°C | ||
定制条形TFT LCD显示器的OEM/ODM合作伙伴关系
围绕海外集成商、采购团队和项目工程师推动项目进展的实际需求而构建
1.为什么存在此产品类别（市场背景）
标准比例的LCD面板（16:9）不适合需要显示大量商业和工业信息的物理空间：货架边缘、门头、电梯内部、公交目的地标志、收银台、售货亭顶部。需求 超宽条形显示器 （2.7:1至8.8:1）直接源于这种不匹配——零售连锁店、公交运营商和售货亭建设者需要一个适合他们现有空间的屏幕，而不是围绕标准屏幕重新设计的空间。
因为这些形状因子不是作为商品面板储存的，所以这一类别中的几乎每个项目本质上都是 OEM/ODM参与 --买家不是在购买目录，而是在寻找与特定外壳、查看环境和控制系统相匹配的切割尺寸、亮度水平和界面。这是我们的客户选择我们而不是面板分销商的核心原因：他们需要一个将定制视为默认工作流程的制造商，而不是例外。
2.我们为谁建造这个
| 客户类型 | 他们通常在做什么 |
|---|---|
| OEM集成商 | 将条形显示器嵌入他们自己的品牌硬件中——售货亭、自动售货机、交通信息单元、自助结账系统 |
| 系统集成商/项目工程师 | 指定显示器以适应现有的结构切口（零售固定装置、电梯轿厢、车辆仪表板），其中尺寸是固定的且不可协商的 |
| 采购经理 | 比较供应商的交付周期可靠性、最小起订量灵活性、合规性文件和总到岸成本，而不仅仅是单价 |
| 经销商/品牌所有者 | 采购自有品牌的显示硬件，以自己的品牌转售到标牌、零售或运输渠道 |
这些角色几乎出现在每一次询问中：工程师定义技术要求，项目经理拥有时间表，采购拥有供应商资格。我们的OEM/ODM流程旨在为每个人提供直接的答案，而不是通用的推销。
3.这些客户在承诺之前一直需要什么
根据我们处理的询问，这一类别的采购决策集中在五个经常性要求上：
证明定制尺寸实际上是可制造的--不只是；是的，我们可以削减它。”；而是根据源极面板的电路布局进行切割线审查，并确定公差和边缘质量标准。
可靠性数据，而不仅仅是规格表 --与显示器实际安装位置相关的环境测试基准（温度/湿度循环、热冲击、跌落测试）。
一个现实的成本和时间线模型 --在内部提交商业案例之前，对工具/验证、第一个样品交付周期和批量的诚实产量预期进行NRE。
低摩擦定制 --亮度、接口（HDMI/LVDS/eDP/VGA）、触摸和机械支架选项，不需要单独协商。
可验证的工厂，而非贸易公司 --注册的业务记录、认证（CE/FCC/RoHS、UL/CCC/ECA可应要求提供）以及他们可以独立确认的生产能力。
4.HITULCD的OEM/ODM范围
我们支持的定制尺寸是标准尺寸，而不是特殊要求：
面板尺寸和切割几何形状（机械轮或超快激光切割，根据公差要求选择）
室内、半室外和全室外使用的亮度等级（350-3000cd/m²，取决于平台）
接口配置：HDMI、VGA、LVDS、eDP，带自定义AD/控制板选项
触摸集成（投射电容，必要时兼容手套）
机械集成：表圈设计、安装支架、外壳适应现有切口
品牌：标志印刷、自有标签包装、定制OSD开机标志
工程支持内置于流程中，不作为附加组件收费：
在任何工具承诺之前，DFM（制造设计）根据源面板电路布局审查您的目标尺寸
信号时序和接口文档，通常周转得足够快，可以解锁您自己的硬件/固件团队
完整的技术文档包，用于您自己的认证和合规备案
生产和供应保证：
ISO 9001:2015认证的设计、生产和交付过程
ISO 14644-1认证的洁净室制造
12000多台/月产能，常见尺寸的安全库存可缓冲供应链波动
可用于重复OEM项目的计划/预测生产时段
5.OEM/ODM项目如何运行，从开始到结束
| 阶段 | 发生了什么 | 典型定时 |
|---|---|---|
| 1.查询 / 需求捕获 | 您共享目标维度、应用程序、环境和体积 | — |
| 2.DFM/Cut可行性审查 | 我们的工程团队根据源面板布局检查您的目标规格，确认切割方法和公差 | 几个工作日 |
| 3.报价 | NRE、样品成本、目标数量的单价、指示性最小起订量 | 出具可行性确认书 |
| 4.取样 | 根据您的规格制造和测试的第一批样品（通常约20件） | 4-6周用于定制切割/亮度/边框项目 |
| 5.资格 | 您运行自己的可靠性/EMC/集成测试；我们提供测试数据和文档支持 | 客户驱动的 |
| 6.批量生产 | 根据您的预测安排生产，并提供质量控制记录供审查 | 工具验证后，标准时间为2-3周 |
6.为什么海外买家选择我们
我们是一家可验证的工厂。 深圳市韩图佳实科技有限公司-成立于2014年，经营活跃，注册资本200万元-非交易中介。
我们讲西方买家需要的合规语言。 CE、FCC、RoHS为标准；UL、CCC、EAC可应要求提供；根据要求提供REACH和WEEE文件。
我们提前报实价。 国际贸易术语解释通则（EXW/FOB/CIF），标准规格的最小起订量从1个单位开始，以及通过电汇、信用证、PayPal（样品）或O/A为成熟合作伙伴提供付款保护——在你问之前。
我们提供工程访问权限，而不是销售脚本。 您的项目工程师可以直接与我们的技术团队讨论切割公差、密封工艺和测试数据，这些都是实际负责可制造性的人员。
7.开始OEM/ODM询价
发送给我们：
目标尺寸和应用（零售、交通、售货亭、工业等）
亮度、界面和触摸要求
安装现有机柜时的机械图（DXF/DWG）
目标数量和时间表
我们将返回一份可行性评估和报价，参考您的实际规格，而不是通用的目录价格。
联系人：chenhua@hitulcd.com | +86 186 8232 8732

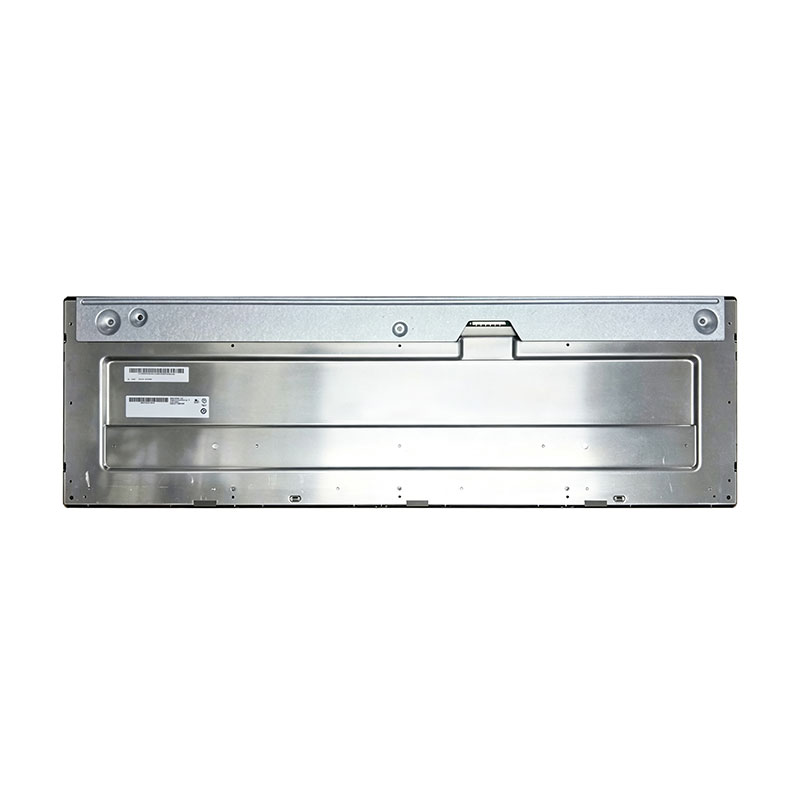

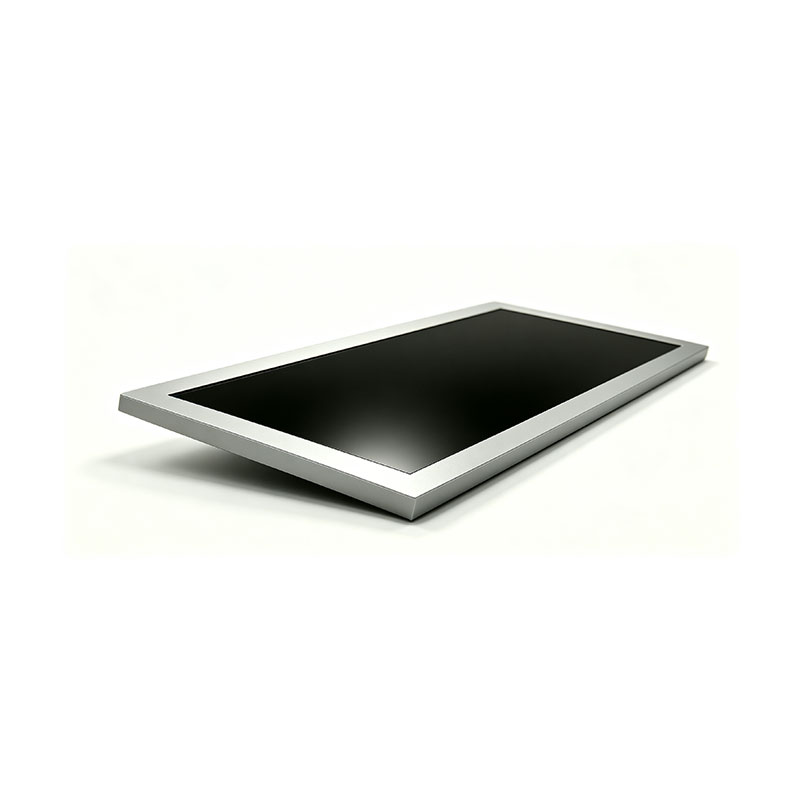

28.6" 定制条形TFT液晶显示模块（P286IVN03.0）
技术 / OEM集成商、采购经理 / 项目工程师
HITULCD的28.6" 拉伸条显示器是一种精密切割的TFT LCD模块；面板采用受控的半切割工艺，实现超宽3.56:1的纵横比。它专为OEM集成到数字标牌、货架边缘显示器、交通信息板和工业控制面板中而设计。
本简报旨在回答我们的海外合作伙伴在发布RFQ之前最常提出的问题：切割可行性、边缘密封可靠性、光学质量、成本结构和生产时间表。
1.基板 / 显示器规格
| 项目 | 细节 |
|---|---|
| 型号 | P286IVN03.0 |
| 源面板 | 32.0" （1/2切割面板） |
| 完成对角线 | 28.6" |
| 分辨率 | 1920（RGB）×540 |
| 宽高比 | ≈ 3.56:1 |
| 面板类型 | a-Si TFT-LCD、LCM、AMVA3、常黑 |
| 有效区域 | 698.4（宽）×196.425（高）毫米 |
| 外形尺寸 | 722.2（宽）×220.23（高）×28.9（深）毫米 |
| 亮度 | 1500 cd/m²（典型） |
| 对比度 | 5000:1（典型，透射式） |
| 视角 | 89°/89°/89℃/89°（CR≥10） |
| 色域 | 1670万色，72%NTSC制式 |
| 响应时间 | 8毫秒（G到G） |
| 背光 | WLED，50000小时，带LED驱动器 |
| 表面处理 | 哑光（雾度28%），3H硬质涂层 |
| 接口 | 51针，0.5mm LVDS（2ch，8位） |
| 操作/储存温度 | -25°C~60°C |
| 控制板 | HDMI+VGA输入，直流12V-5A，5键OSD |
2.切割工艺与；可行性评估
切割方法。 我们根据目标尺寸、公差和面板的内部电路布局选择切割方法，而不是默认情况。对于大多数条形切割，我们运行精度 机械轮划线和断裂切割，这对于标准玻璃厚度的直边切割来说是稳定且经济高效的。对于更严格的公差、更靠近有源阵列边缘的切割或微裂纹扩展风险更高的面板，我们切换到 超快激光切割（冷切割），这产生了更清洁、更低应力的边缘，热影响区最小。在我们审查您的目标尺寸后，我们将与您的团队共同确认最终方法。
电路和阵列间隙。 在任何切割获得批准之前，我们的工程团队将目标切割线与栅极/源极驱动器迹线布局和源极面板的TFT阵列边界进行映射，以确认对有源电路没有干扰。这是切割检查的强制性设计，而不是假设。
我们需要您提供什么来运行可行性：
目标成品尺寸（宽×高）和公差等级
所需的有效区域/边框要求
如果面板集成到外壳中，则安装或切割图（首选DXF/DWG）
您自己的连接器或支架设计所需的任何禁区
收到后，我们会返回一份参考源面板内部布局的切割线提案，在工具或采样开始之前确认可行性。
边缘处理标准。 根据内部边缘平整度和微裂纹验收标准，在放大镜下检查切割后的边缘，并根据切割方法定义切屑和裂纹公差。在保密协议下，可以共享完整的检验标准和样品数据，以进行资格认证。
3.可靠性 / 边缘密封
密封工艺。 切割后，暴露的玻璃边缘会进行二次密封处理——通常 UV固化分配密封剂 沿着切割边缘施加——以阻止水分进入并防止液晶在边界处泄漏。根据切割几何形状调整点胶参数（焊道宽度、固化轮廓），并在取样阶段进行验证。
可靠性测试。 切割和密封模块符合适用于工业级或消费级使用的标准环境和机械测试协议，具体取决于您的应用：
高温/高湿储存和操作（85°C/85%RH型式试验）
高/低温循环
热冲击循环
结构跌落测试
来自可比切割面板程序的基准数据（通过/失败阈值、循环计数、持续时间）可供审查——请指定您的目标应用（工业控制、运输、零售标牌等），以便我们共享最相关的参考数据集。
切割边缘的光学性能。 正确执行的切割和密封过程不应在密封边界处引入漏光或可见的Mura。边缘区域的光学均匀性是标准出厂检验的一部分，在投入生产之前，可以用样品单位进一步验证。
4.成本、收益 / 前置时间
| 项目 | 参考 |
|---|---|
| NRE（切削工具/设计验证） | 根据切割几何形状和公差按项目报价——请在图纸中提供准确数字的报价 |
| 首次样品交付时间（≈20件） | 通常在我们的自定义项目窗口中 4-6周，在报价时确认 |
| 标准（非切割）交付周期 | 2-3周 |
| 批量生产产量 | 一旦您的确切切割规格得到确认，将根据可比的切割程序进行共享——产量取决于公差和几何形状 |
| 最低起订量 | 标准规格1台；定制切割、亮度或边框配置可能会调整最小起订量，在报价时确认 |
| 月产能 | 12000+台/月 |
| 保修 | 12个月，有工程支持 |
5.供应商资格
认证： CE/FCC/RoHS为标准；UL/CCC/ECA可应要求提供
顺从： 符合RoHS和REACH标准；可应要求提供文件
法人实体： 深圳市韩图佳实科技有限公司（2014年成立，活跃状态，注册资本200万元）
装运条款： 出口/离岸价/到岸价
付款条件： T/T、L/C、PayPal（示例）、长期合作伙伴的O/A
6.下一步
要将自定义切割项目转入可行性审查，请发送：
目标成品尺寸和公差
应用和环境要求（温度范围、预期测试标准）
任何机械图纸（DXF/DWG），如果集成到现有外壳中
目标数量和时间表
我们的工程团队将根据您的规格返回切割线可行性评估、密封工艺建议和报价（NRE+样品交付周期+指示性最小起订量）。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
相关解决方案
本产品适用于以下行业应用场景
