HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | S290AJ1-LE2版本C1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 28.6" （32.0" 1/2切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 698.4（宽）×196.425（高）毫米 | ||
| 外形尺寸 | 720.8（宽）×226.3（高）×26.8（深）毫米 | ||
| 面板重量 | 2.49公斤（型号） | ||
| 表面处理 | 哑光（雾度2.4%），硬质涂层（3H） | ||
| 对比度 | 4500:1（典型）（透射式） | ||
| 典型亮度 | 500cd/m² | ||
| 响应时间 | 10（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | 超级MVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
HITULCD OEM/ODM能力概述
为全球工程和制造业提供定制集成显示解决方案；采购团队
准备用于： 海外原始设备制造商、系统集成商和项目团队正在评估定制LCD显示器集成的制造合作伙伴——不仅是面板供应商，还是完整显示器组装的工程合作伙伴。
1.我们是谁
HITULCD是显示器制造部门 深圳市韩图佳实科技有限公司。，成立于2014年（连续运营11+年）。我们在广东深圳的工厂设计和制造工业LCD模块、高亮度套件、拉伸条形显示器、开放式显示器和OLED解决方案，生产、工程和质量控制均由内部管理。
我们直接与欧洲和北美的原始设备制造商、集成商和分销商合作，他们需要一个围绕 他们的 产品——而不是相反。
2.为什么海外客户选择我们作为OEM/ODM合作伙伴
我们说话；一体化，；不只是；面板规格”； 我们的工程团队设计了完整的显示器堆栈——LCD粘合、触摸集成、背光/亮度调谐、驱动板和外壳组件——以适应您现有的外壳和信号链，而不是相反。
对西方工业要求有丰富的经验。 我们已经在欧洲和北美部署了数千个高亮度和拉伸条形模块，用于电动汽车充电站、交通信息系统、电梯显示器和户外数字标牌，因此我们的工程团队熟悉西方工业买家的耐用性、合规性和文件要求。
一个工厂，全面负责。 因为组装、粘合和质量控制都发生在我们自己的生产线上，所以从原型到批量生产都有一个工程责任点——没有第三方组装交接需要管理。
3.全频谱定制功能
| 定制专区 | 我们的服务 |
|---|---|
| 尺寸 / 外形尺寸 | 5.5" 至98" ；标准和定制切割拉伸条格式（例如，从标准尺寸切割的超宽面板） |
| 亮度 | 350–3000cd/m²，根据您的环境光环境进行调整——室内标牌通过阳光直射可读性 |
| 背光架构 | 边缘照明（薄型，室内/半室外）或局部调光直接照明（室外，高亮度） |
| 决议 / 接口 | 自定义分辨率；HDMI、LVDS、eDP、VGA——与您现有的控制器或嵌入式板相匹配 |
| 触摸集成 | 投射电容式触摸，包括工业环境下的戴手套使用调谐 |
| 光学贴合 | 全/光学粘合可提高室外可读性并减少内部反射 |
| 机械集成 | 为您的机柜定制挡板、外壳组件和机箱安装工程 |
| 品牌化 | 标志品牌和自有品牌包装 |
| 驱动器/控制板 | 支持HDMI/DP/VGA输入和自动调光传感器的定制AD板，适用于节能部署 |
4.整个项目生命周期的工程支持
DFM（可制造性设计）审查 --我们的工程团队在报价前审查您的目标规格和机械图纸，以便尽早标记可行性问题，而不是在工具开始后。
技术文档 --在评估阶段，信号时序文件、数据表和机械图纸通常在收到请求后24小时内提供。
直接工程访问 --规格直接与我们的技术团队讨论，而不是通过仅限销售的中介进行筛选。
样品到批量生产的途径 --从第一个原型样品到重复生产计划，同一个工程团队一直在参与。
5.制造业 / 质量基础设施
ISO 14644-1认证的洁净室 用于粘合和层压工艺的组件
自动化生产线 实现一致、可重复的构建质量
内部认证的测试实验室 验证是否符合国际安全和环境标准
生产能力： 12000+台/月，支持同一生产线上的原型运行、小批量订单和批量项目
标准交付周期： 2-3周；定制/切割/粘合项目：4-6周
认证： ISO 9001、CE、FCC、RoHS、REACH、WEEE——降低您在欧盟/美国市场的合规性和上市时间风险；UL、CCC和EAC可应要求提供
可靠性测试： 面板额定可连续24/7运行50000多小时，经过宽温度（-20°C至+70°C）、高湿度和热冲击测试标准的验证
6.业绩记录
在欧洲和北美部署了数千台高亮度设备
应用包括电动汽车充电站显示器、公交乘客信息系统、电梯/豪华零售设施、户外数字标牌和工业HMI/自动化面板
具有重复生产而非一次性样品订单的长期OEM计划
7.与我们合作：从询价到生产
分享您的需求 --目标尺寸、亮度、界面、机械图纸/外壳和估计体积
DFM可行性审查 --我们的工程团队确认可行性，并标记任何设计调整，通常在几个工作日内
引文 --包括NRE（如果需要定制工具/切割/粘合）、样品交付周期和最小起订量
样本验证 --为您的资格测试制作和共享的第一批样品
大规模生产 --按照我们的标准2-3周（或定制4-6周）周期安排生产，并提供质量控制和检验记录供审查
8.已验证的制造商信息
| 法律实体 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
| 贸易术语 | 出口/离岸价/到岸价 |
| 支付 | T/T、L/C（大批量）、PayPal（买方保护样品）、O/A（长期合作伙伴） |
要开始OEM/ODM评估，请与我们的工程团队分享您的目标规格、机械图纸（如果可用）和估计数量——我们将以可行性审查和报价作为回应。

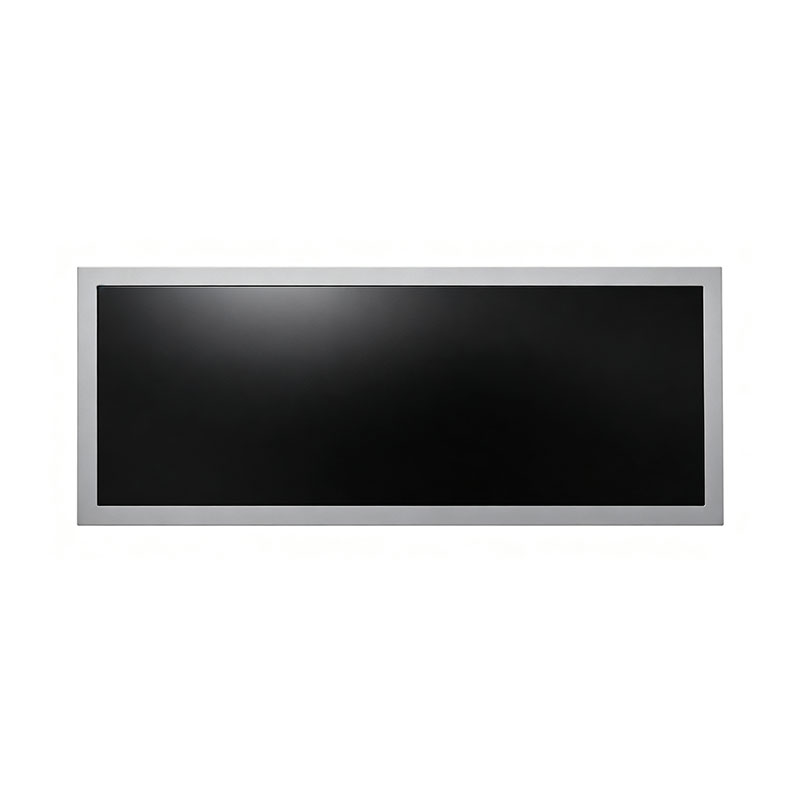

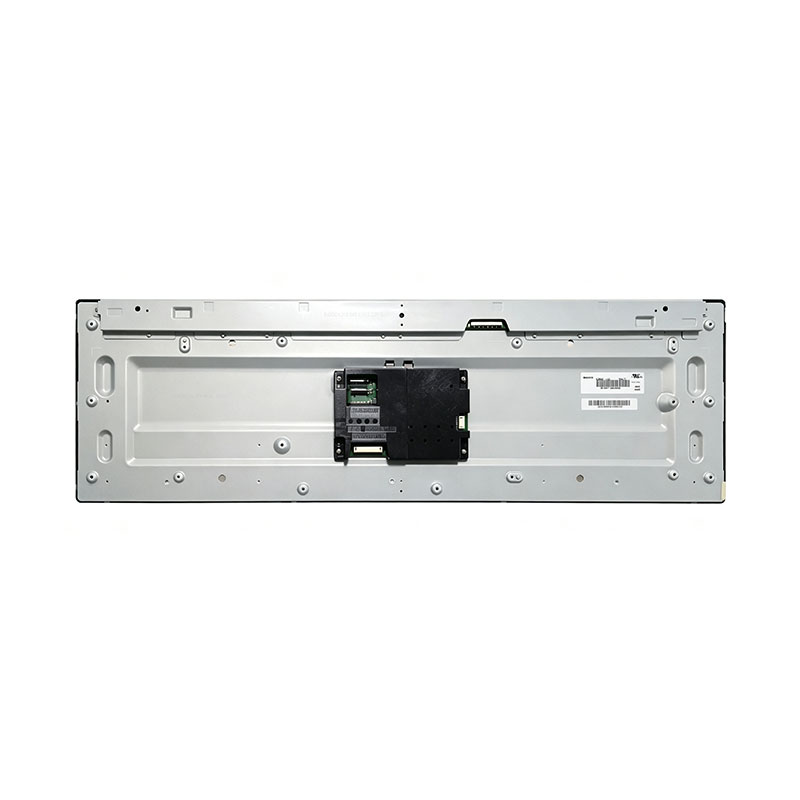

S290AJ1-LE2|28.6" 长条形液晶显示模块（1/2" ，由32" 面板切割而成）
技术 / 面向OEM/ODM买家的工程简报
准备用于： 海外硬件工程师、采购/采购经理和项目负责人评估嵌入式、售货亭、标牌和自助设备集成的定制切割拉伸条显示器。
1.产品概述
| 项目 | 细节 |
|---|---|
| 模型 | S290AJ1-LE2版本C1 |
| 基板 | 32" a-Si TFT-LCD，切割至28.6" （1/2切，超宽条形） |
| 分辨率 | 1920（RGB）×540，宽高比≈3.56:1 |
| 显示区域 | 698.4（宽）×196.425（高）毫米 |
| 外形尺寸 | 720.8（宽）×226.3（高）×26.8（深）毫米 |
| 亮度 | 500 cd/m²（型号） |
| 对比度 | 4500:1（典型，透射式） |
| 面板技术 | 超级MVA，通常为黑色，全视角（89°/89°/89℃/89°） |
| 表面处理 | 哑光，雾度2.4%，3H硬质涂层 |
| 接口 | 51针，0.5mm LVDS（2ch，8位）；可选HDMI/VGA控制板 |
| 背光 | WLED，寿命50000小时 |
| 工作温度 | 0~50°C/储存：-20~60°C |
| 认证 | CE、FCC、RoHS、REACH、WEEE、ISO9001 |
该模块是通过切割一个标准的32" 模具制造的；TFT-LCD面板变成28.6" 超宽条格式——一种常见且经济高效的方法，用于生产非标准纵横比（数字标牌条、电梯显示器、收银台、交通信息面板），而不需要专用的玻璃模具。
下面，我们将讨论我们的海外工程和采购合作伙伴在发布RFQ之前最常提出的技术、可靠性和商业问题。
2.技术流程与；可行性
切割方法对于这类超宽格式，我们评估了 机械轮划线 和 CO₂/UV激光切割 根据具体情况，取决于目标公差和面板结构：
机械划线和断裂 --成本低，适用于标准公差（典型为±0.3mm）的直线切割，广泛用于大批量拉伸棒材生产。
激光切割 --当切割线靠近有源电路区域或需要更高的结构可靠性时，建议使用更严格的边缘公差和更低的微裂纹风险。
我们在审查了您的目标尺寸、公差要求和最终使用环境（室内售货亭与室外/振动暴露设备）后选择了该方法。
迹线和电路间隙在切割之前，每个定制切割都会根据源极面板的栅极/源极驱动IC布局和TFT阵列边界进行验证。为了在报价阶段确认可行性，我们通常会要求买方：
目标切割尺寸和公差（在询价阶段，图纸或草图就足够了）
预期安装/边框图（如果显示器集成到机柜中）
接口要求（原始LVDS面板与HDMI/VGA板级模块）
我们的工程团队将确认所请求的切割线是否脱离栅极/源极迹线布线和COF/驱动器IC放置，并在需要调整时就最近的可行尺寸提出建议。
边缘处理在进入密封阶段之前，根据内部标准对切割后的边缘进行放大检查，以确定边缘碎裂和微裂纹长度。边缘平整度和裂纹控制标准记录在我们的进料/出料质量检验记录中，可应要求进行审查。
3.可靠性 / 边缘密封保证
密封过程切割后，暴露的玻璃边缘用二次 UV固化边缘密封剂（分配密封） 以防止液晶泄漏和水分进入。这是我们拉伸棒生产线的标准步骤，而不是可选的附加组件。
可靠性测试切割面板经过与我们的标准模块相同的可靠性程序，根据目标应用，适用于工业或消费级：
双85（85°C/85%RH）高温/湿度试验
高/低温循环（热冲击）
结构跌落试验
在技术评估阶段，我们可以共享来自可比切割面板项目的测试报告和通过/失败基准数据——请在您的询问中指定您的目标测试标准（例如IEC 60068系列），以便我们匹配适当的参考数据。
密封后的光学性能在正常观看条件下，正确密封的边缘不会在活动显示区域中引入漏光或色移（Mura）。边缘相邻的Mura风险是我们出货检查期间检查的参数之一，任何超出规格的单元在装运前都会被筛选出来。
4.成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（切割工具/工艺设置） | 按项目报价 | 取决于切割尺寸、公差等级以及使用激光还是机械划线 |
| 首次样品交付时间（≈20件） | 报价确认 | 对于接近我们现有拉伸杆库的尺寸，速度更快 |
| 标准交付周期（未切割/标准SKU） | 2-3周 | |
| 定制切割项目交付周期 | 4-6周 | 涵盖工具、样品验证和QC签收 |
| 最低起订量 | 1台（标准规格） | 定制亮度、切割尺寸或边框设计可能会提高最小起订量——在报价时确认 |
| 生产能力 | 12000+台/月 | 支持原型、小批量和批量程序 |
| 保修 | 12个月 | 包括工程支持 |
预期产量： 一旦在取样阶段验证了切割参数和密封工艺，大规模生产中的切割面板产量通常与标准面板产量相当——实际数字取决于切割的复杂性，一旦确定了具体尺寸，就会透明地共享。
5.供应商验证
| 法律实体 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 注册资本 | 200万元 |
| 工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
| 认证 | ISO9001、CE、FCC、RoHS、REACH；UL/CCC/ECA可应要求提供 |
贸易条款： EXW/FOB/CIF可用。通过电汇、信用证（大额）、PayPal（买方保护样品）或长期合作伙伴的O/A付款。
6.建议在询价单中包含的信息
要获得快速、准确的技术响应，请包括：
目标切割尺寸和公差要求
终端应用（室内信息亭、室外标牌、交通、医疗、工业控制等）
所需接口（LVDS原始面板或HDMI/VGA板级模块）
目标可靠性/测试标准（如适用）
最小起订量和定价分层的估计年产量
本简报旨在作为评估的技术参考。如需正式报价或完整数据表（PDF），请直接联系我们的工程团队。
