由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | G286HAN01.0 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 28.6" （32.0" 1/2切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 698.4（宽）×196.425（高）毫米 | ||
| 外形尺寸 | 731.46（宽）×229.49（高）×21.34（深）毫米 | ||
| 面板重量 | 2.70公斤（型号） | ||
| 表面处理 | 哑光硬质涂层（3H） | ||
| 对比度 | 1000:1（典型）（透射式） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 16/9（典型值）（Tr/Td）毫秒 | ||
| 液晶显示技术 | AHVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，无驱动IC | ||
| 功耗 | 44.96W（最大） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -10~60°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM合作计划——条形液晶显示模块
市场与；欧洲和欧洲能力简报；北美品牌所有者、集成商和自有品牌买家
参考平台：28.6" 拉伸条LCD模块（G286HAN01.0）和更宽的HITULCD拉伸条/高亮度显示线制造商： 深圳市汉图佳实科技有限公司
1.为什么这个产品类别适合OEM/ODM模式
超宽拉伸条形显示器（通常为3:1-4:1宽高比，1000+cd/m²）是一种 非商品面板类别 --大型面板制造商没有将它们作为标准SKU进行库存，每个项目的产量通常是中端（数百到数千台），而不是数百万台。这种组合正是欧盟/美国品牌更喜欢的配置文件 购买规格，而不仅仅是硬件：智能货架、数字标牌或交通显示品牌可以放置自己的型号、固件和外壳的显示线，而无需在内部进行玻璃切割或背光工程。
对于海外品牌所有者和集成商来说，实际的决定很少是；哪个小组；--是的&“；哪个工厂可以信赖，能够端到端地解决工程问题，并在重复订单上可靠地以我们的标签发货。&“； 以下部分将我们的能力直接映射到该决定。
2.欧盟/美国的OEM/ODM买家通常需要什么（以及该平台确认了什么）
| 买方要求 | 这个产品线是如何解决这个问题的 |
|---|---|
| 非标准外形尺寸 （货架边缘、窗户、售货亭酒吧） | 基板已经设计为从32" 切割成3.56:1" 母玻璃——经过验证的切割/密封工艺，不是一次性实验 |
| 品牌中立硬件 | 外壳、边框、控制板（HDMI/VGA）、OSD键和固件均可定制；模块中没有固定的品牌 |
| 进口监管准备就绪 | CE/FCC/RoHS已到位；REACH、WEEE、UL/CCC/ECA可应要求提供——缩短了买方的合规交付时间 |
| 大规模可预测的质量 | 内部生产（12000+台/月），有文件记录的质量控制/测试记录可供审计 |
| 在没有驻地工程师的情况下进行设计支持 | 直接工程访问以讨论规格——尺寸、亮度、界面、触摸、机械集成 |
| 去风险资格认证路径 | 批量承诺前可用的样品单位；标准交付周期为2-3周，定制构建为4-6周 |
| 符合西方采购规范的商业条款 | 出口/离岸/到岸价格；T/T、L/C、PayPal（示例）、重复合作伙伴的O/A；最低起订量低至标准规格的1台 |
3.OEM/ODM范围——什么可以定制
OEM（您的品牌，我们经过验证的工程）：
品牌重塑：前挡板、铭牌、包装、用户手册
外观/机械：外壳颜色、VESA/安装支架、电缆布线
固件级别：开机标志、OSD语言设置、默认输入源
ODM（根据您的规格，从该平台共同开发）：
尺寸 / 宽高比 --来自同一或不同母材家族的不同切割长度/高度
亮度等级 --标准，700-1000cd/m²，或用于窗户/室外相邻使用的高亮度变体
接口 --HDMI/VGA为标准配置；根据要求集成DisplayPort、USB-C或Android板
触摸集成 --用于交互式货架/售货亭应用的电容式触摸覆盖
机械集成 --为您的机柜定制深度、VESA图案或直接机箱安装
面板技术层 --a-Si TFT（成本优化）通过更高的对比度/更宽的视角选项进行升级，具体取决于目标价格点
4.目标应用适合性（欧盟/美国需求集中的地方）
根据规格配置文件（超宽方面，1000cd/m²，工业温度范围-10~60°C），该平台最直接地映射到：
智能零售货架边缘显示器 --价格/促销条、数字货架标签
便利店/QSR酒吧展示 --菜单条、收银台标识
运输乘客信息 --公共汽车/铁路头顶或门边信息栏
窗户/立面数字标牌 --窄幅促销展示
工业HMI条 --控制室或线路侧状态显示器
这些正是欧盟/美国品牌经营的细分市场 自有品牌或OEM计划 显示器成为其产品的一部分，而不是可见的第三方组件，而不是转售通用面板制造商的零件号。
5.OEM/ODM业务通常如何进行
规范讨论 --共享目标尺寸、亮度、界面、环境和体积；我们的工程团队确认了现有工具或范围新工具的可行性
报价 / 新关系能量 --工具/工艺NRE（如果需要新的尺寸或特征）和目标数量的单位定价
示例生成 --用于验证的首件物品单位（尺寸、光学、环境）
签字&；工具锁 --批准的样品成为生产基准
批量生产 --2-3周标准周期，4-6周定制配置；持续的质量控制文件可用
重复供应 --建立交易历史后，可用的O/A信用条款
6.供应商资质概览
| 法律实体 | 深圳市韩图佳实科技有限公司（截止2014年5月，活跃11年以上） |
| 生产能力 | 12000+台/月 |
| 认证 | CE/FCC/RoHS标准；根据要求提供UL/CCC/ECA；REACH/WEEE文件可用 |
| 保修 | 12个月工程支持 |
| 标准交货时间 | 2-3周；定制OEM/ODM构建4-6周 |
| 最低起订量 | 1台（标准规格）；报价时确认定制OEM/ODM最小起订量 |
| 装运条款 | 出口/离岸价/到岸价 |
| 付款条件 | 电汇、信用证、PayPal（示例）、O/A（已建立的合作伙伴） |
OEM/ODM咨询的下一步
要确定您的计划范围，请分享：
目标应用和终端市场（零售、运输、售货亭等）
所需尺寸/纵横比、亮度和界面
品牌要求（仅OEM化妆品与ODM共同开发）
预计年产量和目标单位成本
我们的工程团队通常会在2-3个工作日内返回可行性说明和指示性报价。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
定制切割条形液晶显示模块——技术能力概述
工程、采购 / 项目团队评估非标准面板尺寸

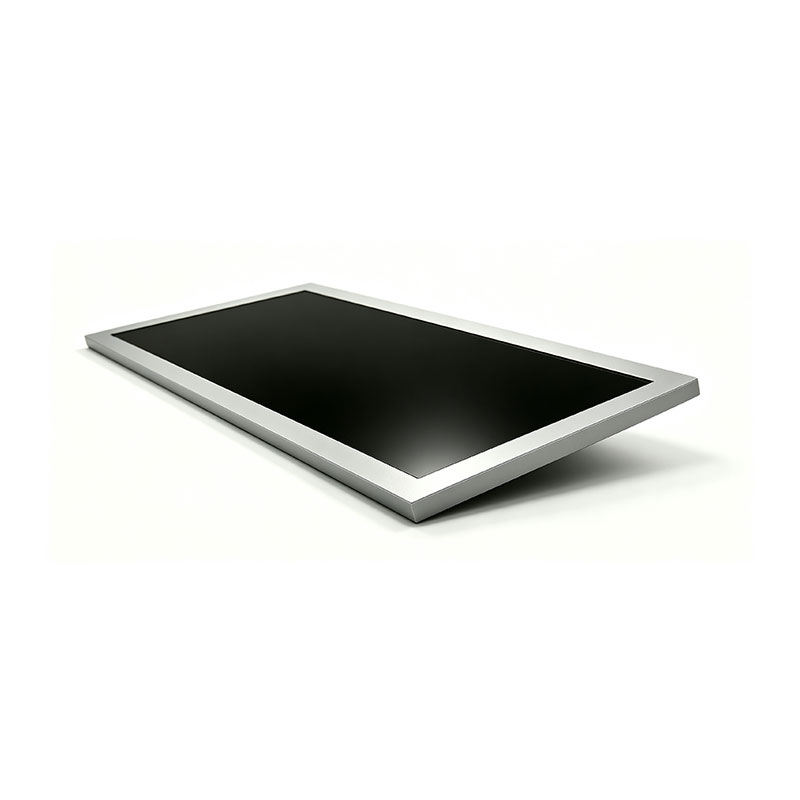

参考产品：28.6" 智能零售货架定制液晶模块（型号：G286HAN01.0）制造商： 深圳市汉图佳实科技有限公司
1.关于本产品线
G286HAN01.0是一款28.6" 的；超宽拉伸条LCD模块；a-Si TFT-LCD母板的纵横比降至3.56:1（1920×540）。它代表了HITULCD更广泛的定制面板切割程序，这允许原始设备制造商、系统集成商和货架/标牌制造商以标准面板SKU不存在的尺寸采购条形显示器，而无需从玻璃厂调试完整的定制单元。
本文件回答了我们在海外工程和采购团队承诺切割项目之前最常见的技术尽职调查问题。
| 基本规格 | 价值 |
|---|---|
| 源面板 | 32" a-Si TFT-LCD（标准母板） |
| 成品尺寸 | 28.6" （1920×540，RGB垂直条纹） |
| 有效区域 | 698.4（宽）×196.425（高）毫米 |
| 面板重量 | 2.70 公斤（典型） |
| 亮度 | 1000 cd/m²（典型） |
| 表面 | 哑光3H硬质涂层 |
| 接口 | 51针，0.5mm LVDS（2ch，8位） |
| 认证 | CE/FCC/RoHS/REACH；根据要求提供UL/CCC/ECA |
2.切割工艺与；设计可行性
切割方法对于大多数拉伸杆转换（包括这个28.6英寸模块），我们建议精密机械轮划线+受控断裂，这已被证明适用于标准a-Si TFT玻璃的直线切割，并为批量生产提供了最佳的成本质量比。对于需要更严格尺寸公差、靠近有源电路的切割或不规则/非线性切割线的项目，我们切换到 超快激光切割（皮秒/飞秒级），这以更高的单位成本产生更小的热影响区和更低的微裂纹风险。您的项目工程师将在报价阶段确认哪种方法符合您的公差和体积要求。
迹线和电路间隙在开始加工之前，每条切割线都是根据供体面板的栅极/源极驱动器布局和有源TFT阵列进行规划的，因此切割平面不会与功能电路相交。如果目标尺寸会侵占栅极/源极跟踪区域，我们将在可行性审查期间标记这一点，并提出最近的可行尺寸，或推荐具有更合适原生布局的替代源极面板。
我们需要你做什么来确认可行性要进行切割可行性评估，请提供：
目标外形尺寸和所需公差（±mm）
如果受机柜限制，首选活动区域/查看窗口
安装或挡板限制（机械图纸，如果可用）
预期订单量和目标单位成本范围
应用环境（室内/室外、温度范围、振动/冲击暴露）
我们将返回一份切割可行性报告，说明：推荐的切割方法、源面板选择、边缘修剪后的预期有效面积以及初步的NRE/样品交付周期。
边缘质量标准在密封之前，根据内部边缘平整度和微裂纹验收标准检查切割后的边缘。在此阶段，在执行任何密封或层压工作之前，不允许出现超出规格的边缘碎裂、颤振痕迹或可见的次表面裂纹，以避免将有缺陷的边缘带入后续的组装中。
3.可靠性 / 边缘密封
密封过程每个切割边缘都经过二次边缘密封处理（紫外线固化树脂分配），沿着暴露的玻璃边缘和偏振器边界进行。这恢复了切割线处的水分和液晶控制屏障，否则切割线是拉伸面板上最脆弱的点。根据面板厚度和切割几何形状调整点胶参数（焊道宽度、固化轮廓）。
可靠性测试切割和密封模块使用我们的标准认证电池进行验证——测试层（消费级与工业级）根据最终使用环境与客户达成一致：
温度/湿度循环 --双85（85°C/85%RH）高温/高湿浸泡
热冲击 --高/低温循环
结构跌落试验 --根据包装和安装配置
根据NDA，可以查看之前具有可比尺寸/纵横比的切割项目的测试报告和基准数据——请指定您的目标环境（工作温度范围、预期占空比、室内/室外），以便我们分享最相关的比较数据。
密封线的光学性能在正常观察条件下，正确执行的切割和密封过程应显示边缘没有漏光或色偏（Mura）。这是通过视觉验证的，对于更严格的光学规格，可以在进料质量控制（IQC）和出料质量控制中通过边缘区域的亮度映射进行验证。在设计批量发布之前，通过调整密封分配参数来解决试生产期间发现的任何边缘区域Mura。
4.成本、收益 / 前置时间
NRE和取样新定制尺寸的切割工具设置和工艺鉴定通常需要一次性NRE费用，根据切割复杂性（直切与多刃/激光）、面板来源和公差要求按项目报价。在投入批量加工之前，第一次样品运行（例如20件）是验证尺寸精度、边缘完整性和光学性能的标准做法。一旦您的目标图纸经过审查，我们将在可行性/报价阶段确认确切的NRE和样品交付周期——作为一般指导，由于工艺设置更简单，机械切割项目的样品比激光切割项目更快。
预期产量批量生产中的产量取决于切割几何形状、公差紧密性和与有源电路的接近程度，并在试运行后根据实际工艺数据进行确认——在看到您的具体尺寸之前，我们不会提供一个总括数字。在非关键区域进行更简单的直线切割比在栅极/源极边界附近的切割或具有严格公差的激光切割具有更高、更可预测的产量。
最低起订量标准规格模块的最小起订量低至1个单位；定制切割程序（新尺寸、工具或密封轮廓）在报价时有单独的最小起订量确认，因为它需要证明工具和资格投资的合理性。标准交付周期为 2-3周；自定义剪切项目通常运行 4-6周 包括可行性、抽样和签收。
5.供应商快照
| 生产能力 | 12000+台/月 |
| 标准交货时间 | 2-3周（定制：4-6周） |
| 保修 | 12个月，有工程支持 |
| 认证 | CE、FCC、RoHS；根据要求提供UL/CCC/ECA |
| 法律实体 | 深圳市韩图佳实科技有限公司（2014年版） |
| 装运条款 | 出口/离岸价/到岸价 |
| 付款条件 | 电汇、信用证、PayPal（示例）、O/A（重复合作伙伴） |
下一步
要开始对您的项目进行正式的可行性审查，请发送：
目标尺寸和公差（图纸（如有））
应用和环境要求
预计年交易量
我们的工程团队将返回一份书面切割可行性评估、推荐的工艺路线和样品报价，通常在2-3个工作日内。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
