由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P286IVN01.1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 28.6" （32.0" 1/2切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 698.4（宽）×196.425（高）毫米 | ||
| 外形尺寸 | 722.2（宽）×220.23（高）×28.9（深）毫米 | ||
| 面板重量 | 3.10公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | 36.58W（型号） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM项目-28.6" 切割面板栏显示（P286IVN01.1）
适用于采购工程师、项目经理和技术买家在自己的产品中构建拉伸条展示
与我们合作的两种方式
买家从两个不同的起点接近这个平台。我们支持两者，但不会强迫您进入一个过程。
| 原始设备制造商 --修改现有内容 | 原始设计制造商 --根据您的规格进行构建 | |
|---|---|---|
| 起点 | P286IVN01.1平台现状 | 您的目标尺寸、切割比或应用要求 |
| 改变 | 亮度、接口板、触摸、边框/外壳、盖玻片、OSD/固件品牌、封装 | 面板源尺寸、切割几何形状、机械轮廓、连接器位置、定制PCBA |
| 典型买家 | 需要的集成商 这个 显示器内部工作 他们的 围场 | 品牌所有者或系统构建者以自己的型号推出展示产品 |
| 工程计划 | 配置 | 全面开发（削减可行性→ 工具→ 资格） |
如果你不确定你的项目属于哪一类，请将你的目标图纸发给我们——我们的工程团队会在可行性审查中告诉你。
我们实际定制的内容
切割比率&；大纲--这28.6“；模块本身是一个32" 的1/2切割衍生物；面板；其他杆比的设计方式与兼容的源面板相同
接口 --LVDS直通，或带OSD（亮度、对比度、旋转、H/V位置）的HDMI/VGA控制板
触摸 --根据要求进行投射电容式触摸集成（标准模块不带触摸）
盖板 / 表面 --无光泽/雾度选项、硬度涂层、光学粘合
机械集成 --挡板、安装支架或完整外壳，以匹配您现有的机柜图纸
品牌化 --OSD引导标志、丝网印刷、包装和标签在您的型号下（OEM重新品牌化）
工程与；生产能力
这不是一个重新标记的通用面板程序——切割、粘合和组装都是在我们自己的生产线上完成的，在样品和批量生产中使用相同的设备，因此您合格的单元和您批量收到的单元之间没有工艺差距：
| 设备 | 此产品中的角色 |
|---|---|
| GH-1111光纤激光切割机（7.5 kW） | 面板/玻璃切割到定制的棒材比例轮廓，边缘光滑无毛刺 |
| OC-1200A精密玻璃切割机 | 切割盖板（OC）以匹配切割面板轮廓 |
| JYD-I900E全自动COG/FOG键合生产线 | 驱动器IC键合与微米级对准，用于切割后的信号稳定性 |
| F6-AS120 ACF覆膜机 | 导电膜层压，在粘合边缘实现稳定的电路连接 |
| HYC-TH-80DH温度与；湿度箱 | 密封边缘可靠性的环境鉴定（湿热、热循环） |
| 2D测量仪器 / 显微术 | 密封前边缘平整度和微裂纹检查 |
生产流程：细胞喂养→ 真空清洁→ ACF附件→ IC对准 / 预绑定→ 光纤陀螺电气测试→ FPC主键合→ FPC对齐 / 预绑定→ IC主键合→ ITO封装→ 高温粘合剂；标签附件→ 最终目视检查。每个单位——样本或体积——都要通过相同的11个检查点。
合规性、规模 / 业绩记录
成立于2014年 --11年以上工业显示器制造经验
120000+台/年 生产能力；仅这条产品线每月就运行12000多台
38+出口市场，为欧盟和北美项目提供稳定的供应
认证为 ISO 9001:2015, ISO 14001:2015, 国际航空运输协会16949:2016；产品认证 CE/FCC/RoHS，与 UL/CCC/EAC/REACH/WEEE 可应要求提供
ISO 14644-1洁净室生产环境
OEM/ODM项目如何启动
分享您的规格 --目标轮廓/公差、接口、应用环境和体积期望。机械图纸（DXF/STEP）大大加快了可行性审查的速度。
可行性与；引文 --我们确认切割方法、边际利润，并返回一份涵盖NRE、第一个样品交付周期和最小起订量的报价。在确认之前，没有提交任何工具。
首件样品 --标准配置通常为2-3周，需要新的切割或密封工具时为4-6周。
资格 --您根据自己的验收标准测试样本；我们可以并行提供环境测试数据。
大规模生产 --最低起订量从标准规格的1个单位开始；定制切割、亮度或边框更改可能会调整最小起订量，在报价阶段确认，而不是之后。
装运条款（EXW/FOB/CIF）和付款方式（样品电汇、信用证、PayPal，重复合作伙伴的O/A）在您承诺询价之前而不是之后预先确认。
开始您的OEM/ODM咨询
将您的目标图纸、接口要求和体积计划发送给我们的工程团队，我们将直接返回切割可行性确认和报价，无需通用目录回复。
电子邮件：chenhua@hitulcd.com |电话/WhatsApp： +86 186 8232 8732

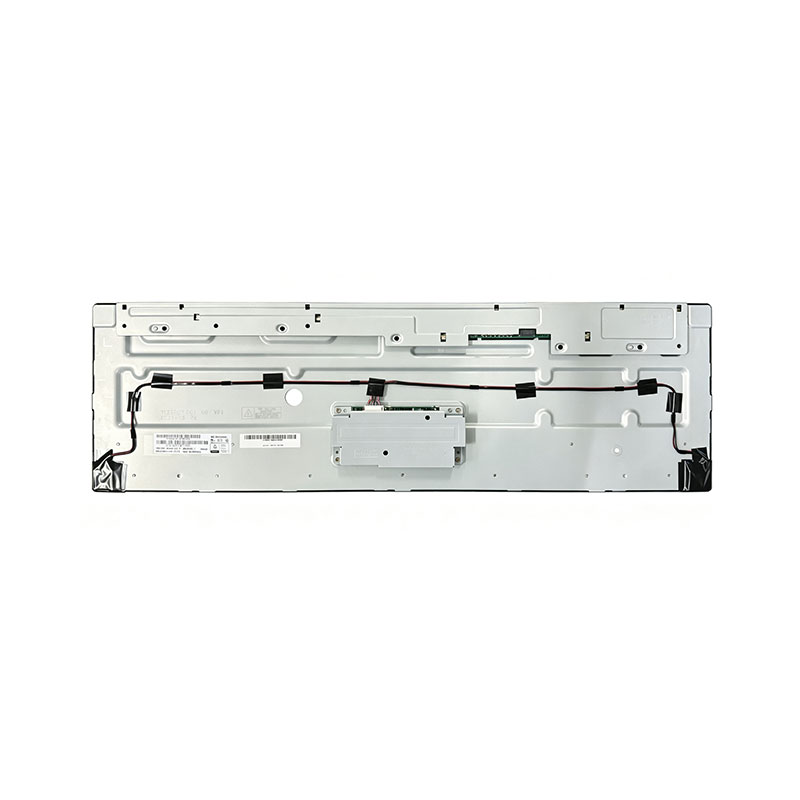

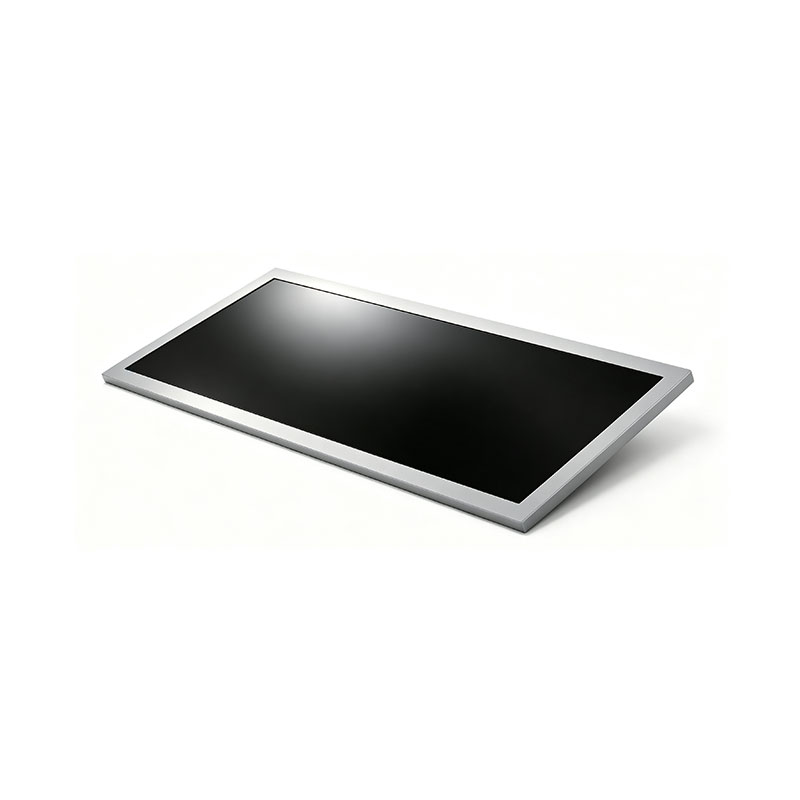

28.6" 定制TFT LCD模块（从32" 面板上切下1/2" ）——技术 / 采购简报
型号：P286IVN01.1 |条形显示器|OEM/ODM
为什么这个产品存在
标准32" TFT面板自然不是超宽的。为了实现数字标牌、自助结账台、自动售货机、自动取款机和嵌入式工业HMI日益要求的3.56:1条形宽高比，HITULCD的精度达到了标准的32" a-Si TFT-LCD面板低至28.6" 活动显示区域（698.4×196.425 mm A.A.），然后将其重新密封并重新鉴定为生产级模块。
本文档是为评估切割面板条形显示器的采购工程师、项目经理和技术买家编写的，并回答了我们在发出RFQ之前最常被问到的问题。
1.切割工艺 / 设计可行性
切割方法我们根据您的公差要求和玻璃厚度选择切割方法，而不是默认选择：
| 方法 | 在以下情况下使用 | 典型公差 |
|---|---|---|
| 机械轮切割 | 标准纵横比、更大的容差预算、对成本敏感的批量程序 | ±0.3-0.5毫米 |
| 超快激光（冷）切割 | 严格的外观公差、弯曲/凹口切割线或靠近有源阵列边缘的切割 | ±0.1mm，降低微裂纹风险 |
电路和迹线间隙在批准任何切割之前，我们的工程团队会根据您要求的切割线绘制栅极/源极驱动器IC的位置和源极面板的TFT阵列边界。这决定了：
可以在不切断有源栅极/源极线的情况下切割面板的哪一侧
驱动板/COF是否需要重新定位或重新弯曲
新玻璃边缘和最后一个活动像素行之间的最小安全裕度
在可行性研究阶段，我们需要您提供什么
目标外形尺寸（宽×高）和公差等级
如果模块集成到现有机柜中，则安装/边框图（首选DXF/STEP）
接口首选项（LVDS直通与HDMI/VGA控制板）
现有机械紧固件或连接器的任何禁区
在报价之前，我们会返回一份切割可行性确认书（包括推荐的方法和边缘余量），因此在加工开始后不会有任何意外。
边缘处理切割后的边缘经过研磨和抛光，以去除微裂纹和锋利的碎屑。在面板进行密封之前，根据内部AQL标准在放大镜下检查边缘平整度和微裂纹密度——超出规格的面板报废，不发货。
2.可靠性 / 边缘密封
密封过程每个切割边缘都经过二次紫外线固化边缘密封处理（分配，而不是刷），以恢复原始面板工厂密封提供的水分/液晶屏障。这是沿着整个切割长度均匀应用的，而不仅仅是在高风险的角落。
可靠性验证切割模块与我们标准工业产品使用的相同环境电池（默认为工业级；如果您的应用允许较低的规格，则可进行消费级筛选）：
85°C/85%相对湿度（双85）湿热 --密封完整性和水分侵入的持续暴露试验
高温/低温储存 / 操作循环 （根据数据表工作范围，-20°C至60°C）
热冲击循环 --特别是在密封边缘进行快速过渡测试，因为这是切割面板的最高风险区域
结构跌落测试 --模块级，确认切割边缘不会成为应力集中失效点
根据NDA的要求，我们可以共享可比切割面板项目的环境测试总结数据。
密封后的光学性能切割和密封面板的已知故障模式是边缘漏光和密封线附近的Mura/颜色偏移。我们的背光框架和密封厚度根据切割比进行调整，以使密封件保持在边框/掩模覆盖区域内，因此在最终质量控制期间，泄漏和颜色偏移被检查为合格/不合格标准，而不仅仅是视觉采样。
3.成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（工程/切削工具） | 按切割几何形状报价 | 在许多项目中豁免或记入批量订单 |
| 首次样品交付周期 | 约2-3周 | 首件商品（例如20件）；可行性阶段确认 |
| 标准（非切割）产品交付周期 | 2-3周 | 参考基线 |
| 定制/切割程序交付周期 | 4-6周 | 包括工具、密封鉴定和质量控制 |
| 体积得率 | 按切割设计确认 | 标准纵横比上的直线切割很高；在首件数据出来之前，严格公差或阵列相邻切割的报价是保守的 |
| 最低起订量 | 1台（标准规格） | 定制切割、亮度或边框更改可能会调整最小起订量——在报价时确认，而不是之后 |
生产能力
内部切割、密封、组装和测试（此步骤无外包子流程）
12000+台/月生产能力
12个月产品保修，并提供持续的工程支持
CE/FCC/RoHS为标准；UL/CCC/ECA可应要求提供
完整面板规格（参考）
| 参数 | 价值 |
|---|---|
| 型号 | P286IVN01.1 |
| 对角线尺寸 | 28.6" （从32" 面板上切下） |
| 分辨率 | 1920 × 540 (3.56:1) |
| 面板类型 | a-Si TFT-LCD、LCM |
| 显示区域（A.A.） | 698.4（宽）×196.425（高）毫米 |
| 外形尺寸 | 722.2（宽）×220.23（高）×28.9（深）毫米 |
| 亮度 | 700 cd/m²（典型） |
| 对比度 | 4000:1 (typ.) |
| 视角 | 89°/89°/89℃/89°（CR≥10） |
| 响应时间 | 8毫秒（G到G） |
| 颜色/色域 | 1670万色，72%NTSC制式 |
| 背光 | WLED，50000小时，带LED驱动器 |
| 接口 | 51针，0.5mm LVDS（2ch，8位）；HDMI/VGA控制板可选 |
| 表面处理 | 哑光（雾度28%），3H硬质涂层 |
| 操作/储存温度 | -20°C至60°C |
| 触摸 | 未配备（可选） |
| 典型应用 | 数字标牌、自助结账/POS、自动售货机、ATM/售货亭、交通、工业HMI |
下一步
如果您有目标轮廓、公差或外壳图纸，请将其与您的询盘一起发送，我们的工程团队将在承诺任何工具之前返回一份切割可行性确认书、推荐的切割方法以及一份涵盖NRE、首样交付周期和最小起订量的报价。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
