由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P286IVN01.0 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-3A |
| 对角线尺寸 | 28.6" （32.0" 1/2切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 698.4（宽）×196.425（高）毫米 | ||
| 外形尺寸 | 722.2（宽）×220.23（高）×28.9（深）毫米 | ||
| 面板重量 | 3.10公斤（型号） | ||
| 表面处理 | 哑光（雾度2%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，70K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
HITULCD OEM/ODM显示器制造
围绕海外买家实际面临的问题而构建
1.为什么存在此页面：OEM/ODM搜索背后的真正问题
买家很少搜索；OEM/ODM液晶显示器制造商；出于好奇。他们来到这里是因为少数特定情况之一迫使他们寻找新的供应商：
标准面板不适合机柜 --机械设计已锁定，但没有目录面板与切口、边框或安装深度相匹配。
现有供应商无法达到亮度/可靠性规格 对于户外、半户外或全天候工业部署，保修索赔越来越多。
单源面板即将报废 买家在自己的产品线停滞之前需要一个重新设计的等效产品。
采购需要第二个/备份来源 供应链弹性，但现有供应商不会分享完整的技术文档。
一个项目已经从原型阶段进入批量生产阶段，原始的小批量供应商无法扩大规模，或者无法提供在欧盟或美国销售所需的合规文件（CE/FCC/RoHS/UL）。
本文件旨在回答这些买家提出的问题 在……之前 他们将接受销售电话，而不是抽象地描述HITULCD。
2.这是给谁的
| 角色 | 他们需要从这个页面得到什么 |
|---|---|
| 项目经理/项目负责人 | 相信工厂可以被视为设计合作伙伴，而不仅仅是零件供应商——时间表的可预测性、单点技术联系以及类似项目的跟踪记录。 |
| 采购/采购经理 | 可验证的供应商合法性（注册、认证、财务状况）、透明的最低起订量/定价结构和多重采购风险缓解。 |
| 硬件/显示工程师 | 真正的工程深度：粘合过程控制、信号接口灵活性、DFM反馈，以及与能够阅读机械图纸的人接触——而不是销售代表向工厂转达问题。 |
3.OEM与ODM——哪一个适合你的项目
| OEM（重新命名/修改现有产品） | ODM（全定制设计） | |
|---|---|---|
| 起点 | 现有的HITULCD面板/套件接近您的要求 | 现有平台不适合；设计从你的规格开始 |
| 典型变化 | 亮度级别、接口（HDMI/LVDS/eDP）、现有平台内的尺寸、徽标/标签、包装 | 定制电池尺寸/切割、定制AD板、定制机械外壳、定制触摸堆栈 |
| 工程参与 | 配置级别 | 从电池/背光选择到外壳集成的完整DFM周期 |
| 最适合的 | 需要速度和较低NRE的买家，采用已知的良好平台 | 具有固定外壳/机械约束或差异化产品要求的买家 |
| 典型时间线 | 更快——更接近标准交付周期 | 更长——完整的设计、样品和鉴定周期 |
大多数项目都是从对话开始的，而不是一个决定——我们会诚实地告诉你，你的要求是当天的OEM配置还是几周的ODM构建，而不是把每一个询问都推到更昂贵的道路上。
4.什么；全过程；实际上是指这里
海外买家的共同担忧： &“；这家工厂实际上是在制造，还是只是交易/组装购买的面板？&“； HITULCD的OEM/ODM范围涵盖了决定我们是否可以在内部解决您的问题，而不是将其传递给第三方的各个阶段：
细胞水平结合 --具有微米级对准控制的自动COG/FOG键合（JYD-I900E、JYD-F900E/F900A）
切割与；结构定制 --光纤激光切割（GH-1111,7.5KW）和精密OC玻璃切割（OC-1200A），用于定制尺寸和拉伸棒格式
背光 / 装配集成 --从背光模块到完成开放式框架显示器组件
可靠性鉴定 --尺寸检查（2D测量仪器）、高/低温和湿度室、老化试验和每个阶段的显微镜目视检查
11步生产线可追溯性 --从电池进料和真空淬火到ACF附着、IC键合、FPC键合、ITO封装和最终目视检查
这是硬件工程师评估工厂所需的详细程度，而不是一般的；我们做OEM”；索赔。
5.降低决策风险：买家在承诺之前会问什么
&“；我们怎么知道这家公司是真实和稳定的？&“；成立于2014年（运营11+年），出口市场38+个，年产能120000+台。合法注册可通过中国政府商业登记处公开验证（可根据每个产品线的要求提供）。
&“；我们的产品在国内市场是否符合要求？&“；CE（欧盟）、FCC（美国）、RoHS，以及ISO 9001:2015、ISO 14001:2015、IATF 16949:2016、UL、REACH和WEEE支持——在产品发货前减轻您的合规负担。
&“；如果批量装运后出现缺陷怎么办？&“；标准的12个月产品保修，包括工程支持，以及可供审查的完整可靠性测试数据，而不仅仅是数据表索赔。
&“；我们真的能联系到工程师，还是只能联系到销售联系人？&“；DFM审查和技术文档由运行生产的同一工程团队处理——图纸查询直接发送给该团队，而不是通过非技术人员过滤。
6.典型的OEM/ODM程序流程
需求摄入 --机械图纸、目标规格（尺寸、亮度、界面、环境）、体积预测
可行性与；DFM审查 --确认OEM（配置）或ODM（完全定制）路径是否适用；尽早标记任何设计冲突
引文 --NRE（如适用）、样品交付周期、规定数量级别的单价、最小起订量
示例构建 / 资格 --首件样品加上相关可靠性测试数据（温度/湿度、老化、尺寸）
生产坡道 --从小批量到大批量，全程应用相同的质量控制检查点
持续的工程支持 --规格变更、第二来源请求和装运后的保修支持
7.在适用的情况下
同一制造基地支持整个产品系列的定制：工业高亮度套件（5.5" -86" ，350-3000cd/m²）、拉伸条形显示器、开放式框架显示器、窗口/户外数字标牌以及OLED/电子纸/触摸集成——因此，在单一产品线中跨多种显示格式对一个供应商进行标准化的买家不需要对第二家工厂进行资格认证。
8.启动一个项目
带上图纸，而不仅仅是尺寸——获得准确OEM/ODM答案的最快方法是发送：
机械/安装图（DXF/DWG/STEP，如果可用）
目标规格：尺寸、亮度、界面、操作环境
预计年产量
目标合规市场（欧盟/美国/其他）
联系: chenhua@hitulcd.com|电话：+86 186 8232 8732| 请求报价

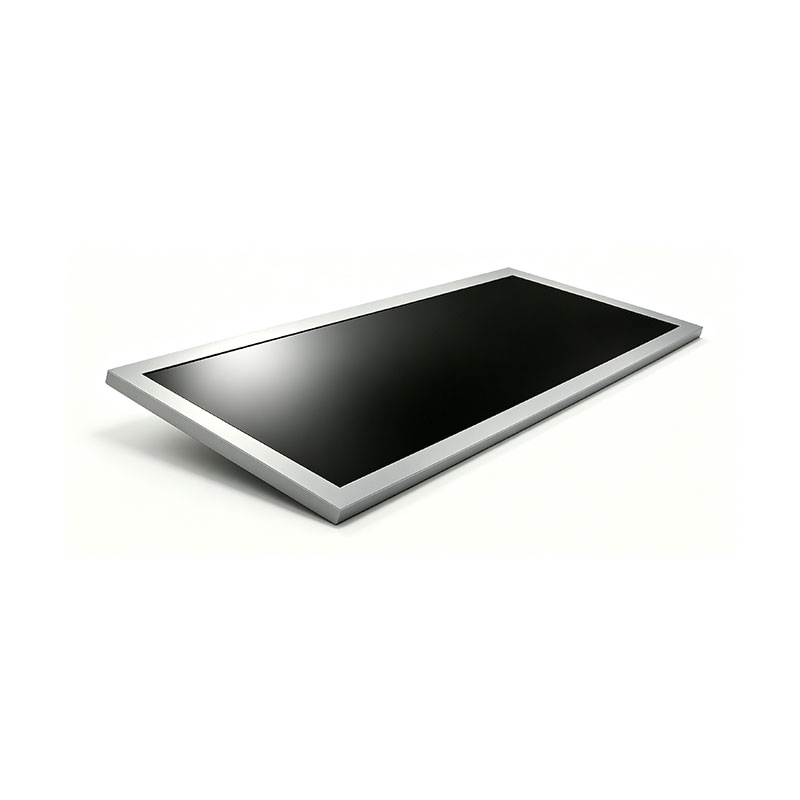

28.6" 拉伸液晶面板（P286IVN01.0）——技术与应用；工程简介
适用于OEM集成商、采购经理 / 项目工程师
1.产品概述
这 P286IVN01.0是一个28.6" 的；通过切割标准32" LCD模块生产的超宽拉伸条LCD模块；a-Si TFT-LCD面板成两半（“32”1/2切割面板”）。这为原始设备制造商提供了一种经济高效、高可用性的条形显示器，而无需等待专用的条形面板生产线。
| 项目 | 规格 |
|---|---|
| 模型 | P286IVN01.0 |
| 对角线尺寸 | 28.6" （源自32" 面板，1/2切割） |
| 分辨率 | 1920×540（RGB），宽高比≈3.56:1 |
| 有效区域 | 698.4（宽）×196.425（高）毫米 |
| 外形尺寸 | 722.2（宽）×220.23（高）×28.9（深）毫米 |
| 亮度 | 700 cd/m²（型号） |
| 对比度 | 4000:1 (Typ.) |
| 表面 | 哑光、雾度2%、3H硬质涂层 |
| 面板技术 | AMVA3，通常为黑色，全视角89°/89°/89℃ |
| 接口 | 51针，0.5mm LVDS（2ch，8位） |
| 背光 | WLED，70000小时，集成LED驱动器 |
| 操作/储存温度 | -20°C~60°C |
| 控制板 | HDMI/VGA输入，直流12V-3A，5键OSD |
本简报解决了工程和采购团队在承诺定制切割杆面板项目之前通常会提出的技术尽职调查问题。
2.切割工艺与；设计可行性
2.1切割方法
我们根据目标尺寸和公差对每个项目的切割方法进行评估：
机械轮划线（切割和断裂） --适用于具有标准公差要求的直接矩形切割；成本更低，交付周期更短。
超快激光切割（冷切割） --当需要更严格的尺寸公差、最小的微裂纹风险或靠近有源电路的切割线时，建议使用。激光切割以更高的单位成本产生更清洁的边缘，减少热影响区（HAZ）。
一旦提供了目标尺寸和公差等级，该建议将在DFM（可制造性设计）审查期间得到确认。
2.2电路间隙 / 路由检查
在任何切割线最终确定之前，我们的工程团队会根据源极面板的栅极/源极驱动IC布局和TFT阵列边界交叉检查拟议的切割，以确认：
不干扰有源栅极/源极跟踪路由
阵列边缘有足够的间隙余量，以避免漏电流或死线缺陷
与现有的LVDS/COF（膜上芯片）键合位置的兼容性，或者是否需要COF重新定位/重新键合
开始可行性审查所需的信息：
目标最终尺寸（宽×高）和公差要求（±mm）
安装/边框图或机械接口图（首选DXF/DWG/STEP）
所需的活动显示区域（如果从原始AA裁剪）
接口要求（LVDS引脚重复使用，或需要新的COF/PCBA）
预期方向和观察方向
我们的团队将在初步审查中返回一份标有原始小组阵列图的切割线提案，以及一份可行性确认书（有条件通过/通过/不通过）。
2.3边缘质量标准
根据内部质量控制标准检查切割后的边缘，包括：
边缘平直度：每切割长度控制在我们的标准公差带内（在报价阶段根据最终尺寸确认）
微裂纹/碎裂控制：100%目视+放大检查；超过切屑深度或裂纹扩展极限的边缘将被拒收
边缘打磨：可根据要求提供倒角/磨边饰面，以减少应力集中点
3.密封与；可靠性保证
3.1二次密封工艺
切割后，用二次密封工艺处理暴露的单元边缘（液晶材料和偏振器层暴露的地方），以恢复水分/液晶的容纳：
UV固化边缘密封剂（已分配） 是我们的标准方法——沿着切割边缘施加，在紫外线下固化，形成防潮层
在模块进行老化之前，通过染料渗透/目视泄漏检查验证边缘密封
3.2可靠性试验数据
切割面板模块符合我们标准模块的相同可靠性程序，可根据您的最终应用选择等级（消费级与工业级）：
| 测试 | 典型条件 | 备注 |
|---|---|---|
| 高温/高湿（85/85，“双85”） | 85°C/85%相对湿度，96-168小时（工业规格可扩展） | 检查边缘分层、Mura、泄漏 |
| 高/低温储存 / 操作 | -20°C~60°C循环 | 根据数据表操作范围 |
| 热冲击 | 冷/热室循环，多次循环 | 验证极端温度下的密封完整性 |
| 跌落/机械冲击 | 按照标准包装跌落测试协议 | 模块+外壳的结构完整性 |
在资格认证阶段，我们可以分享NDA下可比的先前切割面板项目的样品测试报告/数据——确切的通过/失败基准取决于最终的机械设计（边框、背板、安装应力），并将针对您的特定配置进行重新验证，而不是从不同的项目中假设。
3.3封边后的光学性能
切割/密封后的已知风险区域受到积极控制：
漏光 在切割边缘——通过背光导光掩模/修整加上边缘密封本身来减轻；在暗室条件下检查
穆拉/颜色偏移 在切割边界附近——根据我们的标准Mura验收标准（均匀光度扫描）进行检查；任何显示出超出规格的局部不均匀性的面板在装运前都会被筛选出来
4.成本、收益 / 前置时间
| 项目 | 典型范围* |
|---|---|
| NRE（切割夹具、切割线工程、首件鉴定） | DFM审查后按项目报价——带公差等级的刻度，以及是否使用激光切割和机械切割 |
| 第一个样品（≈20件）交付周期 | 通常在确认图纸/规范后的3-4周内，视源面板的可用性而定 |
| 批量生产产量 | 取决于切割复杂性和与有源电路的接近程度；一旦切割线设计最终确定，在报价中就会透明地讨论——简单的直线切割远离有源阵列趋势，明显高于需要COF重新定位的切割 |
| 最小起订量（批量生产） | 标准目录规格：1台。定制切割/亮度/边框程序具有在报价时确认的单独最小起订量（源面板批量通常是驱动因素） |
| 标准交付周期（非定制） | 2-3周 |
| 自定义项目交付周期 | 4-6周 |
* 一旦您的图纸、公差等级和体积预测经过审查，最终数字就会得到确认——我们不想引用一个不能反映您实际切割线复杂性的数字。
5.合规与；供应商验证
认证：CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供；ISO9001、REACH、WEEE
制造商：深圳市韩图佳实科技有限公司-统一社会信用代码91440300306068446B，成立于2014年5月，经营11年以上
生产能力：12000+台/月，支持原型批量生产
保修：12个月的工程支持
装运条款：出厂价/离岸价/到岸价
支付：电汇、信用证、PayPal（示例）、O/A（已建立的合作伙伴）
6.下一步
要进行正式的可行性审查和报价，请分享：
目标尺寸 / 公差图
机械/安装接口图
接口要求（重用现有LVDS引脚或新设计）
目标应用环境（室内/室外、温度范围、预期测试标准——消费者或工业）
预计年交易量
我们的工程团队将返回切割线可行性评估、密封工艺建议和正式的NRE/样品报价。
联系: chenhua@hitulcd.com|电话：+86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
