由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | S366AJ1-LE1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 36.6" 原生拉伸杆（非切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×290，6.62:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 919.296（宽）×138.852（高）毫米 | ||
| 外形尺寸 | 951.3（宽）×170.8（高）×12.4（深）毫米 | ||
| 面板重量 | 2.95±0.15Kgs（典型） | ||
| 表面处理 | 哑光（雾度1%），硬质涂层（3H） | ||
| 对比度 | 5000:1（典型）（透射式） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 11（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | 超级MVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
HITULCD OEM/ODM显示器解决方案：目标市场 / 客户分析+页面复制
本文档分为两部分：（1）根据HITULCD的产品线和所述功能，简要分析OEM/ODM页面实际上是为谁写的，以及为什么写的，（2）准备发布基于该分析的英文页面副本。
第一部分——目标市场分析
产品基地： 条形显示器、工业高亮度显示器、开架显示器、数字窗口显示器、户外数字显示器、OLED、配件。命名应用垂直领域： 智能零售、交通、医疗设备、户外广告、工业自动化、加油站终端。
这种产品组合有两个共同点，即购买它的形状：
非标准外形尺寸和亮度等级 （超宽/窄条、1000-3000cd/m²户外可读面板、开放式框架套件）——根据定义，这些很少被大型面板分销商下架。需要它们的买家几乎总是在建造一个 成品 （售货亭、货架边缘显示器、公交车信息标志、加油机屏幕），而不是转售面板本身。
监管/合规敏感的终端市场 （运输、医疗、加油站、在欧盟/美国销售的零售设备）——这促使买家转向已经能够证明CE/FCC/RoHS/ISO9001，并愿意在订购任何样品之前向买家提供工程联系和工厂注册信息的供应商。
对OEM/ODM页面的影响：市场不是；购买屏幕，“；它是“；找到一个可以将屏幕（尺寸、亮度、界面、触摸、机械外壳）调整为我们产品组件的制造合作伙伴，并在我们可以计划的数量和交付时间内完成。&“；该页面需要销售工程准入与生产可靠性，而不仅仅是一份规格表。
第2部分——目标客户分析
通常有三个买家角色会出现在这个页面上，每个角色都有不同的阅读原因：
| 角色 | 他们来检查什么 | 是什么让他们信服 |
|---|---|---|
| 硬件/显示工程师 | 他们的规格（尺寸、界面、亮度、触摸、机械约束）是否切实可行，以及他们需要提交什么才能得到真正的答案 | 列出了具体的定制轴（并非含糊的；可定制"），承诺前的明确可行性审查步骤 |
| 采购/采购经理 | 最小起订量、交货期、付款条件、国际贸易术语解释通则、供应商合法性（注册、证书） | 具体数字（最小起订量、交货时间范围、T/T–信用证–PayPal–O/A选项、EXW/FOB/CIF）、可验证的公司注册 |
| 项目经理/项目负责人 | 这是否可以是 单一联络点 从原型到重复生产，以及端到端的项目时间表 | 清晰的流程（查询→ 可行性→ 样本→ 飞行员→ 大规模生产→ 售后）、保修和支持承诺 |
这三个角色通常在同一次访问中阅读同一页，因此下面的副本的结构是让他们每个人都能快速找到自己的部分，而不是强迫他们进行单一的线性叙述。
第3部分——OEM/ODM页面副本（准备发布）
OEM/ODM显示解决方案
由我们制造。为您的产品量身定制。
HITULCD是LCD、OLED和高亮度显示模块的直接制造商，而不是贸易公司。这意味着，当您为我们带来非标准尺寸、亮度要求、机械约束或接口需求时，您将直接与将构建它的工程和生产团队进行沟通，从第一个样品到重复的大规模生产运行。
我们同时支持：
原始设备制造商 --我们根据您的规格，以您的品牌为您设计的产品进行生产。
原始设计制造商 --我们的工程团队从我们已经制造的基础平台出发，围绕您的产品概念帮助开发显示器配置和机械/电气集成。
我们定制什么
| 定制轴 | 什么是可用的 |
|---|---|
| 尺寸 / 宽高比 | 标准尺寸、超宽/窄拉伸条格式和非标准切割或原生面板尺寸，以适应您的机柜 |
| 亮度 / 背光 | 350–3000cd/m²，取决于面板系列，适用于室内、半室外和全室外可读性 |
| 触摸集成 | 电容式/电阻式触摸叠加集成（应用需要时） |
| 接口 / 控制板 | HDMI/VGA/LVDS等控制板配置、OSD按键布局、旋转和位置控制 |
| 机械与；围场 | 开放式框架套件、边框设计、玻璃盖粘合和安装方法（嵌入式、VESA、墙壁/地板），以匹配您的外壳 |
| 化妆品 / 光学处理 | 哑光/防眩光或硬涂层表面处理，防反射选项 |
OEM/ODM项目如何与我们合作
查询&；需求摄入量 --分享您的目标应用程序、粗略的尺寸/亮度/界面需求以及预期的体积。
可行性评审 --我们的工程团队根据您的规格确认可以实现的目标，并在报价前标记需要调整的任何内容（面板选择、公差、机械间隙）。
样品/原型运行 --生产了一个小批量的首件产品，这样你就可以在自己的房子里验证适合性、功能和外观。
中试/小批量生产 --在完全投入之前，进行有限的运行以验证流程的一致性和产量。
大规模生产 --根据我们现有的生产能力进行计划，并提供质量检验记录供您审查。
售后&；工程支持 --产品保修期为12个月，现场问题或下一代版本可直接联系工程团队。
为什么OEM/ODM买家与HITULCD合作
直接进入工厂 --没有贸易公司标记或通信层；您直接与设计和构建模块的人员打交道。
生产能力 --12000多台/月，支持从原型运行到批量生产的一切。
可预测的交付周期 --标准配置为2-3周；4-6周用于定制工程项目。
合规到位，未承诺 --ISO9001、CE、FCC和RoHS为标准；UL、CCC和EAC可应要求提供，并提供文件供您自己的监管备案。
12个月保修期 交付后提供持续的工程支持。
贸易友好条款 --EXW、FOB或CIF装运；T/T、L/C、PayPal（用于样品）或O/A（适用于已建立的合作伙伴）。
启动门槛低 --最低起订量低至标准规格的1个单位，在任何批量承诺之前都有样品可供选择（定制亮度、切割或边框工作可能会调整最小起订量，在报价时确认）。
可公开验证的工厂 -注册的法人实体（深圳市汉图佳实科技有限公司，有限公司），在中国政府登记处登记了商业记录，可用于您的供应商资格文件。
我们的OEM/ODM显示器最终走向何方
智能零售（货架边缘和地板显示器）·交通（乘客信息标牌）·医疗设备·户外广告·工业自动化·加油站终端
启动OEM/ODM计划
告诉我们您的目标应用、大致尺寸/亮度/接口要求以及预期体积——我们的工程团队将在24小时内做出可行性评估和下一步行动。
[联系我们的工程团队→]
定制尺寸的条形LCD模块：OEM买家、项目经理 / 工程师

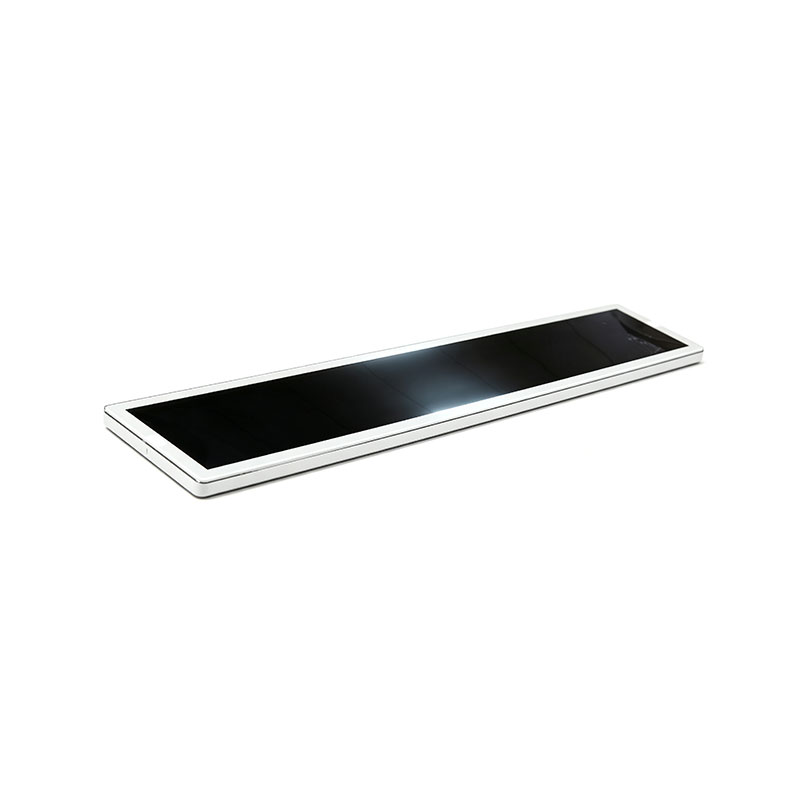

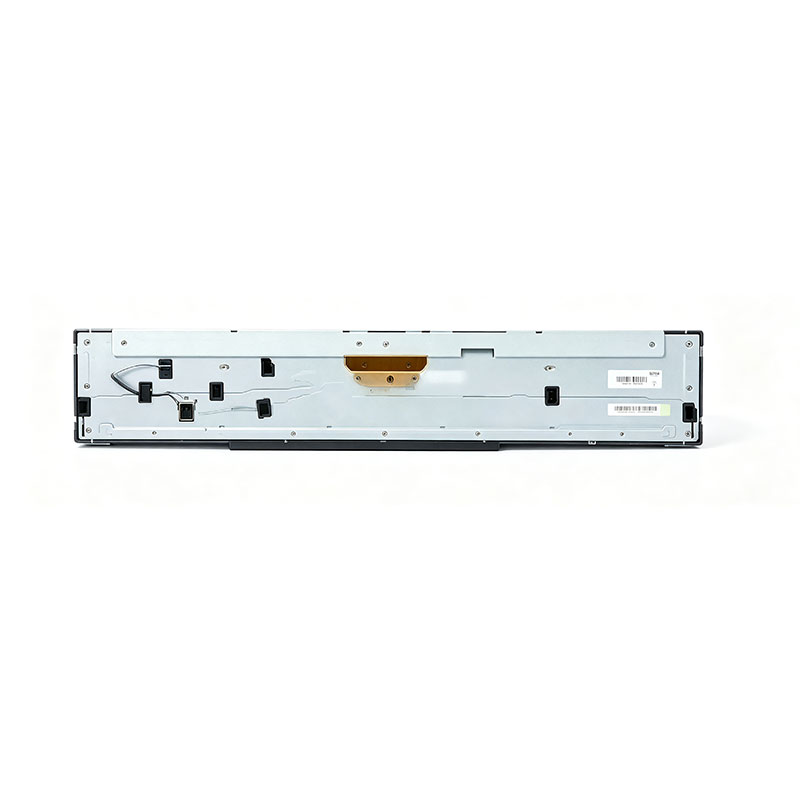

参考产品：36.6" 狭长液晶模块（型号S366AJ1‑LE1）-HITULCD（深圳市韩图佳实科技有限公司）
本文件适用于正在评估 非标准宽高比液晶显示器用于售货亭、数字标牌、交通展示或设备集成项目。有两条途径可以达到不同寻常的；拉伸杆；外形尺寸：（1）a原生拉伸面板，由玻璃厂以目标纵横比建造，或（2）a 切割面板，其中标准尺寸的TFT面板被机械或激光切割成较窄的条带。由于大多数入站询价都提出了相同的技术问题，我们围绕您评估的三个阶段组织了本常见问题解答：流程可行性、可靠性/密封性和成本/产量/交付周期。
1.切割工艺 / 设计可行性
Q： 对于定制尺寸，您推荐哪种切割方法——机械轮划线还是激光切割？正确的方法取决于目标尺寸、面板厚度和所需的边缘公差：
机械轮（划线和断裂） 成本较低，适用于公差较宽的直线切割（通常为±0.3-0.5毫米），但边缘微碎裂的风险较高。
激光切割（CO₂ 或UV/冷激光） 提供更严格的公差（在合适的玻璃上低至±0.1mm）、更清洁的边缘和面板上更低的热/机械应力——当切割线靠近有源电路或客户需要抛光、无芯片的边缘进行暴露边缘工业设计时，建议使用。
我们的工程团队在审查了您的目标尺寸和源面板的内部布局后，确认了适当的方法-- 请将任何切割方法视为建议，直至与实际面板图纸确认。
Q： 切割线是否会干扰栅极/源极驱动电路或有源TFT阵列？这是报价任何切割项目之前最重要的可行性检查。这完全取决于非活动边界（栅极线和源极线的布线/扇出区域）相对于所需切割线的位置 特定源面板 你打算使用。
Q： 在预评估阶段，您需要我们提供哪些图纸或参数来确认可行性？要进行可行性检查，请提供：
源面板的型号以及制造商的外形图/机械图（如有）（显示活动区域、栅极/源COF或COG键合位置以及非显示边框宽度）。
您的目标最终尺寸（活动区域和轮廓），有公差。
预期的安装方法（挡板、嵌入式/嵌入式安装、VESA等）和您侧面的任何禁止区域。
应用环境（室内/室外、工作温度范围、暴露于水分/灰尘）。
有了这些信息，我们可以在切割任何样品之前，指示切割线是否清除了电路区域，或者是否建议使用其他源面板/尺寸。
Q： 切割后适用什么样的边缘平整度和微裂纹控制标准？根据内部边缘质量标准检查切割边缘，包括切削深度、边缘平整度和垂直度；在面板进行密封之前，在放大镜下额外检查激光切割边缘是否有微裂纹。每个项目都会确认确切的验收标准（芯片深度限制、检查放大倍数、AQL），一旦知道您的目标规格，可以与样品一起分享。
2.可靠性 / 边缘密封保证
Q： 切割边缘如何密封，防止水分进入和液晶泄漏？切割面板暴露出之前由原始玻璃边框保护的LC单元边缘，因此需要进行二次边缘密封步骤。根据面板和应用，这通常使用 通过控制分配施加UV固化边缘密封剂，选择与玻璃粘合，低放气和固化速度与生产吞吐量兼容；在需要更宽的工作温度范围或更高的耐湿性的情况下，可以使用替代密封剂。作为项目工程的一部分，每个面板型号的分配过程和固化曲线都是合格的——我们不会在不同的玻璃类型上应用一刀切的密封。
Q： 成品模块能否通过标准可靠性测试，您能否分享类似切割项目的基准数据？切割和密封模块经过与我们整个产品线相同的环境和机械认证，通常包括高温/高湿度（双85）浸泡、热循环（热/冷冲击）和结构跌落测试，测试级别（消费级与工业级）根据您的应用进行选择。一旦我们了解了您的目标面板和环境规范，我们很高兴分享过去可比切割项目的测试报告和通过/失败数据——这让我们可以参考最接近的真实先例，而不是通用的数字。
Q： 密封边缘是否会导致边界附近的漏光或颜色偏移（Mura）？如果切割边缘的密封或偏振器/背光接口没有得到适当的控制，这可能是密封和分配过程按面板合格而不是事后处理的主要原因之一。装运前，在生产照明条件下对面板进行目视检查，特别是边缘漏光和Mura，验收标准作为报价/样品包的一部分共享。
注：36.6"；上述模块（S366AJ1-LE1）是原生拉伸面板，而非切割面板 --它是在玻璃制造阶段以6.62:1的纵横比建成的。对于边缘密封风险、Mura风险或长期可靠性裕度是首要任务的项目，原生拉伸面板完全避免了切割/密封问题，值得在报价阶段与切割面板方法进行比较。
3.成本、收益 / 前置时间
Q： 定制切割项目的NRE是多少，第一次样品运行（例如20件）需要多长时间？NRE和样品交付周期取决于所需的源面板、目标尺寸、切割方法和密封资格，因此我们按项目报价，而不是公布统一价格。作为一个总体框架：我们的 现有产品配置的标准交付周期为2-3周，而 定制项目（包括新的切割/密封资格认证）通常持续4-6周 从确认的规格到首批样品——一旦审查了图纸和目标数量，最终的时间安排将在正式报价中确认。
Q： 根据您的经验，我们在大规模生产时可以期望什么产量，您的最小起订量是多少？基于切割的定制尺寸的产量受到切割线与电路的接近程度、玻璃厚度和目标公差的影响，因此我们只有在第1节的可行性审查完成后才提供项目特定的产量预期，而不是在所有尺寸上引用一个数字。订单数量： 我们公布的标准规格最小起订量低至1个单位但是 自定义亮度、切割或边框更改通常会提高最低起订量，在报价时确认。样品单位可在任何批量承诺之前提供。
公司&；合规性快照（用于供应商资格认证）
| 项目 | 细节 |
|---|---|
| 法律实体 | 深圳市韩图佳实科技有限公司（2014年版） |
| 认证 | ISO9001、CE、FCC、RoHS、REACH；UL/CCC/ECA可应要求提供 |
| 生产能力 | 12000+台/月 |
| 标准交货时间 | 2-3周（标准）/4-6周（定制） |
| 保修 | 12个月，有工程支持 |
| 装运条款 | EXW、FOB、CIF |
| 支付 | T/T、L/C、PayPal（示例）、长期合作伙伴的O/A |
下一步
要将定制切割或原生拉伸杆项目从询价转移到可行性确认，请发送：
源面板模型/图纸（如果采用切割面板方法）或目标活动区域尺寸（如果首选原生面板），
目标数量（样本和预计年产量），以及
应用/环境要求。
我们的工程团队将以可行性评估、推荐流程和指示性NRE/交付周期作为回应。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
