由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV368FBB-N10（离岸开放式电池，无背光） | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 36.8" FOB开孔拉伸杆 | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×360，5.33:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | a硅TFT液晶显示器，FOB开孔式（玻璃+COF IC，无背光） | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 904.296（宽）×157.368（高）毫米 | ||
| FOB玻璃轮廓 | 932.3（宽）×186.7（高）×1.34（深）毫米 | ||
| LCM外形尺寸（估计） | 932.3（宽）×186.7（高）×24~30（深）毫米（带定制背光） | ||
| 面板重量 | 3.4公斤 | ||
| 表面处理 | 哑光（雾度1%） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 透射率 | 6.2%（典型值）（带偏振器） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 16（典型）（G至G）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，70%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 不包括（离岸价）；定制WLED 50K小时（估计，需要外部驱动程序） | ||
| 驱动器IC | COF键合，6源芯片 | ||
| 功耗 | TBD（取决于定制背光组件） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌（仅适用于定制LCM组件） | ||
| 工作温度 | -20~70°C | ||
| 储存温度 | -30~80°C | ||
狭长条形LCD显示器的OEM/ODM合作伙伴关系
围绕海外模块制造商、集成商和项目团队推动项目进展的实际需求而构建
1.为什么存在此产品类别（市场背景）
长格式和窄格式（5:1及以上）位于标准TFT供应链库存的远端。零售货架条、电梯门楣显示器和标牌横幅需要一个屏幕形状——没有现成的16:9甚至标准的条形面板——在这些极端的比例下，买家越来越多地分为两组：
想要一个完整的嵌入式模块的买家 --亮度、背光和驱动板已经集成，可以连接到他们的产品中。
想要开放式电池（玻璃+驱动IC，无背光）舞台的买家 --因为他们正在为特定的热量、深度或亮度目标构建自己的背光，或者他们已经运行了自己的LCM装配线，只需要电池。
由于第二组在极端宽高比下很常见，HITULCD提供了这种格式 两种方式：作为离岸开放式电池组件，或作为具有我们自己背光设计的完全定制LCM组件。我们在这一类别中收到的几乎每一个询盘从一开始就是OEM/ODM参与——没有人会从货架上购买这种形状。
2.我们为谁建造这个
| 客户类型 | 他们通常在做什么 |
|---|---|
| 模块/LCM装配室 | 只购买开放式电池，因为他们运行自己的背光和驱动器组装过程，只需要非标准形状的玻璃台 |
| OEM集成商 | 想要一个完整的、经过测试的模块（开放式电池+定制背光+控制板），他们可以直接连接到自己的产品中，而无需接触LCD组件 |
| 系统集成商/项目工程师 | 指定显示器以适应固定的结构开口——电梯头、货架条、标牌横幅——其中尺寸和深度是不可协商的 |
| 采购经理 | 比较供应商是否能够同时支持开放式电池供应 和 完整的LCM定制，而不仅仅是一个或另一个 |
分裂为；只有细胞”；以及；整个模块”；这是我们对这类任何询问澄清的第一件事——它改变了实际适用于您项目的NRE、交付周期和可靠性数据。
3.这些客户在承诺之前一直需要什么
明确他们实际购买的产品的哪个阶段。 开放式电池的可靠性、成本和交付周期与成品模块的数量确实不同——买家需要一个供应商明确区分这些数字，而不是引用一个混合数字。
背光设计支持，如果他们想要的话。 不想运行自己的背光组件的买家需要一个制造商，该制造商可以设定亮度/深度目标，并返回可行的背光设计，而不仅仅是裸面板。
处理和粘合开孔阶段的数据。 组装自己背光的买家需要玻璃处理、ESD控制和COF粘合可靠性方面的真正指导，而不仅仅是光学规格表。
与他们购买的实际配置相关的可靠性数据。 85/85测试、热冲击和跌落数据意味着不同的东西，这取决于背光和外壳是我们的还是他们的——买家希望明确区分，而不是掩盖。
无论他们选择哪种路径，都有一个现实的成本和时间线模型，供应商会诚实地告诉他们哪条路适合他们的产量和内部能力，而不是追加销售更有利可图的选择。
4.HITULCD对该格式的OEM/ODM范围
两条供应路径，均作为标准工作流程支持：
开放式电池（离岸价）供应 --玻璃+COF键合驱动器IC，为运行自己的背光/LCM组件的客户交付。包括处理和粘合可靠性文档，以支持您的进料流程。
定制LCM组件 --开放式电池+定制设计的背光+控制板（HDMI/VGA输入，5键OSD），作为完整的测试模块交付。我们接受您的亮度/深度目标，并返回背光设计，而不是通用的现成规格。
无论路径如何，都可以使用自定义尺寸：
纵横比和分辨率（长窄、超宽条形格式）
亮度目标（当我们设计背光时）
驱动板接口：HDMI、VGA、LVDS
机械集成：边框、安装支架、外壳适配
品牌：定制OSD开机标志，自有标签包装
流程中内置的工程支持：
在承诺提供开放式单元与完整模块之前，进行可行性和格式审查
如果您选择定制LCM组件，请与亮度/热/深度目标进行背光设计咨询
为客户组装自己的背光处理、ESD和COF粘合文件
用于您自己的认证和集成工作的完整技术文档包
生产和供应保证：
ISO 9001:2015认证的设计、生产和交付过程
ISO 14644-1认证的洁净室制造
12000+台/月产能
重复OEM项目的计划/预测生产时段
5.OEM/ODM项目如何运行，从开始到结束
| 阶段 | 发生了什么 | 典型定时 |
|---|---|---|
| 1.查询 / 路径选择 | 您告诉我们您的目标格式、体积，以及您是想要开放式单元格还是完整的自定义LCM组件 | — |
| 2.可行性审查 | 我们确认该格式可以在您的目标分辨率/纵横比下生产，如果包括背光，请根据您的亮度/深度目标确定设计范围 | 几个工作日 |
| 3.报价 | NRE（背光设计，如适用）、样品成本、目标产量的单价、指示性最小起订量 | 出具可行性确认书 |
| 4.取样 | 开放式单元样品，或全LCM样品（如果我们正在进行背光集成） | 2-3周（开孔）/4-6周（定制LCM组装） |
| 5.资格 | 你按照自己的标准进行测试；我们根据所选路径提供处理/粘合或模块可靠性数据 | 客户驱动的 |
| 6.批量生产 | 根据您的预测进行计划，QC记录可供审查 | 验证后标准2-3周 |
6.为什么海外买家选择我们
我们是一家可验证的工厂。 深圳市韩图佳实科技有限公司-成立于2014年，经营活跃，注册资本200万元-非交易中介。
我们真诚地支持供应链的两端。 如果仅开放式电池是您内部能力的正确选择，我们会这么说。如果您不想自己运行背光组件，我们会考虑这一点——您不会被推向我们更容易报价的道路。
我们讲西方买家需要的合规语言。 CE、FCC、RoHS为标准；UL、CCC、EAC可应要求提供；根据要求提供REACH和WEEE文件。
我们提前报实价。 国际贸易术语解释通则（EXW/FOB/CIF），标准规格的最小起订量为1个单位，通过电汇、信用证、PayPal（样品）或O/A为成熟合作伙伴提供付款保护。
我们提供工程访问权限，而不是销售脚本。 您的项目工程师可以直接与我们的技术团队讨论背光设计目标、粘合可靠性或格式可行性——实际负责可制造性的人员。
7.开始OEM/ODM询价
发送给我们：
目标格式（尺寸、分辨率、纵横比）和应用
仅限开放式电池，或带背光的全定制LCM组件
如果LCM组件：目标亮度、深度和接口要求
安装现有机柜时的机械图（DXF/DWG）
目标数量和时间表
我们将返回一份可行性评估和报价，参考您的实际规格和选择的供应路径，而不是通用的目录价格。
联系人：chenhua@hitulcd.com | +86 186 8232 8732

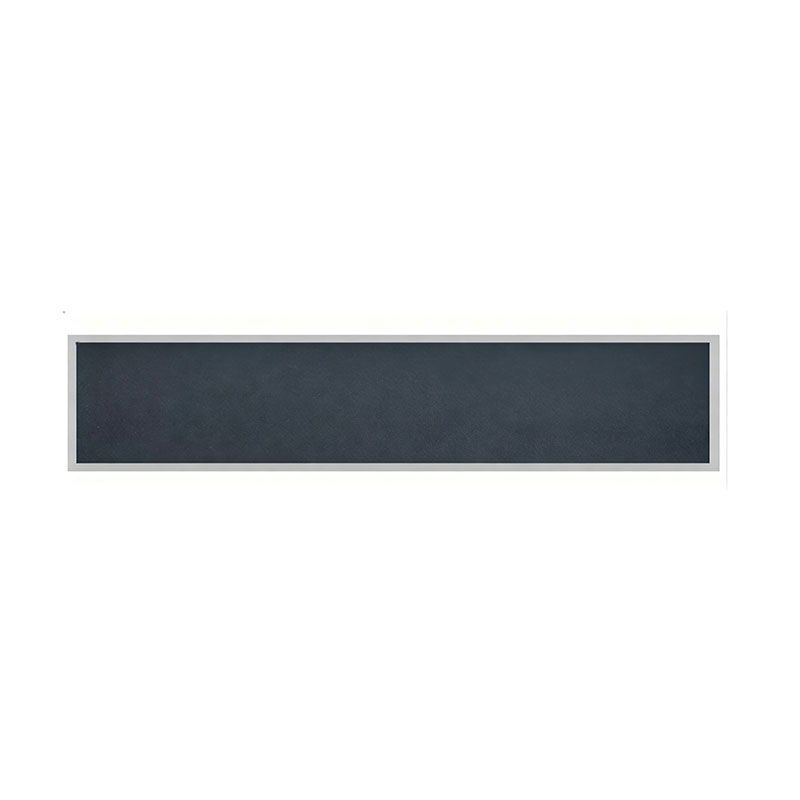

36.8" 狭长TFT液晶显示模块——FOB开孔式（DV368FBB-N10）
技术 / OEM集成商、采购经理 / 项目工程师
DV368FBB-N10是一款 36.8" FOB开孔面板 （玻璃+COF驱动IC，无背光），以5.33:1的长窄纵横比原生制造——它不是一个缩小的标准面板，也不是作为完整的背光模块出售的。它作为玻璃/光学单元平台提供给那些将集成自己的背光并完成LCM组装的客户，或者那些想要为特定的亮度、深度或热目标运行自己的背光设计的客户。
因为这是一个与切割面板条显示不同的产品类别，我们的海外合作伙伴通常提出的几个问题（切割方法、边缘密封）并没有直接映射到这个SKU上。本简报介绍了实际应用的内容——电池脆弱性和处理、COF粘合可靠性，以及如果您希望我们为您完成背光组件，会有什么变化。
1.什么；开孔，不切割面板；实际上意味着你的项目
没有切割过程，没有切割边缘。DV368FBB-N10的最终尺寸为36.8" 电池制造的狭长尺寸——没有划线、断裂或激光切割步骤，因此切割线到电路间隙和边缘微裂纹控制不是该零件的相关风险类别。
相反，相关的是：开孔处理和COF粘合。 作为FOB开放式电池部件，这是一块裸玻璃（1.34mm电池厚度），带有COF键合的驱动器IC（6个源芯片），尚未应用背光、框架或保护组件。在做出承诺之前，有两件事值得评估：
玻璃处理和ESD要求 在您的进料检验和背光/框架组装过程中，我们可以分享我们自己的LCM装配线上使用的推荐处理和静态控制指南。
COF粘接可靠性 --COF与玻璃界面的粘合强度和弯曲循环公差数据，如果您的外壳设计在粘合边缘附近施加了任何机械应力，则与此相关。
我们需要您提供哪些信息来确认是否合适：
无论您是集成自己的背光，还是希望我们为您报价 定制LCM组件 （开放式电池+定制背光+驱动板，作为一个完整的模块交付——这完全消除了您的开放式电池处理问题）
如果您想让我们设计背光，请提供目标亮度和深度
如果背光或支架设计需要与现有外壳相匹配，请提供安装/外壳图
2.可靠性——开放式电池阶段与背光集成后的合格标准
开放式电池可靠性（为您提供什么）： 电池本身——玻璃、偏振器、COF键合——在制造过程中进行了光学和电学功能测试。对比度（典型值1200:1）和视角（89°/89°/89℃/89°，CR≥10）在此阶段进行验证。
什么取决于背光集成（您的或我们的）： 对成品很重要的环境可靠性数据——85°C/85%RH循环、热冲击、跌落测试——是 完整的LCM组件，而不仅仅是开放式电池，因为背光安装、密封和框架设计都有助于最终模块的环境评级。
如果您自己组装背光，我们可以共享开放单元级处理/可靠性数据作为基线，但最终的模块可靠性将反映您自己的组装过程。
如果您希望我们运行定制LCM组件，我们将根据标准工业可靠性协议对成品模块（开放式电池+我们的定制背光+外壳）进行鉴定，并可以共享来自可比较的长距离和窄距离LCM程序的基准数据——请标记您的目标应用程序/环境，以便我们为您指向最接近的参考数据集。
光学性能。 在开孔阶段，哑光表面具有1%的雾度和70%的NTSC色域；由于没有切割边缘，切割边缘相关的Mura，漏光或颜色偏移不是一个因素——这种格式的任何Mura风险都会追溯到背光均匀性，这就是为什么背光设计（我们的或你的）是值得仔细审查的变量。
3.成本、收益 / 前置时间
| 项目 | 参考 |
|---|---|
| 仅限开放式单元格（如所列） | 标准交付周期2-3周 |
| 定制LCM组件（开放式电池+背光+驱动板） | NRE和交付周期取决于您的亮度/深度目标——在背光设计审查后引用，通常在4-6周的定制项目窗口内 |
| 批量生产产量 | 开孔产量反映了标准电池制造速率，而不是取决于切割面板公差的产量；背光设计确认后，LCM组件产量共享 |
| 最低起订量 | 标准开放式电池规格1个；定制背光/边框组件可以调整最小起订量，在报价时确认 |
| 月产能 | 12000+台/月 |
| 保修 | 12个月，有工程支持 |
4.技术规格
| LCD面板参数 | 细节 | 控制板（如果LCM已组装） | 细节 |
|---|---|---|---|
| 型号 | DV368FBB-N10（FOB开孔式，无背光） | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 36.8" FOB开孔拉伸杆 | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×360，5.33:1 | OSD键 | 5个键（电源、菜单、+、-、退出） |
| 面板类型 | a-Si TFT-LCD，FOB开孔（玻璃+COF IC，无背光） | 字符叠加控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 有效区域 | 904.296（宽）×157.368（高）毫米 | ||
| FOB玻璃轮廓 | 932.3（宽）×186.7（高）×1.34（深）毫米 | ||
| LCM外形尺寸（测试，带定制背光） | 932.3（宽）×186.7（高）×24~30（深）毫米 | ||
| 面板重量 | 3.4公斤 | ||
| 表面处理 | 哑光（雾度1%） | ||
| 对比度 | 1200:1（典型，透射式） | ||
| 透射率 | 6.2%（典型值，带偏振器） | ||
| 亮度 | 700cd/m²（典型值，带定制背光） | ||
| 响应时间 | 16ms（G-to-G，典型值） | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89° (typ., CR≥10) | ||
| 色域 | 1670万色，70%NTSC制式 | ||
| 背光 | 不包括（离岸价）；自定义WLED，50K小时（估计），需要外部驱动程序 | ||
| 驱动器IC | COF键合，6源芯片 | ||
| 信号接口 | 51针，0.5mm LVDS（2ch，8位） | ||
| 触摸屏 | 无触摸功能 | ||
| 操作/储存温度 | -20~70°C/-30~80°C |
5.供应商资格
认证： CE/FCC/RoHS为标准；UL/CCC/ECA可应要求提供
顺从： 符合RoHS和REACH标准；可应要求提供文件
法人实体： 深圳市韩图佳实科技有限公司（2014年成立，活跃状态，注册资本200万元）
装运条款： 出口/离岸价/到岸价
付款条件： T/T、L/C、PayPal（示例）、长期合作伙伴的O/A
6.下一步
为了确认是否适合您的项目，请告诉我们：
无论您是只想要开放式电池，还是我们定制LCM组件的报价（开放式电池+背光+驱动板）
如果我们设计背光，目标亮度和模块深度
安装环境和目标可靠性标准
目标数量和时间表
如果剪切面板栏显示（而不是开放单元格）实际上更适合您的项目，我们将标记它并将您路由到相应的产品线，而不是强制不匹配。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
