由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P370IVN04.1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 37.0" 原生拉伸杆（非切割面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 904.32（宽）×245.34（高）毫米 | ||
| 外形尺寸 | 923.3（宽）×277.1（高）×30.05（深）毫米 | ||
| 面板重量 | 4.59公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 2500cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 16.7M/1.07B色，76%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位/10位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM液晶显示器制造——由我们打造，为您配置
深圳市汉图佳实科技有限公司 直接制造LCD模块和显示解决方案，使原始设备制造商、系统集成商和分销商可以直接访问工程、定制和生产，而无需中间的贸易公司层。
本文件概述了我们的OEM/ODM参与模式，以及该模式如何应用于我们供应的各个行业，使用我们的37" 长格式LCD模块（P370IVN04.1）作为工作参考示例。
1.直接供应模式
HITULCD工厂→您的项目
| 阶段 | 发生了什么 |
|---|---|
| 01-内部制作 | 组装和测试是通过我们自己的生产线进行管理的，而不是外包的子组件。 |
| 02--定制工程 | 尺寸、亮度、界面、触摸和机械集成都是根据您的规格设计的，不是从固定的目录中选择的。 |
| 03--OEM/ODM | 我们支持从单个原型样品到重复、多容器生产的项目。 |
| 04-工程通道 | 您的团队直接与我们的技术人员讨论规格，而不是通过将问题转交给工程部门的销售中介。 |
容量 / 交付基准：
| 指标 | 价值 |
|---|---|
| 生产能力 | 12000+台/月 |
| 标准交货期 | 2-3周 |
| 定制/缩短项目交付周期 | 4-6周 |
| 产品保修 | 12个月，有工程支持 |
| 合规 | CE/FCC/RoHS标准；根据要求提供UL/CCC/ECA |
2.我们设计的目标市场
我们的OEM/ODM计划是围绕以下垂直行业的操作条件构建的，而不是通用的消费者显示器规格：
| 工业 | 典型要求 | 我们如何为其设计 |
|---|---|---|
| 智能零售 | 货架边缘和地板信息栏、结账显示器 | 超宽纵横比，商店照明的高亮度，用于货架/地板集成的纤薄机械轮廓 |
| 运输 | 公共汽车/铁路乘客信息、车站标志 | 工作温度范围广，耐振动/跌落，阳光可读亮度 |
| 医疗设备 | 患者监护仪、诊断设备显示器 | 严格的质量控制文件，长期供应一致性，符合RoHS/REACH标准 |
| 户外广告 | 数字广告牌、橱窗展示 | 高cd/m²背光（2000-3000cd/m²），防风雨机械集成，防眩光硬质涂层 |
| 工业自动化 | HMI面板、控制室显示器 | 延长工作温度，长寿命WLED背光（50K小时），稳定的LVDS/HDMI接口 |
| 加油站终端 | 支付终端和前院显示器 | 室外亮度、紧凑的模块占地面积、经过认证的合规包装，可获得区域批准 |
如果您的应用程序跨越了这两个类别（例如，带有运输用例的户外售货亭），我们的工程团队会将其作为一个单一的规范进行评估——您不需要将其纳入一个预定义的产品线。
3.什么可以定制
| 参数 | 范围/选项 |
|---|---|
| 面板尺寸 / 宽高比 | 原生长格式条形面板，或从标准尺寸源面板定制切割尺寸（可行性在技术审查中确认） |
| 亮度 | 室外/高环境光应用的标准为2000-3000cd/m² |
| 接口 | HDMI、VGA、LVDS（可直接板级集成） |
| 触摸集成 | PCAP触摸屏可应要求提供；标准模块无需触摸即可发货 |
| 机械集成 | 边框设计、安装支架、OEM外壳的外壳集成 |
| 背光 / 光学 | WLED背光调谐、亚光/硬涂层表面处理、抗Mura光学验证 |
4.参考示例：37" 长格式液晶显示模块（P370IVN04.1）
为了说明OEM/ODM流程如何应用于实际产品：
| 规格 | 细节 |
|---|---|
| 对角线尺寸 | 37.0" ，3.56:1原生拉伸杆 |
| 分辨率 | 1920 × 540 |
| 亮度 | 2500cd/m² |
| 面板类型 | a-Si TFT-LCD、AMVA3、全视角 |
| 接口 | 51针0.5mm LVDS；HDMI/VGA控制板 |
| 工作温度 | 0~50°C |
| 应用领域 | 工业设备、数字标牌、车辆显示器 |
该面板用作智能零售货架/地板条、运输乘客信息条和售货亭标题显示的起始参考点。OEM程序通常从这样的面板开始，然后根据客户的确切边框、亮度和接口要求进行调整。
5.OEM/ODM项目的质量保证
预生产样品批准 在计划任何批量运行之前
生产测试和检验记录 可供买家审核
环境和可靠性测试 在技术审查期间，根据项目特定基准参考（温度/湿度循环、热冲击、机械跌落）
ISO9001 制造工艺； RoHS/REACH/WEEE 采购合规文件可用文件
6.启动OEM/ODM计划
| 步骤 | 细节 |
|---|---|
| 1.规范审查 | 共享目标应用程序、尺寸/亮度/接口要求和容量预测 |
| 2.可行性 / 引文 | 工程确认可行性（包括切割/定制（如适用））；报价的NRE和样品成本/交付周期 |
| 3.样品审批 | 根据您的规格生产和验证第一批样品（定制项目通常为约20件） |
| 4.批量生产 | 根据最终配置确认最小起订量和交付周期；对于标准规格，标准最小起订量从1个单位开始 |
运输条款： 出口/离岸价/到岸价付款条件： T/T（批量订单）、L/C（大批量）、PayPal（买方保护的样品）、O/A（已建立的合作伙伴）
7.供应商验证
| 法定公司名称 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 注册资本 | 200万元 |
| 经营状况 | 活动/运行中 |
| 工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
8.下一步
对于评估OEM/ODM合作伙伴的工程或采购团队来说，最有效的第一步是直接与我们的技术团队进行规格讨论，而不是通用的销售报价。

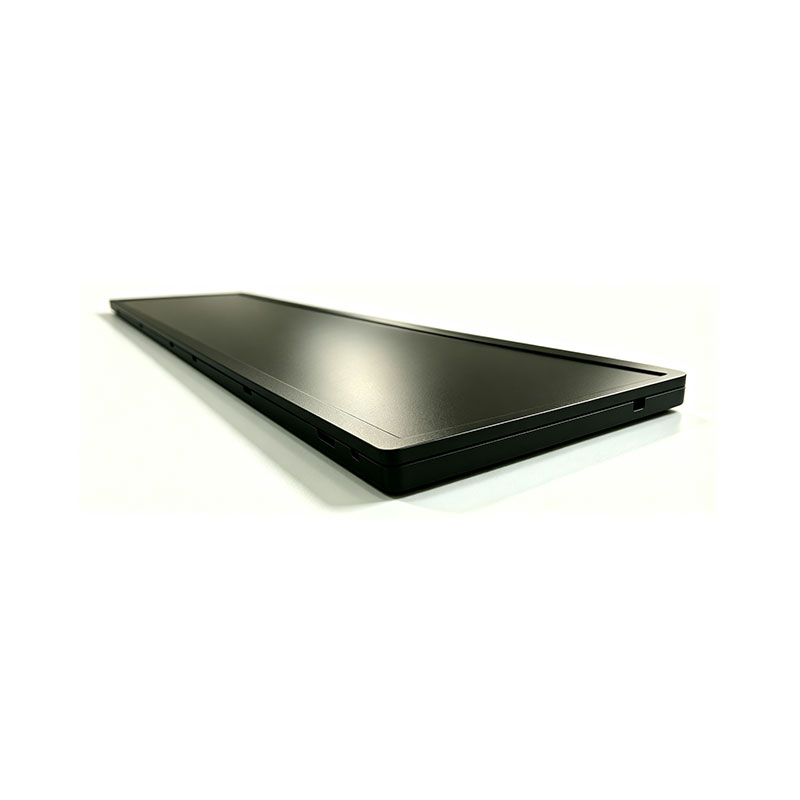

37" 用于OEM显示器集成的长格式LCD模块
型号：P370IVN04.1|HITULCD（深圳市韩图佳实科技有限公司）
3.56:1超宽TFT-LCD模块，专为拉伸条应用而设计，包括数字标牌货架条、地板/寻路条、售货亭标题和交通信息显示器。专为需要显示器合作伙伴的原始设备制造商和系统集成商而设计，该合作伙伴可以从规格确认到批量发货，而不会出现意外。
1.为什么此面板对自定义长格式项目很重要
许多；拉伸杆；市场上的显示器是通过将标准尺寸的TFT面板切割成狭长的形状来生产的，这一过程引入了真正的工程风险：边缘微裂纹、水分进入、栅极/源极线干扰和切割边缘的漏光。
P370IVN04.1是一个原生长格式面板（非剪切面板）。玻璃的尺寸为37" 从阵列工艺开始的棒材尺寸，而不是之后从更大的板材上锯切或激光切割。对于评估长格式LCD的买家来说，这消除了该特定SKU方程式中的所有前沿可靠性问题。
也就是说，我们认识到许多项目需要 非标准的 只有切割工艺才能实现的长度或纵横比。HITULCD的工程团队运营着一个独立的 定制切割/定制程序 为了满足这一需求，请参阅下面的第4节，了解当切割面板是您项目的正确解决方案时，我们如何管理切割可行性、密封性和可靠性验证。
2.技术规格
LCD面板参数
| 项目 | 细节 |
|---|---|
| 型号 | P370IVN04.1 |
| 对角线尺寸 | 37.0" 原生拉伸杆（非切割面板） |
| 分辨率 | 1920（RGB）×540 |
| 宽高比 | ≈ 3.56:1 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A.） | 904.32（宽）×245.34（高）毫米 |
| 外形尺寸 | 923.3（宽）×277.1（高）×30.05（深）毫米 |
| 面板重量 | 4.59 公斤（型号） |
| 表面处理 | 哑光，雾度28%，硬质涂层3H |
| 对比度 | 4000:1（典型，透射式） |
| 典型亮度 | 2500cd/m² |
| 响应时间 | 8毫秒（典型值，G到G） |
| 液晶显示技术 | AMVA3，通常为黑色，透射式 |
| 视角 | 89°/89°/89℃/89°（典型，CR≥10）——全视角 |
| 显示颜色 | 16.7M/1.07B色，76%sRGB |
| 刷新率 | 60赫兹 |
| 背光 | WLED，50000小时，集成LED驱动器 |
| 信号接口 | 51针，0.5毫米LVDS（2通道，8位/10位） |
| 供电电压 | 12.0 V（典型） |
| 触摸屏 | 无触摸功能（可根据要求提供可选PCAP） |
| 工作温度 | 0~50°C |
| 储存温度 | -20~60°C |
| 应用领域 | 工业设备、数字标牌、车辆显示器 |
HDMI/控制板
| 项目 | 细节 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V-5A |
| OSD键 | 5个键（电源、菜单、+、-、退出） |
| 字符叠加控制 | 亮度、颜色、对比度、旋转、H/V位置 |
3.可靠性 / 光学质量保证
对于评估任何长格式或宽屏显示（剪切或原生）的工程师来说，我们的质量体系是围绕这些检查点构建的：
结构完整性： 此SKU上的原生阵列结构消除了尖端微裂纹风险；对于定制切割产品（第4节），在密封之前，根据规定的平整度和无裂纹验收标准检查边缘光洁度。
环境可靠性： 模块符合标准消费者/工业基准——高温/高湿度（85°C/85%RH）浸泡、热冲击循环和机械跌落/振动测试。在技术审查期间，可根据要求提供可比长格式程序的测试报告和参考数据。
光学均匀性： 验证了带驱动器调谐的WLED背光的边到边亮度均匀性和颜色一致性；在正常观察条件下，面板边界处没有可见光泄漏或颜色偏移（Mura）。
认证： CE、FCC、RoHS为标准；UL、CCC、EAC可应要求提供。ISO9001制造工艺、REACH和WEEE文件可用于采购合规文件。
4.定制切割程序（适用于非标准长格式要求）
当项目的尺寸超出可用的原生面板尺寸时，我们的工程团队会管理以下流程——这是任何入站切割查询的标准技术审查流程：
| 阶段 | 我们与您确认的内容 |
|---|---|
| 可行性评审 | 目标尺寸、公差要求，以及机械轮切割或超快激光切割是否适合面板结构。我们要求源极面板图纸/规格表确认切割线不与栅极/源极迹线或有源TFT阵列相交。 |
| 边缘处理 | 在样品生产之前，定义并商定切割后边缘平整度和微裂纹验收标准。 |
| 密封 | 采用二次边缘密封（紫外线分配或等效工艺）来防止切割边缘的水分进入和液晶泄漏。 |
| 样品 / 前置时间 | 一旦确认可行性，就会报出NRE和第一个样品的成本/交付周期（通常约为20件）——标准范围见第5节。 |
| 产量 / 最低起订量 | 根据具体的切割几何形状和面板来源确认预期的生产产量和批量最小起订量。 |
我们很清楚，切割引入了本机面板没有的变量——我们在这个阶段的作用是在提交工具或预算之前准确地确定这些变量的大小。
5.商业条款
| 类别 | 细节 |
|---|---|
| 最小起订量（标准规格） | 1个单位——定制亮度、切割或边框配置可以调整最小起订量（在报价中确认） |
| 前置时间 | 2-3周标准；定制/切割项目4-6周 |
| 样品可用性 | 批量订购前可提供样品单位 |
| 生产能力 | 12000+台/月；支持原型、小批量和批量程序 |
| 保修 | 12个月，有工程支持 |
| 运输条款 | 出口/离岸价/到岸价 |
| 付款条款 | T/T（批量订单的标准）、L/C（大批量）、PayPal（买方保护的样品）、O/A（已建立的合作伙伴） |
6.供应商验证
| 法定公司名称 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 注册资本 | 200万元 |
| 经营状况 | 活动/运行中 |
| 工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
在询价过程中，生产测试和检验记录可供买方审查。
7.工程/采购团队的下一步建议
为了高效地推进项目，请与我们的工程团队分享：
目标应用和安装环境（室内/室外、视距、工作温度范围）
所需尺寸是否与该原生37英寸匹配；棒材或需要自定义切割尺寸
接口要求（HDMI/VGA足够，或LVDS直接集成）
目标订单量和时间表
我们的团队将确认技术可行性，并通常在询价后24小时内返回正式报价。
