由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | sg376301‑1 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 37.6" | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | a硅TFT液晶显示器，FOB开孔式（玻璃+COF IC，无背光） | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 904.296（宽）×243.55（高）毫米 | ||
| FOB玻璃轮廓 | 932.296（宽）×272.552（高）毫米 | ||
| LCM外形尺寸（估计） | 932.296（宽）×272.552（高）×24~30（深）毫米（带定制背光） | ||
| 基底厚度 | 0.50+0.50毫米 | ||
| 面板重量 | TBD（玻璃离岸价）；LCM重量（估计）：3.0~3.6公斤 | ||
| 表面处理 | 哑光（雾度2%） | ||
| 对比度 | 3000:1（最小）（传输） | ||
| 透射率 | 6.0%（典型值）（带偏振器） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 10（典型）（G至G）毫秒 | ||
| 液晶显示技术 | HVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 不包括（离岸价）；定制WLED 50K小时（估计，需要外部驱动程序） | ||
| 驱动器IC | COF键合，6个源极+3个栅极芯片 | ||
| 功耗 | TBD（取决于定制背光组件） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌（仅适用于定制LCM组件） | ||
| 工作温度 | -10~70°C | ||
| 储存温度 | -20~80°C | ||
条形液晶显示器——OEM/ODM合作伙伴简介
市场细分分析；制造能力——面向品牌所有者、集成商 / 项目买家
参考平台： 定制条形液晶显示器，以型号为例 sg376301‑1（37.6特此；；，1920×540700荷兰立特）制造商： 深圳市翰图佳实科技有限公司（HITULCD）-中国深圳，est。2014
1.为什么条形显示器需要OEM/ODM合作伙伴，而不仅仅是面板供应商
超宽条形液晶显示器（宽高比从~3.5:1到8:1+）几乎从不“发光”；从货架上拿下来。&“；它们由标准一代玻璃切割而成，以适应特定的机械外壳——售货亭边框、加油机顶盖、公共汽车支柱、货架边缘条。这意味着买家不仅仅是在采购屏幕；他们正在采购切割工程、边缘密封可靠性和机械/电气集成 作为一个包裹。这就是OEM/ODM制造关系——而不是组件分销商——决定项目是否成功的地方。
2.目标市场 / 客户细分分析
| 片段 | 典型买家 | 核心应用程序 | 他们需要从OEM/ODM合作伙伴那里得到什么 |
|---|---|---|---|
| 智能零售 | 零售设备集成商、货架展示品牌、POS/数字标牌OEM | 货架边缘价格/促销条、楼层信息栏、收银台显示器 | 薄型深度、高亮度（适用于照明环境）、季节性灯具更新的快速原型制作、试点商店推出的低最小起订量 |
| 运输 | 公共汽车/铁路原始设备制造商、车队电子集成商、乘客信息系统供应商 | 公交车立柱/头顶乘客信息栏、站台显示器 | 宽的工作温度范围、抗振动/冲击性、长格式纵横比，适合窄的架空外壳，符合CE/FCC标准，适用于运输标书 |
| 医疗设备 | 医疗器械原始设备制造商、诊断/床边设备制造商 | 状态/生命体征条显示、设备控制面板栏 | 可靠性文件（老化、环境测试数据）、一致的长期供应（避免面板EOL风险）、监管可追溯的组件采购 |
| 户外广告 | 数字标牌集成商、户外媒体硬件供应商 | 建筑安装式或落地式广告条、店面窗条 | 高亮度/阳光可读性，室外湿度/灰尘密封边缘，根据建筑开口定制尺寸 |
| 工业LCD/自动化 | 机器制造商、面板PC/HMI集成商、自动化OEM | 控制面板状态栏、机器嵌入式HMI条 | 面板切口的窄边框到玻璃公差、宽温度范围（典型为-10~70°C）、长产品生命周期（5+年）支持 |
| 加油站终端 | 加油机制造商、前院设备原始设备制造商 | 分配器、支付终端屏幕上的价格/促销显示栏 | IP级密封兼容性、抗振性、户外雨棚照明的高亮度、防爆认证支持（CE/RoHS基线） |
所有六个部分的共同点： 每个买家都在将显示器整合到更大的品牌产品中——他们需要一个能够吸收机械/电气定制并回馈客户的制造合作伙伴 插入式测试子组件，而不是需要进一步内部工程的原始面板。
3.什么；OEM/ODM”；该产品线的实践方法
OEM（按需生产）
您提供机械/电气规格（或待重新切割的现有面板）；我们根据您的图纸进行生产。
定制轮廓切割（机械轮或超快激光，根据公差/几何形状选择）
定制亮度/背光组件（WLED，估计50K小时）
接口转换（LVDS面板→ HDMI/VGA控制板，如SG3763S01-1所示）
自定义电缆长度、连接器类型和安装支架集成
品牌：定制边框颜色，标志丝网印刷，包装上印有您的品牌
ODM（共同设计）
您带来了申请要求；我们的工程团队提出了面板选择、切割计划和控制板配置。
根据机柜外壳选择纵横比/分辨率
切割前，DFM（制造设计）审查闸门/震源布线间隙
符合您所在行业的可靠性测试计划（双85、热冲击、跌落测试）
交互式条形显示器的触摸面板集成选项
完整的文档包：数据表、测试报告、合规证书，用于您自己的产品注册
4.按项目阶段划分的参与模式
| 阶段 | 发生了什么 | 典型时间线 |
|---|---|---|
| 1.需求摄入 | 共享目标尺寸、应用、体积预测、安装图 | — |
| 2.可行性 / DFM审查 | 工程确认切割方法、电路间隙、可实现的公差 | 3-5个工作日 |
| 3.报价 | 根据配置确认NRE、单价、最小起订量和交付周期 | 附可行性报告 |
| 4.取样 | 制造并测试了第一批原型（典型约20件） | 4-6周 |
| 5.验证 | 买方通过自己的资格认证/分享测试结果来运行样品，以供联合审查 | 依赖买方 |
| 6.批量生产 | 生产发布，全线产能超过12000台/月 | 2-3周标准/4-6周定制 |
| 7.持续供应 | 具有12个月保修期和持续工程支持的定期生产 | 长期计划 |
5.供应商资格快照
认证： ISO9001、CE、FCC、RoHS、REACH标准；UL/CCC/ECA可应要求提供
生产能力： 12000+台/月；支持原型、小批量和批量程序
提前期：2-3周标准规格/4-6周定制切割 / 密封程序
担保： 12个月，直接工程支持（不通过交易代理）
商业条款： 出口/离岸/到岸价格；T/T、L/C、PayPal（买方保护样品）、长期合作伙伴的O/A
法人实体： 深圳市汉图佳实科技有限公司-统一社会信用代码91440300306068446B，2014年5月至今活跃于深圳市龙华区
6.与工程人员交谈，而非销售人员
对于OEM/ODM项目，我们将新的询问直接发送给工程团队进行可行性审查——在发布任何报价之前，这是项目风险（公差、电路间隙、密封方法）实际得到解决的地方。
要启动程序，请分享：
目标应用/行业细分（来自上表，或描述您的用例）
目标尺寸，或要重新切割的现有面板
安装图/机械图（DXF/DWG）（如有）
年度销量预测
针对目标市场的任何强制性认证或测试标准
联系人： chenhua@hitulcd.com|电话/WhatsApp：+86 186 8232 8732
定制切割拉伸LCD解决方案
技术 / 商业能力简报——面向OEM工程师、采购经理 / 项目负责人

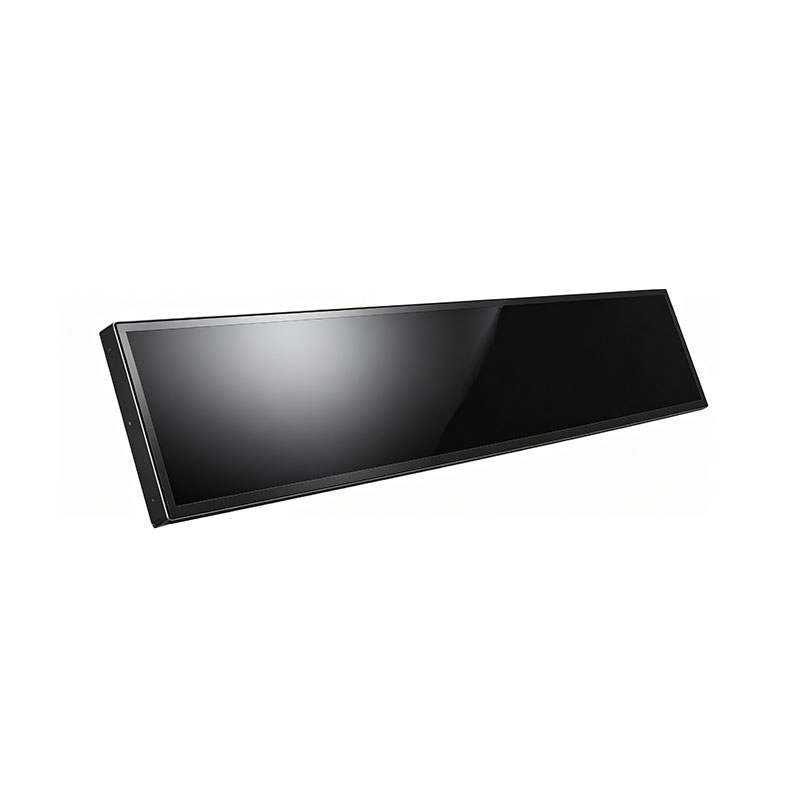

参考产品：37.6" 工业机械专用拉伸液晶显示器——型号sg376301‑1制造商： 深圳市翰图佳实科技有限公司。2014年，中国深圳
1.产品快照
| 参数 | 细节 |
|---|---|
| 对角线尺寸 | 37.6" |
| 分辨率 | 1920（RGB）×540，3.56:1 |
| 面板类型 | a硅TFT液晶显示器，FOB开孔式（玻璃+COF IC，无背光） |
| 显示区域（A.A） | 904.296（宽）×243.55（高）毫米 |
| 基底厚度 | 0.50+0.50毫米 |
| 亮度 | 700 cd/m²（典型） |
| 对比度 | 3000:1（最小，透射式） |
| 驱动器IC | COF键合，6个源极+3个栅极芯片 |
| 信号接口 | 51针，0.5毫米LVDS（2通道，8位） |
| 工作温度。 | -10~70°C |
| 认证 | ISO9001、CE、RoHS、FCC、REACH；UL/CCC/ECA可应要求提供 |
本模块代表了我们的 定制拉伸杆切割平台 --同样的工程过程也适用于其他面板代和纵横比（用于售货亭、加油泵、电梯、自动售货机和工业控制面板的超宽条形显示器）。
2.技术流程与；可行性
我们如何评估定制切割请求
每个自定义条形图显示项目在计划任何切割之前都会进行联合可行性审查。为了准确评估可行性，我们的工程团队通常会要求：
目标外形尺寸和公差要求
原始面板型号/数据表（如果重新切割标准面板）
安装/边框图或机械接口图（首选DXF/DWG）
所需的观察区域（A.A.）和任何禁区
切割方法
我们选择 机械轮划线 和 超快激光切割 基于玻璃厚度、目标公差和边缘质量要求：
机械轮切割 --标准公差（典型值为±0.3-0.5 mm）具有成本效益，适用于在薄基板玻璃上进行直线切割，如这款0.5+0.5 mm的电池。
超快激光切割 --当需要更严格的公差（±0.1mm或更好）、不规则轮廓或最小的微裂纹扩展时使用。这是我们推荐的用于密封/室外或易振动应用的面板的方法。
在对照面板的有源阵列布局审查目标尺寸后，根据每个项目确认最终建议。
电路 / 路线许可
在确认切割线之前，我们会对 栅极/源极驱动线和TFT阵列边界 以确保新的切割边缘不与有源电路或COF焊盘相交。如果请求的尺寸会切入阵列或驱动器布线，我们将在DFM（面向制造的设计）审查期间标记这一点，并提出最接近的可行替代尺寸，或为更大的定制订单提供驱动器IC重新布线选项。
边缘质量控制
根据内部质量控制限值检查切割后的玻璃边缘：
边缘碎裂/平整度（目视+放大检查）
微裂纹长度和深度
相对于显示器有效区域的边缘垂直度
超出公差的面板在密封前被拒收，因此没有缺陷边缘进入下一个工艺步骤。
3.可靠性 / 边缘密封保证
密封过程
切割后，使用以下材料重新密封暴露的玻璃边缘 UV固化边缘点胶（点胶/点胶） 以恢复切割线处的水分和液晶泄漏保护。根据玻璃厚度和切割几何形状调整点胶参数（珠宽、固化时间、紫外线强度），以确保完全覆盖边缘，而不会侵入有效区域。
可靠性测试
切割和密封模块可以符合标准 消费级或工业级可靠性协议，具体取决于目标应用。典型的测试电池包括：
双85（85°C/85%RH）高温/湿度浸泡
高温/低温储存 / 操作循环
热冲击（冷热循环）
结构跌落试验 （根据包装/安装配置）
根据要求，每个项目共享测试基准和通过/失败标准，参考类似玻璃厚度和切割长度的先前切割程序——请指定您的目标行业标准（例如IEC、MIL-STD或内部OEM规范），以便我们调整测试计划并提供相关的历史数据。
密封后的光学性能
适当密封的切割边缘应无可见痕迹 漏光 或 Mura（颜色偏移/不均匀性） 在正常观看条件下，在边境。在模块发货前，在暗室照明下进行最终光学检查时验证了这一点。任何显示边缘Mura的样品都会被重新加工或报废，而不是装运。
4.成本、收益 / 前置时间
NRE&；首次样品成本
定制切割程序只需一次 NRE（非经常性工程） 费用包括工具/夹具设置、DFM审查和初始切割参数资格认证。确切的NRE量取决于源面板、目标尺寸和切割方法（机械与激光），并在可行性审查后引用。
第一次样本（原型）运行： 通常 20件
标准样品交付周期： 2-3周 用于库存/接近标准配置； 4-6周 用于完全定制的切割+密封程序，与我们公布的交付周期一致。
批量生产预期
预期收益率 一旦在样品阶段验证了切割/密封过程，合格的定制切割程序通常符合标准LCM生产；确切的产量在第一批试生产后得到确认，因为它取决于切割长度、玻璃厚度和公差等级。
MOQ： 标准规格模块开始于 最小起订量1台 用于评估； 自定义亮度、切割或边框配置 通常需要更高的最小起订量，在报价时确认。
月产能： 我们的生产线每月生产12000多台，支持原型、小批量和批量生产。
5.为什么从HITULCD获取自定义剪切显示
直接进入工厂工程 --直接与我们的技术团队讨论规格，而不是通过交易中介
内部生产 --在我们自己的过程控制下进行端到端的组装和测试管理
记录合规性--CE/FCC/RoHS为标准；UL/CCC/ECA可应要求提供；RoHS / REACH文件可用于ESG尽职调查
12个月产品保修 装运后继续提供工程支持
透明的商业条款 --EXW/FOB/CIF运输、T/T、L/C、PayPal（买方保护样品）和长期合作伙伴的O/A条款
可验证的商业实体 -深圳市韩图佳实科技有限公司，统一社会信用代码91440300306068446B，2014年至今活跃注册
6.下一步
要开始对自定义剪切条显示进行可行性审查，请分享：
目标外形尺寸 / 宽容
源面板模型（如果重新切割现有面板）或目标分辨率/亮度
机械/安装图（DXF/DWG）
目标可靠性标准（工业/消费级）和操作环境
最小起订量和定价一致性的估计年产量
联系人： chenhua@hitulcd.com|电话/WhatsApp：+86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
