由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT376HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 37.6" （40" 3/4切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×810，可选3840×1620 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 878.12（宽）×373.61（高）毫米 | ||
| 外形尺寸 | 908.12（宽）×403.6（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 500cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | ‑ | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌，条形显示 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM定制切割条LCD显示器：任何尺寸，任何纵横比
您的机柜定义了屏幕，而不是相反。从50块原型到批量生产，我们将TFT-LCD面板切割、密封和集成到您产品所需的确切尺寸。
发送您的图纸进行免费可行性审查·与工程师交谈
标准面板的问题
标准16:9和16:10面板的尺寸目录有限。你的产品没有。
无论您是在构建货架边缘标志、自动售货机头部、交通信息条、电梯横幅还是工业控制前面板，可用空间通常都是长、窄和非标准的。强制使用标准面板意味着浪费屏幕面积、超大外壳或妥协的工业设计。
零售、交通、酒店和工业自动化领域对条形显示器的需求不断增长，因为一个全景屏幕取代了几个传统显示器，将尴尬的空间变成了高影响力的内容区域。然而，目录栏显示仅涵盖少数尺寸，面板制造商的新工具的交付周期很长，而且数量有限。
这就是我们填补的空白。 我们采用经过验证的大规模生产的TFT-LCD面板，并将其精确切割到您的确切尺寸，然后重建模块，使其性能像本地零件一样。
我们能提供什么
| 能力 | 这对你的项目意味着什么 |
|---|---|
| 自定义尺寸 | 源面板及其内部布局限制范围内的任何长度和高度。在您购买样品之前，我们先确认可行性。 |
| 自定义纵横比 | 16:9 → 21:9、24:9、32:9、16:4.5、16:3、16:2及以上，风景或肖像。 |
| 尺寸范围广 | 典型的项目范围从7" 至65岁；+对角线等效。常见的棒材尺寸包括8.8" 10.3" 12.3" 19" 23" ，27.6" 28" ，34" 37" ，37.6" ，38" 47" 58" 。 |
| 自定义亮度 | 300至3000cd/m²，从室内零售到阳光可读。 |
| 自定义界面 | LVDS、eDP、MIPI（通过桥接）、HDMI、DP、VGA。 |
| 完全集成 | 背光、驱动板、触摸屏、玻璃盖、光学粘合、媒体播放器和外壳。 |
关于；任何尺寸。&“； 每个面板都有像素阵列、栅极/源极线、密封线和驱动器键合区域的固定布局。最终的切割尺寸受到这些结构所在位置的限制。我们的可行性审查告诉您，在2-3个工作日内，什么是可以实现的，如果您的目标无法从一个面板上安全切割，我们建议使用更好的源面板，而不是强制进行风险设计。
我们支持的典型酒吧尺寸（参考）
| 对角线 | 分辨率（典型） | 宽高比 | 典型用途 |
|---|---|---|---|
| 8.8" | 1280 × 480 | 8:3 | 车辆、人机界面、机柜前部 |
| 12.3" | 1920 × 720 | 8:3 | 汽车、工业仪表板 |
| 19" | 1920 × 360 | 16:3 | 货架边缘，POS |
| 23" | 1920 × 360 | 16:3 | 票务、售票亭标题 |
| 27.6" | 1920 × 360 | 16:3 | 自动售货机、服务台 |
| 34" | 1920 × 540 | 32:9 | 零售，端盖 |
| 37" – 38" | 1920 × 540 / 1920 × 460 | 32:9 – 16:3.8 | 交通、菜单板 |
| 37.6" | 1920 × 810 | ~21:9 | 数字标牌，OEM |
| 47" – 58" | 1920 × 360 – 1920 × 1080 | 多种 | 大幅标牌、交通 |
| 自定义 | 你定义它 | 你定义它 | 任何项目 |
上述尺寸和分辨率仅为示例。您的项目不限于此列表。
面板切割的工作原理：我们的工艺
1.可行性审查（2-3个工作日）。Send your target outline and requirements. We check the target against the source panel's layout, including the array and gate/source area, seal line and driver IC/COF region, and confirm what can be cut.
2.切削液的选择。
| 方法 | 最适合 | 典型公差 |
|---|---|---|
| 机械轮（划线和断裂） | 直接削减、成本敏感的批量计划 | ±0.1-0.2毫米 |
| 超快激光 | 精密公差、窄边、最小碎裂 | 精确到±0.05毫米 |
3.精密切割和边缘精加工。在显微镜下检查边缘碎裂和微裂纹。边缘根据设计要求抛光或倒角。
4.二次密封。暴露的电池边缘使用UV固化粘合剂进行精密点胶密封，并为高湿度环境提供可选的防潮层。这可以防止液晶泄漏和水分进入。
5.模块重新集成。我们将背光（光导、薄膜、反射器、LED条）、驱动电子、FPC/COF连接和机械结构重建为新的轮廓，并采用遮光设计，以避免边缘漏光和Mura。
6.光学和可靠性验证。对金色样品进行均匀性、色移和边缘区域泄漏检查，然后进行环境测试。
7.原型、试运行、批量生产。每个大门都有批准，具有完全的可追溯性。
您可以验证的可靠性
定制切割模块根据您的标准量身定制的商业和工业测试计划进行验证。典型条件：
| 测试 | 典型条件 |
|---|---|
| 高温/低温运行 | +50至+70°C/0至-20°C，240至500小时 |
| 高温、高湿 | +60°C/90%相对湿度，240小时·+85°C/85%相对湿度，500小时（工业选项） |
| 热冲击 | −20摄氏度↔ +60°C，100次循环 |
| 振动/机械冲击 | 1.5 Grms随机/50 G，11 ms |
| 打包空投 | ISTA-2A，1.0米 |
| 静电放电 | ±8 kV触点/±15 kV空气（IEC 61000-4-2） |
NDA下提供了可比切割面板项目的报告。
OEM和ODM：选择您需要的参与程度
| 原始设备制造商 （根据您的设计构建） | 原始设计制造商 （我们为您设计） | |
|---|---|---|
| 您提供 | 图纸、规范、物料清单要求 | 应用要求和目标大纲 |
| 我们提供 | 切割、密封、模块构建、测试、生产 | 全设计：面板选择、切割布局、背光、电子、结构 |
| 自有品牌 | 是的 | 是的 |
| 知识产权所有权 | 你的设计仍然属于你 | 按项目商定 |
| 最适合 | 具有既定机械和电气设计的团队 | 想要交钥匙显示模块的团队 |
这两条路径都包括英语工程支持、变更控制和长期供应计划。
超越界限：集成选项
触摸： 投射电容（PCAP）、多点触控、手套和防水选项
表面： 防眩光、防反射、防指纹、化学强化盖板玻璃
粘合： 空气粘合或光学粘合（OCA/OCR），确保阳光下的可读性和耐用性
电子设备： 驱动板、Android或Linux媒体播放器、RS-232、CEC、亮度传感器控制
机械： 开放式框架、VESA安装、定制挡板和机箱
环境： 宽温度、保形涂层、高湿度边缘保护
品牌： 自有品牌、定制靴子标志、定制包装
商业条款概览
| 项目 | 典型参考 |
|---|---|
| 可行性反馈 | 2-3个工作日 |
| NRE/工具 | 基于项目；通常为3000-12000美元，在满足数量承诺时部分或全部免除 |
| 原型（前20件） | 图纸批准后3-5周 |
| 试运行 | 100-500件，4-6周 |
| 批量生产交付周期 | 订单和预测确认后6-8周 |
| 预期收益率 | 成熟项目≥90-95% |
| 最低起订量 | 通常每份订单300-500件；原型数量可用 |
| 保修 | 12至36个月 |
| 运输 | 全球范围内，EXW/FOB/DDP |
商业条款是指示性的，在可行性审查后在正式报价中确认。
我们服务的行业
零售和货架边缘标牌： 收头、价格条、促销横幅
交通： 站台、车载和公交车站信息显示器
自动售货机、售票亭和票务： 标题和侧面板显示器
酒店和QSR： 数字硬盘菜单板
工业自动化和HMI： 仪表前控制面板
医疗和实验室设备： 紧凑型状态和控制显示器
电梯、大厅和公共场所： 细长的壁挂式信息栏
为什么全球买家选择我们
可行性第一。 在支付样品费用之前，你要尽早了解切割是否安全。
从切割到成品模块的一个合作伙伴。 在一个屋檐下进行切割、密封、背光、电子、触摸和粘合。
透明工程。 公差、测试数据和产量目标是公开共享的。
专为OEM项目而设计。 稳定的供应、变更通知和长期可用性规划。
快速、清晰的沟通。 专职项目工程师和英语文档。
常见问题
你真的能剪成任何尺寸吗？We can cut to almost any size the source panel's internal layout allows. Feasibility review tells you exactly what is possible, and if your target does not fit one panel, we propose alternatives.
切割面板会像标准面板一样可靠吗？通过正确的密封和重新集成，切割模块通过了商业和工业测试计划。我们共享NDA下可比项目的测试数据。
你支持小批量吗？对。原型从20件开始，批量计划通常每份订单从300-500件开始。
谁拥有这个设计？在OEM项目中，您的设计仍然是您的。在ODM项目中，所有权条款在项目合同中约定，在交换图纸之前签署NDA。
你需要启动哪些文件？轮廓图（DXF、STEP或PDF）是理想的。如果你只有一个草图，我们可以帮助你定义它。
启动您的项目
发送给我们：
目标外形尺寸或图纸
分辨率、亮度和界面偏好
操作环境和可靠性要求
触摸、覆盖玻璃或粘合要求（如有）
预计年产量和目标价格
配送目的地
电子邮件：chenhua@hitulcd.com响应时间： 1个工作日内NDA： 在图纸交换之前可用
规范和条款是典型的，以项目确认为准。

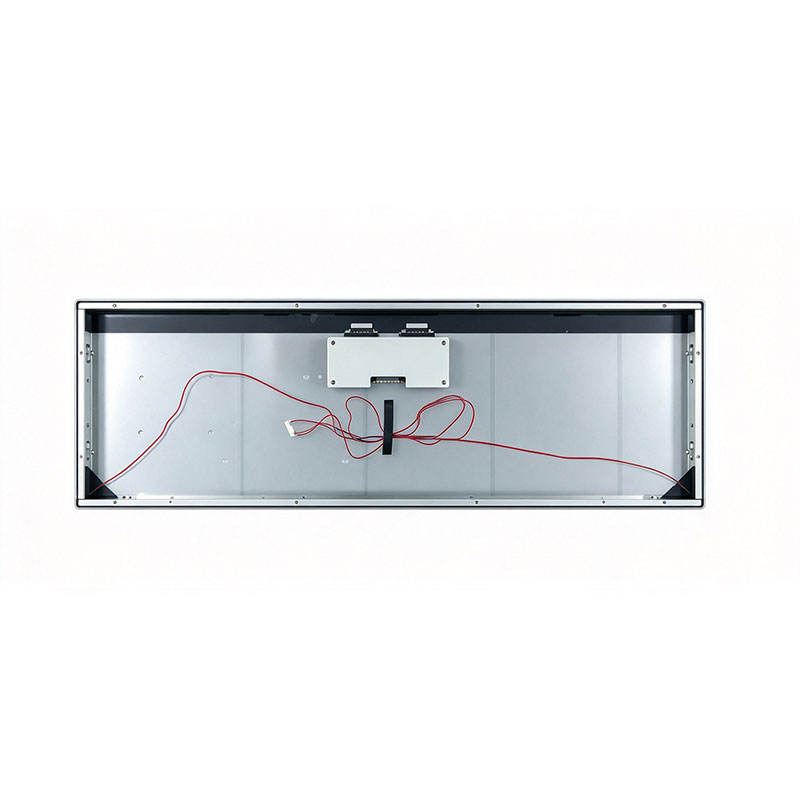

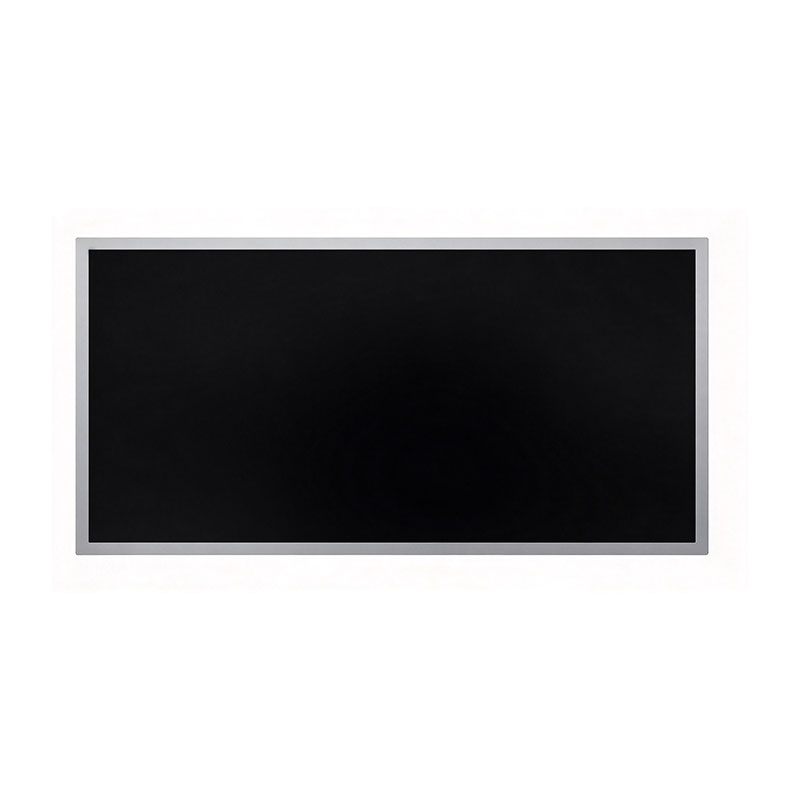

37.6"；超宽拉伸条形液晶显示器，1920×810，用于OEM数字标牌
专为需要水疗全景屏幕的原始设备制造商、系统集成商和产品设计师设计的定制切割高亮度条形显示器ce 其中标准16:9面板根本不适合。
| 对角线 | 37.6" |
| 分辨率 | 1920×810（约21:9/64:27） |
| 亮度 | 500–1000 cd/m²（可配置） |
| 接口 | LVDS/eDP/HDMI/DP（取决于电路板） |
| 服务 | OEM/ODM·样品仅需3-4周 |
请求报价·下载数据表·与工程师交谈
概述
37.6"；超宽拉伸液晶显示器是一种专用的TFT-LCD解决方案，适用于可用孔径长而窄的应用：货架边缘和端盖零售标牌、交通信息条、自动售货机和售货亭标题、电梯和大厅横幅、菜单板、售票终端和工业HMI控制面板。
其1920×810的原生分辨率提供了一个真正的全景画布，具有清晰的文本和图形。与其缩放16:9的图像并浪费屏幕面积，不如以自然的纵横比显示内容，因此一个屏幕可以完成两三个传统显示器的工作。
从可行性审查到采样和批量生产，我们的工程团队为每个单元提供支持，因此您的项目保持可预测性。
主要特点
超宽全景格式。 一种专为无法使用标准面板的狭窄细长安装空间而设计的格式。
完全定制。 面板尺寸、切割尺寸、亮度、界面、边框和触摸选项可以根据您的机柜和物料清单进行定制。
高亮度选项。 为明亮的零售楼层、店面和半室外环境选择700至1000 cd/m²。
宽视角。 IPS/ADS型面板技术，通常为178°（H）/178°（V），可从任何角度（横向或纵向）获得一致的颜色和对比度。
LED背光。 长寿命边缘或直下式LED背光，通常为50000小时或更长时间，亮度减半。
全天候运行就绪。 专为商业和工业部署中的连续工作而设计。
灵活集成。 开放式框架、VESA安装或全封闭式版本。可选驱动板、媒体播放器、触摸面板、玻璃盖和光学粘合。
长期供应承诺。 基于项目的程序的稳定BOM控制和变更通知（PCN）。
技术规格
以下数值为典型值。最终规格在您项目的批准产品规格表中得到确认。
| 参数 | 典型值 |
|---|---|
| 面板类型 | TFT-LCD、a-Si、IPS/ADS（宽视角） |
| 对角线尺寸 | 37.6英寸 |
| 原生分辨率 | 1920（H）×810（V）像素 |
| 宽高比 | 大约21:9（64:27） |
| 活动区域（约） | 880毫米（宽）×371毫米（高） |
| 像素间距（近似值） | 0.458毫米×0.458毫米 |
| 显示颜色 | 16.7M（8位） |
| 色域 | 72%NTSC标准（更高色域可选） |
| 亮度 | 500/1000 cd/m²（可配置） |
| 对比度 | 1000:1典型值（IPS/ADS） |
| 视角 | 178°/178°（CR≥10） |
| 响应时间 | 典型值为8-14ms |
| 刷新率 | 60赫兹 |
| 背光 | LED，典型寿命50000小时 |
| 信号接口 | LVDS/eDP（模块）；HDMI/DP/VGA通过驱动板 |
| 输入电压 | 12 V或24 V DC（取决于配置） |
| 功耗 | 约35-75 W，具体取决于亮度 |
| 工作温度 | 0°C至+50°C（标准）；−20°C至+70°C（宽温度选项） |
| 储存温度 | −20°C至+60°C（标准）；-30°C至+80°C（宽温度选项） |
| 湿度 | 10%-90%相对湿度，不凝结 |
| 安装 | VESA/支架/开放式框架/定制机箱 |
| 方向 | 横版和竖版 |
| 选项 | PCAP触摸、AG/AR/AF盖玻璃、光学粘合、媒体播放器、RS-232/CEC控制 |
工程与；制造能力：常见项目问题的答案
定制尺寸的拉伸显示器是通过精确切割标准TFT-LCD单元、重新密封并重新集成背光和电子元件制成的。以下是我们的工程客户最常问的问题，以及我们如何处理每个阶段。
1.工艺可行性 / 切割液
你使用哪种切割方法？在查看目标尺寸和源面板后，将为每个项目选择该方法。
| 方法 | 最适合 | 备注 |
|---|---|---|
| 机械轮切割（划线和断裂） | 直线切割，大批量项目 | 成本效益高、经过验证、成熟的流程 |
| 超快（皮秒）激光切割 | 精密公差、最小碎裂、窄边设计 | 更高的精度和更清洁的边缘，更高的单位成本 |
可以达到什么尺寸和公差？典型的切割公差为 ±0.1毫米至±0.2毫米 用于车轮切割 ±0.05毫米 激光切割，取决于玻璃厚度和布局。最终公差在图纸审批阶段确认。
切割会干扰栅极/源极线或TFT阵列吗？Feasibility depends on the source panel's internal layout. Our engineers verify that the cut line stays clear of the Gate/Source fan-out, the seal line, the TFT array and the driver IC/COF bonding area. Where the cut cannot go, we recommend an alternative source panel or layout 在……之前 构建任何样本。
可行性审查需要您提供什么？
目标轮廓图（2D/3D、DXF/STEP/PDF），带活动区域位置和公差
所需分辨率、纵横比和界面
亮度、工作温度和环境要求
触摸或覆盖玻璃要求（如有）
预计年产量和项目进度
如果您有首选的源面板模型（否则我们将推荐一个）
典型可行性反馈： 2-3个工作日内.
如何控制边缘质量和微裂纹？在显微镜下检查切割边缘是否有碎裂、裂纹扩展和边缘平整度。典型的控制目标是边缘碎裂 ≤0.1毫米 并且没有可见的裂纹延伸到活性区域或密封区域。然后，当结构需要时，对边缘进行抛光或倒角处理，并对切割边缘进行100%的目视检查。
2.可靠性 / 密封
切割边缘如何密封，防止液晶泄漏和受潮？切割后，暴露的电池边缘用 二次密封工艺 使用UV固化粘合剂（精确分配），具有可选的防潮涂层或边缘覆盖结构，适用于高湿度环境。在生产过程中，对固化曲线、粘合剂厚度和覆盖率进行控制和审核。
你们进行什么可靠性测试？定制切割模块经过验证 商业和工业级 测试计划。下面列出了典型的测试条件，可以根据您的标准进行定制。
| 测试 | 典型条件 |
|---|---|
| 高温操作 | +50°C至+70°C，240-500小时 |
| 低温操作 | 0°C至-20°C，240-500小时 |
| 高温/高湿 | +60°C/90%相对湿度，240小时· +85°C/85%相对湿度，500小时（工业选项） |
| 热冲击 | −20摄氏度↔ +60°C（或-30°C↔ +80°C），停留30分钟，100次循环 |
| 储存（高温/低温） | +70°C/-30°C，每次240小时 |
| 振动 | 1.5 Grms，10–500 Hz，3轴（随机） |
| 机械冲击 | 50 G，11 ms，3轴 |
| 跌落（包装） | 根据ISTA-2A，1.0米跌落顺序 |
| 静电放电 | ±8 kV触点/±15 kV空气（IEC 61000-4-2） |
可比切割面板项目的可靠性报告可在NDA下获得，包括通过/失败结果和测试后检查数据（泄漏、分层、光学偏移）。
切割边缘会导致漏光或颜色偏移（Mura）吗？边缘漏光和Mura在设计层面得到了解决，事后未得到纠正：
遮光胶带、黑色边缘处理或切割侧的边框设计
优化背光（导光板和薄膜）尺寸，反射器与新轮廓相匹配
0%、50%和100%灰度级的边缘区域光学检查，以及颜色均匀性检查
批量生产前与您批准的金色样品比较
3.成本、收益 / 前置时间
| 项目 | 典型参考 |
|---|---|
| NRE/工具 | 基于项目；通常为3000-12000美元，具体取决于尺寸、切割方法、夹具和背光重新设计。 一旦满足数量承诺，即可豁免或部分退款。 |
| 原型构建（前20个） | 3-5周 从图纸批准开始（可行性审查在2-3个工作日内） |
| 工程验证与；可靠性测试 | 3-4周，与样品平行或以下 |
| 试运行 | 100-500件，4-6周 |
| 批量生产交付周期 | 订单和预测确认后6-8周 |
| 预期批量生产产量 | ≥ 90–95% 用于稳定、成熟的切割面板程序（从最终模块开始，经过工艺稳定） |
| 最低起订量 | 通常 300-500件 每份订单（标准切割尺寸更低；原型数量可用） |
产量和成本取决于面板布局、切割几何形状和质量要求。我们在可行性审查后报价，以便数字反映您的实际设计，而不是通用的估计。
典型应用
零售： 货架边缘展示、端盖横幅、促销条、价格和菜单标题
交通： 站台和车载乘客信息、公交车站和车站显示
自动售货机、售货亭 / 票务： 表头显示器、机器侧面板、自助终端
热情好客；餐饮服务： QSR菜单板、数字免下车、酒店和大堂标牌
工业与；HMI： 控制面板、设备前显示器、仪表板和仪器
公司 / 公共场所： 电梯显示屏、会议室状态栏、展览和票房屏幕
自定义选项
| 类别 | 选项 |
|---|---|
| 尺寸/轮廓 | 定制切割长度和高度，定制边框尺寸 |
| 亮度 | 500/700/1000cd/m²及以上 |
| 接口 | LVDS、eDP、MIPI（通过桥接）、HDMI、DP、VGA |
| 触摸 | 投射电容（PCAP），10点，手套/防水选项 |
| 表面 | 防眩光（AG）、防反射（AR）、防指纹（AF）、化学强化盖板玻璃 |
| 键合 | 空气粘合、光学粘合（OCA/OCR） |
| 控制器 | 驱动板、Android/Linux媒体播放器、RS-232、CEC、亮度控制 |
| 环境 | 宽温度、保形涂层、高湿度边缘保护 |
| 品牌化 | 自有品牌、定制边框和包装、定制固件和开机标志 |
质量、合规 / 支持
质量体系： ISO 9001管理生产、IQC/IPQC/OQC检验和全批次可追溯性
担保： 12-36个月标准保修期，可应要求提供延长保修期
文档： 批准规范、2D/3D图纸、可靠性报告、RoHS/REACH声明、包装和标签规范
工程支持： 专职项目工程师，英语技术交流，现场或远程设计协助
航运： 全球范围内，EXW/FOB/DDP可用。具有防静电和防震保护的出口级纸箱
为什么与我们合作
可行性优先的工作流程。 在您购买样品之前，我们会尽早告诉您切割是否安全。
一个合作伙伴从切割到模块。 在一个屋檐下切割、密封、背光、驱动板、触摸和粘合意味着更少的交接和更快的迭代。
工程级透明度。 公差、测试数据和产量目标是公开共享的，而不是隐藏的。
专为OEM项目而设计。 稳定的供应、变更控制和长期可用性规划。
请求报价
要收到可行性评估、报价和样品交付周期，请发送给我们：
目标尺寸/轮廓图（DXF、STEP或PDF）
首选分辨率、亮度和界面
环境和可靠性要求
预计年产量和目标价格
配送目的地
响应时间： 1个工作日内样品交付周期： 从3-4周开始
规格为典型值，如有更改，恕不另行通知。最终规格在批准的产品规格中定义。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
