由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT377HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 37.7" （43" 1/3切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×360，可选3840×720 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 941.18（宽）×176.47（高）毫米 | ||
| 外形尺寸 | 971.18（宽）×206.47（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 1000cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | ‑ | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业、数字标牌、医疗保健 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制切割条LCD解决方案——任何拉伸尺寸，根据您的图纸设计
需要一个不作为目录零件存在的条形显示吗？我们为你剪的。从主流32开始；至75" TFT-LCD母面板，我们提供定制尺寸的拉伸条LCD模块，从单个工程原型到批量生产，全程提供全面的技术支持。
[向我们发送您的图纸]·[请求可行性审查]·[与工程师交谈]
为什么要定制条形液晶显示器？
标准的16:9屏幕很少适合货架边缘、控制面板标题、运输信息条、车辆仪表板或狭窄的外壳。原生拉伸面板解决了部分问题，但它们仅限于几个固定尺寸，需要大量的工具投资。
按尺寸缩小的解决方案为您的项目提供：
| 挑战 | 我们的剪切面板答案 |
|---|---|
| Fixed catalog sizes don't match the enclosure | 自由定义的宽高比，从16:2到16:6及以上 |
| 定制玻璃的交付周期长，NRE高 | 基于成熟的大批量母版，无需新的掩模工具 |
| 利基面板供应不稳定 | 从顶级供应商处采购母板，长期供货 |
| 原型到生产风险 | 从样品到批量生产的相同流程和相同供应链 |
| 整合工作 | LVDS面板、驱动板、背光和机械部件一起定制 |
我们可以削减什么
我们可以建造一个酒吧展示 您的设计需要的任何尺寸，在所选母面板的物理限制范围内。典型起点：
| 母面板 | 切割比 | 大致酒吧大小 | 大致有效面积（宽×高，mm） | 典型分辨率 |
|---|---|---|---|---|
| 32" FHD（全高清） | 1/3 | ≈ 28" | 698 × 131 | 1920 × 360 |
| 32" FHD（全高清） | 1/2 | ≈ 30" | 698 × 196 | 1920 × 540 |
| 43" FHD/UHD | 1/3 | 37.7" | 941 × 176 | 1920 × 360 / 3840 × 720 |
| 43" FHD/UHD | 1/2 | ≈ 40" | 941 × 268 | 1920 × 540 / 3840 × 1080 |
| 49" FHD/UHD | 1/3 | ≈ 43" | 1074 × 201 | 1920 × 360 / 3840 × 720 |
| 55" FHD/UHD | 1/4 | ≈ 45" | 1210 × 170 | 1920 × 270 / 3840 × 540 |
| 55" FHD/UHD | 1/3 | ≈ 48" | 1210 × 227 | 1920 × 360 / 3840 × 720 |
| 65" 超高清 | 1/3 | ≈ 57" | 1429 × 268 | 3840 × 720 |
| 75" 超高清 | 1/3 | ≈ 66" | 1650 × 309 | 3840 × 720 |
可应要求提供其他母板、切割比例和非标准尺寸。在布局和路线审查之后确认最终切割（见；工艺如何运作"。
一个恰当的例子： 我们的 37.7特此；”；HT 377 HBMa 43" IPS面板切割至1/3高度（941.18×176.47毫米，1920×360，高达1000cd/m²），正在为标牌、工业和医疗保健客户生产。[查看产品→]
全栈定制
We don't just cut glass. We deliver a complete, tested display module.
面板 / 光学
根据图纸切割宽度和高度（标准公差±0.2 mm）
基于母板的IPS/VA/TN
亮度 300-1000cd/m² （根据要求更高）
AG/AR/AF表面处理
光学粘合和定制盖板玻璃
电容式触摸集成（基于项目）
背光 / 力学
重新设计的WLED背光单元与新尺寸相匹配
定制LED灯条布局、亮度和调光（PWM/DC）
定制框架、边框、安装孔和散热设计
超窄边框选项
电子学
接口： LVDS（标准）、eDP/MIPI/HDMI/VGA/DVI/DP通过控制板
带OSD、自动旋转、EDID和定时功能的驱动/控制板，可根据您的分辨率进行调整
定制FPC/电缆长度和连接器
可选的Android媒体播放器或自定义固件
品牌与；包装
您的徽标、标签和序列号格式
定制包装和文件
流程如何运作
| 步骤 | 发生了什么 | 典型时间 |
|---|---|---|
| 1.需求评审 | 您发送目标尺寸、分辨率、亮度、界面、环境和体积预测 | 1-2个工作日 |
| 2.可行性研究 | 我们将您的尺寸与母面板相匹配，并根据栅极/源极布线、TFT阵列和驱动器区域检查切割线。您将收到一份可行性报告 | 2-4个工作日 |
| 3.图纸审批 | 确认机电图纸、规格表和报价 | 3-5个工作日 |
| 4.工程样品 | 切割、边缘处理、UV边缘密封、背光和电路板组装（通常为20个） | 3-5周 |
| 5.验证 | 光学、电气和可靠性测试；您对黄金样品的认可 | 2-4周 |
| 6.飞行员 / 大规模生产 | 产量验证，然后安排批量发货 | 每个项目 |
时间表是典型值，并在您的报价中得到确认。
要开始可行性审查，请发送给我们：
带公差的轮廓图（DXF/DWG/PDF）
活动区域大小或纵横比要求
亮度、界面和工作温度
预计年产量和一级产量
目标应用程序和任何认证需求
您可以信赖的过程控制
切割与；边缘质量
根据玻璃厚度和布局选择机械划线和断裂或超快激光切割
CNC磨边倒角
边缘碎裂≤0.2mm；密封或有效区域无微裂纹（10次检查）
边缘密封
自动化 UV固化粘合剂 用于防潮和LC漏电保护的边缘密封
各单元密封检查
可靠性测试（典型计划，根据项目量身定制）
| 测试 | 典型条件 |
|---|---|
| 高温储存 | 70°C，240小时 |
| 低温储存 | −20°C，240小时 |
| 高温/高湿 | 50°C/90%相对湿度，240小时（可根据要求延长条件） |
| 热冲击 | −20摄氏度⇄ 70 °C，100次循环 |
| 振动 | IEC 60068-2-6 |
| 包裹投递 | ISTA 2A或客户定义 |
光学质量
通过密封、遮蔽和背光边框设计实现边缘漏光和Mura控制
样品批准时与您商定的接受/拒绝标准
装运前进行100%功能和目视检查
NDA下提供了可比切割面板项目的报告。
商业条款
| 项目 | 条款 |
|---|---|
| 新关系能量 | 可行性审查后按项目报价（可记入批量订单） |
| 样品数量 | 从20件典型；根据要求减少数量 |
| 批量生产最小起订量 | 针对具体项目，我们为您的预测提出最经济的批量大小 |
| 目标收益率 | 95%以上的最终模块产量，在试运行中得到验证 |
| 保修 | 12个月标准；批量项目的延期 |
| 国际贸易术语 | EXW/FOB/DDP |
| 合规 | 根据要求提供RoHS/REACH文件；CE/FCC可应要求提供控制板 |
| IP / 保密性 | 在共享图纸之前，保密协议可用；你的定制设计是你的 |
我们的定制条形显示器在哪里使用
零售 / 标记： 货架边缘显示器、交通信息栏、电梯和机场带
工业与；控制： HMI标题、控制室状态栏、测试和测量设备
医疗保健： 医疗推车、成像和监控设备状态栏
售货亭 / 出售： 自助终端、电动汽车充电器、售票机
运输 / 专业： 车辆和铁路乘客信息、游戏和仪器（有待验证）
常见问题
你真的能做任何尺寸吗？Within the limits of the mother panel and its driver layout, almost. The bar's length and height are constrained by the available glass and the position of the Gate/Source drivers; we confirm the achievable size in the feasibility study before you commit to any cost.
切割会影响显示器性能吗？不是。切割是在多余的玻璃区域进行的，驾驶员侧保持不变，边缘经过研磨和密封。光学性能在样品阶段进行验证。
切割面板和原生拉伸面板一样可靠吗？正确密封和验证后，切割面板通过工业级环境测试。原生拉伸面板是极端环境或非常大体积的不错选择；我们会诚实地告诉你哪条路线适合你的项目。
你能将面板与我现有的控制器或SoC相匹配吗？对。我们支持LVDS、eDP和MIPI面板接口，可以根据您的平台调整时序和EDID。
你能签署保密协议吗？是的，在您分享任何图纸之前。
Tell Us Your Size. We'll Tell You If We Can Cut It.
发送您的图纸或目标尺寸。我们的工程师将返回 可行性审查、样品报价和交付周期在1-2个工作日内。
【询价】·【上传图纸】·【预约工程电话】

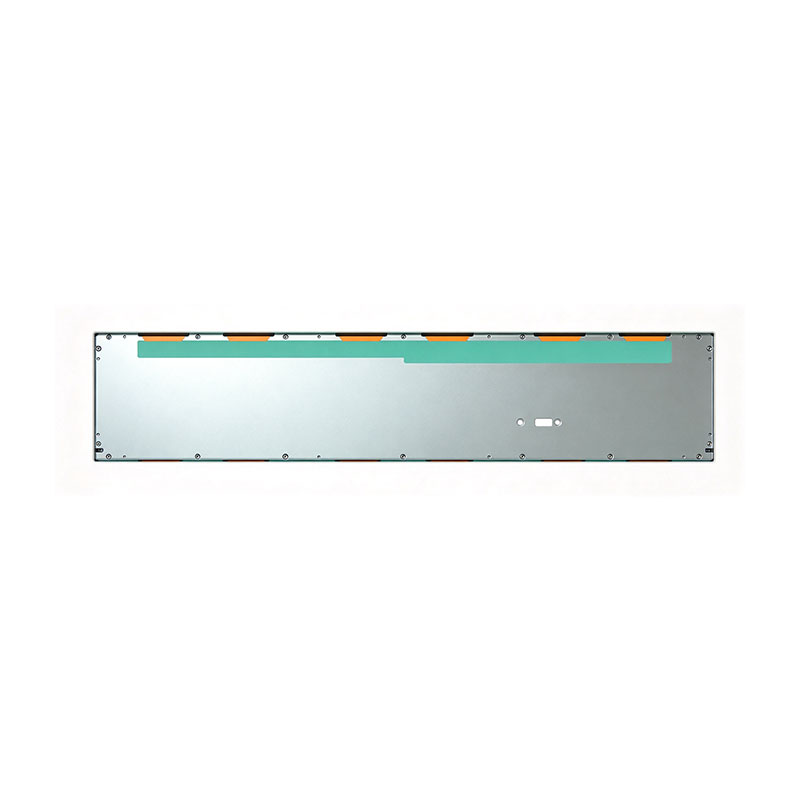

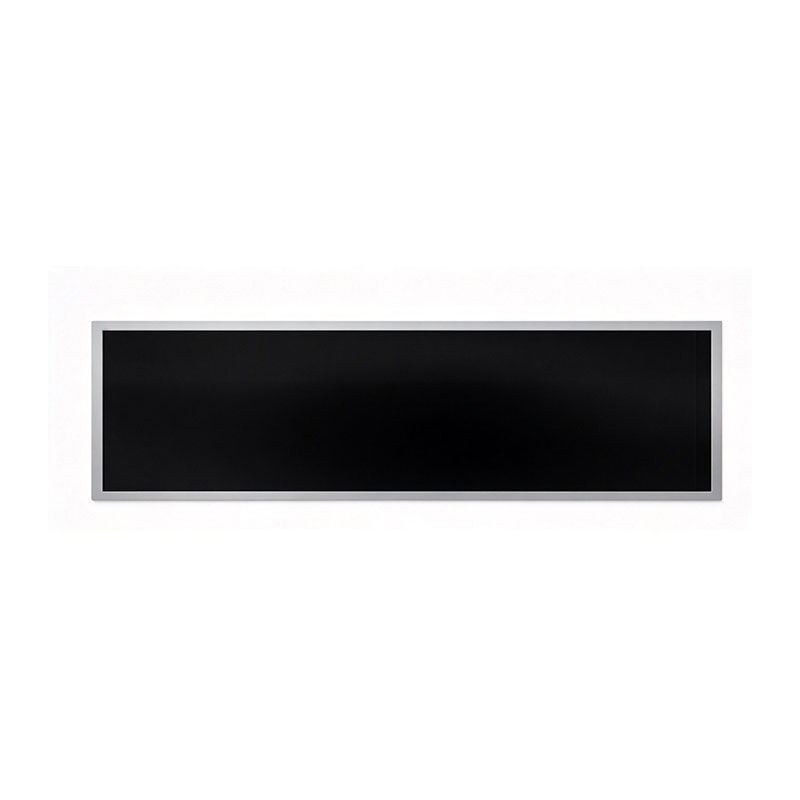

37.7"；定制拉伸条液晶面板——1920×360，IPS，300-1000尼特（型号HT377HBM）
切割成43英寸的尺寸；IPS TFT-LCD模块（1/3切割），带LVDS接口ce 以及可选的HDMI/VGA控制板。专为数字标牌、工业HMI和医疗保健显示器的OEM/ODM项目而设计。
| 快速事实 | |
|---|---|
| 模型 | HT377HBM |
| 尺寸/分辨率 | 37.7"；·1920（RGB）×360（可选3840×720） |
| 宽高比 | 16:3（超宽杆） |
| 面板 | a-Si TFT-LCD、IPS、常黑、透射型 |
| 亮度 | 典型值为1000尼特。（可定制300-1000尼特） |
| 接口 | 51针LVDS·HDMI/VGA通过控制板 |
| 工作温度。 | 0~50°C |
| 最小起订量/样品 | 可提供少量样品·见第6节 |
[索取报价和数据表]·[将您的图纸发送给我们]·[预订工程电话]
1.产品概述
HT377HBM是一款 37.7英寸拉伸条液晶模块通过精密切割主流43英寸；IPS面板高度的三分之一。结果是一个941.18×176.47毫米的有效区域，适合货架边缘显示器、交通信息条、控制室状态栏、自动售货机和售货亭面板、医疗设备标题以及其他不适合标准16:9屏幕的格式。
为什么项目团队选择切割面板方法：
NRE更低，交付周期更短 与需要新掩模工具的原生拉伸面板相比。
自定义尺寸和亮度 根据您的机柜和观看环境进行调整。
成熟、大批量的母玻璃供应 稳定的长期采购。
工程支持 从可行性审查到大规模生产。
2.主要特点
IPS技术 具有89°/89°/89℃/89°（典型值，CR≥10）的视角和任何方向的稳定颜色
典型值为1000cd/m²，可调节范围为300至1000尼特，以适应室内、窗户或半室外使用
1920（RGB）×360分辨率 RGB垂直条纹布局，用于清晰的文本和图形；3840×720可选
1670万色 （8位）
WLED背光 带PWM调光
标准51针LVDS 面板接口，便于与常见的T-CON和驱动板集成
完整的展示套件选项： HDMI+VGA控制板，带5键OSD，DC 12V输入，自动旋转，亮度，对比度，颜色和H/V位置控制
开放式框架模块 设计允许您在自己的表圈和盖玻片中构建
可选附加组件： 光学粘合、盖玻片、AG/AR/AF处理、触摸集成（基于项目）
3.技术规格
3.1液晶面板
| 项目 | 规格 |
|---|---|
| 型号 | HT377HBM |
| 对角线尺寸 | 37.7"；（43英寸1/3切割） |
| 分辨率 | 1920（RGB）×360；可选3840×720 |
| 像素排列 | RGB垂直条纹 |
| 像素间距 | 0.490×0.490毫米（计算） |
| 活动区域（A.A.） | 941.18（宽）×176.47（高）毫米 |
| 外形尺寸 | 971.18（宽）×206.47（高）×20（深）毫米 |
| 面板重量 | ≈ 2.5 kg（型号，仅限模块） |
| 面板类型 | a-Si TFT-LCD、LCM |
| lcd模式 | IPS，通常为黑色，透射式 |
| 表面处理 | 防眩光（雾度25%），硬度3H（典型值）；AR/AF可选 |
| 典型亮度 | 1000尼特（可定制300-1000尼特） |
| 对比度 | 1000:1 (typ.) |
| 响应时间 | 25毫秒（典型值，Tr+Tf） |
| 刷新率 | 60赫兹 |
| 视角 | 89°/89°/89℃/89°（典型值，CR≥10），全视角 |
| 显示颜色 | 16.7米 |
| 背光 | 白色发光二极管 |
| 功耗 | ≈40 W（典型值为1000尼特，面板+背光） |
| 信号接口 | 51针LVDS |
| 供电电压 | 12V（面板） |
| 触摸 | 无触摸功能（可根据要求进行触摸集成） |
| 工作温度 | 0~50°C |
| 储存温度 | −20~70°C |
| 应用领域 | 工业、数字标牌、医疗保健 |
3.2 HDMI/控制板
| 项目 | 规格 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键：电源、菜单、+、-、退出 |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
标有"；的数值；类型。&“；或"；≈"；是标准设计值。每份报价单均附有带测量数据的签名数据表。
4.工程常见问题——切割、可靠性和可靠性；光学性能
以下答案反映了我们的标准流程。在加工或取样之前，每个项目都有一份书面可行性报告进行确认。
4.1切割工艺 / 可行性
你使用哪种切割方法，我能期望什么样的公差？我们使用受控切割工艺（机械划线和断裂或超快激光，根据玻璃厚度和布局选择），然后进行CNC边缘研磨。标准轮廓公差为 ±0.2毫米；审查后要求更严格的容忍度。
切割线会干扰栅极/源极布线或TFT阵列吗？The cut position is defined on the panel's design layout and placed outside the active area and routing zones. The cut is made only in the redundant glass region and does not sever Gate/Source lines, and the retained driver IC/FPC side is kept intact.
您需要我们做什么来进行可行性检查？
带公差的目标轮廓图（DXF/DWG/PDF）
所需的活动区域、挡板和安装位置
亮度、界面和操作环境
预计年产量和项目进度
We review these against the mother panel's array design and reply with a feasibility report.
边缘质量标准是什么？
边缘碎裂：≤0.2mm（向内），放大10倍检查
微裂纹：无延伸到密封或活动区域
边缘经过研磨和倒角处理，以消除应力集中
4.2边缘密封 / 可靠性
切割边缘如何密封以防止水分和液晶泄漏？切割和研磨后，用 UV固化封边胶 applied by an automated dispensing process, cured, and inspected. The sealed edge is then protected by the module's frame or an additional protective layer as specified.
模块可以通过哪些可靠性测试？工业级模块的标准测试计划（测试条件根据项目量身定制）：
| 测试 | 典型条件 |
|---|---|
| 高温储存 | 70°C，240小时 |
| 低温储存 | −20°C，240小时 |
| 高温/高湿操作 | 50°C/90%相对湿度，240小时（可根据要求延长条件） |
| 热冲击 | −20摄氏度⇄ 70 °C，100次循环 |
| 振动 | IEC 60068-2-6，正弦扫描 |
| 包装掉落/震动 | ISTA 2A或客户定义 |
来自类似切割面板项目的报告可以在NDA下共享。
边缘漏光或颜色偏移是一个问题吗？通过边缘密封质量、黑矩阵/边框掩模和背光边框设计来控制切割边缘附近的漏光。在进料检验和最终检验时检查Mura和边缘亮度均匀性，并在样品批准阶段与您商定验收/拒收标准。
4.3成本、收益 / 前置时间
NRE和采样交付周期是什么？NRE取决于所需的切割形状、背光修改和界面定制。可行性审查后按项目报价。 第一批工程样品（通常为20件）通常在3-5周内发货 图纸批准后。
在大规模生产中，我可以期待什么产量？在试运行期间验证产量。稳定的切割面板工艺通常达到 95%以上最终模块产量；目标已在您的报价和商定的验收标准中得到确认。
最小起订量和数量条款是什么？样品订单从少量开始。批量生产最小起订量是针对具体项目的，并与报价一致；请分享您的预测，我们将提出最经济的批量。
5.典型应用
数字标牌： 货架边缘和零售信息条、交通和机场信息栏、电梯和寻路显示器
工业与；控制： 控制室状态栏、机器HMI标题、测试设备和仪表板
医疗保健： 医疗推车、患者监护仪辅助显示器、成像设备状态栏
售货亭 / 出售： 自助终端、电动汽车充电器显示屏、自动售货机面板
汽车售后市场；运输： 公共汽车/铁路乘客信息（以项目验证为准）
6.OEM/ODM定制
| 选项 | 范围 |
|---|---|
| 面板尺寸/切割比 | 定制，基于43英寸；或其他母面板 |
| 亮度 | 300-1000cd/m² |
| 分辨率 | 1920×360（标准），3840×720（可选） |
| 接口 | LVDS（标准），可应要求提供eDP/MIPI |
| 控制板 | HDMI/VGA（标准）、DP/DVI/Android播放器可应要求提供 |
| 光学贴合 | 可选的 |
| 盖玻璃/触摸 | 可应要求提供电容式触摸和定制盖板玻璃 |
| 表面处理 | AG/AR/AF |
| 品牌与；包装 | 定制徽标、标签和包装 |
7.质量与；合规
8.订购信息
| 项目 | 细节 |
|---|---|
| 零件编号 | HT377HBM |
| 包裹 | 防静电托盘+出口纸箱 |
| 国际贸易术语 | EXW/FOB/DDP（基于项目） |
| 支付 | T/T，样品支付PayPal |
| 文件 | 数据表、图纸、RoHS/REACH、测试报告（NDA） |
准备好开始你的项目了吗？
将您的图纸、目标体积和应用程序发送给我们，我们的工程师将返回 可行性审查、样品报价和交付周期在1-2个工作日内。
