由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P380IVN01.0 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 38.2" （42" 母面板8/15切割面板，非天然棒材） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 1920（RGB）×570，3.37:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 930.24（宽）×276.16（高）毫米 | ||
| 外形尺寸 | 958.45（宽）×304.85（高）×29.29（深）毫米 | ||
| 面板重量 | 4.80公斤（型号） | ||
| 表面处理 | 哑光（雾度11%） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 16.7M/1.07B彩色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，30K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位/10位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM液晶显示器解决方案——由我们构建。为您配置。
对于从制造合作伙伴而非贸易公司采购定制LCD显示器的工程团队、采购经理和项目所有者来说。
HITULCD是深圳市韩图佳实科技有限公司的制造品牌。我们在内部生产LCD模块和显示解决方案，从面板采购和切割、背光/粘合到最终组装和测试，为原始设备制造商、系统集成商和分销商提供直接的工程、定制和生产渠道，而您的规格和我们的生产线之间没有中间层。
我们为谁而建
我们的OEM/ODM计划是围绕以实际采购显示组件为生的买家类型构建的，而不是一次性的消费者购买：
| 客户类型 | 您通常需要我们提供什么 |
|---|---|
| 工业自动化/HMI集成商 | 宽温、高亮度面板，可在工厂环境中全天候工作；非标准控制面板切口的定制切割 |
| 零售 / 数字标牌系统建设者 | 延伸的条形和窗口式显示屏，超薄边框，亮度可根据货架边缘或店面玻璃进行调整 |
| 运输/过境集成商 | 坚固耐用、耐振动的显示屏，适用于公共汽车/铁路乘客信息系统，符合欧盟/美国交通计划 |
| 户外广告 / 数字户外 | 2000–3000cd/m²直下式照明面板，防风雨外壳集成，公共设施的宽视角 |
| 加油站 / 自助终端OEM | 阳光可读面板，定制纵横比，以适应现有的泵/售货亭外壳 |
| 医疗设备制造商 | 认证就绪的面板（CE/FCC/RoHS作为基准，UL/CCC/ECA根据要求），具有受监管采购的记录可靠性测试 |
如果你的项目不适合一个类别——大多数定制切割和非标准尺寸的项目都不适合——这正是下面工程审查步骤的目的。
什么；OEM/ODM”；实际上是指这里
OEM（原始设备制造商）： 你提供规格——尺寸、亮度、界面、机械图纸、品牌——我们根据它进行制造。
ODM（原始设计制造商）：您带来了应用要求（例如，；公交车站亭的38" 阳光可读条形显示器，必须能在-20°C至60°C的温度下储存"），我们的工程团队设计面板配置、背光和接口以满足要求，然后进行制造。
大多数项目都介于两者之间——客户带着目标尺寸或现有的外壳到达，需要我们的工程团队来填补其余的部分。这很正常，这也是我们的定制服务增加最大价值的地方。
定制范围
| 参数 | 什么是可调节的 |
|---|---|
| 尺寸/纵横比 | 标准尺寸5.5" -98" ；拉伸杆和非标准比率的定制切割（母板切割，全栅极/源极电路间隙审查） |
| 亮度 | 350–3000cd/m²，边缘照明或直下照明背光，具体取决于目标勒克斯环境 |
| 接口 | HDMI、VGA、LVDS、eDP——尽可能与您现有的控制器板匹配 |
| 触摸 | 投射电容式触摸，包括工业环境下的戴手套使用调谐 |
| 机械集成 | 边框宽度、外壳/外壳兼容性、安装硬件、光学粘合 |
| 品牌化 | 徽标放置、自有品牌包装、定制广告/控制板 |
| 文档 | 每个定制项目都提供完整的技术文件和DFM（可制造性设计）审查 |
OEM/ODM项目如何与我们一起运行
规格进气量 --发送您的目标尺寸、亮度、界面、应用环境（室内/室外、温度范围、振动/冲击暴露）以及任何现有的外壳图纸。
可行性与；DFM审查 --我们的工程团队确认切割可行性（如适用）、电路间隙和机械配合，并返回可行性图纸和报价。
样品生产 --生产并运送首件样品供您验证。对于符合条件的批量订单，样品费通常可以退还。
可靠性签收 --根据您的认证要求（消费级与工业级），共享或独立验证环境和结构测试数据。
大规模生产 --根据我们的现有产能安排生产；您收到的是生产和检验记录，而不仅仅是一个装运的箱子。
持续的工程支持 --直接联系技术团队进行规范修订、第二个源代码要求或产品线扩展，而不是通过仅限销售的中介。
制造业 / 质量基础设施
内部生产：组装和测试通过我们自己的流程进行，而不是分包和重新标记
洁净室制造：ISO 14644-1认证的面板粘合和组装洁净室
生产能力：12000+台/月，支持原型、小批量和批量项目
标准交货时间：标准配置为2-3周；4-6周用于定制切割或定制亮度程序
认证：ISO 9001、CE、FCC、RoHS、REACH、WEEE为标准；UL、CCC、EAC可应要求提供
保修：12个月标准产品保修，工程支持；批量OEM订单的延长条款可协商
商业条款
| 项目 | 细节 |
|---|---|
| 最低起订量 | 标准规格为1个单位；定制切割、亮度或边框更改可能会提高最小起订量（在报价中确认） |
| 装运条款 | EXW、FOB或CIF |
| 支付 | T/T（批量订单标准）、L/C（大批量）、PayPal（样品，买方保护）、O/A（长期合作伙伴） |
| 保单样本 | 在批量订单承诺之前可用，样品费通常可在符合条件的订单中退还 |
供应商验证
对于执行标准供应商尽职调查的采购团队：
法律实体：深圳市韩图佳实科技有限公司。
统一社会信用代码：914403003060684468
法定代表人：陈云
注册资本：200万元
成立：2014年5月23日（运营11+年）
业务状态：活动/运行中
注册工厂地址：中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
通过向我们发送您的目标尺寸、亮度、接口和应用环境，开始OEM/ODM查询。我们将返回一份可行性审查和报价，包括NRE（如适用）、样品交付周期和您特定项目的最小起订量。

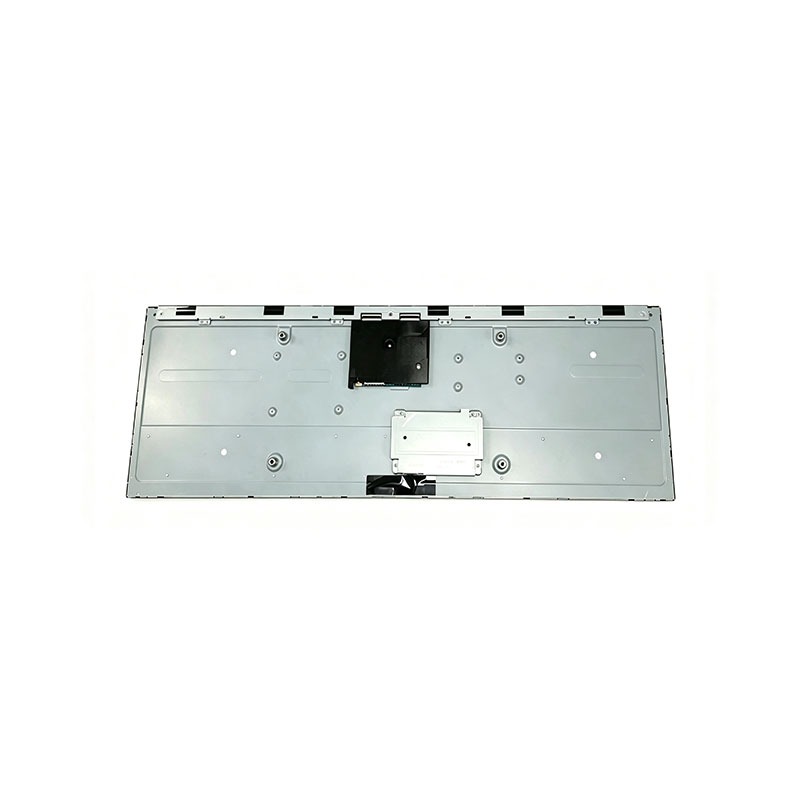

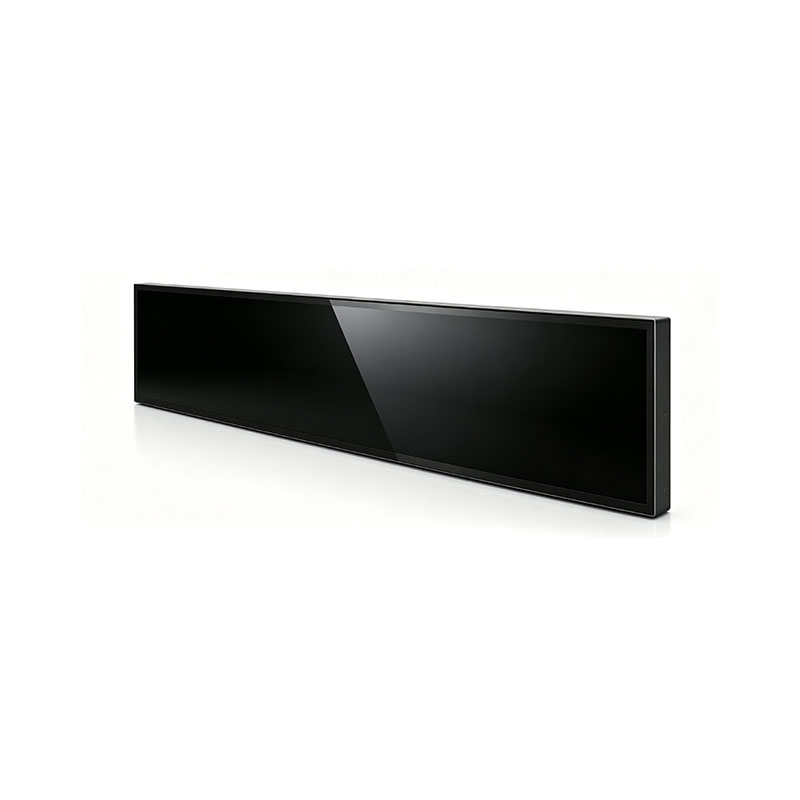

38.2" 定制切割液晶条模块（P380IVN01.0）——技术 / 工程简介
适用于评估定制切割拉伸条显示器的海外工程师、采购经理和项目业主
该模块由42" 的；使用8/15切割比的母板（不是天然条形板）。由于切割面板产品与标准现成面板具有不同的工程和可靠性风险，因此本简报回答了我们的海外合作伙伴在发布采购订单之前最常提出的问题——围绕工艺可行性、可靠性/密封性和成本/良率/交付周期进行组织。
1.切割工艺 / 工程可行性
切割方法对于此类尺寸和纵横比（930.24×276.16 mm有效面积，64:19），我们默认为 机械轮切割 对于标准公差请求，请移至 超快激光切割 当客户要求更严格的边缘公差、最小的微裂纹或靠近活动显示器边界的切割线时。一旦我们看到您的确切尺寸和公差要求，我们就会逐案确认推荐的方法——我们不会为所有项目固定一种方法。
布线和电路间隙每个定制切割都与母面板进行了核对 栅极/源极驱动器线和TFT阵列布局 在我们确认可行性之前。这是最重要的设计审查步骤，因为与有源电路迹线相交的切割线会导致死区或信号故障，而不是外观问题。
为了进行此检查，我们要求客户在询价阶段提供：
目标切割尺寸（宽×高）和相对于面板参考角的位置
每边所需公差（±mm）
任何机械约束（安装孔、挡板重叠、连接器间隙）
最终图像的预期方向/旋转
我们返回a 可行性图 在任何工具或样品工作开始之前，确认所请求的切割线是否清除了所有活动电路。
边缘处理切割后的边缘经过研磨/抛光，以控制平整度并抑制在热应力或机械应力下可能传播的微裂纹。标准精加工目标在报价阶段与您共享，可以针对更高的振动或室外应用进行收紧。
2.可靠性 / 边缘密封
密封过程切割边缘采用二次密封工艺（通常是紫外线固化的边缘密封剂，根据应用情况可提供替代树脂密封剂）进行处理，以防止液晶泄漏和水分进入切割线。这是我们发货的每个定制切割面板的强制性步骤，而不是可选的升级。
可靠性测试根据您的最终应用（消费级与工业级），来自可比项目的切割模块已经过以下验证：
双85测试 （85°C/85%相对湿度，高温/高湿浸泡）
高/低温循环 （热冲击）
结构跌落测试
我们可以根据要求共享可比拉伸杆切割程序的代表性测试数据——实际通过/失败标准和样本量在项目启动时根据您的目标认证水平与您达成一致。
切割边缘的光学性能切割和封边后的主要光学风险是 漏光 沿着封闭的边界并本地化 Mura（颜色偏移/不均匀性）在切割线附近。两者均在生产质量控制下接受检查，是我们在批量生产前与您共同确定的验收标准的一部分，包括商定的检查距离/角度和可接受的泄漏宽度，因为；无可见缺陷”；需要一个可衡量的定义才能在PO中执行。
3.成本、收益 / 前置时间
NRE和第一个样品一旦我们有了您的尺寸和公差规格，每个项目都会报价新的定制切割程序的工程成本（可行性审查、切割夹具/夹具设置、密封工艺评定）——它们不是固定的，因为它们会随着切割线与有源电路的距离和所需的公差而变化。首件样品（约20件）通常在可行性签字后；确切的交货时间在报价时确定，取决于母板的可用性和切割方法。
大规模生产预期
最低起订量：标准规格单位从1个开始；定制切割、亮度或边框更改可能会提高最小起订量，在报价时确认
标准交货时间：标准配置为2-3周；4-6周用于定制切割/定制亮度项目
生产能力：全线12000多台/月，支持原型、小批量和批量项目
一旦可行性审查和第一个样品结果出来，合格切割计划的预期产量就会共享——这是一个诚实的答案，因为产量取决于具体的切割几何形状，而不是我们在看到您的图纸之前可以引用的一个包层编号
基板参考（P380IVN01.0）
| 项目 | 细节 |
|---|---|
| 对角线尺寸 | 38.2"；（从42英寸母版切割，切割比8/15） |
| 分辨率 | 1920（RGB）×570，3.37:1 |
| 活动区域 | 930.24（宽）×276.16（高）毫米 |
| 外形尺寸 | 958.45（宽）×304.85（高）×29.29（深）毫米 |
| 面板类型 | a-Si TFT-LCD，AMVA3，常黑，透射型 |
| 亮度 | 700 cd/m²（典型） |
| 对比度 | 4000:1 (typ.) |
| 视角 | 89°/89°/89℃/89°（CR≥10） |
| 表面处理 | 哑光、雾度11% |
| 背光 | WLED，30000小时，集成LED驱动器 |
| 接口 | 51针，0.5mm LVDS（2ch，8/10位）；HDMI/VGA控制板，直流12V-5A |
| 操作/储存温度 | 0–50摄氏度/−20–60摄氏度 |
| 认证 | ISO9001、CE、RoHS、FCC、REACH、WEEE（可应要求提供UL/CCC/ECA） |
| 保修 | 12个月，有工程支持 |
供应商验证
法律实体：深圳市韩图佳实科技有限公司。
统一社会信用代码：914403003060684468
成立：2014年5月23日（运营11+年）
工厂：中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
装运条款：出厂价/离岸价/到岸价
支付：电汇、信用证（大额）、PayPal（示例）、O/A（长期合作伙伴）
要推进特定项目，请向我们发送您的目标切割尺寸、公差要求和应用环境（温度范围、振动/冲击暴露、室内/室外）。我们将返回一份可行性图纸和报价，包括NRE、样品交付周期和您的确切配置的最小起订量。
