由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT425HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 42.5" （49" 1/5切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×216，可选3840×512 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1073.78（宽）×120.8（高）毫米 | ||
| 外形尺寸 | 1103.78（宽）×150.8（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 500cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | ‑ | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业的 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制条形液晶切割解决方案|任何尺寸，任何纵横比
从12" 86" 母面板，切割成您产品所需的精确尺寸。超宽拉伸液晶显示器，经过工程设计、密封、驱动和交付，可随时集成。
在货架上找不到合适的酒吧展示？请将您的尺寸发给我们。我们将在1-2个工作日内告诉您我们是否以及如何构建它。
1.为什么要显示自定义剪切条？
标准的16:9和4:3面板很少适合现代产品中狭窄细长的空间。零售、运输、工业和商业设备对拉伸条显示器的需求不断增长，现成的条尺寸有限，完全定制的单元交付周期长，加工成本高。
将标准、大规模生产的开孔面板切割成您的尺寸，您将：
| 挑战 | 我们的切割解决方案 |
|---|---|
| 标准尺寸不适合外壳 | 母板限制范围内的任何杆长和高度 |
| 全定制电池开发成本太高 | 使用经过验证的批量生产的面板；没有新的电池工具 |
| 开发周期长 | 以周而非月为单位进行采样 |
| 小众酒吧面板供应不稳定 | 来自主流面板生产线，长期稳定供应 |
| 需要更高的亮度或特殊的界面 | 背光、驱动板、触摸和粘合根据项目量身定制 |
2.我们可以削减什么
我们为几乎任何条形尺寸提供切割解决方案，但须对母面板的电路布局进行可行性审查。
| 参数 | 能力 |
|---|---|
| 母板尺寸 | 12特此；；–86农业；（IPS/VA/TN，非晶硅TFT） |
| 典型的条形纵横比 | 2:1、3:1、4:1、5:1、8:1、10:1及以后 |
| 切割分数 | 1/2、1/3、1/4、1/5、1/6或自定义尺寸 |
| 示例：42.5" bar（来自49" 面板） | 1920×216，有效面积1073.78×120.8毫米 |
| 分辨率 | 原生切割分辨率，或通过自定义驱动板重新映射（例如3840×512） |
| 切割公差 | ±0.2毫米（车轮），±0.1毫米（激光） |
| 方向 | 风景或肖像装置 |
最终可行性取决于栅极/源极布线、TFT阵列边界、驱动器IC位置和目标尺寸。
3.我们的全方位服务OEM/ODM解决方案
切割和面板加工
机械轮切割 对于具有成本效益的标准项目
超快激光切割 用于精密公差、窄边界和更干净的边缘
切边≤0.2mm（砂轮）/≤0.1mm（激光）；100%显微镜边缘检查
边缘密封
UV固化一次密封胶加二次防潮胶
防止水分进入和液晶泄漏
全周密封连续性检查
光学工程
遮光设计，控制边缘漏光和色偏
新尺寸的背光重新设计：WLED， 300-1000cd/m²
100%光学检测（Mura、均匀性、边缘泄漏）
电子和接口
自定义 驱动器/控制板：HDMI、VGA、DP、LVDS、eDP、MIPI（取决于项目）
可选的 Android/Linux媒体播放器板 用于独立标牌
具有亮度、颜色、对比度、旋转和H/V位置控制的OSD
自定义固件、启动标志和EDID
机械和集成
定制边框、支架、底盘和电缆长度
光学贴合，盖板玻璃，防眩光/防反射处理
投射电容式或红外触摸 按需
扩展的温度和高湿度变化（取决于面板选择）
品牌化
自有品牌、自定义OSD徽标、自定义包装
4.我们的过程：从创意到批量生产
| 步骤 | 发生了什么 | 典型时间 |
|---|---|---|
| 1.需求评审 | 您可以共享大小、亮度、界面、环境和音量 | 1-2天 |
| 2.可行性研究 | 我们检查母板布线、切割线、驱动器兼容性，并给出报价 | 2-5天 |
| 3.图纸确认 | 2D/3D机械图纸和规范批准 | 3-5天 |
| 4.样品构建（例如20件） | 切割、密封、背光、控制板组装 | 15-25个工作日 |
| 5.验证 | 根据商定的计划进行光学检查和可靠性测试 | 2-4周 |
| 6.试运行 | 工艺稳定和产量确认 | 2-3周 |
| 7.批量生产 | 具有批次可追溯性的计划交付 | 订单后30-45天 |
5.可靠性和质量保证
切割面板项目的典型验证计划（每个项目商定的最终条件）：
| 测试 | 条件（典型） |
|---|---|
| 高温操作 | 50°C，500小时 |
| 低温运行 | 0°C，500小时 |
| 高温/低温储存 | 70°C/-20°C，240小时 |
| 湿热 | 60°C/90%相对湿度，240小时（85°C/85%相对湿度可用） |
| 热冲击 | -20摄氏度↔ 70°C，100次循环 |
| 振动 | 随机，IEC 60068-2-64（自定义配置文件） |
| 包装跌落试验 | ISTA 2A |
预期批量生产产量： ≥ 95% 飞行员稳定后
100%最终检验；批次级可追溯性
ISO 9001质量体系；应要求提供CE/RoHS/REACH声明
NDA下类似项目的测试报告
6.商业条款
| 项目 | 信息 |
|---|---|
| 新关系能量 | 基于项目，图纸审查后报价；批量订单可退款 |
| 采样 | 20件起 |
| 最低起订量 | 100件（标准切割）；基于项目的特殊要求 |
| 样品交期 | 15-25个工作日 |
| 批量生产交付周期 | 30-45天 |
| 保修 | 12个月 |
| 付款/国际贸易术语解释通则 | T/T；FOB/EXW/DAP可用 |
| 知识产权和保密性 | 设计披露前保密协议可用 |
7.我们提供的应用
| 工业 | 典型用途 |
|---|---|
| 零售 | 货架边缘展示、动态价格标签、促销条、冷藏门展示 |
| 运输 | 巴士、火车、地铁和机场乘客信息显示器 |
| 自动售货机和售货亭 | 封檐带和状态栏显示 |
| 工业的 | 控制面板状态栏、HMI、机器仪表板 |
| 商业的 | 数字标牌、菜单板、电梯显示器、窗户显示器 |
| 医疗和实验室 | 设备状态和仪表显示 |
| 音频和娱乐 | 调音台、游戏柜、舞台设备 |
8.特色型号：HT425HBM（42.5英寸条形显示器）
我们切割能力的一个典型例子：49英寸；面板被切割至1/5的高度。
| 项目 | 规格 |
|---|---|
| 分辨率 | 1920×216（可选3840×512） |
| 活动区域 | 1073.78×120.8毫米 |
| 大纲 | 1103.78×150.8×20毫米 |
| 技术 | IPS，500尼特（300-1000尼特定制），89°视角 |
| 接口 | HDMI+VGA，直流12V/5A |
9.常见问题
你能剪任何尺寸吗？几乎任何尺寸的酒吧都在母面板的物理限制范围内。可行性取决于面板的电路布局，请向我们发送您的目标尺寸，我们将予以确认。
你需要开始什么？目标尺寸和公差、机械图纸（DXF/STEP/PDF）、亮度和接口要求、操作环境和预期体积。
切割会影响可靠性吗？我们的工艺中内置了边缘密封、光学屏蔽和全面验证测试。我们共享NDA下可比项目的可靠性数据。
你们也提供控制器和背光吗？对。我们提供完整的模块：切割LCD、重新设计的背光和匹配的控制板。
你能支持小批量项目吗？是的，样品20件，生产100件，可灵活缩放。
你如何保护我们的设计？我们在收到您的图纸之前签署保密协议，从不分享客户的设计。
10.启动自定义栏显示项目
告诉我们您的尺寸、数量和应用。我们的工程师将在以下时间内回复可行性审查和报价 1-2个工作日.
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
规格为典型值，如有更改，恕不另行通知。样品、数据表、2D/3D图纸和测试报告可应要求提供。

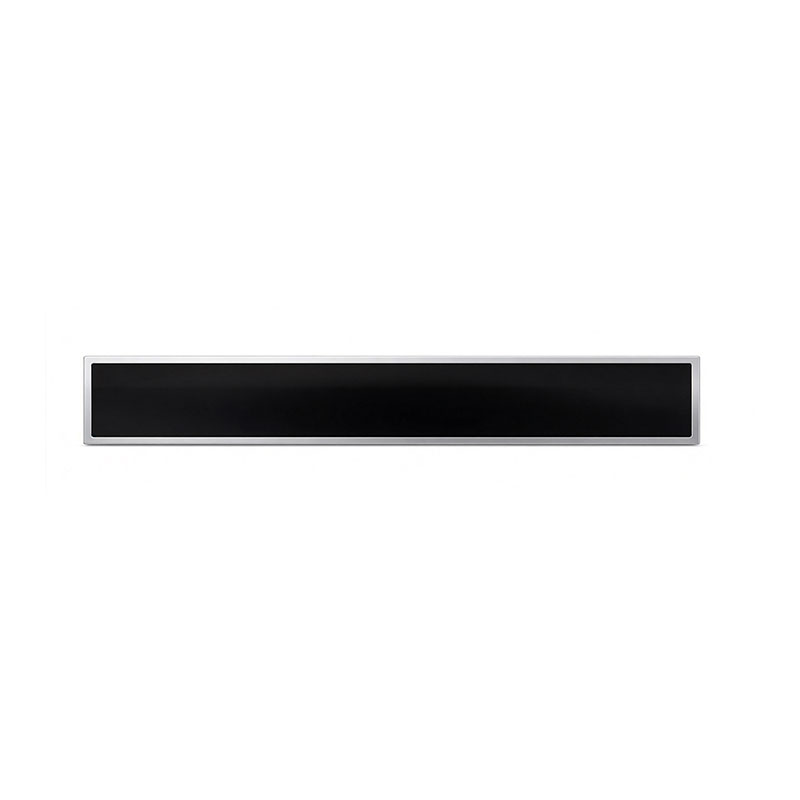

42.5"；条形液晶显示器|1920×216 IPS |500尼特|HDMI+VGA| 49英寸定制切割；面板
型号：HT425HBM·工业级超宽条形显示器，适用于零售、交通、数字标牌等领域；设备集成
超宽8.9:1宽高比·全视角IPS·即用HDMI/VGA控制板·可定制亮度、分辨率、尺寸和接口
1.概述
这 HT425HBM是一个42.5英寸的拉伸条形LCD模块；将开孔面板切割至其高度的1/5（“1/5切割”）。它是一个完整的即插即用套件：LCD模块、WLED背光、LVDS电缆和带OSD的HDMI/VGA控制板。
它专为需要超宽、超薄显示器的OEM/ODM项目而设计，标准16:9屏幕不适合：货架边缘显示器、自动售货机和售货亭面板、电梯和公共汽车乘客信息条、控制面板状态栏和工业HMI。
为什么工程师和采购团队选择它
预制切割工艺–经过验证的切割、边缘密封和驱动器重新映射可减少您的R&；D风险和上市时间。
集成控制板 –没有单独的定标器设计；HDMI/VGA输入，12V直流电源。
广泛定制 –亮度300–1000尼特，可选3840×512分辨率，自定义尺寸，界面，触摸和粘合。
稳定的供应和可追溯性 –具有批次级可追溯性的一致面板采购。
2.主要特点
| 特征 | 利益 |
|---|---|
| 42.5"；超宽条形（有效面积1073.78×120.8mm） | 适合狭窄细长的安装空间 |
| 1920（RGB）×216像素，RGB垂直条纹 | 清晰的文本和流畅的滚动内容；方形像素（间距约0.559mm） |
| IPS，通常为黑色，透射式 | 视角宽广，色彩稳定 |
| 89°/89°/89°/89° (Typ., CR ≥ 10) | 可在面向公众的安装中从任何角度读取 |
| 典型值为500尼特（自定义值为300-1000尼特） | 从室内零售到高环境光或面向窗户的使用 |
| 16.7M色（8位） | 准确的品牌颜色和图像 |
| HDMI+VGA输入，带5键OSD | 易于集成和现场调整 |
| DC 12 V/5 A输入 | 使用通用适配器的简单电源设计 |
| 20mm低剖面深度 | 超薄外壳设计 |
3.技术规格
3.1液晶面板
| 项目 | 规格 |
|---|---|
| 型号 | HT425HBM |
| 对角线尺寸 | 42.5"；（从49英寸面板切割，1/5切割） |
| 面板类型 | a-Si TFT-LCD、LCM |
| 液晶显示技术 | IPS，通常为黑色，透射式 |
| 分辨率 | 1920（RGB）×216（可选：3840×512） |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A.） | 1073.78（宽）×120.8（高）毫米 |
| 外形尺寸 | 1103.78（宽）×150.8（高）×20（深）毫米 |
| 面板重量 | 约2.6公斤（典型） |
| 表面处理 | 防眩光（雾度~25%），3H硬度（典型值） |
| 典型亮度 | 500 cd/m²（可定制300–1000 cd/m²） |
| 对比度 | 1000:1 (Typ.) |
| 响应时间 | 25毫秒（典型，灰色到灰色） |
| 视角 | 89°/89°/89℃/89°（典型，CR≥10），全视角 |
| 显示颜色 | 16.7M（8位） |
| 刷新率 | 60赫兹 |
| 背光类型 | 白色发光二极管 |
| 背光寿命 | 30000小时（典型值，亮度为50%） |
| 功耗 | 500尼特时约为35 W（典型值），面板+背光 |
| 信号接口 | 51针LVDS |
| 面板电源电压 | 12 V（型号） |
| 触摸屏 | 无触摸（投射电容可选） |
| 应用领域 | 工业的 |
| 工作温度 | 0~50°C |
| 储存温度 | -20~70°C |
3.2 HDMI/控制板
| 项目 | 规格 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键：电源、菜单、+、-、退出 |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 输出到面板 | 51针LVDS |
4.定制选项（OEM/ODM）
亮度： 300-1000尼特；用于阳光可读用途的高亮度背光
决心 1920×216标准；3840×512可选
切割尺寸： 备选钢筋长度和高度，须经可行性审查
接口： HDMI、VGA、DP或自定义驱动板（可提供Android/Linux媒体播放器板）
触摸： 投射电容或红外触摸
光学粘合/盖玻片： 适用于室外、振动和防冷凝需求
延长温度： 可应要求提供，视面板和背光选择而定
机械： 自定义挡板、支架、电缆长度、连接器方向
品牌： 自有标签，自定义OSD徽标
5.切割面板工程常见问题
买家经常问切割面板如何保持可靠。这些是我们的标准答案。
5.1切割方法和公差
| 项目 | 标准 |
|---|---|
| 切割方法 | 机械轮切割（标准）；用于精密公差或窄边界项目的超快激光切割 |
| 切割公差 | ±0.2毫米（车轮）/±0.1毫米（激光） |
| 边缘碎裂 | ≤0.2毫米（车轮）/≤0.1毫米（激光） |
| 微裂纹控制 | 100%显微镜边缘检查；没有裂纹向活性区域传播 |
5.2电路布局可行性
在每个项目之前，我们会审查原始面板的栅极/源极布线、TFT阵列边界和驱动器IC位置，并将切割线放置在布线和有源区之外。
为确认可行性，请发送给我们：
目标有效面积、外形尺寸和公差
带安装孔和挡板的机械图纸（DXF/STEP/PDF）
所需的亮度、界面和操作环境
预计年产量和项目进度
5.3边缘密封
切割边缘用密封 UV固化密封剂加上二次防潮粘合剂，防止水分进入和液晶泄漏。
沿整个切割边缘施加密封，并检查其连续性。
5.4光学性能
通过边缘密封、遮光胶带和背光/边框设计来控制边缘漏光和色偏。
装运前进行100%光学检查（Mura、边缘漏光、颜色均匀性）。
6.可靠性测试
切割面板项目的典型验证计划（每个项目商定的最终条件）：
| 测试 | 条件（典型） | 标准 |
|---|---|---|
| 高温操作 | 50°C，500小时 | 无功能或光学缺陷 |
| 低温运行 | 0°C，500小时 | 无功能或光学缺陷 |
| 高温储存 | 70°C，240小时 | 无功能或光学缺陷 |
| 低温储存 | -20°C，240小时 | 无功能或光学缺陷 |
| 湿热 | 60°C/90%相对湿度，240小时（85°C/85%相对湿度可用于边缘密封验证） | 无泄漏，无分层 |
| 热冲击 | -20摄氏度↔ 70°C，100次循环 | 无裂纹，无密封失效 |
| 振动 | 随机振动符合IEC 60068-2-64（自定义配置文件） | 测试后功能正常 |
| 跌落/冲击（包装） | 根据ISTA 2A | 无损坏 |
根据保密协议，合格的买家可以获得可比切割项目的测试报告。
7.质量、产量和交付周期
| 项目 | 信息 |
|---|---|
| 质量体系 | ISO 9001，100%最终检验 |
| 合规 | CE、RoHS、REACH（根据要求声明） |
| 预期批量生产产量 | ≥95%（试运行稳定后的目标） |
| NRE（定制切割/工具） | 基于项目；图纸审查后报价，可根据批量订单退款 |
| 取样（20件） | 图纸确认后15-25个工作日 |
| 批量生产交付周期 | 采购订单和样品批准后30-45天 |
| 最低起订量 | 标准型号100件；基于项目的定制裁剪 |
| 保修 | 12个月 |
| 包装 | 防静电、减震纸箱；出口托盘 |
| 付款/国际贸易术语解释通则 | 根据要求，电汇、离岸价/EXW/DAP |
8.典型应用
零售货架边缘和价格标签显示
自动售货机和自助服务亭
公共汽车、火车、地铁和电梯乘客信息
工业控制面板和HMI状态栏
医疗和实验室设备
数字标牌和菜单板
音频/广播设备和游戏柜
9.盒子里有什么
1×HT425HBM LCD模块，带WLED背光
1×HDMI/VGA控制板，带OSD键盘
1×LVDS电缆（51针）
1×DC 12 V/5 A电源适配器（可应要求提供区域插头）
1×HDMI线缆（可选）
1×规格表和机械图
10.请求报价或样品
请将您的目标尺寸、亮度、界面、数量和环境发送给我们，我们的工程师将在1-2个工作日内回复可行性审查和报价。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
规格为典型值，如有更改，恕不另行通知。可应要求提供完整的数据表、2D/3D图纸和测试报告。
