由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT427HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 42.7" （49" 1/4切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×270，可选3840×540 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1073.78（宽）×151（高）毫米 | ||
| 外形尺寸 | 1103.78（宽）×181（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 1000cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | 700:1 (Typ.) | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业的 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制条形液晶解决方案——任意尺寸，根据您的规格定制
需要一个标准尺寸无法提供的显示器吗？我们将大尺寸TFT-LCD面板切割成定制的拉伸条形显示器，密封它们，重建背光，并按照您的项目所需的确切长度和高度交付经过测试的现成集成模块。
发送您的要求·请求可行性审查
为什么要显示自定义栏？
产品设计师正在远离16:9的屏幕。零售货架边缘条、乘客信息栏、机器状态栏、电梯和自动售货机显示器以及控制台或仪表板色带都需要 超宽、超薄格式 那个目录面板不提供。
开发小批量、非标准尺寸的新玻璃通常意味着高加工成本和长交付周期。从经过验证的大规模生产的面板上切割，您将获得：
| 传统定制玻璃 | 面板切割解决方案（我们的） |
|---|---|
| 新口罩和玻璃的高NRE | 低NRE，基于经过验证的大规模生产面板 |
| 开发周期长 | 更快的样本：通常为4-6周 |
| 最小起订量高 | 项目和中等批量订单的灵活最小起订量 |
| 固定为原始设计 | 长度、高度和纵横比为您量身定制 |
我们能提供什么
任意条形尺寸，任意纵横比
我们从大幅面面板开始，切割到您的目标尺寸。典型电源板：
| 源面板 | 条形图输出示例（参考） |
|---|---|
| 32" – 43" | 8.8特此声明；10.3农业；12.3农业；14.9农业；19.4农业；”；23.1农业；”；条形图格式 |
| 49" – 55" | 28特此；；37农业；”；42.7农业；（1/4切割），47“西北”；条形图格式 |
| 65" – 75" | 45" ，54" 62" 以及更长的条形图格式 |
| 86" 以及以上 | 用于建筑和大型标牌的超长杆 |
最终尺寸选项取决于源极面板的单元布局、驱动器IC位置和您的公差。请将您的目标尺寸发送给我们，我们将确认哪个源面板给出最佳结果。
参考项目：HT427HBM-42.7" 条形显示器（1920×270，1000cd/m²），从49" 切割而成；面板。
完整模块重建
我们交付的是成品LCM，而不仅仅是切割玻璃：
精密切割： 机械轮切割或超快激光切割，根据公差和形状选择
边缘密封： 用于防潮和液晶保护的自动UV固化密封剂
背光重新设计： WLED条、光导、反射器、光学膜和边框已根据新格式调整大小
驱动器和PCB： 根据需要重新布线FPC/COF和控制板
控制板选项： LVDS、eDP、HDMI、VGA、MIPI等接口
全面测试： 装运前的光学、电气和可靠性测试
OEM服务（您的设计，我们的制造）
已经有机械设计和规格了吗？我们以此为基础。
从2D/3D图纸构建到打印制造
自有标签包装、标签和序列号
自定义亮度（300–1000+cd/m²）、色温和伽玛
定制连接器、FPC长度、电缆组件和安装支架
您的徽标、启动屏幕和OSD语言
长期供应协议和委托库存计划
ODM服务（我们与您共同设计）
有应用程序但还没有规范？我们的工程师开发完整的解决方案。
可行性研究和推荐来源小组
机械设计：框架、支架、外壳、光学粘合
背光和热设计，可实现高亮度运行
控制板和固件开发（OSD、自动旋转、缩放、自定义分辨率）
触摸集成：投射电容或红外
原型构建、验证测试和设计冻结
文件：数据表、2D/3D图纸、测试报告
自定义选项
| 类别 | 选项 |
|---|---|
| 尺寸 | 源面板内的任何长度和高度；自定义纵横比，如4:1、6:1、8:1、12:1 |
| 分辨率 | 原生于切割区域，或通过控制板缩放（例如，1920×270、3840×540，其他可根据要求） |
| 亮度 | 标准300-500cd/m²；高达1000cd/m²及以上的高亮度 |
| 面板模式 | IPS或VA，透射式；常黑 |
| 接口 | LVDS、eDP、MIPI、HDMI、VGA、USB-C等 |
| 表面 | 防眩光、防反射、防指纹、光学粘合 |
| 触摸 | 投射电容（PCAP）、红外或无 |
| 温度 | 标准0-50°C；根据要求扩展范围 |
| 安装 | 开放式框架、金属边框、支架、全外壳 |
| 方向 | 横向、纵向或自动旋转 |
使用自定义栏显示的地方
零售： 货架边缘标签、价格和促销条、菜单板
交通： 公共汽车、地铁和火车乘客信息、站台显示器
汽车与；海事： 仪表板、仪表盘、中控台条
工业与；自动化： 机器状态栏、HMI面板、控制柜
电梯 / 出售： 楼层指示器、产品信息栏
医疗 / 实验室： 患者监测条、仪器数据显示器
智能建筑与；款待： 寻路、房间标识、前台显示器
游戏&；娱乐： 老虎机和街机柜条
运作原理
| 步骤 | 发生了什么 | 典型时间 |
|---|---|---|
| 1.查询 | 发送目标尺寸、亮度、界面、数量和应用 | 第0天 |
| 2.可行性审查 | 我们根据栅极/源极布线、驱动器IC和密封区域检查切割线，然后推荐源极面板 | 2-3个工作日 |
| 3.报价 / 绘画 | 正式报价、NRE（如有）和2D轮廓图供批准 | 3-5个工作日 |
| 4.取样 | 原型构建和内部测试（例如，20件） | 4-6周 |
| 5.验证 | 客户测试和反馈；必要时进行调整 | 客户依赖 |
| 6.批量生产 | 批量生产，100%光电检测 | 6-8周 |
| 7.交付 / 支持 | 出口包装、运输、售后支持 | 根据约定条款 |
向我们发送什么以获得更快的审核：
目标轮廓和活动区域尺寸公差
亮度、界面和工作温度要求
预计年产量
应用和安装环境
任何现有图纸或参考面板模型
质量与；可靠性
每个切割和密封模块都经过工业实践验证：
切割精度： ±0.2 mm标准，根据要求更紧
边缘质量： 可控碎裂，有效区域无微裂纹
密封： 自动UV密封剂点胶，带在线检测
可靠性测试： 高温/低温储存和操作、湿热（60°C/90%RH，根据要求为85/85）、热冲击、振动、跌落和ESD测试
光学检查： 100%检查Mura、边缘漏光、色偏和像素缺陷
目标产量： 爬坡后≥95%
担保： 12个月
NDA下提供了可比切割项目的测试报告。
商业条款（典型）
| 项目 | 条款 |
|---|---|
| 新关系能量 | 基于项目；可记入批量订单 |
| 样品交期 | 4-6周 |
| 批量生产交付周期 | 6-8周 |
| 最低起订量 | 每份订单50件；逐案考虑试验数量 |
| 支付 | 电汇、信用证或其他协议条款 |
| 国际贸易术语 | EXW、FOB、CIF、DDP |
| 保密性 | 在交换图纸和规范之前签署保密协议 |
术语因规格和数量而异。联系我们获取项目特定报价。
常见问题
你能把显示器剪成任何尺寸吗？在源面板单元布局的限制范围内，是的。切割线必须远离驱动器IC、栅极/源极布线和密封区域。我们会对每个项目进行审查，并在您提交之前推荐最佳的源代码面板。
切割面板和标准面板一样可靠吗？可靠性取决于边缘密封和模块重建。通过自动UV密封和适当的背光设计，我们的模块在常见的工业测试条件下经过验证，我们共享测试数据。
切割边缘会有漏光或Mura吗？我们根据新的尺寸重新设计了光导、反射器和边框屏蔽，并按照事先商定的验收标准对每个单元进行了光学检查。
最小订购量是多少？通常为50件。原型和小批量试验可供选择，因此您可以在投入批量生产之前进行验证。
你能保护我们的设计吗？对。我们在收到图纸之前签署保密协议，定制工具和设计仅用于您的项目。
你们支持海关和出口文件吗？对。我们根据要求提供商业发票、装箱单、原产地证书和RoHS/REACH声明，并可以支持控制板套件的CE/FCC文件。
启动自定义栏显示项目
告诉我们你需要的尺寸。我们将带回可行性检查、图纸和报价。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
规格和条款是典型的，可能会发生变化。在最终确定您的设计之前，请索取最新的数据表。

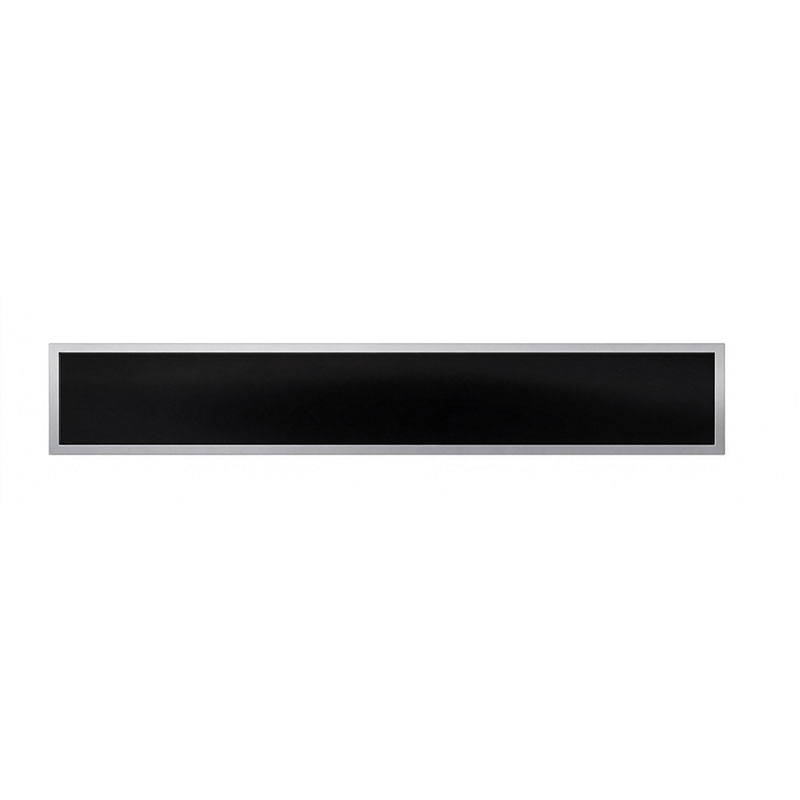

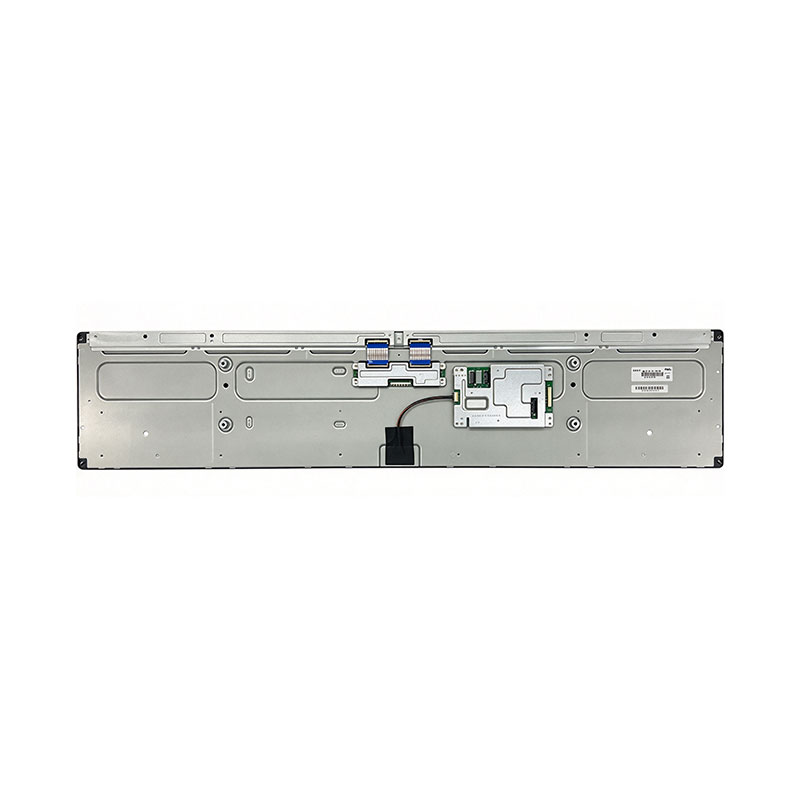

42.7"；超宽条形液晶显示模块（HT427HBM）——1920×270，1000尼特，HDMI/VGA就绪
7.1:1超宽、高亮度IPS条形显示器，适用于嵌入式系统、数字标牌、交通和工业HMI。提供LCD模块（LVDS）或带HDMI/VGA控制板的即插即用套件。
| 模型 | HT427HBM |
| 尺寸 | 42.7"；（从49英寸面板切割，1/4切割） |
| 分辨率 | 1920（RGB）×270（可选3840×540） |
| 亮度 | 典型值为1000尼特。（可定制300-1000尼特） |
| 接口 | 51针LVDS（模块）/HDMI+VGA（带控制板） |
请求报价·获取数据表 / 二维工程图
概述
HT427HBM是一款42.7英寸的拉伸条形液晶显示器，有效面积为 1073.78×151毫米（纵横比≈7.1:1）。它是通过精确切割一个标准的49英寸；a-Si TFT-LCD面板，并将其重建为完全密封、经过测试的LCM，因此您可以获得非标准的外形尺寸，而无需新玻璃开发的成本和交付时间。
建立在 IPS技术（通常为黑色，透射式） 带着一个 WLED背光，它在所有方向上提供完整的89°视角，16.7M色彩和高达1000尼特。这使得它适用于阳光可读和明亮照明的装置。
主要特点
超宽7.1:1格式：适用于标准16:9屏幕无法覆盖的货架边缘、仪表板、控制台、电梯和交通信息空间。
高亮度，高达1000尼特：可调光/可定制300至1000尼特，以平衡可读性和功耗。
IPS宽视角：89°/89°/89℃/89°（典型值，CR≥10），从任何角度颜色一致。
柔性集成：用于OEM设计的LVDS模块，或带有 HDMI/VGA控制板 以及5键OSD。
更高分辨率选项：3840×540，文本和图形更清晰。
工业级建筑：密封切割边缘，0-50°C操作，-20-70°C储存。
可定制的：亮度、连接器、电缆长度、支架、表面处理和固件/OSD徽标。
技术规格
LCD面板
| 项目 | 细节 |
|---|---|
| 型号 | HT427HBM |
| 对角线尺寸 | 42.7"；（49英寸1/4切割） |
| 分辨率 | 1920（RGB）×270；可选3840×540 |
| 像素间距 | ≈0.559×0.559毫米 |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A.） | 1073.78（宽）×151（高）毫米 |
| 外形尺寸 | 1103.78（宽）×181（高）×20（深）毫米 |
| 面板重量 | ≈ 1.8 公斤（典型） |
| 表面处理 | 防眩光（AG），硬度3H；根据要求进行AR/光学粘合 |
| 液晶显示技术 | IPS，通常为黑色，透射式 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 典型亮度 | 1000cd/m²（可定制300-1000cd/m²） |
| 对比度 | 700:1 (typ.) |
| 响应时间 | 25毫秒（典型值，Tr+Tf） |
| 视角 | 89°/89°/89℃/89°（典型值，CR≥10），全视角 |
| 显示颜色 | 16.7M（8位） |
| 刷新率 | 60赫兹 |
| 背光 | WLED，边缘式或直接式 |
| 功耗 | ≈38 W（典型值，1000尼特时） |
| 信号接口 | 51针LVDS |
| 供电电压 | 12 V（典型） |
| 触摸屏 | 无（可根据要求添加投射电容式触摸） |
| 应用领域 | 工业的 |
| 工作温度 | 0至50°C |
| 储存温度 | -20至70°C |
HDMI/控制板
| 项目 | 细节 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键（电源、菜单、+、-、退出） |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
应用程序
零售 / 数字标牌：货架边缘展示、菜单板、店内促销条
运输：公共汽车、火车和地铁乘客信息、车站站台显示
工业人机界面；控制面板：机器状态栏、仪表板、控制室控制台
自动售货机、售货亭 / 电梯：嵌入式信息栏
医疗 / 实验室设备：宽数据条显示
智能建筑与；好客：寻路和信息条
工程与；制造Q&；A.
将大型TFT面板切割成条形需要仔细的过程控制。以下是我们如何处理工程和采购客户最关心的问题。
1.工艺可行性 / 切割
你使用哪种切割方法？我们根据您的尺寸和公差选择方法。 机械轮切割 是直线切割的标准。 超快（皮秒）激光切割 可用于更严格的公差、窄边界或特殊形状。标准切割公差为 ±0.2毫米 （根据要求提供更严格的公差）。
切割是否会干扰栅极/源极布线或TFT阵列？切割线设置在有源区和扇出/引线区之外，与密封线和阵列布线保持安全裕度。在报价之前，我们审查了原始面板的单元图纸，以确认切割线清除了栅极/源极迹线、驱动器IC和密封。
你需要我们做什么来确认可行性？
您的目标轮廓尺寸、有效面积和公差
首选安装和接口（LVDS、HDMI、VGA、其他）
亮度、工作温度和环境要求
预计年产量和应用量
如果可用：当前显示器的面板模型
我们提供 二维图纸、规格表和可行性报告 在任何采样承诺之前。
边缘质量标准是什么？
玻璃边缘碎裂：≤0.3mm（无碎屑延伸到密封区域）
无微裂纹向活性区域扩展；进料切割时进行100%显微镜检查，并在放大倍数下进行抽样检查
在设计要求的地方对边缘进行研磨/抛光
2.可靠性 / 密封
切割边缘如何密封以防止水分和液晶泄漏？切割后，暴露的电池边缘用 UV固化密封剂，由自动化设备分配，然后在受控的紫外线能量下固化。检查珠粒高度和宽度，以保持一致的无空隙密封。在需要的地方，增加了二次防潮层和边缘保护框架。
这些模块通过了哪些可靠性测试？我们针对切割和密封模块的标准验证计划遵循常见的工业实践：
| 测试 | 条件 | 持续时间/周期 |
|---|---|---|
| 高温储存 | 70摄氏度 | 240小时 |
| 低温储存 | -20摄氏度 | 240小时 |
| 高温操作 | 50°C | 240小时 |
| 低温运行 | 0°C | 240小时 |
| 湿热（双85） | 60°C/90%相对湿度（85°C/85%相对湿度可应要求提供） | 240小时 |
| 热冲击 | -20摄氏度↔ 70°C，停留30分钟 | 100个循环 |
| 振动（包装） | 根据ISTA/IEC 60068-2-6 | 正弦扫描，3轴 |
| 跌落试验（包装） | 76厘米，1角/3边/6面 | 根据ISTA-2A |
| 静电放电 | ±8 kV触点/±15 kV空气 | 依据IEC 61000-4-2标准 |
可比切割项目的测试报告可在NDA下获得。
切割边缘是否存在漏光或颜色偏移（Mura）的风险？背光和边框围绕新的切割尺寸设计，包括光导、反射器和框架遮光，从而控制了边缘漏光。每个模块都经过100%的光学检查（白色/黑色/灰色图案），符合规范中约定的Mura、边缘亮度均匀性和色移的验收标准。
3.成本、交付周期 / 体积
| 项目 | 典型术语 |
|---|---|
| NRE/工具 | 基于项目（夹具、固定装置、背光和边框工具）；可行性审查后报价，可记入批量订单 |
| 样品交期 | 约20件。 4-6周 图纸和NRE确认后 |
| 批量生产交付周期 | 样品批准后约6-8周 |
| 目标产量 | ≥95%（切割和密封过程，产能提升后） |
| 最低起订量 | 每份订单50件（少量试订单视具体情况而定） |
| 保修 | 12个月 |
最终的NRE、MOQ和交付周期取决于最终的规格和数量。
自定义选项
亮度：300至1000尼特
分辨率：1920×270或3840×540
接口：LVDS、HDMI、VGA和根据要求提供的其他选项
触摸：投射电容式触摸覆盖
光学：防眩光、防反射、光学粘合
机械：金属框架/支架、定制电缆长度和连接器
软件：OSD语言、开机标志、自动旋转设置
其他尺寸从32英寸切割而成；43"；49"；，55"；以及更大的面板
订购信息
| 零件编号 | 描述 |
|---|---|
| HT427HBM | 42.7"；拉伸条LCD模块，1920×270，1000尼特，51针LVDS |
| HT427HBM-HDMI | 带HDMI/VGA控制板和12V电源输入的模块 |
| HT427HBM-4K | 3840×540版本（请咨询） |
包装内容
1×HT427HBM液晶显示模块
1×HDMI/VGA控制板，带电缆（套件版）
1×12 V/5 A电源适配器（可选）
1×数据表和二维图纸（PDF）
请求报价或样品
请将您的申请、数量和目标规格发送给我们。我们的工程师将回复可行性检查、图纸和报价。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
规格为典型值，如有更改，恕不另行通知。在最终确定您的设计之前，请索取最新的数据表。
