由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | PV431DBM-N10 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 43.0" 原生拉伸杆（非切割面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×720，5.33:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1073.66（宽）×201.312（高）毫米 | ||
| 外形尺寸 | 1112.3（宽）×228.5（高）×19.8（深）毫米 | ||
| 面板重量 | 3.00±0.37公斤（典型） | ||
| 表面处理 | 哑光（雾度25%），硬质涂层（3H） | ||
| 对比度 | 1000:1（典型）（透射式） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 13（典型值）（Tr+Td）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 85°/85°/85°/85°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，60%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，无驱动器IC（需要外部恒流板） | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~70°C | ||
| 储存温度 | -20~85°C | ||

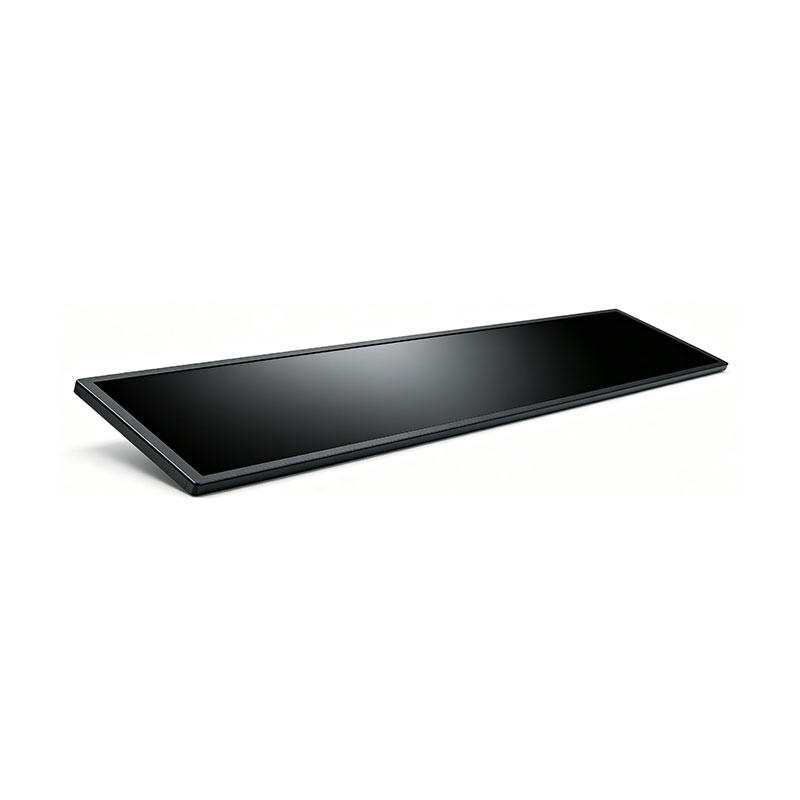

43" 定制条形显示器——OEM/ODM项目
型号PV431DBM-N10 |适用于工业设备制造商、集成商 / 自有品牌
1.市场背景：为什么这款产品适合海外需求
超宽；条形图格式；显示器（5.33:1，非标准纵横比）越来越多地被欧洲和北美的设备原始设备制造商指定为区分其硬件的一种方式——用单个嵌入式条形显示器取代小字符LCD或多个堆叠屏幕。需求集中在几个经常出现的用例中：
| 片段 | 典型买家 | 为什么选择条形显示器 |
|---|---|---|
| 工业自动化与；HMI面板 | 机器制造商、面板PC集成商 | 适用于狭窄的控制面板空间，无需重新设计外壳 |
| 智能零售（货架边缘、收银台、橱窗） | 零售夹具制造商、POS集成商 | 长水平格式适合货架条和柜台展示 |
| 交通（公共汽车/铁路乘客信息） | 公交系统集成商 | 匹配头顶/仪表板安装的信息条形状系数 |
| 加油站终端 / 亭子 | 自助设备OEM | 嵌入狭窄的终端外壳 |
| 电梯 / 建筑系统 | 电梯轿厢制造商 | 适用于客舱面板的垂直或水平条形切口 |
这些细分市场的买家通常是 不寻找成品消费品 --他们正在采购 组件级显示模块 整合到他们以自己的名义设计、品牌和销售的设备中。这是OEM/ODM关系的核心，它塑造了他们对供应商的实际需求：工程响应、文档和制造一致性，而不是零售目录项。
2.目标客户概况
| 角色 | 他们关心什么 |
|---|---|
| 采购经理 | 总到岸成本、最小起订量灵活性、付款条件、供应商可验证性、交付周期可靠性 |
| 项目/项目经理 | 根据产品发布日期、单点联系、变更管理流程按时交付 |
| 硬件/系统工程师 | 接口兼容性（V by One vs.LVDS vs.HDMI）、机械图纸、信号时序文件、热/环境数据 |
| OEM品牌所有者 | 标志品牌、自有品牌包装、其细分市场的独家或竞业禁止条款 |
这些买家通常只有在确认后才会发出询价单 技术可行性 --这意味着在这个阶段，规格、图纸和工程响应比价格更重要。
3.OEM/ODM定制产品库
| 参数 | 标准规范 |
|---|---|
| 对角线尺寸 | 43.0" 原生拉伸酒吧 |
| 分辨率 | 3840 × 720 (5.33:1) |
| 亮度 | 1000cd/m²（典型值），可定制 |
| 接口 | V by One 8通道51针（LVDS/HDMI可作为ODM选项） |
| 面板类型 | a硅TFT液晶显示器，ADS，常黑 |
| 工作温度 | -20~70°C |
| 认证 | CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供 |
4.在这个OEM/ODM计划下可以定制什么
亮度 --室内/半室外用例的可调背光配置
接口 --V by One、LVDS、HDMI或eDP板配置，以匹配您现有的控制器
机械外形 --挡板轮廓、安装孔、连接器位置适合您的机柜图纸
触摸集成 --投射电容式触控可作为ODM附加组件提供
品牌化 --标志丝网印刷、定制固件启动标志、自有标签包装和纸箱品牌
文件包 --信号时序规范、机械图纸（DWG/DXF）、测试报告，作为工程移交的一部分交付
5.项目条款
| 项目 | 细节 |
|---|---|
| 最低起订量 | 标准规格：1台。OEM定制（品牌、界面、机械更改）：在报价时确认，通常从小批量试验开始 |
| 样品交付周期 | 2-3周（标准规格）；4-6周（自定义配置） |
| 生产能力 | 12000+台/月 |
| 保修 | 12个月工程支持 |
| 质量体系 | ISO 9001认证制造；生产测试和检验记录可供买方审查 |
| 运输条款 | 出口/离岸价/到岸价 |
| 支付 | 电汇、信用证（批量订单）、PayPal（示例）、O/A（已建立的合作伙伴） |
| 文档 | 在工具/生产承诺之前提供DFM（制造设计）审查 |
6.为什么制造商选择HITULCD作为OEM/ODM合作伙伴
直接进入工厂 --无贸易公司层；工程讨论直接与生产团队进行
可追溯的法人实体 -深圳市韩图佳实科技有限公司，有限公司成立，企业注册可公开核查
工程优先报价 --商业报价前的可行性和DFM审查，降低后期重新设计风险
合规就绪输出 --CE/FCC/RoHS为标准，UL/CCC/ECA可用，缩短您在西部地区的上市时间
7.如何启动OEM/ODM项目
共享您的目标应用程序、机柜图纸（如果可用）和所需的界面
确认亮度、尺寸以及超出CE/FCC/RoHS的任何认证要求
接收DFM可行性审查和样品报价
批量生产承诺前批准样品
确认自有品牌输出的品牌/包装要求
本文件旨在支持OEM/ODM买家的技术和商业评估。对于特定项目的报价，请直接向HITULCD的工程团队提交您的外壳图纸和目标规范。
43" 工业设备制造商的定制条形显示器
技术 / 采购简报——型号PV431DBM-N10
准备对象：海外采购经理、项目工程师和OEM/ODM项目负责人，评估用于工业设备集成的拉伸条LCD模块。
1.产品概述
这 PV431DBM-N10 是43" 原生拉伸条LCD模块 --在电池级别制造为真正的超宽面板， 不是标准的16:9面板，缩小了尺寸这种区别对于评估长期可靠性的采购团队来说很重要：没有二次切割，没有重新密封的边缘，也没有生产后修整造成电路干扰的风险，因为面板是从阵列级构建到最终纵横比的。
| 参数 | 价值 |
|---|---|
| 模型 | PV431DBM-N10 |
| 对角线尺寸 | 43.0" （原生拉伸酒吧） |
| 分辨率 | 3840 × 720 (5.33:1) |
| 有效区域 | 1073.66（宽）×201.312（高）毫米 |
| 外形尺寸 | 1112.3（宽）×228.5（高）×19.8（深）毫米 |
| 面板重量 | 3.00±0.37千克 |
| 亮度 | 1000 cd/m²（典型） |
| 对比度 | 1000:1 (typ.) |
| 视角 | 85°/85°/85℃/85°（CR≥10） |
| 表面处理 | 哑光、雾度25%、3H硬质涂层 |
| 背光 | WLED，无驱动器IC（需要外部恒流板） |
| 信号接口 | 51针，间距0.5mm，V形，一个8车道(不是LVDS) |
| 操作/储存温度 | -20~70摄氏度/-20~85摄氏度 |
| 应用程序 | 工业控制面板、数字标牌、车辆/HMI显示器 |
2.工程与；可行性评估
为什么这对你的团队很重要：最多43“；市场上的条形显示器是通过机械或激光将标准面板切割成宽条来实现的。这种方法引入了电路规避风险（栅极/源极迹线干扰）、边缘微裂纹和二次密封步骤，这成为长期可靠性变量。HITULCD对此尺寸和纵横比的默认建议是本地酒吧面板，这完全消除了这些变量。
也就是说，我们认识到许多客户 非标准尺寸 超出目录尺寸（例如，与现有的挡板切割或嵌入式机箱相匹配）。对于这些情况，我们的工程团队还提供支持 定制面板切割 作为次要服务。如果您的项目需要此路线，请发送给我们：
目标外形尺寸和公差（±mm）
安装/边框图（DWG/DXF/PDF）或机械切割参考
所需活动区域/可视区域
接口首选项（V by One/LVDS/其他）
在报价之前，我们的团队将根据源面板的栅极/源极迹线布局和TFT阵列边界确认可行性，并将指定是使用机械轮切割还是超快激光切割，以及该批次适用的边缘平整度和微裂纹控制标准。
3.可靠性 / 环境绩效
| 项目 | 惯例 |
|---|---|
| 边缘/框架密封 | 沿模块边缘的紫外线分配密封，防止水分进入和液晶泄漏 |
| 环境试验 | 高温/低温；根据项目规范的要求，可提供湿度循环（例如“双-85”85°C/85%RH）、热冲击和结构跌落测试 |
| 光学一致性 | 作为标准质量控制的一部分，对边缘区域进行漏光和Mura/色偏偏差检查 |
| 工作范围 | -20~70°C确认适用于室外相邻和工业外壳环境 |
| 等级 | 根据要求提供工业级评估（对成本敏感的项目也支持消费者级基线） |
特别是对于定制切割项目，我们可以在技术审查阶段分享过去可比项目的参考可靠性数据（双85、冷/热冲击、跌落测试基准）——请在您的RFQ中提出要求。
4.成本、收益 / 项目时间表
| 问题 | 回答 |
|---|---|
| 样品交期 | 标准规格：2-3周。自定义亮度、切割或边框配置：4-6周 |
| NRE/工具成本 | 取决于定制范围（切割轮廓、连接器更改、定制背光驱动器等）——技术审查后按图纸报价 |
| 最低起订量 | 标准规格1台；定制切割/亮度/边框项目已调整报价确认的最小起订量 |
| 产量预期 | 在工程报价阶段，根据要求的具体切割/定制范围与买方共享 |
| 月产能 | 12000+台/月 |
| 保修 | 12个月，包括工程支持 |
5.质量与；合规
认证： CE/FCC/RoHS为标准；UL/CCC/ECA可应要求提供
合规文件：REACH / 可用WEEE参考
质量控制： 生产测试和检验记录可供买方审查
可追溯性： 直接从HITULCD自己的生产设施制造和装运（深圳市韩图佳实科技有限公司-成立于2014年，通过ISO9001认证）
6.商业条款
| 术语 | 细节 |
|---|---|
| 国际贸易术语 | 出口/离岸价/到岸价 |
| 支付 | T/T（批量标准）、L/C（大批量）、PayPal（买方保护样品）、O/A（长期合作伙伴） |
| 样品 | 在批量订单承诺之前可用 |
7.询价单中应包含的信息
为了获得准确的技术报价和交付周期，请提供：
目标数量（样本和预计年产量）
所需接口（V by One/LVDS/HDMI板）
终端环境的亮度和工作温度要求
如果尺寸偏离标准43" ，则进行机械制图或边框切割；本地酒吧规格
除CE/FCC/RoHS（UL、CCC、EAC）之外的任何所需认证
目标可靠性测试标准（如适用）
本简报旨在加快工程和采购团队的技术尽职调查。如需正式报价或基于图纸的可行性审查，请直接联系HITULCD的工程团队。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
