由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV430FBM-N20 | 输入接口 | HDMI，VGA |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 43.0" 切割型拉伸杆（非原生面板） | OSD密钥 | 5个键（电源、菜单、+、-、退出） |
| 分辨率 | 3840（RGB）×720，5.33:1 | OSD控制 | 亮度、颜色、对比度、旋转、H/V位置 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1073.78（宽）×201.336（高）毫米 | ||
| 外形尺寸 | 1112.3（宽）×228.5（高）×19.8（深）毫米 | ||
| 面板重量 | - | ||
| 表面处理 | 哑光（雾度1%） | ||
| 对比度 | 1200:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，无驱动器IC（需要外部恒流板） | ||
| 功耗 | 51.8W（典型） / 56.1W（最大） | ||
| 信号接口 | 51个引脚，0.5毫米LVDS（2通道，8位） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -30~80°C | ||
OEM/ODM服务--43" 嵌入式条形液晶模块（DV430FBM-N20平台）
用于工业集成的定制工程拉伸条形显示器
概述
DV430FBM-N20是HITULCD的43" 切割型拉伸条LCD平台（3840×720700cd/m²）。它作为一种 标准目录部件 用于快速采样，并作为 OEM/ODM定制基础平台 当您的外壳、亮度、接口或机械要求超出标准规格时。本文档涵盖了我们可以定制的内容、工程流程的工作原理以及我们需要您提供什么来开始报价。
大多数自定义条形显示程序都是剪切面板项目，这意味着定制不仅仅是数据表上的规格更改，而是对源TFT面板的物理修改。这是我们OEM/ODM能力的核心，也是我们大部分工程工作的地方。
什么可以定制
| 类别 | 选项 |
|---|---|
| 切割尺寸/纵横比 | 从源面板切割的自定义宽度和高度，根据您的机柜切口量身定制——不限于目录尺寸 |
| 亮度 | 标准700cd/m²；提供更高亮度的背光配置（请参阅高亮度背光套件） |
| 接口 | HDMI、VGA、LVDS直接或客户指定的控制板 |
| 触摸功能 | 添加电容式或电阻式触摸覆盖层（可选，单独报价） |
| 机械集成 | 挡板设计、安装支架、连接器位置/方向、电缆长度和出口方向 |
| 光学处理 | 无光泽/光滑表面、雾度、防眩光或防反射涂层 |
| 背光驱动器 | 有或没有集成恒流驱动器IC |
| 品牌化 | 为ODM项目定制丝网印刷、OSD徽标、包装和标签 |
| 合规 | CE/FCC/RoHS标准；UL、CCC、EAC可应要求提供目标市场认证 |
工程过程——从绘图到卷本
01-要求 / 图纸审查请将您的目标切割尺寸、安装图（DXF/DWG或PDF）、接口要求和目标体积发送给我们。在报价之前，我们的工程团队会根据源极面板的栅极/源极电路布局和有源阵列边界检查可行性——这可以防止削减有源电路。
02-DFM可行性报告；引文我们返回一份可行性报告，详细说明推荐的切割方法（机械轮或激光，取决于公差和与有效区域的接近程度）、安全防护余量，以及涵盖NRE、目标体积单位成本和交付周期的报价。
03--第一个样品构建典型的第一批样品为 20件，已交付 2-4周 在图纸签字后。样品在装运前经过我们的标准光学检查（边缘漏光、Mura、色偏），供您评估。
04-可靠性验证确认后，样品将通过适合您应用的测试层----消费级或工业级----包括高温/高湿（；双85"）、热冲击/冷热循环和机械跌落/振动测试。测试报告将与您共享，以供设计签字。
05--工艺鉴定 / 斜坡一旦切割几何形状和密封工艺合格，我们就会锁定工艺参数（切割夹具、边缘密封分配路径、固化轮廓）以进行可重复生产。经过验证的几何形状的批量生产产量通常稳定在90%以上。
06--批量生产生产能力：12000+台/月。标准交付周期2-3周；在稳态下定制/切割程序4-6周。完整的OEM/ODM支持，包括私人标签、定制包装和重复生产调度。
为什么切割面板定制需要专门的流程
拉伸条形显示器不是以非标准尺寸从头开始制造的——它是从标准TFT面板上精确切割并重新密封的。这意味着有两件事比标准产品更重要：
报价前必须检查可行性 --切割线必须清除栅极/源极驱动器电路和有源阵列，否则面板将无法正常工作。我们将此检查作为DFM的一部分，而不是在采样后进行。
密封质量决定可靠性 --切割边缘用UV固化边缘分配重新密封，以恢复水分/LC泄漏屏障。该工艺根据面板厚度和切割几何形状进行鉴定，并通过与我们的标准产品相同的环境测试进行验证。
这就是为什么我们的OEM/ODM报价总是包括可行性报告，并在相关情况下包括来自可比切割棒项目的参考数据，因此您正在评估工程证据，而不仅仅是数据表。
OEM/ODM计划条款
| 新关系能量 | 涵盖切割夹具/夹具设置、边缘密封工艺评定、光学检查设置——按项目范围报价 |
| 样品交付周期 | 图纸/规格确认后2-4周（典型20件） |
| 最低起订量 | 定制切割/亮度/边框项目：在报价时确认（标准规格零件从1个开始） |
| 批量交付周期 | 定制课程4-6周，一旦合格 |
| 运输条款 | 出口/离岸价/到岸价 |
| 支付 | T/T、L/C（大额）、PayPal（示例）、O/A（长期合作伙伴） |
| 保修 | 12个月工程支持 |
供应商背景
法人实体： 深圳市韩图佳实科技有限公司。
统一社会信用代码： 914403003060684446b
成立时间： 2014年5月23日（运营11+年）
工厂： 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
认证： ISO9001、CE、FCC、RoHS、REACH、WEEE
要开始OEM/ODM报价，请提供
目标切割尺寸/纵横比和安装图（DXF/DWG或PDF）
接口要求（HDMI/VGA/LVDS/定制控制板）
亮度、触感和光学处理要求
目标可靠性测试层（消费者/工业）
样品数量和预计年产量
针对您所在市场的目标认证（CE/FCC/UL/CCC/ECA）
联系人：chenhua@hitulcd.com | +86 18682328732 |定制工程报价

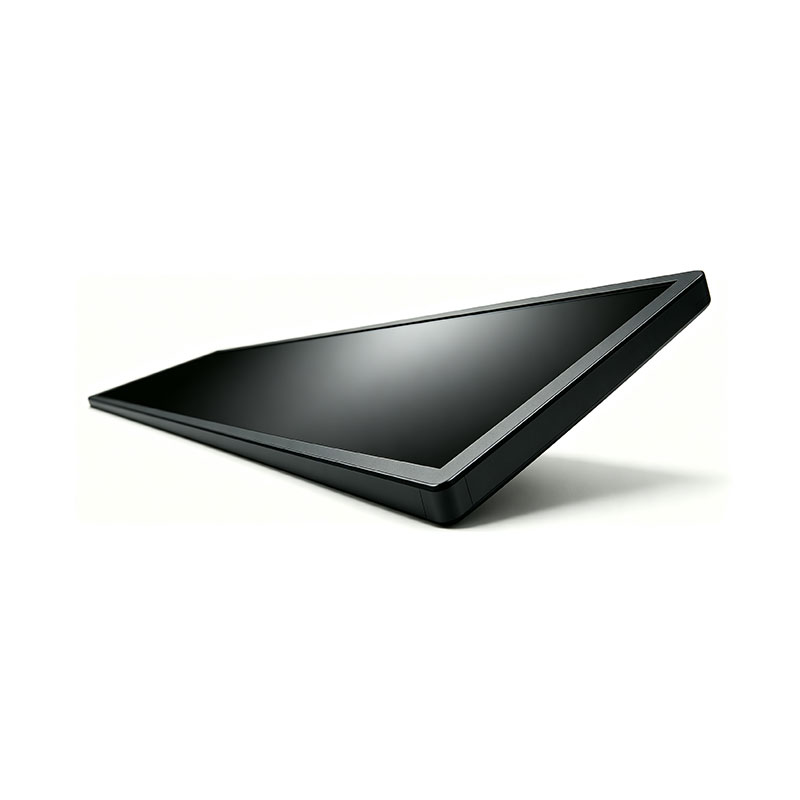

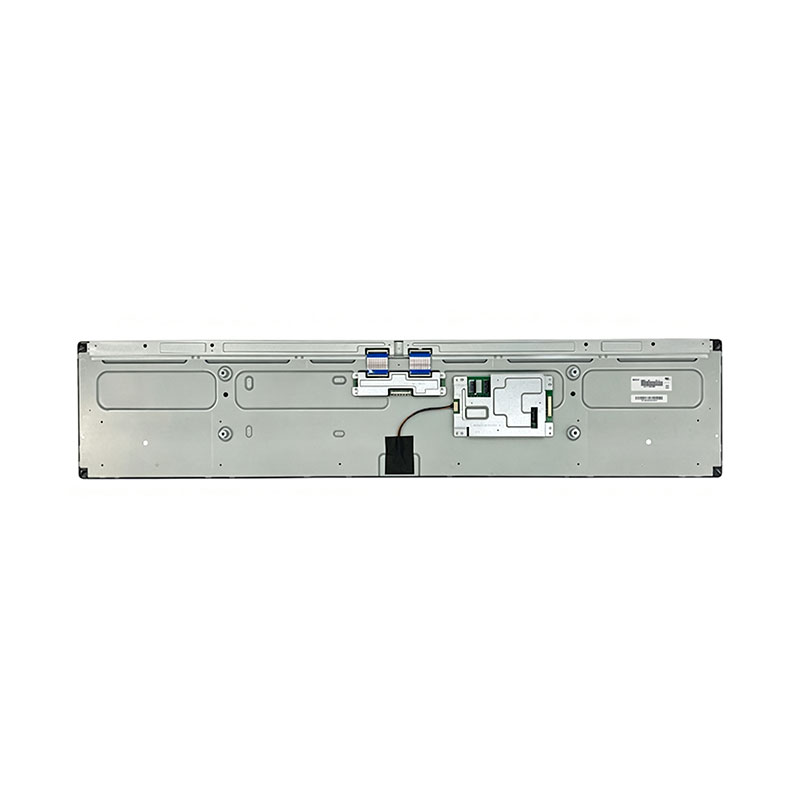

用于工业系统的43" 嵌入式条形LCD模块
型号：DV430FBM-N20 |切割式条形显示器|3840×720@700cd/m²
概述
DV430FBM-N20是一款43" 超宽 拉伸条LCD模块，从标准TFT面板精确切割到5.33:1的纵横比（3840×720）。它专为OEM和系统集成商而设计，他们需要一个超薄、宽屏的显示器用于嵌入式工业外壳——控制面板、信息亭、数字标牌栏、车辆信息条和机器HMI系统——而标准的16:9面板根本不适合机械外壳。
因为这是一个 切割面板产品HITULCD的工程过程——切割、边缘密封和可靠性验证——是产品的核心，而不是事后的想法。以下是我们如何解决工程客户在承诺进行设计之前最常提出的技术问题。
主要规格
| 参数 | 价值 |
|---|---|
| 对角线尺寸 | 43.0" （切割型拉伸杆，非原生面板） |
| 分辨率 | 3840（RGB）×720，5.33:1 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 显示区域（A.A.） | 1073.78（宽）×201.336（高）毫米 |
| 外形尺寸 | 1112.3（宽）×228.5（高）×19.8（深）毫米 |
| 亮度 | 700 cd/m²（型号） |
| 对比度 | 1200:1（典型，透射式） |
| 视角 | 89°/89°/89℃/89°（CR≥10），全视角 |
| 表面处理 | 哑光、雾度1% |
| 背光 | WLED，50000小时（无驱动器IC——需要外部恒流板） |
| 信号接口 | 51针，0.5毫米LVDS（2ch，8位） |
| 控制板 | HDMI/VGA输入，直流12V-5A，5键OSD |
| 操作/储存温度 | -20~60°C/-30~80°C |
| 认证 | CE、FCC、RoHS、REACH、WEEE、ISO9001（可应要求提供UL/CCC/ECA） |
工程常见问题解答——买家在下单前会问什么
1.切割工艺 / 设计可行性
你使用哪种切割方法——机械轮划线还是激光切割？我们根据目标尺寸、面板生成和公差要求选择切割方法。有源电路附近的细间距或紧公差切割采用超快激光切割处理，以尽量减少微裂纹扩展；具有更大公差的标准杆尺寸可以使用机械轮划线，以实现更快的周转和更低的成本。我们在DFM审查期间确认了推荐的方法，而不是之前。
切割线会干扰栅极/源极迹线或TFT阵列吗？在我们报价之前，每个定制切割都会根据源极面板的栅极驱动器IC位置、源极PCB布线和有源阵列边界进行禁区检查。要运行此检查，我们需要：（1）您的目标切割尺寸和纵横比，（2）首选安装方向，以及（3）显示机柜切割的任何边框/机械图纸（DXF/DWG或PDF）。我们将返回一份可行性报告，说明活动区域的最小安全裕度。
你们的边缘平整度和微裂纹控制标准是什么？根据内部AQL放大检查切割后的边缘，以确定切屑尺寸、边缘平整度和裂纹扩展长度。在密封之前，不符合规格的面板会被拒收——我们不依赖密封来掩盖糟糕的切割。
2.可靠性 / 边缘密封
如何密封切割边缘，防止水分和液晶泄漏？切割边缘接受二次密封处理——沿暴露的玻璃边界分配紫外线固化边缘——以恢复原始面板框架密封提供的水分/液体屏障。根据面板厚度和切割几何形状设置分配路径和固化参数。
切割模块还能通过标准可靠性测试吗？是的，切割和密封的模块与标准面板（可选级别：消费级或工业级，在报价中确认）经过相同的测试电池：高温/高湿度（60°C/90%RH型；双85"。）、热冲击/冷热循环以及根据目标应用情况的机械跌落/振动。我们可以根据要求共享可比切割杆程序的环境和跌落测试总结数据——请向您的销售联系人索取相关测试报告。
密封边缘是否会导致边缘漏光或Mura/颜色偏移？这是任何切割面板项目的主要视觉风险。我们通过背光导光修整和边缘密封点胶宽度校准到切割边缘来控制它；在装运前，在暗室条件下对最终单元进行100%的光学检查，以检测边缘漏光和色偏。
3.成本、收益 / 前置时间
定制切割项目的NRE和第一个样品交付周期是多少？NRE涵盖了切割夹具/夹具设置、边缘密封工艺评定和光学检测设置。第一批样品（通常为20件）通常可在以下时间内获得 2-4周 图纸确认——最终报价和时间表取决于切割的复杂性以及使用激光还是机械切割。
我们预计产量是多少，最小起订量是多少？经过验证的切割几何形状的批量生产产量通常稳定在 90%+ 工艺评定后的范围；更紧密的公差或更靠近有源阵列的切割会减少这种情况。标准规格最小起订量从 1台 用于取样；定制亮度、切割或边框更改可能会提高最小起订量，在报价时确认。
商业条款
| 运输 | EXW/FOB/CIF可用 |
| 最低起订量 | 1台（标准规格）；报价时确认定制切割 |
| 前置时间 | 2-3周标准产品；4-6周用于定制切割/亮度/边框项目 |
| 支付 | T/T、L/C（大批量）、PayPal（样品，买方保护）、O/A（长期合作伙伴） |
| 保修 | 12个月，有工程支持 |
| 生产能力 | 12000+台/月；支持原型、小批量和批量程序 |
供应商验证
法人实体： 深圳市韩图佳实科技有限公司。
统一社会信用代码： 914403003060684446b
成立时间： 2014年5月23日（运营11+年）
注册资本： 200万元
工厂地址： 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
认证： ISO9001、CE、FCC、RoHS、REACH、WEEE（可应要求提供UL/CCC/ECA）
推荐应用
工业设备控制面板·嵌入式机器HMI·数字标牌栏·车辆乘客信息显示器·加油站终端·便利店货架/收银台显示器
工程评估的下一步
要收到正式的切割可行性报告和报价，请分享：
目标切割尺寸和公差
安装/边框图（DXF/DWG或PDF）
目标可靠性测试层（消费者/工业）
预计年产量
联系人：chenhua@hitulcd.com | +86 18682328732
