由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | S430AJ1-A01 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 43.0" 原生拉伸杆（非切割面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×720，5.33:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1073.78（宽）×201.334（高）毫米 | ||
| 外形尺寸 | 1112.3（宽）×228.5（高）毫米 | ||
| 面板重量 | 4.50±0.3Kgs（典型） | ||
| 表面处理 | 哑光（雾度1%），硬质涂层（3H） | ||
| 对比度 | 5000:1（典型）（透射式） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 12（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | 超级MVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，98%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM显示器制造合作伙伴
海外工程师、采购经理 / 项目所有者
供应商： 深圳市汉图佳实科技有限公司。2014
1.为什么这对你很重要
现成的展示很少适合真正的产品设计。当您的项目需要特定的尺寸、亮度、触摸堆栈、外壳或接口板时，您需要一个能够将其从绘图到批量生产而不会感到意外的供应商，以下问题是我们的海外合作伙伴首先提出的问题，按照他们在供应商资格认证期间通常提出的顺序。
一目了然：
| 指标 | 价值 |
|---|---|
| 成立 | 2014年（运营11+年） |
| 出口市场 | 38+个国家 |
| 年产能 | 120000+台 |
| 设施 | ISO 14644-1认证的洁净室生产 |
| 范围 | 全面ODM开发+OEM对现有产品进行品牌重塑/修改 |
2.我们内部实际生产什么
与外包组装的贸易公司不同，HITULCD在内部运行核心生产步骤，这是设计变更和质量控制问题可以快速解决而不是通过分包商链传递的主要原因。
核心LCD模块生产
自动化COG/FOG键合线（JYD-I900E全自动COG系列、JYD-F900E/F900A雾化键合系统），具有微米级对准控制，可用于定制LCD模块开发。
定制组装&；结构整合
从背光模块到完整的开放式显示器：自动切割、粘合和装配线，以稳定的批量生产实现灵活定制。
通过专用的GH-1111光纤激光切割机（7.5KW）进行精密玻璃/面板切割，以获得光滑、无毛刺的边缘，再加上OC-1200A OC玻璃切割机，以获得准确、稳定的粘合级尺寸。
可靠性测试与；质量保证
全过程质量控制：尺寸检查（2D测量仪器）、环境模拟（高温/低温和湿度测试室）、显微镜/目视检查系统和符合全球工业标准的老化测试。
全生产流程（11个站）：细胞喂养→ 真空淬火→ ACF附件→ IC校准 / 预绑定→ FOG电气测试→ FPC主键合→ FPC对齐 / 预绑定→ IC主键合→ ITO封装→ 高温胶粘剂；标签附件→ 目视检查
3.ODM与OEM——哪条路适合你的项目
Q： 我们有一个粗略的规格，但没有完成的设计——你能从头开始开发吗？对。支持全规格ODM开发：在设计阶段捕获机械、电气和环境要求，我们的工程团队围绕您的目标应用开发LCD模块、粘合、触摸集成和外壳组装，而不是修改后的目录零件。
Q： 我们已经有了一个现有的产品，只需要重新命名或稍作修改——支持吗？对。在不需要完全定制构建的情况下，可以对现有的HITULCD平台（尺寸、亮度层、接口、边框/外壳）进行OEM重新品牌化和修改，这缩短了NRE成本和交付周期，而不是从头开始的ODM。
Q： 一个屋檐下可以覆盖多大的尺寸/亮度范围？
5.5-27" 用于自动化、HMI面板、嵌入式设备的工业控制显示器
32至55" 边缘照明套件，350–800cd/m²（室内标牌）
43-86" 直接照明套件，1000–1500cd/m²（半室外）
32至86" 超高亮度套件，2000-3000cd/m²（户外阳光可读）
拉伸条形显示器（货架边缘、运输、电梯、零售）
开放式显示器（信息亭、嵌入式控制）
OLED/电子纸/集成触摸解决方案
4.质量、可靠性 / 合规
Q： 你们的质量体系是什么？你们能支持西方的监管要求吗？目前持有的证书： ISO 9001:2015、ISO 14001:2015、IATF 16949:2016、CE、FCC、RoHS、REACH、WEEE、UL （CE/FCC/RoHS清单有效期至2027年12月）。生产在ISO 14644-1认证的洁净室中进行，这对触摸堆叠和光学粘合产量的一致性很重要。
Q： 在项目投入使用之前，您如何验证可靠性？每个项目在签字前都要经过尺寸检查、环境室测试（高温/低温和湿度）和老化测试——使用第2节中列出的相同设备，而不是第三方实验室分包，这使得重新测试的周转速度更快。
Q： 如果装运后出现缺陷怎么办？在合同阶段确认标准产品保修和工程支持条款；对于OEM/ODM项目，这通常与DFM和PPAP风格的首件签收一起记录，以便双方在批量发货前有一个共同的参考。
5.从概念到生产
典型程序流程：
规格进气量 --机械图纸、电气接口、环境等级、目标体积
DFM审查 --可行性、工具需求和工程部门返回的NRE/时间表估算
第一篇文章/示例构建 --用于您的资格测试
试运行 --在扩大规模之前，验证小批量工艺产量
大规模生产 --与120000多台/年的产能相比，上述11个生产站均设有质量控制检查站
发送什么来启动程序：
目标显示器尺寸、分辨率、亮度和接口（HDMI/LVDS/V-by-One、触摸或非触摸）
机械/外壳约束或现有外壳图纸（用于OEM修改）
针对终端市场的目标认证要求（CE/FCC/RoHS/UL/等）
预计年产量和项目时间表
6.联系方式
公司： 深圳市韩图佳实科技有限公司电话： +86 18682328732电子邮件：chenhua@hitulcd.com
我们的工程团队直接审查图纸，并在报价前返回带有NRE和时间表的DFM评估——未经技术审查，不得进行通用目录报价。
定制切割&；条形LCD解决方案
海外工程师、采购经理和技术能力简报；项目所有者

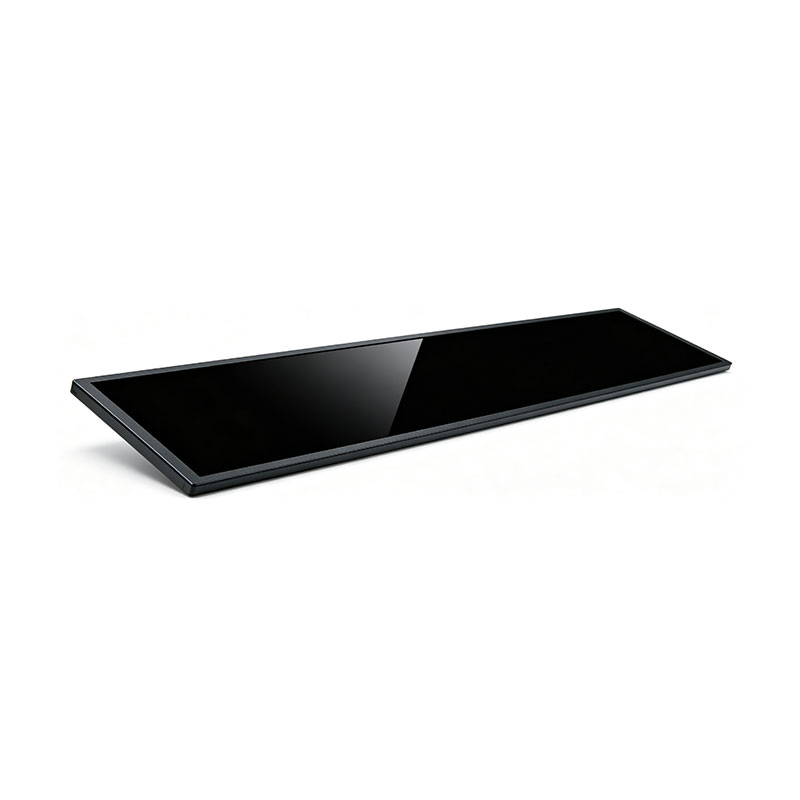

参考产品：43" 工业控制系统拉伸液晶显示模块（型号：S430AJ1-A01）|HITULCD（深圳市韩图佳实科技有限公司）
1.为什么这对你很重要
当采购非标准或定制切割的LCD/TFT模块时，真正的风险不是显示器本身，而是会发生什么 在……之后 面板被切割或重塑：边缘密封失效、漏光、可靠性数据不明确以及大规模不可预测的产量。本简报使用与RFQ流程中通常使用的结构工程和采购团队相同的结构，回答了我们的海外合作伙伴在承诺项目之前一直提出的问题。
本页参考型号：
| 项目 | 细节 |
|---|---|
| 模型 | S430AJ1-A01 |
| 对角线尺寸 | 43.0" 原生拉伸钢筋（非切割面板） |
| 分辨率 | 3840 × 720 (5.33:1) |
| 亮度 | 1000 cd/m²（典型） |
| 面板类型 | a-Si TFT-LCD，超MVA，常黑 |
| 接口 | V-by-One，8通道，51针（非LVDS） |
| 工作温度 | -20°C~60°C |
| 认证 | ISO9001、CE、RoHS、FCC、REACH |
这种特定的模型船作为 原生拉伸条形面板 直接来自电池制造厂——它不是一块经过切割的标准面板。对于需要 非标准切割 从现有的面板格式来看，以下流程和问题适用。
2.技术流程与；切割可行性
Q： 你推荐什么切割方法，你如何控制公差？根据面板厚度、目标公差和边缘质量要求，有两种方法可供选择：
机械轮划线 --成本更低，适用于标准公差（典型值为±0.3-0.5毫米）的直线切割，批量生产的吞吐量更高。
超快激光切割 --当切割线靠近活动显示区域或需要严格公差（±0.1mm级）时，建议使用精度更高、边缘更清洁、微裂纹风险最小的切割线。
建议取决于您的目标尺寸、相对于面板活动区域的切割线位置和体积。一旦收到图纸，我们将在DFM（可制造性设计）审查期间确认适当的方法。
Q： 切割是否会干扰栅极/源极迹线或TFT阵列？这是根据源极面板的内部布局（COF/栅极驱动器位置、源极线布线、有源区边界）逐案评估的。为了在切割前确认可行性，我们通常会要求：
目标外形尺寸和公差要求
首选安装/边框接口（如有）
源面板型号（如果买方指定）或预期的基板尺寸
首件评估样品数量
Q： 你们的边缘平整度和微裂纹控制标准是什么？在密封之前，在标准光学/显微镜检查下检查切割后的边缘是否平整和是否存在微裂纹。具体的验收标准（如芯片尺寸限制、边缘粗糙度）根据项目进行确认，并记录在首件检验报告中。
3.可靠性 / 边缘密封保证
Q： 切割后如何防止水分进入和液晶泄漏？切割边缘经过二次密封过程（紫外线固化分配或等效的边缘封装，取决于面板结构），以恢复原始电池边缘提供的屏障。在模块进行功能测试之前，验证此步骤。
Q： 切割模块能否通过标准可靠性测试——消费者级或工业级？基于此过程构建的模块根据目标细分市场（消费者与工业）的适用可靠性计划进行评估，通常包括：
高温/高湿储存（例如85°C/85%RH）
热冲击/冷热循环
机械跌落/振动测试（适用于外壳安装应用）
根据NDA的要求，可以提供可比先前切割项目的具体通过/失败数据和测试报告，因此您可以根据自己的资格要求进行基准测试。
Q： 密封是否会在边缘附近引入漏光或Mura/颜色偏移？这是任何后切割面板的主要光学风险，通过背光边缘遮蔽和密封剂选择进行管理。我们建议在签收前，根据您的实际工作亮度和观看条件，要求样品单元进行目视/光学检查，特别是对于漏光风险高于直接照明的边缘照明结构。
4.成本、收益 / 项目时间表
Q： 首次样品运行的NRE成本和时间表是多少？NRE（工具/工程设置）和样品交付周期取决于切割复杂性、公差等级以及是否需要新的夹具。作为一个总体框架：
标准切割，现有面板系列：NRE更低，周转更快
新的切割线几何形状或首次面板来源：更高的NRE，以覆盖夹具/工艺资格
确切的NRE和样品报价（例如，对于20件的第一批产品）在图纸审查后发布——请通过下面的询价表分享目标规格，以获得公司编号。
Q： 我们预计产量是多少，你的最小起订量是多少？当工艺符合特定面板/切割线组合的要求时，切割产量稳定；一旦特定配置的试运行数据可用，实际的大规模生产产量范围就会共享，而不是笼统地引用。作为参考，该工厂在以下地点进行标准生产：
| 指标 | 价值 |
|---|---|
| 生产能力 | 12000+台/月 |
| 标准交货期 | 2-3周 |
| 自定义项目交付周期 | 4-6周 |
| 标准最小起订量 | 1台（定制切割/亮度/边框最小起订量在报价时确认） |
| 保修 | 12个月工程支持 |
5.订购 / 合规参考
| 类别 | 细节 |
|---|---|
| 国际贸易术语 | 出口/离岸价/到岸价 |
| 支付 | 电汇、信用证（大额）、PayPal（示例）、O/A（已建立的合作伙伴） |
| 认证 | ISO9001、CE、FCC、RoHS、REACH；UL/CCC/ECA可应要求提供 |
| 法律实体 | 深圳市韩图佳实科技有限公司（2014年版，统一社会信用代码：91440300306068446B） |
| 工厂位置 | 中国广东省深圳市龙华区 |
6.下一步
为了获得您的切割/定制项目的可行性评估和确定报价，请发送给我们：
目标外形尺寸和公差
源面板模型（或目标对角线/分辨率，如果开源）
安装/边框接口要求
目标可靠性标准（消费者/工业）和应用环境
预计年交易量
我们的工程团队直接审查图纸，并在报价前进行DFM评估。
联系人：chenhua@hitulcd.com | +86 18682328732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
