由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | P430KVN01.0 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 43.0" 切割型拉伸杆（非原生面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×720，5.33:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1073.78（宽）×201.33（高）毫米 | ||
| 外形尺寸 | 1096.58（宽）×224.13（高）×30（深）毫米 | ||
| 面板重量 | 3.30公斤（型号） | ||
| 表面处理 | 哑光（雾度28%），硬质涂层（3H） | ||
| 对比度 | 4000:1（典型）（透射式） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 8（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | AMVA3，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
HITULCD OEM/ODM工业显示器制造
面向全球买家的合作伙伴关系概述
深圳市韩图佳实科技有限公司|成立于2014年|出口市场38多个|年产能12万台以上
这是给谁的
本文档是为我们在每个项目中合作的三个角色编写的：
采购经理 --评估供应商合法性、定价结构、最小起订量和付款条件
项目经理 --评估交付周期、通信可靠性和长期供应连续性
工程师 --评估技术可行性、DFM支持、认证和测试文件
下面的每个部分都经过精心组织，以便您可以直接进入对您的角色重要的部分。
1.公司简介
| 法律实体 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 91440300306068446B（可公开验证） |
| 成立 | 2014年（运营11年以上） |
| 注册资本 | 200万元 |
| 业务状态 | 活动/运行中 |
| 年生产能力 | 120000+台 |
| 服务出口市场 | 38+个国家 |
| 设施 | ISO 14644-1认证的洁净室生产，自动化COG/FOG粘合线 |
我们是一家制造商，不是一家贸易公司——在您询问之前，您可以直接向中国政府商业登记处核实我们的注册。
2.OEM与ODM——我们实际做什么
原始设备制造商（对现有产品进行品牌重塑和修改）从我们经过验证的平台之一（拉伸条显示器、开放式显示器、高亮度套件、窗口/室外显示器）开始，并进行定制：
亮度级别、分辨率、接口（HDMI/LVDS/eDP/V-by-One）
外壳的边框、外壳和机械配合
标志品牌和自有品牌包装
固件/OSD行为（如适用）
ODM（全规格开发）从您的机械、电气和环境要求开始，我们根据规格构建模块：
定制切割/尺寸（包括非标准切割面板）
针对目标亮度/cd/m²进行定制背光重新设计
触摸集成（投射电容，在需要时可戴手套使用）
支持HDMI、DP、VGA和调光传感器的定制AD板/驱动解决方案
完整的DFM审查和技术文件包
大多数工业买家从OEM修改现有平台开始，以控制成本和时间表，然后在数量证明专用工具的合理性后，转向完整的ODM计划。
3.制造能力
液晶显示模块生产带微米级对准控制的自动化COG/FOG键合线（JYD-I900E全自动COG系列、JYD-F900E/F900A雾化键合系统）。
定制切割 / 结构装配
GH-1111光纤激光切割（7.5KW）——面板切割边缘光滑无毛刺
OC-1200A用于OC玻璃的精密玻璃切割，稳定的粘合尺寸
背光面板组装的全自动层压和粘合线
组件集成
PT-A12-B自动贴片机，用于稳定的SMT元件放置
F6-AS120 ACF层压机，用于100%稳定的电路连接
LS-900Pro激光打标，用于高精度零件打标
可靠性测试
HYC-TH-80DH温度与；环境模拟湿度试验箱
用于尺寸和目视检查的二维测量仪器和显微镜
全过程质量控制：尺寸检查→ 环境模拟→ 老化测试
生产流程（11阶段可视化工作流程）细胞喂养→ 真空淬火→ ACF附件→ IC校准 / 预绑定→ FOG电气测试→ FPC主键合→ FPC对齐 / 预绑定→ IC主键合→ ITO封装→ 高温胶粘剂；标签附件→ 目视检查
4.认证与；合规
| 认证 | 状态 |
|---|---|
| CE（欧盟合规性） | 有效的 |
| FCC（美国合规） | 有效的 |
| RoHS | 有效的 |
| ISO 9001:2015 | 认证 |
| ISO 14001:2015 | 认证 |
| 国际航空运输协会16949:2016 | 认证 |
| 美国 | 可用的 |
| 达到 | 合规的 |
| 废弃电子电气设备 | 合规的 |
所有单位都附带了文件，以支持您在目标市场中的CE/FCC/RoHS声明，从而减少您的认证工作量，而不是增加工作量。
5.可用于OEM/ODM的产品平台
| 平台 | 范围 | 典型用途 |
|---|---|---|
| 工业控制显示器 | 5.5–27" | HMI面板、自动化系统、嵌入式设备 |
| 边缘照明LED套件 | 32-55岁的园艺师；，350-800cd/m² | 室内数字标牌 |
| 直下式LED套件 | 43-86岁的园艺师；，1000-1500cd/m² | 半户外应用 |
| 超高亮度套件 | 32-86岁的园艺师；，2000-3000cd/m² | 室外阳光直射可读 |
| 拉伸条形显示器 | 18.5-55" （可切割） | 货架边缘、运输、电梯、零售 |
| 开放式框架监视器 | 多种 | 信息亭、控制系统、自助服务 |
| 窗户/户外显示器 | 多种 | 店面、户外广告 |
| OLED/电子纸/触控 | 自定义 | 专业和触摸集成项目 |
6.OEM/ODM项目通常如何运行
需求摄入 --您发送目标尺寸、亮度、接口、安装图（DXF/PDF，如果可用）、体积和环境规格（温度范围、IP等级、振动/冲击，如果适用）
DFM可行性审查 --我们的工程团队确认在现有工具上可以实现的目标与需要定制开发的目标，并尽早标记任何冲突（例如，切割线与电路布局、亮度与热预算）
引文 --NRE（如有）、按数量级别、最小起订量和交付周期的单位定价
样品/首件 --通常是在提交工具或批量订单之前验证配合和功能的最快方法
资格 --首件产品单元的环境和可靠性测试；每个项目共享的测试数据
大规模生产 --根据您的项目时间表安排，并根据要求显示生产状态
持续供应 --重复生产计划，锁定BOM/规格，以保护长期供应连续性
7.解决买方的共同担忧
&“；这家工厂是真的，还是一家贸易公司？&“；我们的营业执照和注册是公开记录（上面的统一社会信用代码）。本简报中记录了设施照片、设备型号和生产过程，而不是库存图像。
&“；我们的知识产权和图纸会受到保护吗？&“；供DFM审查的自定义图纸和规格仅用于您的项目报价和生产。在共享详细设计文件之前，可以根据要求提供新授权。
&“；如果我们需要低于典型中国工厂最小起订量的产量怎么办？&“；标准规格产品：最小起订量低至1台。定制切割、亮度或边框修改：在报价阶段确认最小起订量，在批量承诺之前提供样品。
&“；我们怎么知道供应不会在项目中期中断？&“；我们支持合格项目的长期生命周期承诺——这是计划多年生产运行的买家在项目启动时的标准讨论点。
&“；我们到底能多快得到一个有效的样本？&“；取决于您的需求是适合现有平台（OEM路径，更快）还是需要新的工具（ODM路径，更长）。我们将在可行性审查阶段告诉您您的请求属于哪一类，并附上交付周期。
8.商业条款
国际贸易术语解释通则： 出口/离岸价/到岸价
付款： T/T（批量标准）、L/C（大批量）、PayPal（样品，买方保护）、O/A（已建立的合作伙伴）
担保： 标准12个月，可扩展到批量OEM计划
标准交付周期： 2-3周| 自定义程序交付周期： 4-6周
9.启动一个程序
发送给我们：
目标应用程序和显示器的安装位置
尺寸、亮度、接口和安装要求
预计年交易量
针对您所在市场的目标认证（CE/FCC/UL/其他）
我们将在标准响应窗口内返回可行性评估和报价。
联系人：chenhua@hitulcd.com | +86 186 8232 8732 |hitulcd.com/oemodm

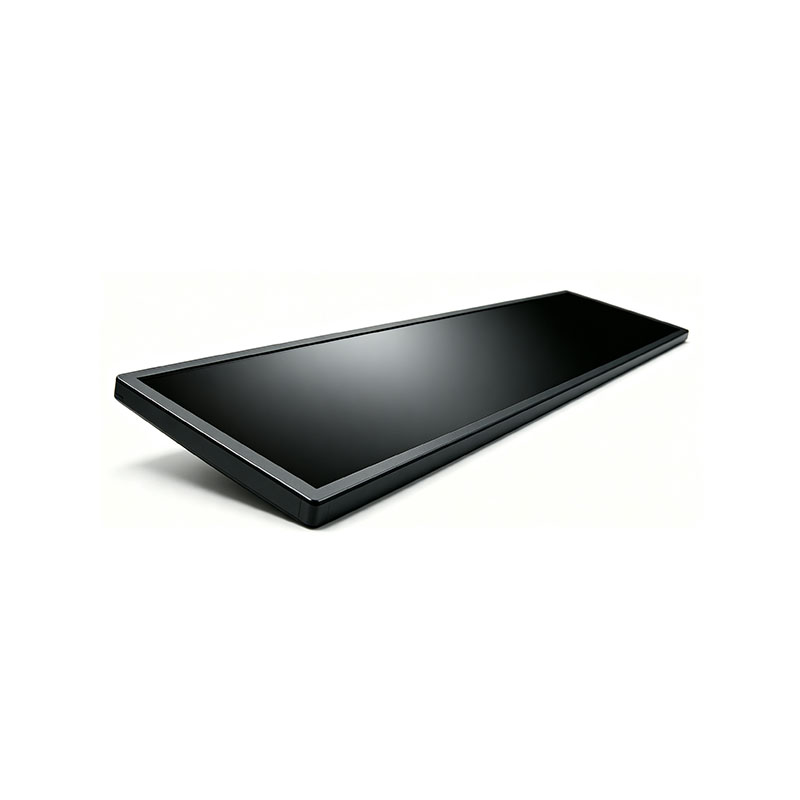

43" 用于工业机器接口的TFT LCD模块
剪切式拉伸钢筋板——技术与应用；商业简报
型号：N10P430KVN01.0|HITULCD（深圳市韩图佳实科技有限公司）
1.产品概述
这43"；模块是一个剪切型拉伸条显示--通过精确切割标准43英寸的面板生产的超宽5.33:1面板；a-Si TFT-LCD母玻璃而不是本机超宽面板。它是为嵌入工业机器HMI、控制面板和设备面板而设计的，在这些地方需要长而窄的观察窗，但本地超宽面板在您的体积上并不划算。
| 规格 | 细节 |
|---|---|
| 分辨率 | 3840 × 720 (5.33:1) |
| 有效区域 | 1073.78×201.33毫米 |
| 外形尺寸 | 1096.58×224.13×30毫米 |
| 亮度 | 700 cd/m²（典型） |
| 对比度 | 4000:1 |
| 视角 | 89°/89°/89℃/89°（全视角，AMVA3） |
| 表面 | 哑光，雾度28%，3H硬质涂层 |
| 接口 | V-by-One，8通道，51针（不是LVDS——驱动板必须匹配） |
| 工作温度 | -20°C~60°C |
| 背光寿命 | 50000小时（WLED） |
| 认证 | ISO9001、CE、RoHS、FCC、REACH；UL/CCC/ECA可应要求提供 |
因为这是一个切割面板，下面的问题是我们希望任何有能力的采购团队在承诺之前都会问的问题——直接回答，并说明最终数字取决于您的确切切割线和面板批次。
2.切割工艺与；设计可行性
切割方法我们根据您的公差要求选择切割方法，而不是默认选择：
机械轮（划线和断裂）切割 --用于标准公差要求（典型值为±0.3mm），成本更低，交付周期更短。适用于大多数工业HMI边框安装设计。
超快激光切割（非接触式） --当公差更严格（±0.1mm或更好）时，当切割线靠近有源电路迹线时，或者当无边框/暴露边缘设计必须尽量减少边缘碎裂时使用。NRE和单位成本更高。
一旦我们看到您的目标公差和安装方法（边框覆盖与暴露边缘），我们将推荐该方法。
迹线和电路间隙在报价之前，根据供体面板的栅极/源极驱动器布局和TFT阵列边界对每条切割线进行评估。不提供落在有源阵列内或夹住栅极/源极迹线的切口——如果您要求的尺寸在基板上不可行，我们会告诉您，并建议最接近的可行尺寸。
我们需要你做什么来进行可行性检查
目标切割尺寸（宽×高）和公差
安装方法（表圈覆盖/外露边缘/垫片密封）
安装切口的机械图或DXF（如有）
接口要求（确认V-by-One驱动板兼容性）
预期环境（室内/室外、灰尘/水分暴露、振动）
边缘质量标准切割后的标准验收标准：
边缘平整度在我们的内部质量控制范围内（在DFM审查时根据您的公差确认）
无可见碎屑>；10倍检查下观察侧边缘为0.2 mm
密封前通过边缘检查进行微裂纹筛查；带有扩展裂纹的面板被报废，未发货
3.可靠性 / 边缘密封
密封过程在组装之前，每个切割边缘都会进行二次密封步骤——沿整个切割边缘施加并固化UV固化边缘密封剂，以封闭暴露的玻璃/液晶边界。这是防止液晶泄漏和水分进入切割线的步骤；它不是可选的，也与标准框架垫片不同（我们也在模块级别应用于顶部）。
可靠性测试尖端模块经过与我们本土面板产品相同的环境认证，并增加了以边缘为重点的检查：
85/85（双85）高温/高湿浸泡 --验证密封件在持续高温和潮湿条件下是否保持
热冲击循环（冷热） --验证密封件和玻璃边缘在快速温度波动下不会发生分层或裂纹扩展
结构跌落试验 --验证切割边缘在机械上比未切割的玻璃弱，在搬运/安装冲击下不会碎裂或开裂
一旦NDA或正式RFQ到位，我们可以共享先前规模相当的切割面板项目的测试总结数据（循环计数、通过标准、样本量）——这是项目参考数据，而不是我们一般发布的数据。
边缘的光学性能正确切割和密封的边缘在正常观察下不应出现漏光或边缘Mura。我们在装运前的最终质量控制（暗室检查）中对此进行筛查。如果你的设计将切割边缘放在紧密的边框下，请尽早告诉我们边框尺寸——它会影响最终用户是否看到任何边缘效果。
4.成本、收益 / 前置时间
| 项目 | 典型范围 | 备注 |
|---|---|---|
| NRE（切割夹具+DFM+首次切割验证） | 按项目报价 | 在许多项目中豁免或记入批量订单——在询价阶段询问 |
| 首次样品交付时间（≈20件） | 2-4周 | 取决于切割的复杂性以及是否需要激光切割 |
| 标准（非定制）交付周期 | 2-3周 | 按公布的生产能力 |
| 定制切割程序交付周期 | 4-6周 | 包括工具和资格认证 |
| 生产能力 | 12000+台/月 | 全厂范围内，跨产品线 |
| 预期产量 | 首次切割试验后确认 | 产量取决于尺寸和公差；在运行您的特定切割之前，我们不会引用一个数字 |
| 最低起订量 | 标准规格1台 | 报价时确认定制切割/亮度/边框最小起订量——批量承诺前始终提供样品 |
商业条款
国际贸易术语解释通则：EXW/FOB/CIF
付款方式：电汇、信用证（大批量）、PayPal（样品，买方保护）、O/A（已建立合作伙伴）
保修期：12个月，包括工程支持
5.供应商验证
| 法律实体 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 注册资本 | 200万元 |
| 状态 | 活动/运行中 |
| 工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
6.下一步
从这份简报转到实盘报价，请发送给我们：
目标切割尺寸和公差
安装/边框图（DXF/PDF，如果可用）
目标数量和项目时间表
环境要求（温度范围、入口保护、振动/冲击规范（如适用））
我们将在标准响应窗口内返回DFM可行性检查、切割方法建议、NRE和第一个样品交付周期。
联系人：chenhua@hitulcd.com | +86 186 8232 8732
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
联系HITULCD
我们将在24小时内通过电子邮件回复。如果您想通过WhatsApp或电话讨论细节，请在您的消息中留下首选的时间和联系方式——我们绝不会在未经通知的情况下给您打电话。
相关解决方案
本产品适用于以下行业应用场景
