验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT438HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 43.8" （49" 1/2切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×540，可选3840×1080 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1073.78（宽）×302（高）毫米 | ||
| 外形尺寸 | 1103.78（宽）×332（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 1000cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | 700:1 (Typ.) | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业的 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制条形LCD解决方案-任何尺寸，根据您的设计定制
你的空间不是16:9。你的显示器也不应该是。我们将大尺寸TFT-LCD主面板转化为定制的拉伸条形显示器，其长度和宽度符合您的产品需求，并作为可与控制板、背光和电缆集成的模块交付。
发送您的图纸进行免费可行性审查·索取样品
为什么要显示自定义栏？
标准的LCD尺寸迫使设计师妥协：超大的外壳、浪费的面板面积或笨拙的边框。条形（拉伸）显示器通过将屏幕与安装空间相匹配来解决这个问题。
只要需要长而窄的信息面，需求就会增长：
| 片段 | 典型用法 |
|---|---|
| 零售 / 超市 | 货架边缘价格和促销条、冷冻门和过道展示 |
| 公共交通 | 公共汽车、有轨电车、地铁和火车乘客信息条 |
| 建筑与；电梯 | 电梯头、大厅和走廊信息栏 |
| 工业与；人机界面 | 机器控制面板、机柜状态栏、仪表板 |
| 商业柜台 | 银行、票务、前台和POS辅助显示器 |
| 自动售货机、售货亭 / 智能家电 | 薄型广告和用户界面 |
| 控制室 | 视频墙上方或下方的票务和状态条 |
如果你的产品有一个又长又窄的窗户，定制的切割面板通常会比标准比例的屏幕提供更干净的设计和更好的每平方厘米使用。
我们的服务
OEM–根据您的规格制造
您提供尺寸、公差、亮度和接口要求。我们根据您的图纸切割、密封、组装和测试模块，并按照您的零件号和包装发货。
ODM–我们与您共同设计
您描述了应用程序。我们的工程师提出了面板源、切割布局、背光、控制板、机械结构和可选的触摸或盖板玻璃，并将项目从概念到批量生产。
物理范围内的任何尺寸
我们可以为几乎任何类型的棒材尺寸和纵横比提供切割解决方案，从紧凑型条带到超过一米的超长格式。限制由主面板设置：目标活动区域必须适合源面板，切口必须清除面板的电路和密封区域。将您的目标尺寸发送给我们，我们将确认可行性，提出最佳源面板，并在需要时建议进行小尺寸调整，以提高产量和成本。
参考项目：43.8" HT438HBM1920×540，1073.78×302毫米有效面积，IPS，1000cd/m²，从49" 切割而成；面板（1/2切割），带HDMI/VGA板。查看产品页面
我们通常评估的格式 （欢迎其他比率）：
| 宽高比 | 典型场景 |
|---|---|
| 32:9 | 超宽信息栏、仪表板 |
| 24:9 / 21:9 | 柜台、售货亭、电器面板 |
| 16:6至16:3 | 货架边缘和过渡带 |
| 自定义 | 您的设计要求的任何长度×宽度 |
定制范围
| 类别 | 选项 |
|---|---|
| 尺寸 / 形状 | 自定义活动区域、外形尺寸、挡板和安装孔 |
| 分辨率 | 基于面板的原生分辨率，或通过控制板缩放 |
| 亮度 | 300至1000cd/m²（根据要求更高，视热设计而定） |
| 面板类型 | IPS/VA，常黑，透射式 |
| 接口 | LVDS、eDP、HDMI、VGA、DP、AV；MIPI或应要求提供的其他公司 |
| 控制板 | 自定义固件、OSD语言、徽标和启动屏幕 |
| 触摸 | 投射电容式或红外触摸覆盖 |
| 光学 | 光学粘合、防眩光/防反射、盖玻片 |
| 环境 | 根据要求提供宽温度选项和保形涂层 |
| 机械的 | 金属框架、支架、薄边框、定制布线 |
| 包装与；标注 | 定制纸箱、私人标签、条形码 |
我们的切割技术
切割方法
机械轮划线和断裂：经过验证，具有成本效益，是大多数酒吧格式和批量订单的理想选择。
超快激光切割：用于精密公差，将敏感区域附近的碎屑和切割线降至最低。
我们根据公差、边缘要求和成本目标为每个项目选择方法。典型的切割公差为±0.2 mm，根据要求评估更严格的值。
电路规避 / 设计规则
根据主面板的栅极/源极布线、TFT阵列、GOA和密封线区域检查每个切割计划。在加工任何面板之前，我们定义了安全的切割余量，这样切割就不会损坏功能电路。
边缘密封 / 灯光控制
采用紫外线固化密封剂进行二次边缘密封，以防止水分和液晶泄漏。
密封边缘上的遮光带或框架结构，以控制边界附近的漏光和颜色偏移。
显微镜边缘检查是否有碎裂和微裂纹。
可靠性验证
根据IEC 60068-2和客户要求，切割面板模块的典型验证程序：
| 测试 | 典型条件 |
|---|---|
| 高温储存 | 70°C，240小时 |
| 低温储存 | −20°C，240小时 |
| 高温/高湿操作 | 50°C，90%相对湿度，240小时 |
| 热冲击 | −20摄氏度↔ 70°C，30个循环 |
| 振动 | 依据IEC 60068-2-6标准 |
| 包装掉落 | 根据ISTA 2A |
可根据要求评估其他条件。类似项目的报告可在NDA下获得。
从创意到批量生产
| 步骤 | 会发生什么 | 典型时间 |
|---|---|---|
| 1.需求评审 | 您发送尺寸、公差、亮度、接口、数量和应用 | 1天 |
| 2.可行性 / 引文 | 切割图、源面板选择、成本和交付周期建议 | 3-5个工作日 |
| 3.设计确认 | 图纸、接口定义和规范的批准 | 如约定 |
| 4.样品构建 | 首批样品（例如20件） | 3-4周 |
| 5.验证 | 您的测试加上我们的可靠性和光学检查 | 取决于项目 |
| 6.试运行 | 小批量确认产量和工艺稳定性 | 2-3周 |
| 7.批量生产 | 计划交付，100%最终检查 | 采购订单后4-6周 |
商业条款
| 项目 | 典型术语 |
|---|---|
| 新关系能量 | 按项目报价；可减少或记入约定数量 |
| 样品最小起订量 | 20件 |
| 批量生产最小起订量 | 100件（框架或重复订单更低，可协商） |
| 目标收益率 | 批量生产≥95%（试运行后确认） |
| 保修 | 12个月标准；延期可协商 |
| 国际贸易术语 | EXW/FOB/CIF/DDP |
| 支付 | T/T，信用证；PayPal样品 |
| IP / 保密性 | 图纸共享前的保密协议；你的设计仍然是你的 |
为什么与我们合作
工程主导的支持：直接接触了解切割、密封和驱动的工程师，而不仅仅是销售。
一站式模块电源：面板、切割、密封、背光、控制板、电缆和结构来自单一来源。
灵活的卷：从原型批次到重复生产。
清晰的沟通：英文文档、二维图纸和快速响应。
长期供应计划：帮助选择源代码面板和生命周期风险。
如何向我们发送快速报价
目标活动区域和总体尺寸（草图很好）
公差和安装要求
亮度、分辨率和界面需求
工作环境（温度、湿度、室内/室外）
预计年数量和目标价格
可选：触摸、玻璃盖、光学粘合
常见问题
你真的能做任何尺寸吗？我们可以切割成几乎任何适合可用主面板的条形尺寸，并清理其电路区域。我们确认每项请求的可行性，如果您的尺寸不切实际，我们会提出替代方案。
切割会影响可靠性吗？通过适当的切割线设计、边缘密封和验证测试，切割模块适用于商业和工业用途。我们建议您对样品进行自己的环境测试。
你能只提供不带控制板的切割面板吗？对。我们提供单独的LCM、带驱动板的LCM或全显示单元。
我可以保留自己的品牌吗？对。自有品牌、定制标签和包装是OEM项目的标准。
你签署保密协议了吗？是的，在交换任何图纸或规范之前。
启动自定义栏显示项目
发送您的图纸或要求，我们将在工作日24小时内回复。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
43.8"；拉伸条形液晶显示器（HT438HBM）–32:9超宽，1000尼特，HDMI/VGA就绪
定制切割43.8英寸；IPS条形显示器，适用于数字标牌、交通、零售货架边缘、控制室和工业HMI。由49英寸；面板采用精确的1/2切割，作为带有HDMI/VGA控制板的完整LCM交付。
| 模型 | HT438HBM |
| 显示区域 | 1073.78×302毫米（约32:9） |
| 分辨率 | 1920×540（可选3840×1080） |
| 亮度 | 典型值为1000尼特。（可定制300-1000尼特） |
| 接口 | 51针LVDS面板侧；HDMI+VGA通过控制板 |
| 工作温度。 | 0至50°C |
请求报价·下载数据表·请求样品
产品概述

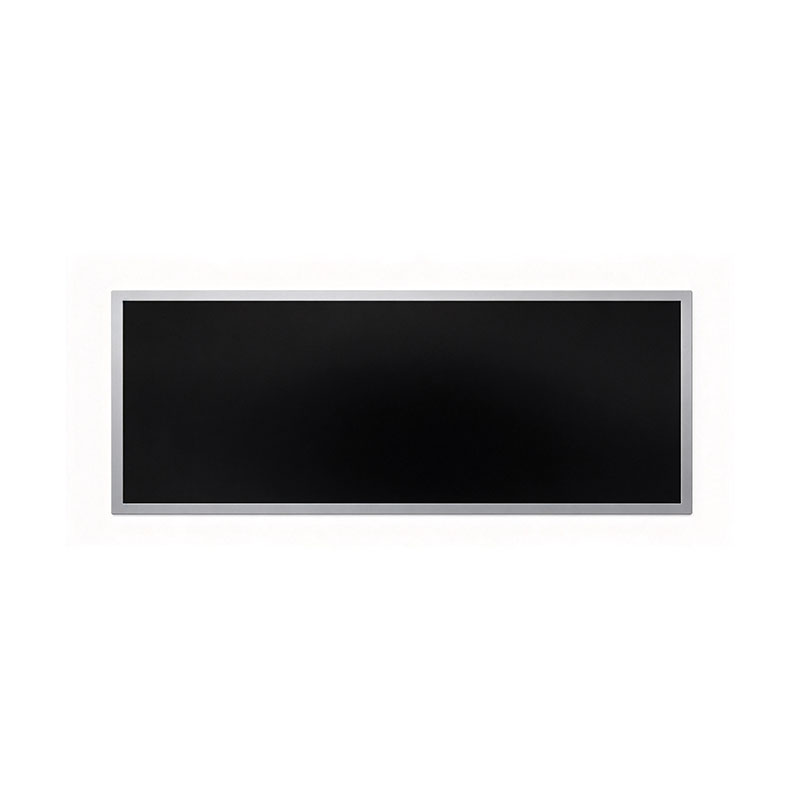

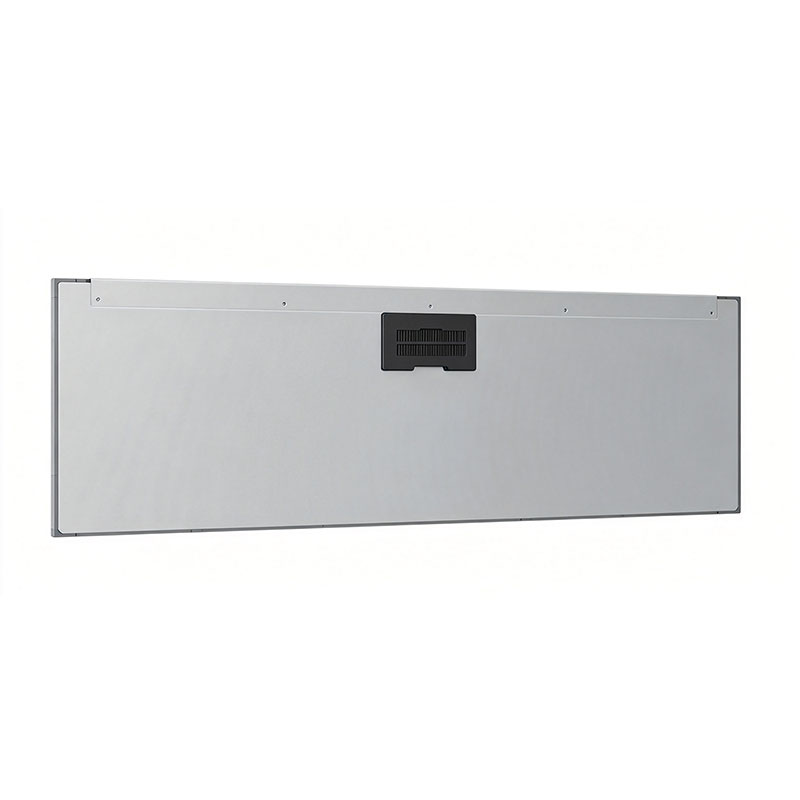

HT438HBM是一款43.8英寸的；拉伸条LCD模块，适用于标准16:9屏幕根本不适合的项目。它具有1073.78×302毫米的32:9超宽有效面积，适用于狭窄、长的安装空间，如货架边缘、公共汽车和火车内部、电梯大堂、售票柜台、机器控制面板和仪表板。
它基于IPS a-Si TFT-LCD面板；主面板尺寸。包括一个带OSD的匹配HDMI/VGA控制板，因此该设备已准备好集成到您的机柜或信息亭中。
主要特点
超宽32:9格式：有效面积1073.78×302毫米，总面积1103.78×332×20毫米。20毫米深的超薄外壳。
高亮度，典型值为1000cd/m²。：可在明亮的大厅、店面和半室外阴凉处阅读。亮度可在300至1000尼特之间调节，以平衡功率和热量。
IPS技术，全视角：89°/89°/89℃/89°（CR≥10）。任何位置的颜色都一致，是公共空间的理想选择。
1670万色，通常为黑色，透射式，RGB垂直条纹像素布局。
灵活的信号输入：控制板上的HDMI和VGA，带有51针LVDS面板接口，可直接集成。
简单的12V直流电源：12 V/5 A输入，便于集成到现有电源系统中。
屏幕显示（OSD）：5键控制（电源、菜单、+、-、退出），具有亮度、颜色、对比度、自动旋转和H/V位置设置。
可选3840×1080 分辨率更清晰的文本和图形。
可定制尺寸：其他切割长度和宽度可根据要求进行评估（见下文工程部分）。
典型应用
| 部门 | 用例 |
|---|---|
| 零售 | 货架边缘显示器、超市价格栏、数字菜单板 |
| 运输 | 公共汽车/电车/地铁信息条、车站站台显示器 |
| 工业的 | 机器面板、控制柜、HMI状态栏 |
| 商业的 | 前台、电梯显示器、寻路、银行柜台 |
| 控制室 | 视频墙上方或下方的票/状态条 |
| 自动售货 / 亭子 | 薄型广告和信息屏幕 |
技术规格
LCD面板参数
| 项目 | 细节 |
|---|---|
| 型号 | HT438HBM |
| 对角线尺寸 | 43.8"；（从49英寸面板切割，1/2切割） |
| 分辨率 | 1920（RGB）×540；可选3840×1080 |
| 宽高比 | 约32:9 |
| 像素排列 | RGB垂直条纹 |
| 像素间距 | 约0.559×0.559毫米（约45 PPI） |
| 活动区域（A.A.） | 1073.78（宽）×302（高）毫米 |
| 外形尺寸 | 1103.78（宽）×332（高）×20（深）毫米 |
| 面板重量 | 约3.5公斤（典型值） |
| 表面处理 | 防眩光（雾度25%），硬度3H |
| 液晶显示技术 | IPS，通常为黑色，透射式 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 亮度 | 典型值为1000尼特。（可定制300-1000尼特） |
| 对比度 | 700:1型。 |
| 响应时间 | 典型值为25毫秒。（Tr+Tf） |
| 视角 | 典型值为89°/89°/89℃/89°。（CR≥10），全视角 |
| 显示颜色 | 16.7M（8位） |
| 刷新率 | 60赫兹 |
| 背光类型 | 白色发光二极管 |
| 背光寿命 | 50000小时，典型值。（在25°C时，初始亮度为50%） |
| 功耗 | 典型值≤60 W。（全亮度、系统级别） |
| 信号接口 | 51针LVDS |
| 面板电源电压 | 12 V DC（典型） |
| 触摸屏 | 不包括在内（可应要求提供触摸集成） |
| 应用领域 | 工业/商业 |
| 工作温度 | 0至50°C |
| 储存温度 | −20至70°C |
HDMI/控制板规格
| 项目 | 细节 |
|---|---|
| 输入接口 | HDMI，VGA |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键（电源、菜单、+、-、退出） |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
规格是典型值，可能会更新以改进产品。最终值在每个项目的批准数据表中得到确认。
定制切割 / 工程支持
该系列是通过将大幅面TFT面板切割成拉伸条格式而制成的。以下是我们如何处理OEM和集成团队提出的关键工程问题。
1.工艺和可行性评估
切割方法
机械轮划线和断裂：我们常规条形图格式的标准方法。它具有成本效益，并在批量生产中得到了验证。
超快激光切割：当公差很紧时，建议将边缘碎裂降至最低，或者切割线靠近敏感区域。
在审查了您的尺寸、公差和应用后，我们推荐一种方法。典型的切割公差为 ±0.2毫米 （评估后要求更严格的公差）。
路由和电路避免
切割线的设计是为了避开栅极/源极布线、GOA和TFT阵列有源区，并与面板密封线保持安全裕度。
为进行可行性检查，请提供：
目标尺寸和公差（图纸或草图）
原始面板型号和数据表
显示活动区域、挡板和连接器位置的机械图
应用环境、目标亮度和接口要求
我们的工程师返回一份可行性报告和一份切割图，通常在 3-5个工作日.
边缘质量
在显微镜下进行切割后检查，查看是否有碎裂和微裂纹。
典型验收：边缘碎裂≤0.2mm，无裂纹延伸至密封线或有效区域（标准以项目协议为准）。
在需要搬运安全的地方对边缘进行研磨/倒角。
2.可靠性和边缘密封
密封过程
切割边缘采用UV固化边缘密封剂进行二次密封保护，以阻挡水分并防止液晶泄漏。
密封边缘采用遮光胶带或框架结构，防止漏光。
可靠性测试（参考程序）根据IEC 60068-2方法和客户要求运行的切割面板模块的典型测试项目：
| 测试 | 典型条件 |
|---|---|
| 高温储存 | 70°C，240小时 |
| 低温储存 | −20°C，240小时 |
| 高温/高湿操作 | 50°C，90%相对湿度，240小时 |
| 热冲击 | −20摄氏度↔ 70°C，30个循环 |
| 振动 | 随机/正弦符合IEC 60068-2-6（包装和未包装） |
| 包装跌落试验 | 根据ISTA 2A |
可根据要求评估更高的应力条件（例如，85°C/85%RH）。类似切割项目的测试报告可以在NDA下共享，并且可以与您的样品一起进行项目特定的验证。
光学性能
边缘密封和遮光设计可最大限度地减少边缘附近的漏光和颜色偏移。
每个单元在装运前都要经过全屏光学检查（均匀性、Mura、死像素）。
3.成本、产量和交付周期
| 项目 | 典型术语 |
|---|---|
| 新关系能量 | 根据工具、夹具和工程按项目报价。通常根据商定的数量记入或减少。 |
| 样品交期 | 图纸批准后，第一批样品（如20件）需3-4周 |
| 批量生产交付周期 | 订单和样品签收后4-6周 |
| 目标批量生产产量 | ≥95%（目标，试运行后确认） |
| 最低起订量 | 样品20件；标准批量生产100件（可协商框架订单） |
自定义选项
亮度：300–1000尼特
分辨率：1920×540或3840×1080
切割尺寸和纵横比
控制板：HDMI/VGA，以及DP、AV或Android播放器（根据要求）等选项
触摸：投射电容式或红外触摸（根据要求）
盖板玻璃、光学粘合、防眩光/防反射处理
OSD语言、徽标和启动屏幕
电缆长度和连接器类型
包含内容
1×HT438HBM液晶显示模块（LCM）
1×HDMI/VGA控制板，带OSD键盘
1×LVDS电缆
1×12 V/5 A电源适配器（根据要求提供特定地区的插头）
带保护性包装的出口纸箱
质量与；合规
根据ISO 9001质量体系制造。
可应要求提供RoHS和REACH合规文件。
装运前进行全面检查；12个月标准保修期（延期可协商）。
订购 / 运输
国际贸易术语：可提供EXW/FOB/CIF/DDP
支付：样品电汇、信用证或PayPal
运输：样品航空快递；批量订单的海运或空运
支持：英文技术文档、二维图纸和集成指南
常见问题
你能提供与43.8英寸不同的尺寸吗；模型？对。请将您所需的有效面积、外形尺寸和公差发送给我们；我们将审查可行性并发送切割图。
显示器是否适合全天候运行？该显示器设计用于0-50°C范围内的连续商业和工业用途。对于长时间在高亮度下运行，建议充分通风。
它支持纵向安装吗？对。OSD支持自动旋转，该模块可以横向或纵向安装。
我可以通过LVDS将其直接连接到我自己的控制器板吗？对。该面板有一个51针LVDS接口，我们可以提供引脚定义和时序表。
你们提供触摸吗？标准型号没有触摸功能。可以讨论自定义项目的触摸覆盖。
获取报价
告诉我们您的应用、数量、尺寸、亮度和界面需求。我们在工作日24小时内回复。
📧 电子邮件：chenhua@hitulcd.com
🌐 网站：www.hitulcd.com
💬 WhatsApp/微信： +86 18173373517
