由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | SG4393S01-1 | 输入接口 | 信号协议未定义，订购前确认 |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 43.9" FOB开孔原生拉伸杆 | OSD密钥 | N/A（取决于驱动板） |
| 分辨率 | 1920（RGB）×540，3.56:1 | OSD控制 | N/A（取决于驱动板） |
| 面板类型 | a硅TFT液晶显示器，FOB开孔式（玻璃+COF IC，无背光） | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1058.78（宽）×287（高）毫米 | ||
| FOB玻璃轮廓 | 1084.78（宽）×315（高）毫米 | ||
| LCM外形尺寸（估计） | 1084.78（宽）×315（高）×24~30（深）毫米（带定制背光） | ||
| 基底厚度 | 0.50+0.50毫米 | ||
| 面板重量 | 3.9公斤 | ||
| 表面处理 | 哑光（雾度2%） | ||
| 对比度 | 3000:1（典型）（透射式） | ||
| 透射率 | 5.6%（最小值）（带偏振器） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 10（典型）（G至G）毫秒 | ||
| 液晶显示技术 | HVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 不包括（离岸价）；定制WLED 50K小时（估计，需要外部驱动程序） | ||
| 驱动器IC | COF键合，6源芯片 | ||
| 功耗 | TBD（取决于定制背光组件） | ||
| 信号接口 | 51针，0.5毫米连接器（协议未定义，需要预先确认） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌（仅适用于定制LCM组件） | ||
| 工作温度 | -10~70°C | ||
| 储存温度 | -20~80°C | ||
OEM/ODM显示器制造服务
HITULCD——定制液晶显示器和显示器的直接工厂工程；显示程序
制造商： 深圳市韩图佳实科技有限公司旗下品牌HITULCD。适用于： 从中国采购定制或半定制显示器解决方案的原始设备制造商、系统集成商、分销商和工程团队。
1.为什么买家直接与我们合作
北美和欧洲的大多数显示器采购问题不是来自价格，而是来自 设计团队与工厂车间之间的沟通差距贸易公司或代理商在您的规格表和实际构建面板的工程师之间添加了一层，这会减缓每次修订的速度，并在公差、材料和测试标准上造成歧义。
HITULCD是一家制造企业，而非贸易中介：
| 直接供应模式 | HITULCD工厂→ 您的项目，您的工程团队和我们的团队之间没有经销商层 |
| 内部生产 | 组装和测试通过我们自己的生产流程进行管理，而不是分包 |
| 定制工程 | 尺寸、亮度、界面、触摸和机械集成由我们自己的团队处理 |
| 工程访问 | 您直接与负责构建产品的技术团队讨论规格 |
| 生产能力 | 12000+台/月，支持原型、小批量和批量项目 |
2.OEM与ODM——哪种模式适合您的项目
| OEM（您的设计） | ODM（我们的平台，您的规格） | |
|---|---|---|
| 谁拥有设计 | 您/您的工程团队 | HITULCD基础平台，可根据您的要求定制 |
| 典型起点 | 要复制/改进的图纸、物料清单或现有产品 | 我们现有的面板/模块系列，已调整大小或重新配置 |
| 最适合 | 专有的机械集成、独特的外形、品牌硬件 | 在经过验证的主干（亮度、接口、面板尺寸）上更快地上市 |
| NRE/工具 | 适用于您的定制设计 | 更低——尽可能重用现有工具 |
| 第一个样品的典型交付周期 | 更长-完整DFM周期 | 更短——配置而不是从头开始设计 |
我们支持这两种模式，许多项目介于两者之间——从我们现有的平台之一开始（见我们的 加长杆, 高亮度，或 开放式 产品线）以及为您的产品定制尺寸、亮度、界面或机械配合。
3.我们定制什么
面板尺寸 / 宽高比--包括非标准；拉伸杆；嵌入式/信息亭格式的切割
亮度 / 背光 --从标准350cd/m²到3000cd/m²的高亮度/阳光可读配置
接口 --HDMI、LVDS、MIPI、eDP、自定义连接器引脚
触摸集成 --电容式/电阻式触摸键合（如需要）
机械集成 --挡板设计、安装支架、连接器方向、外壳就绪组件
光学键合 / 盖板玻璃 --适用于户外、高耐用性或防眩光要求
品牌化 --OEM自有品牌计划的徽标、包装和标签
4.从询价到批量生产
需求评审 --共享您的目标规格（尺寸、亮度、界面、环境、体积），如果可用，还可以共享机械图纸或要复制的现有单元。
可行性与；引文 --我们的工程团队确认可行性，标记任何设计权衡，并发布涵盖NRE、样品成本和批量单价的报价。
样品/原型构建 --在最终确定工具之前，根据您的验收标准构建和测试第一批样品。
验证 --您在自己的系统中测试样本。在这个阶段迭代修订——这是发现问题最便宜的地方。
试运行/小批量运行 --有限的生产运行在满负荷生产之前验证了工艺的可重复性。
大规模生产 --全批量生产，生产测试和检验记录可供您的质量团队审查。
持续支持 --12个月的产品保修，并为设计修改或二次采购需求提供持续的工程支持。
5.质量、合规 / 供应商验证
我们理解，西方采购和合规团队在承诺预算之前需要核实供应商，而不仅仅是表面上的营销主张。
认证
标准：ISO9001、CE、RoHS、FCC
可应要求提供：UL、CCC、EAC
ESG：符合RoHS和REACH标准；可应要求提供文件
质量控制
生产测试和检验记录可供您的质量保证团队审查
12个月产品保修，工程支持
法人实体——可公开验证
| 法定公司名称 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 法定代表人 | 陈赟 |
| 注册资本 | 200万元 |
| 成立 | 2014年5月23日（运营11+年） |
| 经营状况 | 活动/运行中 |
| 注册工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
此注册已提交给中国政府商业登记处，在您进行询价之前可以独立验证——我们鼓励买家进行检查。
6.商业条款
| 标准交货期 | 2-3周 |
| 自定义项目交付周期 | 4-6周（取决于设计） |
| 最小起订量（标准规格） | 1台 |
| 最小起订量（定制设计） | 在报价时确认——取决于工具和复杂性 |
| 国际贸易术语 | EXW（工厂交货）、FOB（离岸价）、CIF（成本、保险和运费） |
| 支付方式 | T/T（银行转账，批量订单标准），L/C（大批量订单），PayPal（买方保护，用于样品），O/A（已建立合作伙伴的信用条款） |
| 保修 | 12个月，有工程支持 |
7.知识产权保护；保密性
我们认识到，与海外制造商共享图纸、BOM或未发布的产品概念对OEM买家来说是一个真正的风险考虑因素。我们很高兴在审查项目特定图纸或规范之前签署保密协议——在您的第一条消息中提出这一点，我们将发送一份草案供您的法律团队审查，或接受您自己的模板。
8.启动一个项目——发送什么给我们
为了在第一次通过时获得准确的可行性响应和报价，而不是几轮澄清，包括：
目标应用程序 工作环境（室内/室外、温度范围、预期占空比）
面板规格目标 --尺寸、分辨率、亮度、纵横比、触摸要求
接口要求 --HDMI/LVDS/MIPI/定制，以及您正在集成的任何现有驱动板
机械约束 --外壳图纸、安装方法、连接器出口方向（如适用）
预期销量 --原型数量和预计年产量，因此我们可以现实地定价NRE和单位成本
认证要求 --CE/FCC/UL/CCC/ECA（适用于您的目标市场）
NDA要求，如果您想在共享图形之前先放置一个

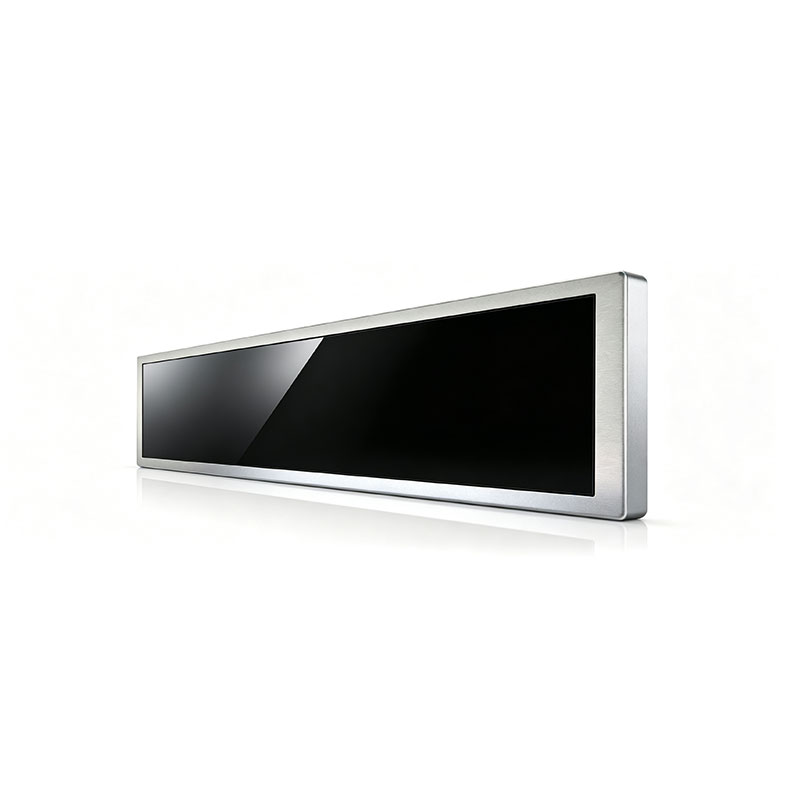

43.9" 工业自动化设备条形显示器
技术 / 工程/采购团队商务简报
型号： SG4393S01-1| 制造商： 深圳市汉图佳实科技有限公司产品页面：https://www.hantulcd.com/stretched-bar-display/43.9-inch-bar-type-display-for-industrial-automation-equipment.html
1.产品概述
这是一个43.9英寸的；超宽离岸开放式电池 面板（玻璃+COF IC，无背光）——一种专为窄格式工业自动化显示器而构建的定制拉伸条LCD：HMI状态栏、嵌入式控制面板读数和机器状态指示器，其中标准16:9面板不适合外壳。
| 参数 | 价值 |
|---|---|
| 对角线尺寸 | 43.9"；FOB开放式单元，原生拉伸杆 |
| 分辨率 | 1920（RGB）×540，宽高比3.56:1 |
| 面板类型 | a-Si TFT-LCD，HVA，常黑，透射型 |
| 显示区域（A.A.） | 1058.78（宽）×287（高）毫米 |
| 玻璃轮廓 | 1084.78（宽）×315（高）毫米 |
| 基底厚度 | 0.50+0.50毫米 |
| 亮度 | 700 cd/m²（型号） |
| 对比度 | 3000:1 (Typ.) |
| 视角 | 89°/89°/89℃/89°（CR≥10） |
| 颜色/色域 | 1670万色，72%NTSC制式 |
| 响应时间 | 10毫秒（典型值，G-to-G） |
| 刷新率 | 60赫兹 |
| 驱动器IC | COF键合，6源芯片 |
| 信号接口 | 51针，0.5毫米连接器（协议在报价阶段确认） |
| 操作/储存温度。 | -10~70°C/-20~80°C |
| 面板重量 | 3.9公斤 |
| 背光 | 不包括在离岸价格面板上；可定制WLED背光（估计50000小时，需要外部驱动器） |
范围说明： 在发货时，此SKU是一个裸的开放式电池板。背光组件、驱动器/控制板和连接器协议根据项目进行设计，并在技术审查期间进行确认——这是非标准条形面板的标准做法，将在下文第2节中进行说明。
2.技术可行性 / 工程过程
采购非标准纵横比面板的买家通常需要在承诺使用工具之前进行工程校准。以下几点反映了我们的工程团队对拉伸杆项目进行的技术审查过程。
2.1尺寸 / 切割方法
拉伸条形面板是通过将标准母玻璃精确切割到目标轮廓而生产的。根据公差和体积要求，有两种工艺可供选择：
机械轮划线 --成本更低，适用于更大的公差窗口和更高的体积。
超快激光切割 --更严格的边缘公差和更低的微裂纹风险，建议用于靠近切割线的有效显示区域的面板。
最终建议取决于您的目标轮廓尺寸、公差要求和基板的特定母玻璃布局——这是在DFM（制造设计）审查期间确认的，而不是之前。
2.2电路 / 痕迹清除
在确认可行性之前，我们的工程团队将切割线映射到源极面板的栅极/源极迹线布线和TFT阵列边界上，以确认没有与有源电路相交。
要开始此审查，请提供：
目标轮廓图（带基准参考）或基板现有机械规格上的标记图
所需有效面积（A.A.）尺寸和位置公差
任何安装/挡板限制（切口、安装孔、连接器出口方向）
这证实了可切割性，并在采样开始前标记了任何所需的有效区域妥协。
2.3边缘处理
切割边缘经过研磨和抛光，以消除碎裂风险并控制微裂纹扩展。
根据外壳中面板的机械载荷，每个项目都定义了边缘平整度和微裂纹验收标准（手持/易冲击应用比静态嵌入式显示器要求更严格的标准）。这些记录在报价包中。
3.可靠性 / 边缘密封
密封工艺： 切割边缘用二次密封工艺（切割边缘的UV固化分配密封剂）重新密封，以恢复切割原始工厂边缘密封时失去的水分和液晶泄漏保护。
可靠性测试：切割后的模块可以通过标准的环境和机械可靠性测试——高温/低温；湿度循环、热冲击和结构跌落测试——根据您的应用，可达到消费级或工业级的验收水平。测试方案和通过/失败标准与您的团队共同定义，并记录在DVT报告中；向您的客户联系人索取可比已完成切割项目的参考数据。
密封处的光学性能： 切割和密封面板的已知风险区域是密封边界附近的边缘漏光或颜色偏移（Mura）。在您指定的观察条件下进行第一次样品审查时对其进行评估，如果观察到泄漏，则相应地调整背光/光学薄膜布局。
4.成本、收益 / 前置时间
| 项目 | 指导 |
|---|---|
| NRE（工具/工程设置） | 根据切割几何形状、公差等级和切割方法按项目报价——在第2.2节的DFM审查后请求正式的NRE报价 |
| 首次样品交付周期 | 对于最初的~20件批次，通常在设计冻结后的几周内；在PO阶段确认 |
| 生产良率 | 按样品报告中的切割方法和公差等级范围；激光切割、大公差设计通常比机械划线、紧公差设计效果更好 |
| 最小起订量（标准规格） | 1台 |
| 最小起订量（定制切割/亮度/边框） | 在报价时调整——项目范围确定后确认 |
| 标准交货时间 | 2-3周（标准规格） |
| 自定义项目交付周期 | 4-6周 |
5.供应商快照
| 法律实体 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 注册资本 | 200万元 |
| 工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
| 认证 | ISO9001、CE、RoHS、FCC、REACH、WEEE；UL/CCC/ECA可应要求提供 |
| 生产能力 | 12000+台/月 |
| 保修 | 12个月，有工程支持 |
| 国际贸易术语 | 出口/离岸价/到岸价 |
| 付款条件 | T/T、L/C（大额）、PayPal（示例）、O/A（长期合作伙伴） |
6.工程审查的下一步建议
要从询价转向装订切割/密封可行性报价，请准备：
带公差的目标轮廓图（或源面板的机械规格+您标记的切割线）
所需的活动显示区域和位置公差
安装/外壳限制和连接器方向
目标应用环境（工作温度范围、预期冲击/振动、室内/室外）
目标可靠性测试标准（如果您有内部规范）或目标市场/行业认证
将这些与您的询价一起提交，我们的工程团队可以在一次回复中返回DFM可行性评估、NRE报价和样品交付周期，而不是多次往返。
联系人：chenhua@hitulcd.com | +86 186 8232 8732 |发送询价
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
