由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | HT451HBM | 输入接口 | HDMI，VGA |
| 对角线尺寸 | 45.1" （49" 2/3切割） | 电源输入 | 直流12V-5A |
| 分辨率 | 1920（RGB）×720，可选3840×1440 | OSD密钥 | 5个按键（电源开关、菜单、+、-、退出） |
| 像素排列 | RGB垂直条纹 | OSD控制 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 显示区域（A.A） | 1073.78（宽）×402.7（高）毫米 | ||
| 外形尺寸 | 1103.78（宽）×432.7（高）×20（深）毫米 | ||
| 面板重量 | ‑ | ||
| 表面处理 | ‑ | ||
| 液晶显示技术 | IPS，通常为黑色，透射式 | ||
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 典型亮度 | 500cd/m²（可定制：300~1000cd/m²） | ||
| 对比度 | 700:1 (Typ.) | ||
| 响应时间 | ‑ | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1670万种颜色 | ||
| 刷新率 | ‑ | ||
| 背光类型 | 白色发光二极管 | ||
| 功耗 | ‑ | ||
| 信号接口 | 51个引脚，LVDS | ||
| 供电电压 | ‑ | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业、数字标牌 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~70°C | ||
OEM/ODM定制条形LCD解决方案
任何酒吧尺寸。切割、密封并作为即用型显示模块交付。
从标准TFT面板到您的精确纵横比：8:3、12:3、16:4、21:9、32:9、4:1及以上。
1.问题：标准面板不适合现代产品设计
产品设计师正在远离16:9。货架边缘标签、运输信息条、电梯头、仪表板集群、控制室状态栏和智能电器面板都需要长而窄的显示器。然而，完全定制的LCD面板通常需要：
高NRE和工具成本
开发周期长（6-12个月）
最低订单量高，对于试点或中批量项目来说往往不切实际
我们的答案： 我们采用成熟、批量生产的TFT-LCD面板，将其精确切割成您的条形尺寸，然后重新密封、重新组装，并将其作为一个完整的模块交付，包括背光、驱动板和机械装置。您可以获得适合您尺寸的条形显示器，而无需承担新面板工厂运行的成本和风险。
2.我们提供什么
| 服务 | 范围 |
|---|---|
| 定制尺寸切割 | 将标准TFT面板切割到目标活动区域和轮廓 |
| 边缘密封 | 切割边缘的紫外线和防潮密封，可实现长期可靠性 |
| 背光定制 | 长度、亮度（300-1000+cd/m²）、LED布局和光导设计 |
| 驱动板 / 固件 | HDMI/VGA/LVDS/eDP/MIPI板，OSD，自动旋转，自定义EDID |
| 触摸&；键合 | PCAP触摸、光学粘合、AR/AG/AF盖板玻璃 |
| 机械设计 | 边框、框架、安装孔、连接器位置、热设计 |
| 测试与；认证支持 | 可靠性测试、RoHS/REACH声明、系统级CE/FCC/UL支持 |
| OEM品牌 | 自有标签、定制包装、定制标签和文档 |
3.尺寸范围和纵横比
我们从母面板库中工作，为您的目标尺寸选择最佳基础，以最大限度地降低成本并提高产量。
| 宽高比 | 典型使用案例 |
|---|---|
| 8:3 （例如，1920×720） | 零售标牌、售货亭、公交显示屏 |
| 12:3 / 4:1 | 货架边缘、窗条、升降机顶盖 |
| 16:4 / 21:9 | 工业人机界面、仪表板、自动售货面板 |
| 32:9 | 控制室、游戏/模拟、超宽显示器 |
| 自定义（任意） | 由您的图纸定义 |
典型尺寸信封：对角线距离约10" 至60" +这取决于可用的父面板。长度、宽度和切割位置由您的机械图纸定义。
参考项目：HT451HBM，45.1" 条形显示器（1920×720500cd/m²）；面板采用2/3切割，配有HDMI/VGA控制板。
注：；任何尺寸；取决于母面板的几何形状，包括栅极/源极扇出、驱动器IC/COF位置和密封区域。我们在报价前确认可行性。
4.我们的流程：从绘图到批量生产
需求评审。 您发送图形、目标尺寸、亮度、界面和环境。
可行性研究（24-48小时）。 我们选择母面板，检查切割线与TFT阵列、栅极/源极布线和密封剂宽度，并返回切割布局和风险评估。
工程样品（20件约4-6周†）。 切割、封边、背光和驱动器组装，然后进行光学和电气测试。
验证。 在您的现场进行可靠性测试、光学检查和机械配合检查。
飞行员跑。 工艺冻结和产量确认。
批量生产（约6-8周†）。 100%检验，批次可追溯，供应稳定。
5.切割技术
| 方法 | 典型公差† | 优势 |
|---|---|---|
| 机械轮切割 | ±0.2毫米 | 经济高效，经过标准公差验证 |
| 超快（皮秒）激光切割 | ±0.05-0.1毫米 | 低碎裂、精密公差、复杂轮廓 |
这两种方法之后都是边缘研磨/倒角。我们根据玻璃厚度、所需公差和您的预算选择方法。
6.设计可靠性
切割会暴露细胞边缘。我们将此视为主要风险并直接控制：
边缘清洁和等离子处理 密封前
UV固化密封剂，含防潮二次密封剂 必要时
遮光和边框设计 防止边缘漏光和色偏
显微镜检查 边缘碎裂和裂纹
验证测试（工业级参考条件）：
| 测试 | 条件 |
|---|---|
| 高温操作 | 50°C，240小时 |
| 高温/低温储存 | 70°C/-20°C，240小时 |
| 湿热（双85） | 85°C/85%相对湿度，240小时 |
| 热冲击 | -20摄氏度↔ 70°C，100次循环（IEC 60068-2-14） |
| 振动/冲击 | IEC 60068-2-6/2-64/2-27 |
| 包装下降 | ISTA 1A/2A |
测试条件可以根据您的规格进行调整。根据NDA的要求，可提供可比项目的报告。
7.商业条款
| 项目 | 典型术语† |
|---|---|
| 新关系能量 | 按项目报价，可退还或放弃承诺数量 |
| 样品最小起订量 | 1至20件 |
| 批量生产最小起订量 | 通常为100-500件，具体取决于设计 |
| 预期收益率 | 工艺冷冻后≥95% |
| 保修 | 标准12个月，协议24个月 |
| 知识产权和保密性 | NDA可用；您的设计和图纸仍归您所有 |
| 国际贸易术语 | 根据要求提供EXW/FOB/CIF/DDP |
8.目标行业
零售和酒店业： 货架边缘显示器、菜单栏、价格标牌
交通： 公共汽车/铁路信息条、车站站台显示器
建筑和电梯： 楼层指示器、大厅信息栏
工业和自动化： HMI、机器状态栏、控制柜
汽车和船舶： 仪表板、仪表盘（根据要求）
医疗和实验室设备： 紧凑型状态和监控条
智能家居和电器： 嵌入式控制和信息显示
9.为什么选择我们作为您的OEM/ODM合作伙伴
速度： 经过验证的面板平台意味着比新面板开发更快的采样
风险较低： 低NRE和小MOQ使试点项目切实可行
全栈能力： 在一个屋顶下进行切割、密封、背光、电路板、触摸和粘合
工程第一沟通： 在提交之前明确可行性反馈
稳定供应： 母公司采购计划和长期项目支持
10.常见问题
你真的能剪任何尺寸吗？我们几乎可以生产任何适合父面板可用区域并尊重其内部电路布局的条形尺寸。我们在报价前通过图纸审查确认可行性。
切割会影响显示质量吗？当切割线放置在非活动边界区域并且边缘被正确密封时，活动区域中的显示性能不变。检查每个单元的边缘均匀性和Mura。
切割面板是否足够可靠，适合工业使用？是的，具有正确的边缘密封和机械设计。在批量生产之前，我们会对湿热、热冲击、振动和跌落测试进行验证。
你需要开始什么？图纸或目标尺寸、分辨率、亮度和界面需求、操作环境和估计体积。
你能支持全新的设计以及现有钢筋的替换吗？对。我们支持新的ODM项目，并为停产的条形显示器提供直接替换。
11.启动自定义栏显示项目
将您的要求发送给我们，并在24-48小时内收到可行性评估和报价：
机械图纸或目标活动区域/轮廓
分辨率、亮度和界面
工作温度、湿度和室内/室外使用
预计年产量和目标发布日期
📧 电子邮件：chenhua@hitulcd.com 🌐网站：www.hitulcd.com💬WhatsApp/微信： +86 18173373517
†典型值或参考值。最终条款在报价和批准规范中确认。

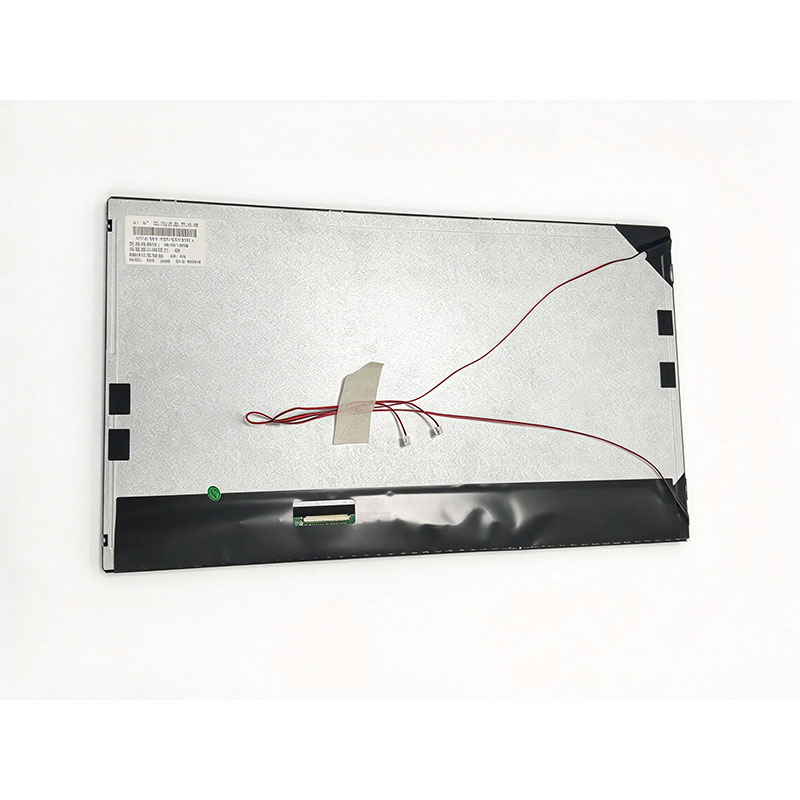

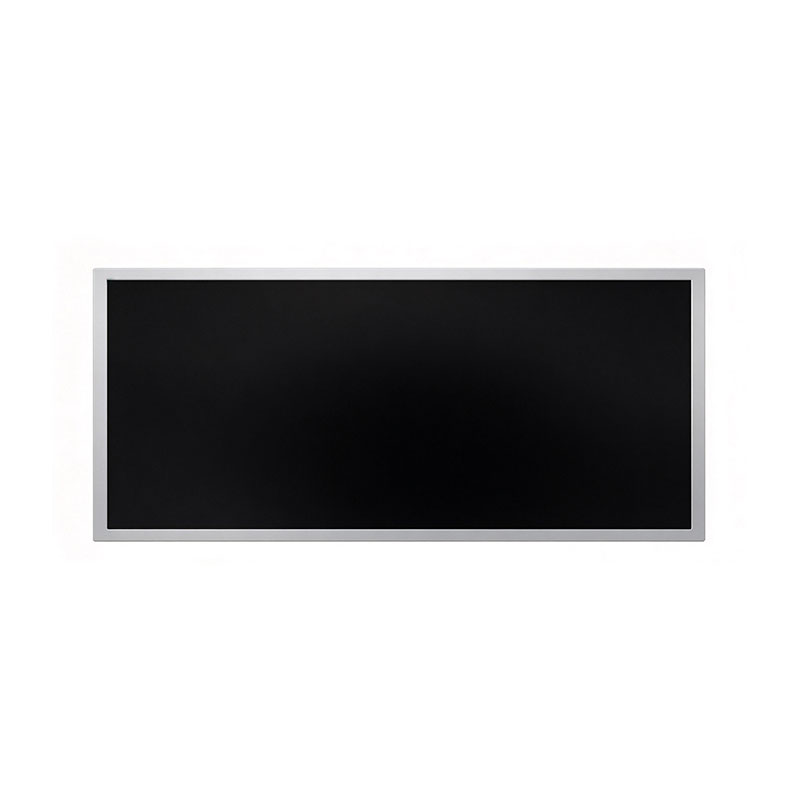

45.1" 超宽条形液晶显示模块（HT451HBM）
1920×720 IPS·500cd/m²（300-1000cd/m²定制）·LVDS·HDMI/VGA控制器套件·工业级定制
型号： HT451HBM| 格式： 8:3（2.67:1）超宽酒吧| 产地：从49" 剪下；带封边工艺的面板（2/3切割）
1.概述
HT451HBM是一款45.1" 超宽拉伸条形LCD模块，专为需要工业和商业项目非标准外形尺寸的OEM/ODM集成商而设计。它是通过精密切割一个成熟的49" a-Si TFT-LCD开放式单元/模块，长度为2/3，然后用匹配的背光和驱动电子设备重新密封和组装。
与完全定制的面板相比，切割和密封解决方案提供了：
NRE更低，开发时间更短：建立在经过验证的大规模生产的面板平台上
一致的光学性能：相同的IPS面板和WLED背光架构
灵活的尺寸：活动区域和轮廓可以根据您的机柜进行调整
典型应用： 货架边缘和零售数字标牌、交通信息显示器、电梯和面向公众的信息栏、控制室状态栏、工业HMI、仪表板和机柜嵌入式显示器、售货亭和自动售货机集成。
2.主要特点
超宽1920×720分辨率（8:3） 可选 3840 × 1440 更高像素密度的版本
IPS技术 具有89°/89°/89℃/89°的典型视角，可从任何位置获得一致的颜色
500cd/m²典型亮度，可定制 300至1000cd/m² 适用于室内或阳光下阅读
1670万色（8位RGB）
51针LVDS接口，与常见的工业LVDS控制器板兼容
即插即用HDMI/VGA控制板 带OSD和12V DC输入
薄型20毫米轮廓 适用于紧凑型外壳设计
储存范围广（-20至70°C） 物流和仓库条件
可定制的 亮度、玻璃盖、触摸、界面和机械轮廓
3.液晶面板规格
| 项目 | 规格 |
|---|---|
| 型号 | HT451HBM |
| 对角线尺寸 | 45.1" （从49" 切割，2/3切割） |
| 分辨率 | 1920（RGB）×720" 可选3840×1440 |
| 宽高比 | 8:3 |
| 像素间距 | 0.5593×0.5593毫米（计算值） |
| 像素排列 | RGB垂直条纹 |
| 活动区域（A.A.） | 1073.78（宽）×402.7（高）毫米 |
| 外形尺寸 | 1103.78（宽）×432.7（高）×20（深）毫米 |
| 面板重量 | 约6.5 kg†（样品称重的最终值） |
| 表面处理 | 防眩光（雾度25%），硬度3H†（AR/AG/防指纹可选） |
| 液晶显示技术 | IPS，通常为黑色，透射式 |
| 面板类型 | a-Si TFT-LCD、LCM |
| 典型亮度 | 500 cd/m²（可定制300–1000 cd/m²） |
| 对比度 | 700:1 (Typ.) |
| 响应时间 | 8毫秒（典型值，灰色到灰色）† |
| 视角 | 89°/89°/89°/89° (Typ.), CR ≥ 10 |
| 查看方向 | 全视角 |
| 显示颜色 | 16.7M（8位） |
| 刷新率 | 60赫兹† |
| 背光类型 | 白色发光二极管 |
| 背光寿命 | 50000小时（典型值）† |
| 功耗 | 500cd/m²时约为45-60W† |
| 信号接口 | 51针LVDS |
| 供电电压 | 12伏直流电† |
| 触摸屏 | 不包括在内（PCAP触摸可选） |
| 应用领域 | 工业、数字标牌 |
| 工作温度 | 0~50°C |
| 储存温度 | -20~70°C |
†基于此类面板行业标准的典型值或参考值。最终值在批准规范中得到确认。
4.HDMI/VGA控制板规格
| 项目 | 规格 |
|---|---|
| 输入接口 | HDMI，VGA |
| 输出 | 51针LVDS至面板 |
| 电源输入 | 直流12V，5A |
| OSD键 | 5个键（电源、菜单、+、–、退出） |
| OSD功能 | 亮度、颜色、对比度、自动旋转、H/V位置等。 |
| 可选的 | Android/Linux媒体板，USB媒体播放，遥控器，RS-232 |
5.工程常见问题：切割、密封 / 可靠性
5.1切割工艺 / 可行性
你使用哪种切割方法？我们根据玻璃厚度、目标公差和面板的边缘结构选择方法。
| 方法 | 典型公差 | 最适合 |
|---|---|---|
| 机械轮切割 | ±0.2毫米 | 成本敏感项目，标准容差 |
| 超快（皮秒）激光切割 | ±0.05-0.1毫米 | 精密公差、低碎裂、复杂轮廓 |
这两种方法之后都要进行边缘研磨/倒角。
切割是否会干扰栅极/源极布线或TFT阵列？切割线计划在非活动边界区。在报价之前，我们会根据面板的栅极/源极扇出、驱动器IC/COF位置、公共电极和短路棒区域以及密封（密封剂）宽度检查切割位置。要开始可行性评估，请提供：
DWG/DXF/STEP/PDF格式的机械图纸（轮廓、活动区域、安装孔）
目标显示区域和纵横比
接口、亮度和工作环境要求
驱动器IC/FPC必须位于哪一侧的任何特殊要求
然后，我们返回可行性报告和切割布局图。
保证什么样的边缘质量？我们的检测目标是：碎屑≤0.1mm（或≤玻璃厚度的¼）；没有可见的裂纹或微裂纹扩展到活性区域；并且通过显微镜取样验证了ITO/密封区域没有切割引起的损坏。
5.2边缘密封 / 可靠性
如何防止液晶泄漏和水分进入？切割后，暴露的电池边缘通过多步骤过程重新密封：边缘清洁和等离子体处理，分配紫外线固化密封剂（必要时使用防潮二次密封剂），然后进行紫外线和热固化。密封边缘由机械边框和垫片覆盖。
模块可以通过哪些可靠性测试？切割和密封模块根据工业级测试条件进行验证：
| 测试 | 参考标准/条件 |
|---|---|
| 高温操作 | 50°C，240小时 |
| 高温储存 | 70°C，240小时 |
| 低温贮藏 | -20°C，240小时 |
| 湿热（双85） | 85°C/85%相对湿度，240小时（非运行或根据客户水平） |
| 热冲击 | -20摄氏度↔ 70°C，30分钟停留，100个循环（IEC 60068-2-14） |
| 振动 | IEC 60068-2-6（正弦）/2-64（随机） |
| 机械冲击 | IEC 60068-2-27 |
| 包装跌落试验 | ISTA 1A/2A |
根据NDA的要求，可提供可比切割项目的测试报告。
切割边缘是否存在漏光或颜色偏移的风险？这是通过密封边缘的遮光带和框架设计、与偏振器和背光兼容的密封剂以及100%光学检测（Mura、边缘亮度均匀性、颜色偏移）来控制的。样品中提供了挡板和机械固定建议。
6.成本、收益 / 前置时间
| 项目 | 典型术语 |
|---|---|
| NRE（工具、夹具、程序、工程） | 图纸审查后按项目报价；根据承诺的订单量进行退款或豁免 |
| 样品交付周期（前20件） | 图纸确认和付款后约4-6周 |
| 批量生产交付周期 | 订单和样品批准后约6-8周 |
| 预期批量生产产量 | 工艺冻结后≥95%†（第一批可能更低） |
| 最低起订量 | 样品：1-20件；批量生产：联系我们（通常为100-500件，具体取决于切割设计） |
| 保修 | 12个月标准（24个月根据协议可选） |
| 包装 | 防静电袋、泡沫和出口纸箱；批量订单的托盘包装 |
†产量基于类似的切割项目，并在试运行后得到确认。
7.自定义选项
亮度： 300/500/700/1000尼特
决心 1920×720或3840×1440
尺寸和轮廓： 自定义活动区域、挡板、安装孔和连接器位置
光学贴合AR/AG/AF盖板玻璃和强化玻璃
PCAP触摸屏
接口： LVDS/eDP/MIPI/HDMI/VGA/DP；Android或Linux媒体板
延长温度 按需
品牌： OEM标签和定制包装
8.为什么与我们合作
具有切割和密封拉伸条和非标准尺寸TFT面板的经验
一站式供应：面板、背光、驱动板、触摸和粘合
从图纸审查到批量生产的工程支持
试点和项目订单的灵活最小起订量
根据要求提供文件：数据表、2D/3D图纸、RoHS/REACH声明、测试报告
9.请求报价
要在24-48小时内收到可行性评估和报价，请发送：
目标尺寸/有效面积和机械图纸
分辨率、亮度和接口要求
工作环境（温度、湿度、室内/室外）
预计年产量和目标交付日期
📧 电子邮件：chenhua@hitulcd.com 🌐网站：www.hitulcd.com💬WhatsApp/微信： +86 18173373517
