由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | 466kt01‑1件 | 输入接口 | 需要特殊的V by One驱动板 |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 46.6" | OSD密钥 | N/A（取决于驱动板） |
| 分辨率 | 3840（RGB）×120，32:1 | OSD控制 | N/A（取决于驱动板） |
| 面板类型 | a硅TFT液晶显示器，FOB开孔式（玻璃+COF IC，无背光） | ||
| 像素排列 | RGB水平条纹 | ||
| 显示区域（A.A） | 1168.68（宽）×21.99（高）毫米 | ||
| FOB玻璃轮廓 | 1195.08（宽）×43.99（高）×1.33（深）毫米 | ||
| LCM外形尺寸（估计） | 1195.08（宽）×43.99（高）×24~30（深）毫米（带定制背光） | ||
| 基底厚度 | 0.50+0.50毫米 | ||
| 面板重量 | 2.6公斤 | ||
| 表面处理 | 哑光（雾度3%），硬质涂层（3H） | ||
| 对比度 | 3000:1（典型）（透射式） | ||
| 透射率 | 5.0%（典型值）（带偏振器） | ||
| 典型亮度 | 700cd/m² | ||
| 响应时间 | 9.5（典型值）（G至G）毫秒 | ||
| 液晶显示技术 | FSA，通常为黑色，透射型 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，72%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | 不包括（离岸价）；定制WLED 50K小时（估计，需要外部驱动程序） | ||
| 功耗 | TBD（取决于定制背光组件） | ||
| 信号接口 | 51个引脚，0.5 mm V×1 8通道（特殊接口，非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 数字标牌（仅适用于定制LCM组件） | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
OEM/ODM项目——46.6" 条形液晶显示模块（PC466KT01-1）
从开放式电池板到完全集成的交通显示器——围绕您的项目规范构建
为什么存在此面板
标准16:9显示器不适合高架巴士标志、站台指示器或狭窄的仪表边框。这个 PC466KT01-1 是专门建造的 32:1超宽条形面板 （3840×120700cd/m²）专为这些受限的安装外壳而设计，并作为 开孔 模块精确，以便OEM/ODM客户可以围绕自己的产品配置背光、驱动电子设备和外壳，而不是围绕固定的现成屏幕调整他们的产品。
这不是我们要求您按原样接受的目录项。这是我们的工程团队与您共同构建的平台。
什么；OEM/ODM”；此产品上的含义
| 层 | 标准产品 | 我们为您定制什么 |
|---|---|---|
| 玻璃/电池 | 46.6" 离岸开放式电池，3840×120 | 外形尺寸、活动区域位置、非标准棒材长度的切割尺寸 |
| 背光 | 不包括（离岸价） | 定制WLED背光组件，额定寿命约为50000小时，亮度可根据您的环境光环境进行调整 |
| 驱动板 | 特殊V-by-One，51针，8通道 | 自定义AD/驱动板，支持您的首选输入（HDMI/DP/V-by-One）、OSD控制、调光逻辑 |
| 机械的 | 裸LCM | 支架设计、框架/外壳集成、垫片 / 为您的机柜安装 |
| 合规 | CE/FCC/RoHS/REACH基准 | 应要求提供UL/CCC/ECA文件支持，以满足特定地区的车队采购要求 |
| 品牌化 | — | 自有品牌包装、数据表和文件 |
应用驱动工程：为什么它对交通项目很重要
公共汽车和铁路乘客信息显示器在要求苛刻的环境中运行：连续的工作周期、振动、宽的温度波动以及无需现场服务的多年部署。此面板背后的工程选择是在考虑特定用例的情况下做出的：
32:1宽高比 适合头顶目的地标志和路线显示外壳，无需裁剪或信箱内容。
0-50°C工作范围 涵盖了不同季节的机舱温度波动；根据要求，可以为未加热或外部安装的单元设计更宽的范围。
非接触式密封玻璃结构 适用于面向公众的显示器，在这些显示器中，耐用性和防破坏性比交互性更重要。
50000小时背光寿命估算 目标是实现多年机队部署，而无需背光驱动的中期更换周期。
V-by-One高速接口 支持在此宽高比下清晰3840像素宽图像所需的带宽——我们的工程团队在DFM阶段确认了驱动板与车载PIS（乘客信息系统）控制器的兼容性。
OEM/ODM项目如何与我们合作
规格进气 --共享目标轮廓、亮度、界面偏好和操作环境（室内机舱/外部/未加热的仓库等）。
DFM审查 --我们的工程师确认了可行性：切割公差（如果需要非标准尺寸）、栅极/源极迹线间隙、背光和驱动器兼容性。我们将在这个阶段标记您的安装图所需的任何更改，而不是在工具之后。
报价 / 新关系能量 --您将收到一份针对特定项目的报价，包括工具/NRE（如适用）、首样成本和交付周期。
首件样品 --根据您的确切规格，为您的功能和环境测试构建了一个小评估批次。
飞行员/可靠性验证 --根据要求，我们运行与您的目标标准相匹配的环境测试协议（温度/湿度循环、热冲击、跌落测试），并分享结果。
大规模生产 --通过我们内部的COG/FOG粘合、切割、粘合和装配线进行生产规模扩展，生产测试和检验记录可供您的QA审查。
持续工程支持 --直接与技术团队联系，了解现场问题、规范修订或下一代重新设计。
项目背后的内部能力
自动化COG/FOG粘合线 （如JYD-I900E全自动COG、JYD-F900E/F900A雾化键合）——微米级对准控制，信号传输稳定，使用寿命长。
自动切割、粘合和装配线 --从背光模块到完整的开放式框架集成，支持灵活的小批量定制和稳定的批量生产。
高精度导电膜层压 用于稳定的电路连接。
极端环境下的可靠性测试 在零件发货前验证工业级耐用性。
12000+台/月生产能力，从原型扩展到批量项目。
OEM/ODM项目的商业条款
| 标准最小起订量 | 1个单位（标准规格）——定制切割、亮度或边框配置，在报价时设置特定于项目的最小起订量 |
| 标准交货期 | 2-3周（标准规格） |
| 自定义项目交付周期 | 4-6周，视范围而定 |
| 样品可用性 | 批量订单前可提供样品 |
| 保修 | 12个月，持续提供工程支持 |
| 运输条款 | 出口/离岸价/到岸价 |
| 付款条款 | T/T（批量标准）、L/C（大批量）、PayPal（样品）、O/A（长期合作伙伴） |
| 认证 | ISO9001、CE、FCC、RoHS、REACH、WEEE标准；根据要求提供UL/CCC/ECA |
制造商证书
| 法律实体 | 深圳市韩图佳实科技有限公司 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 经营状况 | 活动/运行中 |
| 注册工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
启动您的OEM/ODM项目
要收到技术可行性审查和项目报价，请发送给我们：
目标尺寸和安装图（如果标准46.6" 轮廓需要修改）
首选信号接口（V-by-One/HDMI/other）和PIS控制器规格
操作环境：机舱内部、外部安装或未加热的仓库
预计项目量和推出时间表
我们的工程团队会在24小时内回复技术建议和定价。
联系人：chenhua@hitulcd.com | +86 186 8232 8732WhatsApp 可通过联系页面根据要求提供

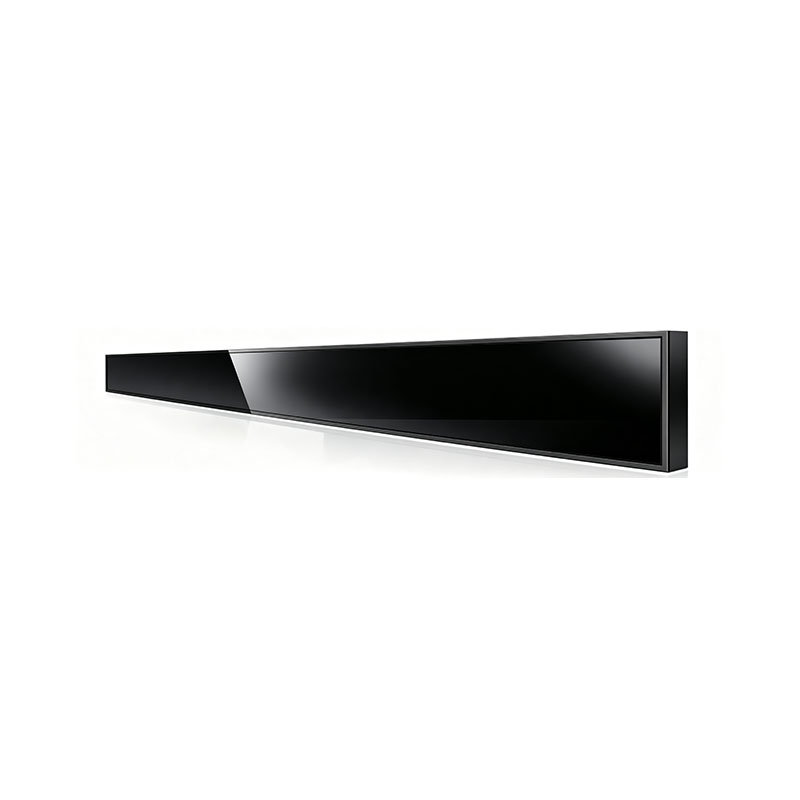

46.6" 用于公共汽车和公共汽车的条形液晶显示模块；公交显示系统
型号：PC466KT01-1 |用于定制数字标牌集成的开放式TFT-LCD
概述
这 PC466KT01-1 是一款46.6" 的超宽拉伸条形LCD模块，专为公交乘客信息系统、公交目的地/路线显示以及其他需要窄幅、细长观看格式的应用而设计。宽高比约为 32:1 以及一项决议 3840 × 120，此面板专为标准格式显示器无法适应安装外壳的情况而设计——高架巴士标牌、平台指示器和水平数字标牌栏。
此模块作为 a-Si TFT-LCD FOB开孔 （玻璃+COF IC，无背光），使OEM、系统集成商和面板转换器能够灵活地将其与定制背光、驱动板和机械外壳配对，以匹配其最终产品规格。
由……制造 深圳市韩图佳实科技有限公司。 （HITULCD）——一家自2014年以来一直运营的认证工厂，符合ISO9001/CE/RoHS/FCC/REACH标准——为定制尺寸、亮度和接口要求提供内部工程支持。
主要规格
| 项目 | 细节 |
|---|---|
| 型号 | PC466KT01-1 |
| 对角线尺寸 | 46.6" |
| 分辨率 | 3840（RGB）×120，32:1 |
| 面板类型 | a-Si TFT-LCD，FOB开孔（玻璃+COF IC，无背光） |
| 像素排列 | RGB水平条纹 |
| 活动区域（A.A.） | 1168.68（宽）×21.99（高）毫米 |
| FOB玻璃轮廓 | 1195.08（宽）×43.99（高）×1.33（深）毫米 |
| LCM外形尺寸（估计，带定制背光） | 1195.08（宽）×43.99（高）×24-30（深）毫米 |
| 基底厚度 | 0.50+0.50毫米 |
| 面板重量 | 2.6公斤 |
| 表面处理 | 哑光（雾度3%），硬质涂层（3H） |
| 对比度 | 3000:1（典型，透射式） |
| 典型亮度 | 700cd/m² |
| 响应时间 | 9.5毫秒（典型值，G-to-G） |
| 视角 | 89°/89°/89℃/89°（典型，CR≥10），全视角 |
| 显示颜色 | 1.07B色，72%NTSC制式 |
| 刷新率 | 60Hz |
| 背光 | 不包括（离岸价）；定制WLED，50000小时（估计，需要外部驱动程序） |
| 信号接口 | 51针，0.5mm V-by-One，8通道（特殊接口，非LVDS——需要专用驱动板） |
| 供电电压 | 12.0V（典型） |
| 触摸功能 | 无（非触摸） |
| 工作温度 | 0~50°C |
| 储存温度 | -20~60°C |
| 认证 | ISO9001、CE、RoHS、FCC、REACH、WEEE（可应要求提供UL/CCC/ECA） |
定制切割技术常见问题
拉伸/条形LCD是通过将标准母玻璃TFT面板精确切割到目标轮廓而生产的。以下是我们的工程团队在项目前技术评估期间最常从海外采购经理和项目工程师那里收到的问题，以及我们在报价前通常会确认的问题。
1.切割工艺 / 可行性
切割方法： 根据目标尺寸、公差和边缘质量要求，我们的工程团队评估了两种切割方法——机械轮划线和断裂，以及超快（冷）激光切割。通常建议使用激光切割，以实现更严格的尺寸公差和切割边缘附近的最小微裂纹；对于公差较大的窗口，机械切割可以具有成本效益。最终建议在DFM审查后按项目确认。
电路间隙（栅极/源极和TFT阵列）： 在切割之前，我们的工程师会根据面板的栅极/源极迹线布局和有源TFT阵列边界交叉检查所要求的轮廓，以确认切割线不会与功能电路相交。为了完成此审查，我们通常会要求：
目标外形尺寸和切割公差（±mm）
相对于原始面板的期望有效区域（A.A.）位置
安装/机械图纸（如果切割面板集成到现有外壳中）
你方是否有任何禁区要求
边缘质量标准： 在面板进行密封之前，根据标准进料质量标准检查切割后的边缘平整度和微裂纹控制；超出公差的面板在此阶段被拒收，而不是通过下游。
2.可靠性 / 边缘密封保证
密封工艺： 切割边缘采用二次边缘密封工艺（沿切割边缘分配紫外线固化粘合剂）进行处理，以防止液晶泄漏和暴露边缘的水分进入。
可靠性测试： 根据最终应用，切割/密封模块可以通过标准的消费级或工业级可靠性测试协议运行，包括：
高温/高湿（例如，"；双85"）：85°C/85%RH）浸泡试验
热冲击/冷热循环
一旦您的目标尺寸和测试标准得到确认，就可以在NDA下共享之前可比切割项目的结构跌落测试基准数据。
密封线的光学性能： 作为最终质量控制的一部分，对面板的边缘/密封区域进行漏光和色偏（Mura）缺陷检查，因为这是对切割和密封工艺变化最敏感的区域。
3.成本、收益 / 前置时间
NRE&；第一个样品成本： 定制切割项目需要一次性工程/工具（NRE）成本，该成本因目标尺寸、公差和切割方法而异。第一个样品的交付周期通常在DFM审查后确认；请联系我们的团队，提供您的目标规格，以获取项目特定的报价和时间表（评估的常见首件批量为约20件）。
产量 / MOQ： 给定切割轮廓的预期批量生产产量取决于所选的具体尺寸、公差和切割方法，并根据您的确切规格的试运行数据进行确认。标准规格最小起订量从1个单位开始；定制切割、亮度或边框配置可能具有不同的最小起订量，在报价时确认。
标准交付周期： 标准规格为2-3周；定制/切割项目通常需要4-6周，具体取决于范围。
供应商资格快照
| 法律实体 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 成立 | 2014年5月23日（运营11+年） |
| 经营状况 | 活动/运行中 |
| 生产能力 | 12000+台/月；支持原型、小批量和批量程序 |
| 认证 | CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供 |
| 保修 | 12个月，持续提供工程支持 |
| 运输条款 | EXW/FOB/CIF可用 |
| 付款条款 | T/T、L/C（大额）、PayPal（示例）、O/A（长期合作伙伴） |
下一步
对于特定项目的报价，包括切割可行性审查、NRE成本、样品交付周期和目标尺寸的最小起订量，请分享：
目标外形尺寸 / 宽容
所需的亮度、界面和背光偏好
应用环境（室内/室外，工作温度范围）
预计年交易量
我们的工程团队将确认可行性，并在24小时内回复技术建议书。
联系人：chenhua@hitulcd.com | +86 186 8232 8732工厂地址： 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
