由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | DV480FBM-N01 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 48.0" 原生拉伸杆（非切割面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×720，5.33:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1194.05（宽）×223.884（高）毫米 | ||
| 外形尺寸 | 1217.85（宽）×248.18（高）×30.1（深）毫米 | ||
| 面板重量 | 3.7公斤（型号） | ||
| 表面处理 | 哑光（雾度1%），硬质涂层（3H） | ||
| 对比度 | 1000:1（典型）（透射式） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 10（典型值）（Tr+Td）毫秒 | ||
| 液晶显示技术 | ADS，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，75%NTSC制式 | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | 0~50°C | ||
| 储存温度 | -20~60°C | ||
| 重要备注 | 使用V by One 8通道接口，常规LVDS控制器板不能直接工作，必须使用特殊的V by One驱动板。它是原生拉伸杆面板。 | ||
OEM/ODM伙伴关系方案----48" 条形液晶显示模块（DV480FBM-N01）
从平台到自有品牌：构建您的运输 / 经验证的48" 数字标牌产品；条形显示器
HITULCD不仅将DV480FBM-N01作为独立模块提供，还将其作为 OEM/ODM开发平台 适用于构建品牌交通信息系统、零售酒吧展示和公共标牌产品的公司。本文档概述了OEM设备制造商、ODM品牌所有者和系统集成商如何与我们的工程团队合作，将该平台从规格扩展到出货产品。
1.市场应用契合度
48" 原生拉伸条格式（3840×720，5.33:1）专为以下市场设计屏幕形状、亮度和长期可靠性 比分辨率或触摸交互性更重要：
| 应用 | 为什么这个平台适合 |
|---|---|
| 公共汽车/铁路乘客信息系统（PIS） | 超宽格式适合头顶和侧板安装信封；1000cd/m²的亮度可抵御机舱眩光；0-50°C的工作范围涵盖了未经调节的车辆停放区。 |
| 中转站 / 站台标识 | 原生条形避免了高可见度公共信息显示器切割面板的Mura/边缘风险。 |
| 零售货架边缘 / 楼层信息栏 | HITULCD为货架、过道和落地式售货亭提供了更广泛的拉伸杆系列，使同一面板平台得以缩小。 |
| 电梯 / 大厅展示 | 30.1mm的薄型深度和3.7kg的轻质适合空间受限的机舱和大厅安装。 |
| 加油站/前院码头 | 工业级背光（50000小时）和宽耐温性适用于半室外雨棚安装。 |
2.这个节目是为谁准备的
| 客户类型 | 典型需求 |
|---|---|
| 运输/PIS设备原始设备制造商 | 需要一个经过认证的嵌入式显示引擎来集成到他们自己的外壳、控制系统和品牌中，而不会在内部承担LCD制造风险。 |
| 数字标牌品牌所有者（ODM） | 需要HITULCD共同开发一种差异化的产品——定制亮度层、边框或界面——以自己的品牌名称销售。 |
| 系统集成商/项目承包商 | 需要一个可靠的供应合作伙伴，用于车队规模或车站规模的推广，并具有一致的质量控制和文件，以符合招标要求。 |
| 区域经销商 | 需要自有品牌包装和区域认证支持（UL/CCC/ECA）才能在当地市场销售。 |
3.OEM与ODM：每条路径涵盖的内容
OEM（原始设备制造商）路径 — &“；按照我的规格建造，我拥有这个设计。&“；
您提供机械图纸、接口要求和目标规格
HITULCD根据您的零件号按照您的规格生产
适用于已经拥有外壳/系统设计并需要匹配显示引擎的集成商
ODM（原始设计制造商）路径 — &“；帮我设计和建造它，我把我的品牌放在上面。；
HITULCD的工程团队根据您的目标应用共同开发配置（尺寸、亮度、接口、边框/外壳）
包括DFM（面向制造的设计）可行性审查、自有标签包装和为贵公司标记的文件
适用于没有内部显示工程的进入交通/标牌市场的品牌所有者
4.本平台提供的定制范围
| 参数 | 标准型（DV480FBM-N01） | 可定制范围 |
|---|---|---|
| 亮度 | 1000cd/m² | 350–3000cd/m²，取决于背光配置 |
| 接口 | V-by-One 8车道 | HDMI、LVDS、eDP、V-by-One——与您的控制板相匹配 |
| 触摸 | 无 | 可应要求提供投射式电容触摸 |
| 边框/外壳 | 裸模块 | 定制边框、安装支架或完全外壳集成 |
| 面板尺寸 | 48" 本土酒吧 | 从18.5" 扩大酒吧家庭；55" 相关产品线 |
| 品牌化 | — | 标志丝网印刷、自有标签纸箱/包装、定制文件 |
| 控制板 | 需要V-by-One驱动程序 | 支持HDMI/DP/VGA输入和自动调光传感器的定制AD板 |
5.工程过程：从询价到批量生产
需求摄入量 --共享目标应用程序、安装环境、机械限制和体积预期。
DFM可行性审查 --HITULCD的工程团队审查图纸/规范，确认技术可行性、时间表和任何NRE要求。
样品开发 --为验证而制作的工程样品（接口兼容性、机械配合、光学性能）。
可靠性 / 合规性验证 --针对目标环境条件进行测试的样品；为您的目标市场准备的认证文件（CE/FCC/RoHS和UL/CCC/ECA）。
试运行/小批量运行 --在批量生产之前确认生产的可重复性。
大规模生产 --通过HITULCD的内部生产线持续供应，额定产能为12000+台/月。
在整个过程中，您的团队 直接工程访问 --规格是与我们的技术团队讨论的，而不是通过销售中介。
6.为什么OEM/ODM合作伙伴选择HITULCD
内部制造 --组装和测试通过我们自己的生产流程进行管理，而不是外包分包。
运营11+年 -深圳市韩图佳实科技有限公司，有限公司，工商登记公开。
认证就绪 --ISO9001、CE、FCC、RoHS、REACH、WEEE标准；UL、CCC、EAC可用于欧盟、美国和欧亚市场的特定地区合规。
以工程为导向的定制 --亮度、界面、边框和机械适配由我们自己的技术团队处理，而不是第三方。
全球贸易就绪条款 --EXW/FOB/CIF装运、T/T、L/C、PayPal和O/A付款选项，提供12个月的产品保修和售后工程支持。
7.入门
| 步骤 | 我们需要您提供什么 |
|---|---|
| 样品评估 | 目标应用、数量和首选样品配置 |
| 自定义报价 | 机械图纸（DXF/DWG，如果定制尺寸/边框）、接口要求、目标亮度、订单量 |
| 认证要求 | 目标市场——欧盟、美国、欧亚经济联盟等。 |
| 时间线 | 标准交付周期2-3周；定制/OEM计划4-6周，具体取决于范围 |
联系我们的工程团队：chenhua@hitulcd.com | +86 186 8232 8732响应时间： 24小时内
注：OEM/ODM计划细节——包括最小起订量、NRE成本和产量——在报价阶段根据所要求的具体定制范围按项目确认。

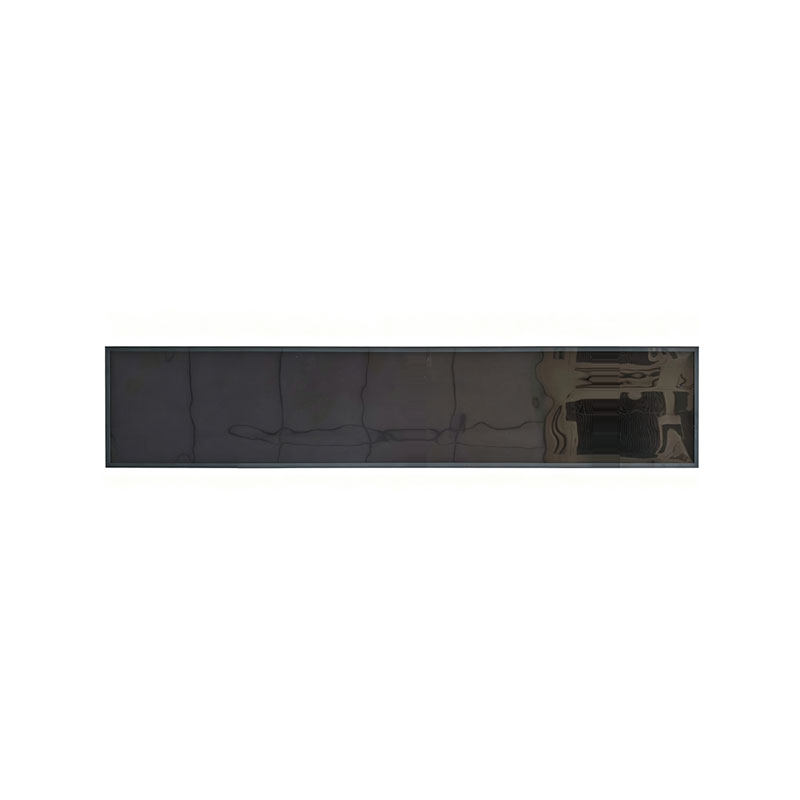

DV480FBM-N01-48英寸；用于交通运输的国产条形液晶显示模块；数字标牌集成
制造商： 深圳市汉图佳实科技有限公司类别： 条形显示器/超宽液晶显示模块目标应用： 公共汽车/铁路乘客信息显示器、交通标牌、工业数字标牌、零售酒吧显示器
1.产品概述
DV480FBM-N01是一款 48英寸原生拉伸条TFT-LCD模块 （5.33:1宽高比，3840×720）专为交通和公共数字标牌环境中的超宽、高亮度信息显示器而设计。与按尺寸切割的面板不同，这是 工厂原生酒吧面板，消除了与后期玻璃切割相关的边缘密封和可靠性风险，这是采购机车车辆、公共汽车和户外/半户外售货亭的买家的关键考虑因素。
该模块是HITULCD直接内部制造计划的一部分，为OEM、系统集成商和分销商提供直接的工程访问权限，以进行定制、OEM/ODM开发和批量生产。
2.关键规格
| 参数 | 细节 |
|---|---|
| 型号 | DV480FBM-N01 |
| 对角线尺寸 | 48.0"；--原生拉伸杆（非切割面板） |
| 分辨率 | 3840（RGB）×720，宽高比5.33:1 |
| 面板类型 | a-Si TFT-LCD（LCM）、RGB垂直条纹 |
| 有效区域 | 1194.05（宽）×223.884（高）毫米 |
| 外形尺寸 | 1217.85（宽）×248.18（高）×30.1（深）毫米 |
| 面板重量 | 3.7 公斤（典型） |
| 表面处理 | 哑光，雾度1%，硬质涂层3H |
| 亮度 | 1000 cd/m²（典型） |
| 对比度 | 1000:1（典型，透射式） |
| 响应时间 | 10毫秒（Tr+Td，典型值） |
| 液晶显示技术 | ADS，通常为黑色，透射式 |
| 视角 | 89°/89°/89℃/89°（CR≥10），全视角 |
| 色域 | 1.07B色，75%NTSC制式 |
| 刷新率 | 60赫兹 |
| 背光 | WLED，寿命50000小时，集成LED驱动器 |
| 信号接口 | 51针，间距0.5毫米，V型，8通道 |
| 电源输入 | 直流12V，5A |
| 触摸功能 | 未配备（可作为定制选项） |
| 工作温度 | 0~50°C |
| 储存温度 | -20~60°C |
⚠️ 工程说明： 此面板使用 V-by-One 8通道接口 并且需要专用的V-by-One驱动器/控制板。标准LVDS控制器 不能 直接驱动此面板——请在系统设计时确认控制板兼容性。
3.为什么这个模块适合运输 / 标识项目
超宽原生格式 --特制的5.33:1条形避免了将标准面板切割成一定尺寸的妥协，提供了边缘到边缘的一致光学性能。
1000尼特亮度 --在公共汽车/铁路车厢和面向窗户的装置中常见的强光下清晰可辨。
工作温度范围广（0-50°C） 以及工业级背光，其额定工作周期为公共交通标志的24/7。
硬质涂层，低雾度表面（3H，1%雾度） 在高流量公共环境中，具有耐清洁和意外接触的耐用性。
出口认证：ISO9001、CE、RoHS、FCC、REACH、WEEE为标准；UL/CCC/ECA可应要求提供特定地区的合规性（欧盟、美国、欧亚市场）。
4.工程与；定制常见问题
以下内容解决了我们的海外工程和采购合作伙伴在发出采购订单之前通常会提出的技术尽职调查问题。如果数字取决于项目或规格，我们会在RFQ/DFM（制造设计）阶段以书面形式确认。
4.1切割 / 定制尺寸（适用于需要非标准切割面板的项目）
切割方法： 对于定制切割条显示器，HITULCD根据玻璃厚度、目标公差和边缘质量要求，在机械轮划线和超快激光切割之间进行选择。通常建议使用激光切割来实现更严格的公差和降低微裂纹风险。
电路间隙： 在确认可行性之前，所有拟议的切割线都要与栅极/源极迹线布局和有源TFT阵列进行交叉检查，以避免信号线干扰。
可行性审查所需文件： 目标外形尺寸、安装/切割图（首选DXF/DWG）、面板方向要求以及任何挡板或安装限制。
边缘质量标准： 切割后的边缘平整度和微裂纹公差控制在内部质量控制范围内，并在密封前通过显微镜检查进行验证。
注：DV480FBM-N01本身是作为原生（非切割）拉伸杆面板提供的，这完全避免了这些与切割相关的风险——建议在标准5.33:1格式适合应用的情况下使用。
4.2边缘密封 / 可靠性（适用于切割面板项目）
密封工艺： 使用UV固化分配的密封剂重新密封切割边缘，以恢复切割线处的水分和液晶泄漏保护。
可靠性测试： 切割模块根据标准可靠性协议进行评估，包括双85（85°C/85%RH）高温/湿度测试、热冲击循环和结构跌落测试。根据要求，可以根据保密协议共享过去可比切割项目的测试报告。
密封线的光学性能： 密封后检查边缘区域是否漏光和色偏（Mura）；超出可接受Mura阈值的面板在装运前被拒收。
4.3成本、收益 / 前置时间
NRE/工具成本： 定制切割或表圈程序收取一次性NRE费用，根据尺寸、公差和工具要求按项目报价。
样品交付周期： 标准产品样品有货或在标准的2-3周交货期内发货；定制切割或定制规格样品通常需要4-6周，在报价时确认。
批量生产产量 / MOQ： 标准原生面板产品具有 1台最小起订量定制切割、亮度或边框修改可能会提高最小起订量——这在报价阶段与特定配置的预期生产良率一起确认。
5.供应商资格总结
| 类别 | 细节 |
|---|---|
| 认证 | CE/FCC/RoHS标准；UL/CCC/ECA可应要求提供 |
| 质量控制 | 可供审查的生产测试和检验记录 |
| 标准交货期 | 2-3周 |
| 自定义项目交付周期 | 4-6周 |
| 保修 | 12个月，有工程支持 |
| 生产能力 | 12000+台/月；支持原型、小批量和批量程序 |
| ESG合规性 | 符合RoHS和REACH标准；可应要求提供文件 |
6.订购条款
可用国际贸易术语解释通则：
EXW（出厂）-从工厂提货
FOB（离岸价）——海运标准
CIF（成本、保险费和运费）——交货至买方港口
MOQ： 标准规格为1个单位。自定义亮度、切割或边框配置可能会调整最小起订量（在报价中确认）。批量订购前可提供样品单位。
付款方式：
| 方法 | 备注 |
|---|---|
| 电汇 | 银行转账——批量订单标准 |
| 信用证 | 信用证——适用于大批量订单 |
| 贝宝 | 买方保护——样品 |
| 不适用 | 为长期合作伙伴开立账户/信贷条款 |
7.公司验证
| 法定公司名称 | 深圳市韩图佳实科技有限公司。 |
| 统一社会信用代码 | 914403003060684446b |
| 法定代表人 | 陈赟 |
| 注册资本 | 200万元 |
| 成立 | 2014年5月23日（运营11+年） |
| 经营状况 | 活动/运行中 |
| 注册工厂地址 | 中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋 |
8.下一步
对于正式报价、DFM可行性审查或可靠性测试数据包，请提供：
目标应用和安装环境（室内/室外、车辆类型、安装方法）
所需尺寸/切口尺寸（如果与原生48英寸杆不同）和图纸（DXF/DWG）
订单量和目标时间线
任何地区认证要求（UL/CCC/ECA等）
联系人：chenhua@hitulcd.com | +86 186 8232 8732响应时间： 24小时内
本文件用于工程和采购评估。所有性能数据均为典型值；最终规格在正式报价和数据表中确认。
