由我们建造。 已为您配置。
HITULCD直接从我们的制造业务中提供LCD模块和显示解决方案，使OEM、集成商和分销商能够直接参与工程、定制和生产。
供应
供应商资格
验证技术规格
| LCD面板参数 | HDMI/控制板规格 | ||
|---|---|---|---|
| 项目 | 详情 | 项目 | 详情 |
| 型号 | S485AJ1-A01版本C1 | 输入接口 | 需要V by One驱动板（非LVDS） |
| 制造商 | 瀚图佳视 | 电源输入 | 直流12V-5A |
| 对角线尺寸 | 48.5" 原生拉伸杆（非切割面板） | OSD密钥 | 取决于V-by-One控制器 |
| 分辨率 | 3840（RGB）×720，5.33:1 | OSD控制 | 取决于V-by-One控制器 |
| 面板类型 | 硅薄膜晶体管液晶显示器 | ||
| 像素排列 | RGB垂直条纹 | ||
| 显示区域（A.A） | 1209.6（宽）×226.8（高）毫米 | ||
| 外形尺寸 | 1232.4（宽）×249.6（高）毫米 | ||
| 面板重量 | 5.40±0.30公斤（典型） | ||
| 表面处理 | 哑光（雾度1%），硬质涂层（3H） | ||
| 对比度 | 5000:1（典型）（透射式） | ||
| 典型亮度 | 1000cd/m² | ||
| 响应时间 | 12（典型值）（G到G）毫秒 | ||
| 液晶显示技术 | 超级MVA，通常为黑色，透射式 | ||
| 视角 | 89°/89°/89°/89°(Typ.)(CR≥10) | ||
| 查看方向 | 全视角 | ||
| 显示颜色 | 1.07B色，98%sRGB | ||
| 刷新率 | 60Hz | ||
| 背光类型 | WLED，50K小时，带LED驱动器 | ||
| 功耗 | - | ||
| 信号接口 | 51个引脚，0.5毫米V乘1个8通道（非LVDS） | ||
| 供电电压 | 12.0V（典型） | ||
| 触摸屏 | 无触摸功能 | ||
| 应用领域 | 工业设备、数字标牌、车辆显示器 | ||
| 工作温度 | -20~60°C | ||
| 储存温度 | -20~60°C | ||
条形TFT液晶显示器的OEM/ODM服务
为品牌所有者、集成商和供应商定制显示器制造；分销商
1.市场背景：为什么OEM/ODM需求在增长
标准16:9面板越来越无法服务于商业显示器市场增长最快的细分市场。智能零售货架边缘标牌和公交乘客信息部署是这一转变的两个最明显的驱动因素，行业分析大致预测 到2030年，定制格式显示器需求每年增长12.5%，特别是由这两个垂直领域驱动。
三种市场力量正在推动买家转向OEM/ODM，而不是现成的面板：
非标准安装几何形状 --货架边缘、车辆内部、电梯头和建筑标志通道需要16:9目录产品无法填充的纵横比和尺寸。
品牌和软件生态系统所有权 --分销商、系统集成商和品牌所有者越来越希望拥有自己的型号、品牌、固件和CMS兼容性，而不是转售通用面板。
不断提高的性能/效率期望 --随着监管和最终客户期望的收紧，买家正在指定更高的亮度、粘合（防眩光/防牛顿环）结构和更低的功耗，这有利于制造商在工厂层面调整背光、粘合和驱动板规格，而不是在购买后进行修改。
这对买家意味着什么： 显示器本身不再是差异化因素——能够找到一个可以设计、认证和扩展产品的合作伙伴 非标准的 产品决定了项目是否按时交付。
2.谁要求OEM/ODM，他们实际需要什么
我们的OEM/ODM查询通常来自三个买家档案，每个档案都有不同的决策驱动因素：
| 买家简介 | 核心需求 | 典型问题 |
|---|---|---|
| 系统集成商/AV安装商 | 与现有外壳、机框或车辆底盘完全匹配的面板 | 可行性确认、公差、第一个样品的交付时间 |
| 分销商/转销商 | 他们可以给产品贴上私人标签，并以自己的品牌转售 | 最小起订量、单位经济性、各生产批次的一致质量 |
| 品牌所有者/OEM制造商 | 完全控制规格——尺寸、亮度、接口、固件、封装 | 他们自己的监管文件、长期供应连续性、NDA/IP保护的文件 |
在这三个问题中，我们在询问阶段收到的重复问题是： &“；你能匹配我的确切尺寸吗？&“；, &“；最小起订量是多少？&“；, &“；你能把我的标志/型号放在上面吗？&“；，以及 &“；产品附带哪些认证？&“； --本文旨在直接回答这四个问题。
3.OEM与ODM——每条路径涵盖的内容
| OEM（原始设备制造） | ODM（原始设计制造） | |
|---|---|---|
| 您提供 | 您的规格、品牌和（可选）机械图纸 | 您的目标应用程序和要求；我们主导设计 |
| 我们提供 | 按照您的规格制造、自有品牌包装、徽标品牌 | 完整的产品开发——面板选择、结构设计、驱动板配置、DFM审查 |
| 最适合 | 已经知道自己确切尺寸/规格并希望制造+品牌的买家 | 了解的买家 用例 但需要工程支持来定义最终规格 |
| 输出 | 您的品牌产品是按照您记录的规格制造的 | 共同开发的产品，以您的品牌交付 |
大多数项目都融合了这两者：客户带来目标应用和粗略尺寸，我们的工程团队确认可行性并最终确定规格（ODM风格开发），最终产品以客户自己的品牌和包装发货（OEM风格交付）。
4.什么可以定制
| 参数 | 定制范围 |
|---|---|
| 面板尺寸 | 8" 至88" ，包括修剪成非标准尺寸的可切割/可调整大小的模型 |
| 宽高比 | 定制拉伸比（超出标准16:9），适用于50+台的OEM订单 |
| 亮度 | 标准室内至2000+cd/m²直射阳光可读选项 |
| 接口 | HDMI、LVDS、eDP、VGA——可根据项目进行配置 |
| 触摸 | PCAP/IR多点触控可选 |
| 光学处理 | 光学粘合、防眩光/AR涂层 |
| 工作温度 | 工业级宽温度结构可用于室外/车辆部署 |
| 品牌化 | 自定义徽标、型号编号和自有标签包装 |
| 固件/软件 | CMS兼容性和固件定制支持 |
5.从询价到批量生产——我们的过程
需求摄入 --分享您的目标尺寸、应用环境、亮度/界面需求和体积。基本的机械制图（DWG/DXF/PDF）大大加快了这一步。
DFM（可制造性设计）审查 --我们的工程团队确认可行性，标记任何限制（例如，定制尺寸面板的切割线间隙），并提出技术方法。
报价 / 技术文档 --您将收到正式报价以及规格表、机械图纸和测试标准参考。
样品/首件 --生产一个样品单元（样品费适用，可根据符合条件的生产订单退还），这样您就可以在承诺批量生产之前验证适合度、亮度和界面。
大规模生产 --样品获得批准后，生产运行开始，质量控制符合ISO 9001:2015流程。
交付 / 售后支持 --装置装运时附有完整的文件；标准硬件保修适用，批量OEM订单可协商延长保修期。
6.质量、认证 / 可靠性
ISO 9001:2015认证 制造设施，涵盖设计、生产和交付流程。
CE（欧盟）、FCC（美国）和RoHS 认证产品线——支持欧洲和北美买家的进口合规性，无需额外的第三方测试。
50000小时额定使用寿命 （连续24/7使用约5.7年）。
18个月标准硬件保修，批量OEM协议提供延长保修期。
7.订单条款
| 项目 | 指导 |
|---|---|
| 最小起订量——标准OEM品牌/包装 | 依赖项目；在报价时确认 |
| 最小起订量--定制切割/定制纵横比面板 | 通常至少50个单位 |
| 样品可用性 | 适用于所有型号；符合条件的生产订单可退还样品费 |
| 前置时间 | 根据定制范围和当前面板库存，在报价时确认 |
| NDA/IP保护 | 适用于需要设计保密的品牌所有者 |
8.为什么与我们合作进行OEM/ODM项目
工程主导，而非交易主导 --DFM审查和技术文档是标准流程的一部分，而不是附加组件，这缩短了从询价到可制造规范的路径。
专为非标准几何形状而设计 --我们的核心产品线是围绕可切割和定制纵横比面板专门打造的，这正是推动当前运输和零售市场增长的细分市场。
开箱即用的认证 --CE/FCC/RoHS和ISO 9001:2015降低了您在进口到欧盟/美国市场时的合规负担。
全频谱支持 --从单一的品牌变更到完全共同开发的产品，我们会扩大参与范围，以匹配您想要拥有的设计工作。
9.入门
要获得可行性评估和正式报价，请分享：
目标应用和安装环境（室内/半室外/室外/车辆）
目标尺寸或外壳图纸（如有）
亮度、界面和触摸要求
品牌/包装要求（OEM徽标、型号、自有标签）
目标数量和时间表
我们的工程团队将以可行性审查、推荐规范和项目时间表作为回应。
本文件旨在用于OEM/ODM评估。最终规格、适用于您的产品配置的认证和商业条款在技术审查后的正式报价中得到确认。

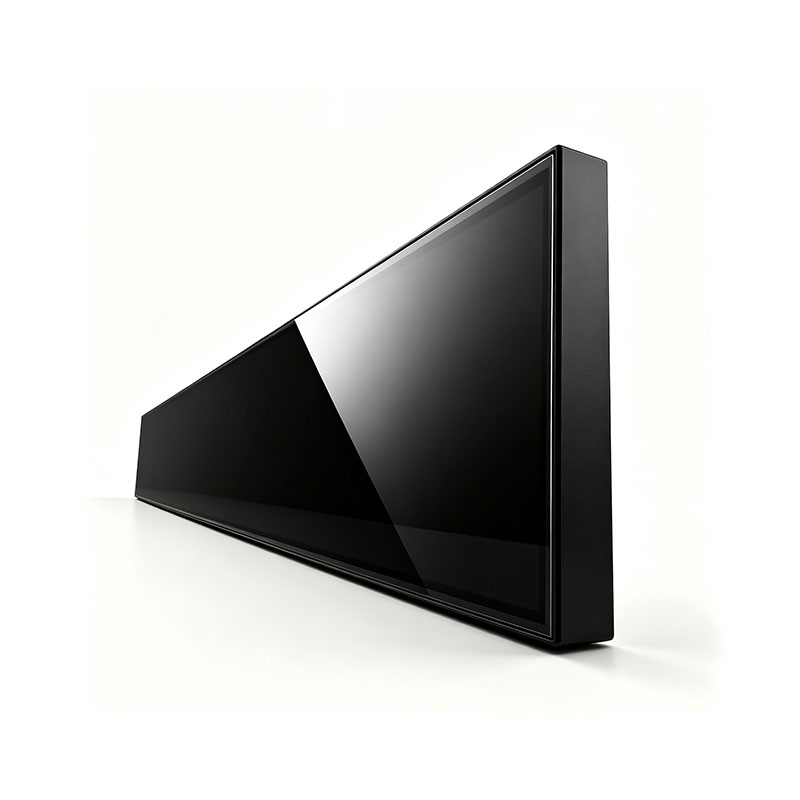

48.5" 用于交通显示系统的条形TFT液晶显示器
定制切割超宽面板|1920×360|高亮度|OEM/ODM
1.产品概述
48.5" 伸缩条TFT LCD是一种超宽、高亮度的显示面板，专为公共交通应用而设计，包括公共汽车和铁路到达板、车载乘客信息显示器（PID）、站台屏幕、机场登机口条和数字寻路标牌。其细长的48:9级纵横比（1920×360）适用于无法安装标准16:9面板的狭窄建筑和车载凹槽，同时保留了文本和路线信息的全高清等效水平分辨率。
此面板可作为 可切割/可调整大小的基础模型，使我们能够在一个轴上修剪玻璃，以匹配客户的确切外壳尺寸——这是运输运营商更换传统显示器或标准化非目录外形尺寸的常见要求。
| 项目 | 规格 |
|---|---|
| 对角线尺寸 | 48.5" （标准）--可定制切割尺寸 |
| 原生分辨率 | 1920 × 360 |
| 宽高比 | ~48:9（超宽条形） |
| 活动区域 | ~1210×226 mm（基板；可根据切割规格进行调整） |
| 亮度 | 1000cd/m²标准；2000+cd/m²直接照明选项，适用于露天安装 |
| 接口 | LVDS/VGA/HDMI（驱动板可配置） |
| 占空比 | 额定24/7连续运行 |
| 运行环境 | 适用于室外/半室外交通站点的宽耐温高湿建筑 |
2.为什么公交集成商选择此面板
适用于标准面板无法安装的地方 --专为公共汽车内部、铁路站台凹槽、电梯门楣和车站标志通道而设计。
阳光可读性能 --1000cd/m²基线覆盖了有盖平台和商店橱窗水平的环境光；更高亮度的直射式变体可用于无遮挡、阳光直射的安装。
专为连续工作而设计 --无需热节流即可全天候运行，符合公共交通基础设施的正常运行时间要求。
OEM就绪定制 --可在一个轴上切割，以匹配您的确切底盘或外壳尺寸；定制纵横比可用于50+台的OEM订单。
3.技术可行性 / 定制切割工艺
我们理解，评估定制切割面板的工程团队在进行设计之前需要明确的答案。以下是我们如何处理海外合作伙伴在询价阶段最常见的技术问题。
3.1切割方法 / 宽容
根据目标尺寸、公差和边缘质量要求，有两种切割技术可供选择：
机械轮（划线和断裂）切割 --成本效益高，可实现简单、更大公差的切割。
超快激光切割 --建议用于精密公差切割、较薄的玻璃或靠近活动显示区域的切割线，因为它可以产生更清洁的边缘，降低微裂纹风险。
在审查客户的目标外形尺寸和机械图纸后，确认最终公差和推荐方法。
3.2跟踪 / 电路间隙审查
在确认可行性之前，我们的工程团队会检查拟议的切割线是否与面板的栅极/源极驱动线或有源TFT阵列区域相交。
要完成此审查，请提供：
目标切割尺寸（带公差）和所需的有效区域，最好是尺寸图（DWG/DXF/PDF可接受）
安装/挡板限制和观察区域要求
接口要求（LVDS/VGA/HDMI）和连接器方向，如果在FPC/驱动器侧附近切割
基于该输入，我们返回一个可行性确认，指示切割是否可以在不影响活动像素的情况下实现，以及实际切割线边界的位置。
3.3边缘质量标准
在继续密封之前，根据规定的平整度和切屑/微裂纹公差限制检查切割后的边缘。
在密封阶段之前，检查时不符合规格的边缘将被拒收，以保护下游的可靠性性能。
4.密封工艺及；可靠性保证
4.1边缘密封（防泄漏/防潮）
切割边缘经过二次密封处理，以防止液晶泄漏和水分进入——通常 UV固化分配密封剂 沿切割边缘施加，工艺参数根据面板厚度和切割边缘几何形状进行调整。可以针对特定的客户可靠性目标讨论替代密封方法。
4.2可靠性测试
根据目标部署环境，切割和密封模块可以符合消费级或工业级可靠性协议。典型的基准测试包括：
85°C/85%RH（双85）高温高湿浸泡试验
高/低温循环（热冲击）
结构跌落测试
根据NDA的要求，可提供可比切割面板项目的测试报告和基准数据供审查——请告知我们您的目标测试标准（例如IEC/EN运输或工业显示标准），以便我们相应地匹配参考数据。
4.3切割/密封后的光学性能
检查切割和密封边缘区域 漏光 和 色移（Mura） 以确认密封过程没有在面板边界引入可见的不均匀性。
5.成本、收益 / 前置时间
| 阶段 | 典型指南 |
|---|---|
| NRE（切割工艺开发） | 项目相关——图纸/规范审查后确认；具有切割复杂性和容差的标尺 |
| 首次样品运行（原型数量~20件） | 在报价阶段根据切割复杂性和当前面板库存确定交付周期 |
| 批量生产产量 | 根据可比的先前项目，一旦切割尺寸和公差最终确定，历史产量范围就会共享 |
| 最小起订量（批量生产） | 取决于体积；定制纵横比通常针对每个OEM订单50+个单位 |
一旦我们收到您的目标尺寸、公差和图纸，我们将确认确切的NRE、样品交付周期、产量基准和最小起订量数据——我们很乐意根据您的规格提供书面报价和项目时间表。
6.应用
巴士 / 铁路到站/发车信息显示
车载乘客信息显示器（PID）
站台和车站寻路标志
电梯门楣显示器
机场登机口和大厅状态条
零售货架边缘和免下车菜单板（共享平台，非运输用途）
7.项目的下一步
为了将您的项目从询价阶段转移到可行性确认阶段，请分享：
目标轮廓尺寸和活动区域（首选图纸：DWG/DXF/PDF）
所需公差和安装/外壳限制
亮度和工作环境（室内/有盖室外/室外直射阳光）
首件目标可靠性标准和样品数量
预计年产量，用于最小起订量和定价指导
我们的工程团队将根据您的规范返回可行性评估、推荐的切割方法和项目时间表。
本文件旨在用于工程和采购评估。最终规格、测试数据和商业条款在技术审查后的正式报价中得到确认。
了解条款 在你询问之前。
|
01-装运条款
国际贸易术语解释通则可用
工厂交货
工厂交货——从我们工厂提货
离岸价
船上免费——海运最常见
到岸价
成本、保险 / 运费——到您的港口
|
02--最低订单量
最小起订量：1台
适用于标准规格。定制亮度、切割或边框可以调整最小起订量，在报价时确认。 批量订购前可提供样品单位
|
03--支付保护
多种安全方法
|
一个真正的工厂。 可公开验证。
|
法定公司名称
深圳市韩图佳实科技有限公司。
|
统一社会信用代码
914403003060684446b
|
|
法定代表人
陈赟
|
注册资本
200万元
|
|
成立
2014年5月23日 （运营11+年）
|
经营状况
● 活动/运行中
|
|
注册工厂地址
中国广东省深圳市龙华区大浪街道华宁路港深创新园B栋
|
|
